Naprawa Commodore 64 z czarnym ekranem

Opublikowano przez

Historia komputera

Komputer Commodore 64G z kolekcji Michała. Egzemplarz z kategorii „oryginalny składak”: obudowa i klawiatura z modelu G, płyta główna starszego typu. Przysłany na serwis w celu usunięcia usterki polegającej na wyświetlaniu tzw. czarnego ekranu śmierci. Oględziny płyty głównej nie wykazały śladów wcześniejszej naprawy.

Commodore 64 wyświetla czarny ekran – naprawa

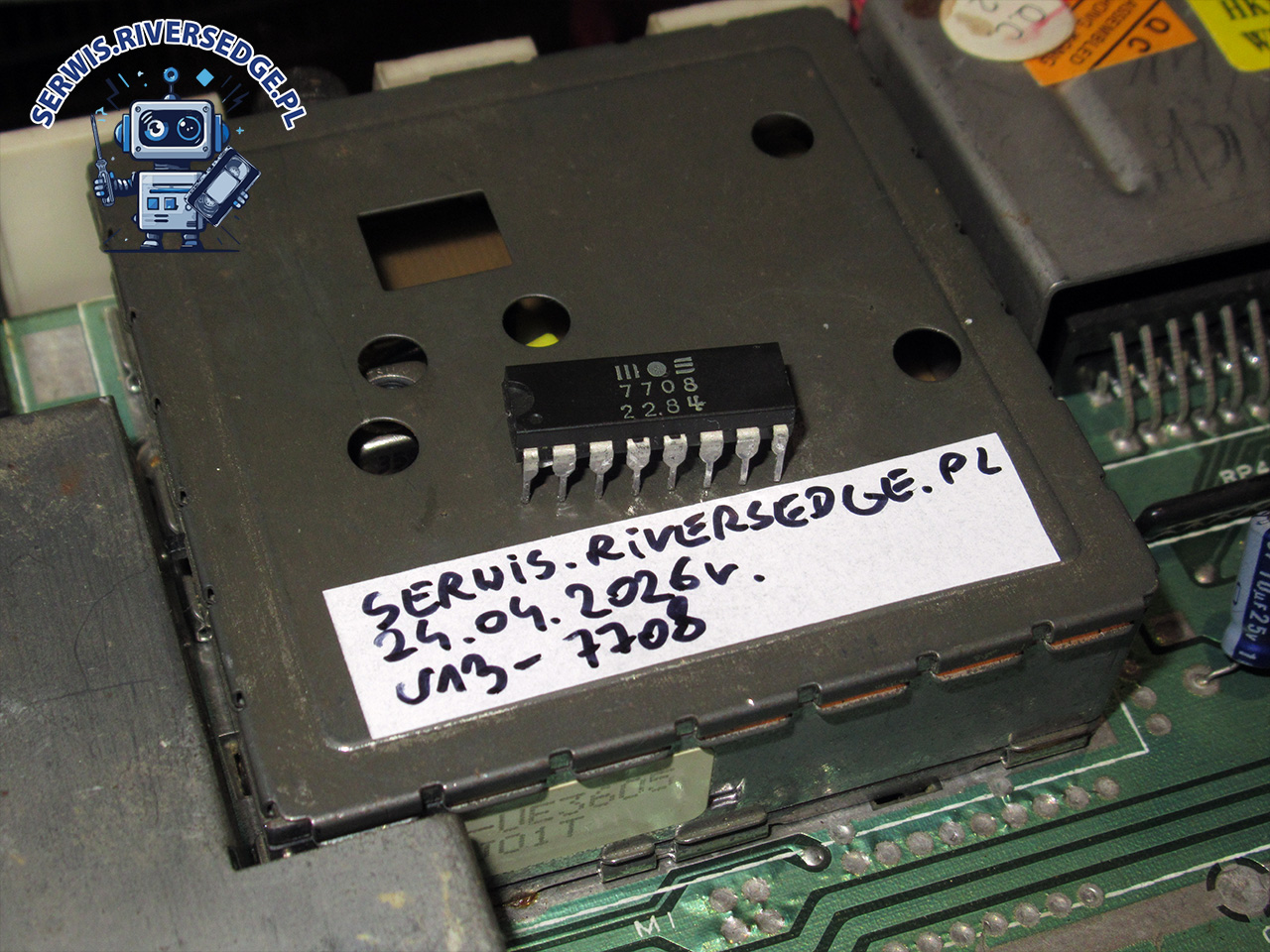

Przetestowanie komputera Commodore 64 w warunkach serwisowych potwierdziło występowanie zgłaszanego problemu tzw. czarnego ekranu śmierci. Urządzenie nie reagowało na podłączane kartridże, a po włączeniu zasilania zazwyczaj nie wyświetlało obrazu – sporadycznie pojawiało się jedynie niebieskie tło z ramką. Wszystkie układy specjalizowane okazały się sprawne, dlatego podejrzenie skierowałem na tor adresowania pamięci RAM, w tym multipleksery. Diagnostyka potwierdziła uszkodzenie układu U13 (MOS 7708 – odpowiednik 74LS257).

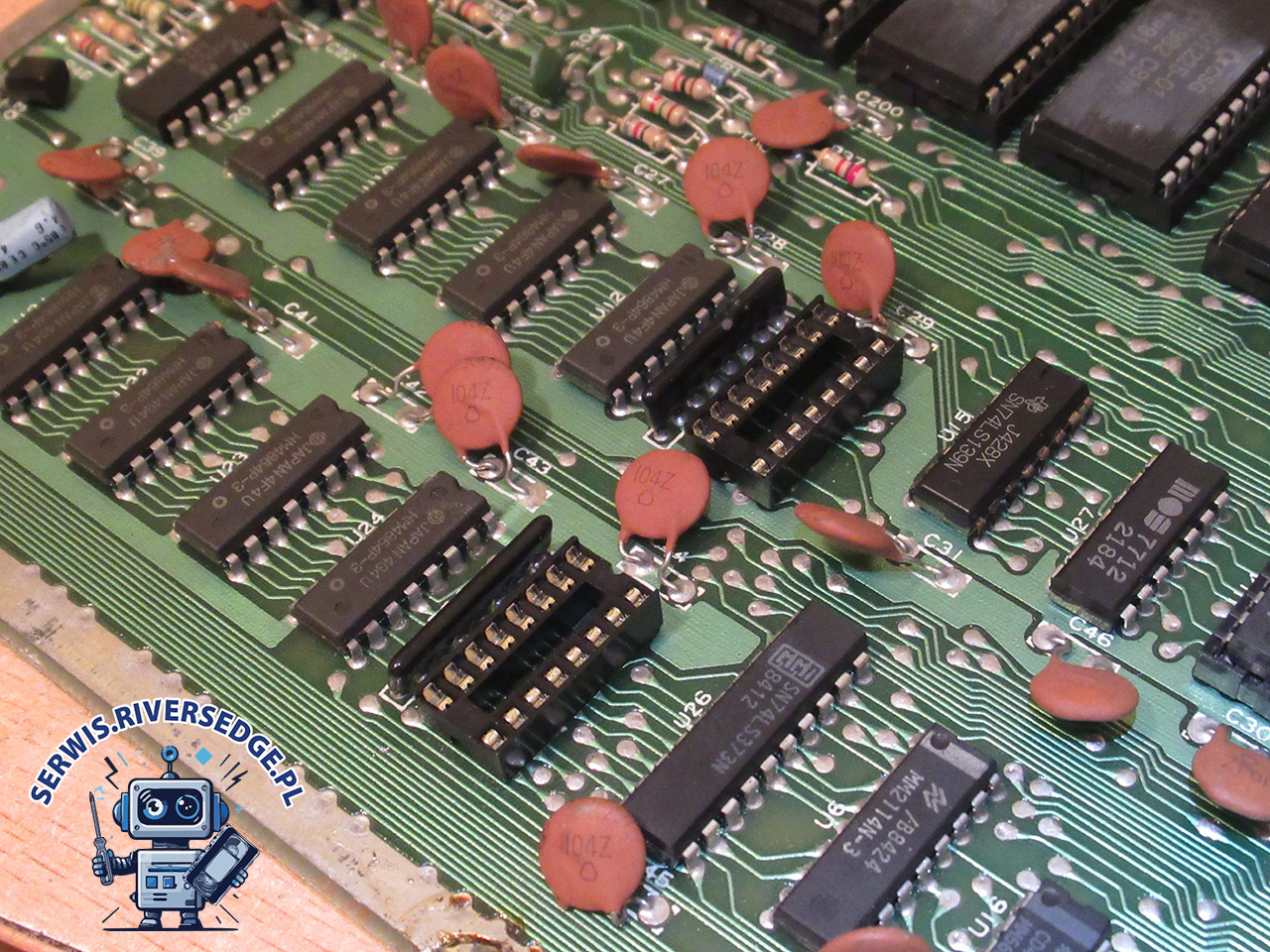

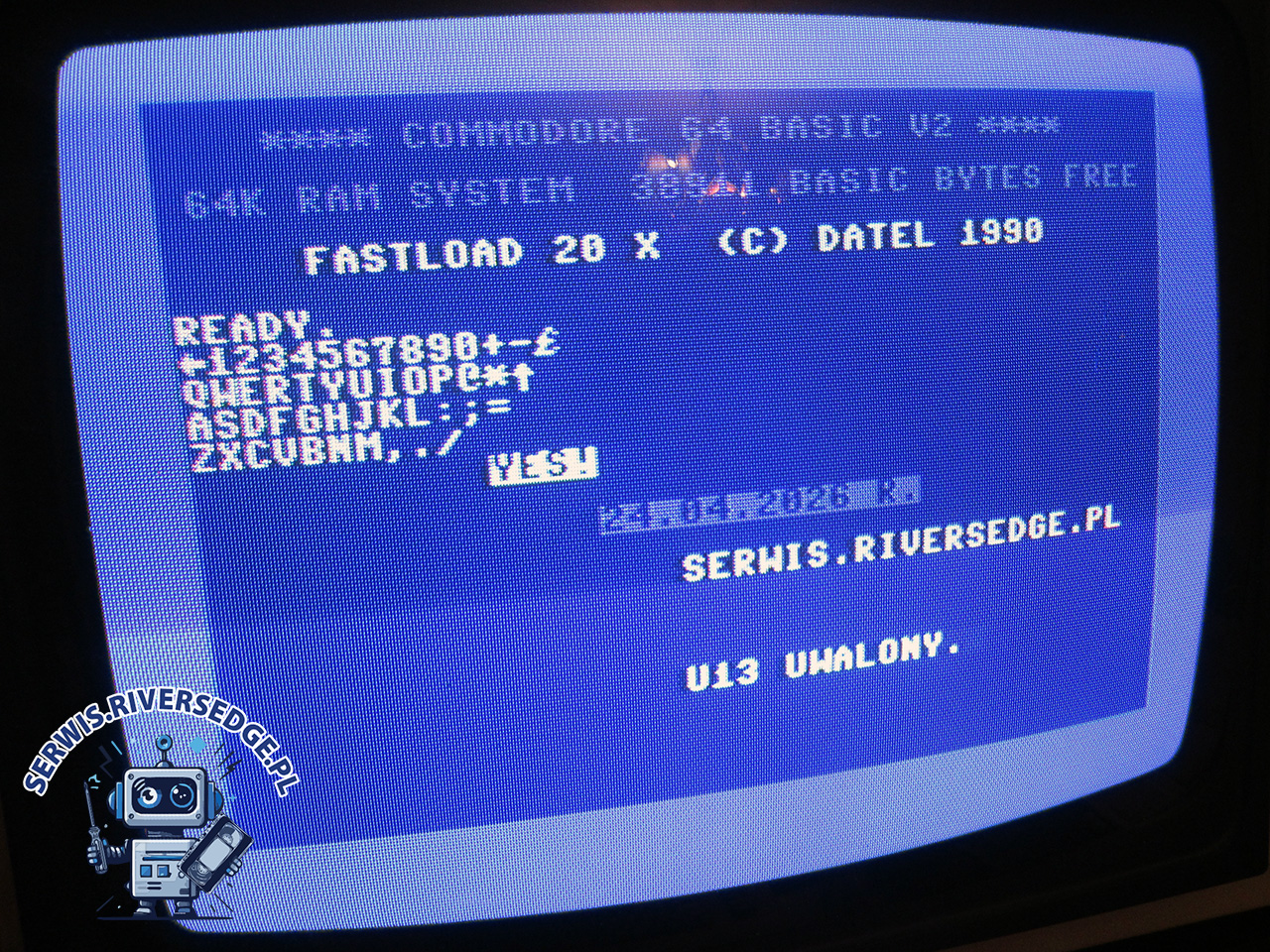

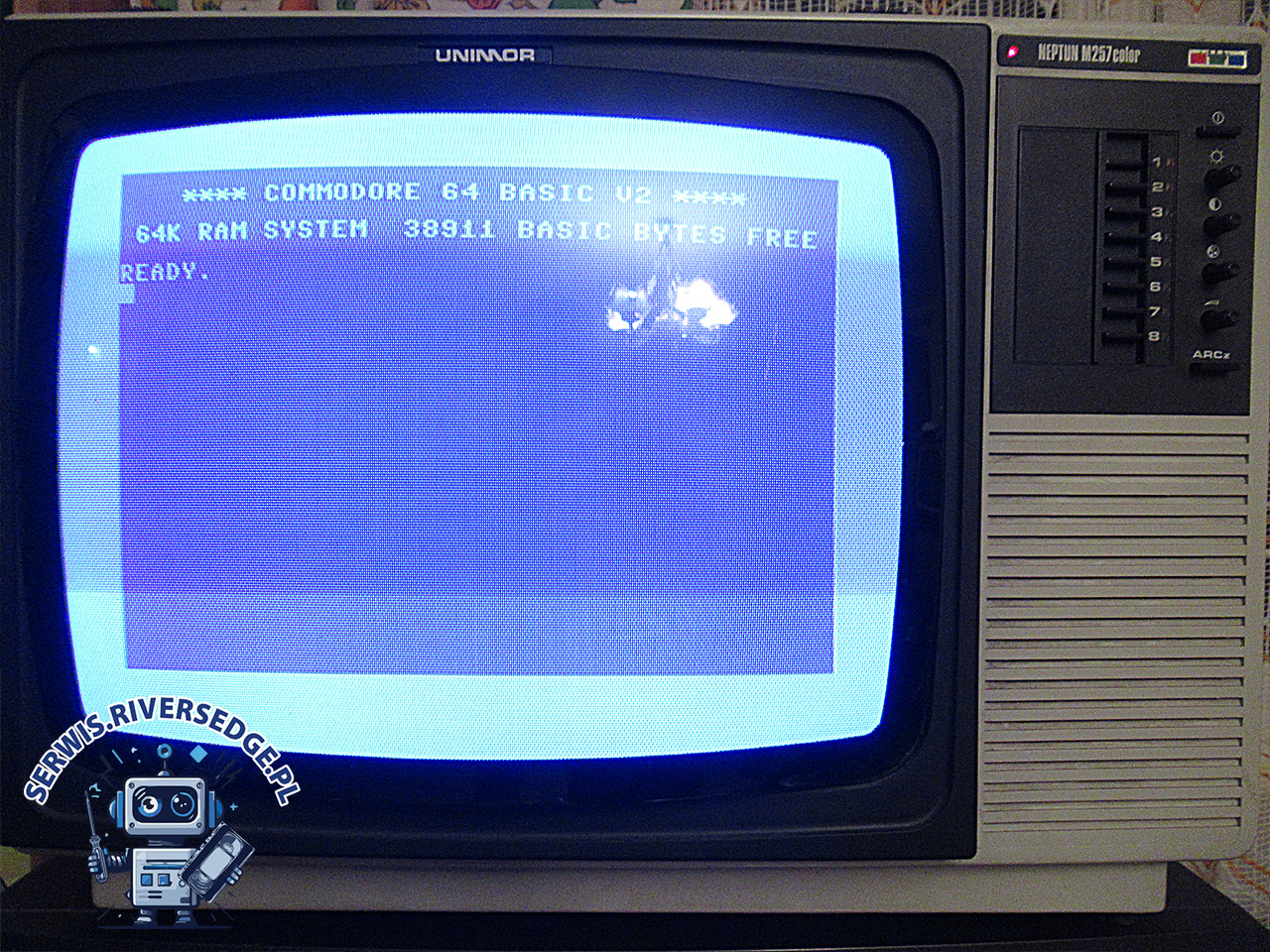

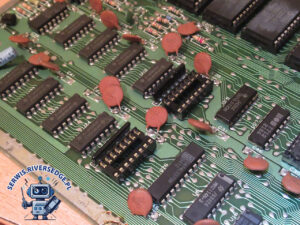

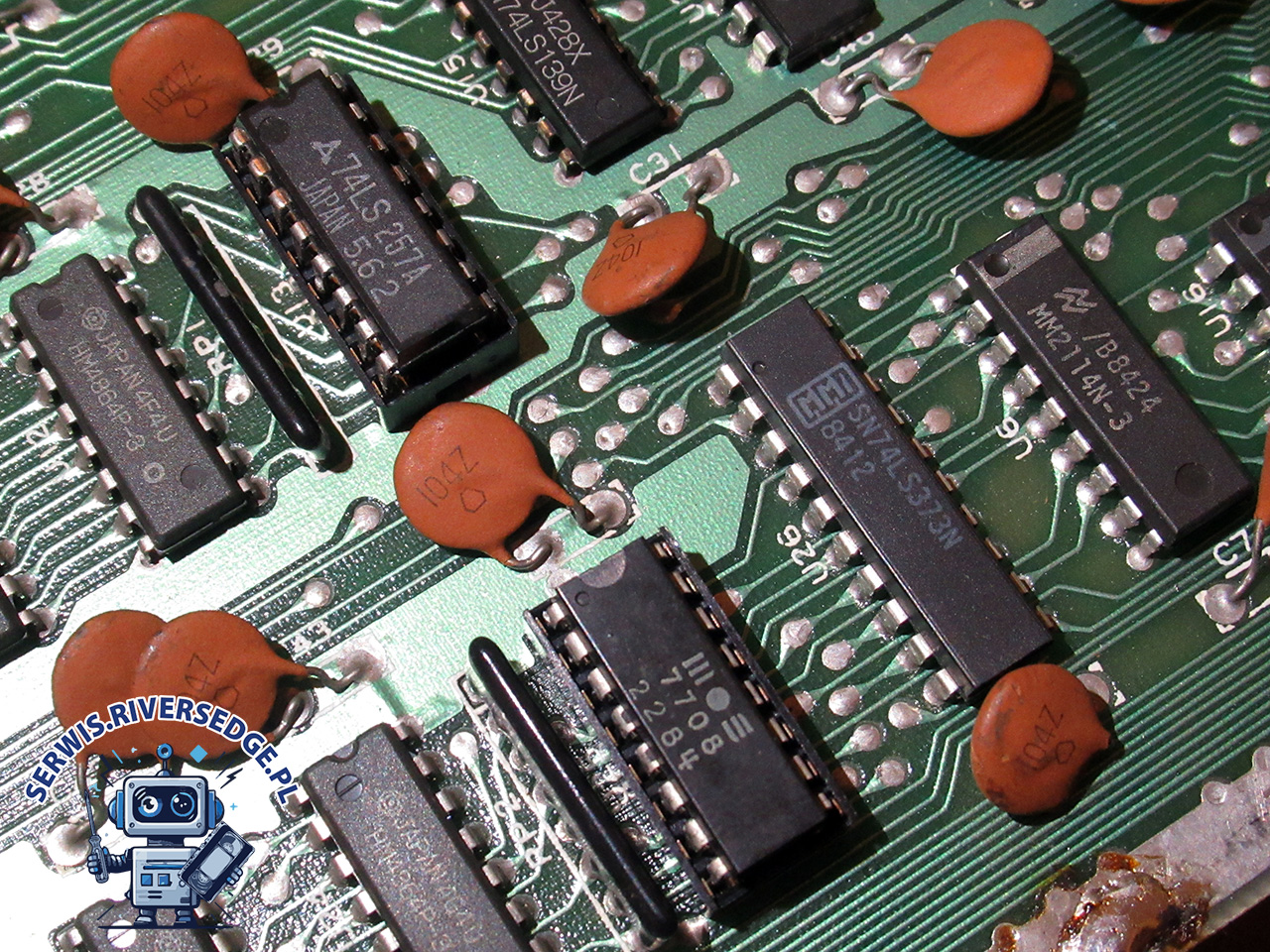

Ze względu na znaną awaryjność tych układów produkcji MOS, zdecydowałem się na montaż podstawki również pod sprawny scalak. Po zainstalowaniu zamiennika układu U13 (74LS257) komputer uruchomił się prawidłowo, wyświetlając niebieski ekran startowy. Dalsze testy nie wykazały obecności innych usterek.

Zlecenie naprawy komputera Commodore 64 zrealizowałem 24 kwietnia 2026 roku.

Specyfikacja techniczna naprawionego komputera C64

  • Pacjent: Commodore 64G (fabryczny składak ze starszą płytą główną)
  • Rok produkcji: 1991 (22. tydzień), płyta główna z 1984 r.
  • Kraj: Chiny
  • Płyta główna: 250425
  • Nr seryjny: 129425

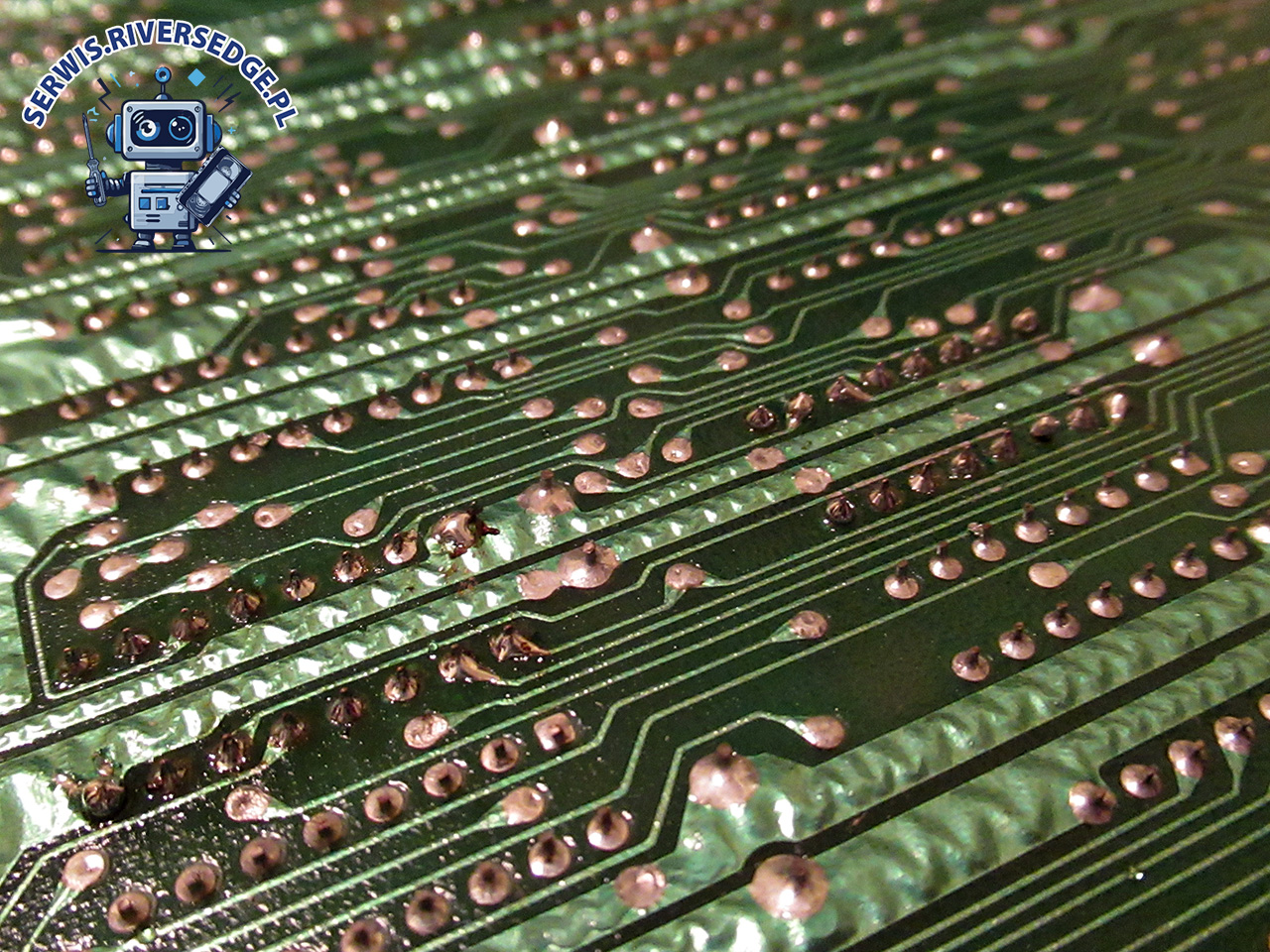

Poniższe zdjęcia prezentują przebieg naprawy.
