Commodore VIC-20 – czarny ekran lub krzaki – naprawa

Historia komputera

Płyta główna z komputera Commodore VIC-20, zakupiona na popularnym serwisie aukcyjnym. Wyświetlała tzw. czarny ekran śmierci. Płyta główna nie wykazywała oznak wcześniejszej naprawy.

Czarny ekran z Commodore VIC-20 i krzaki – naprawa

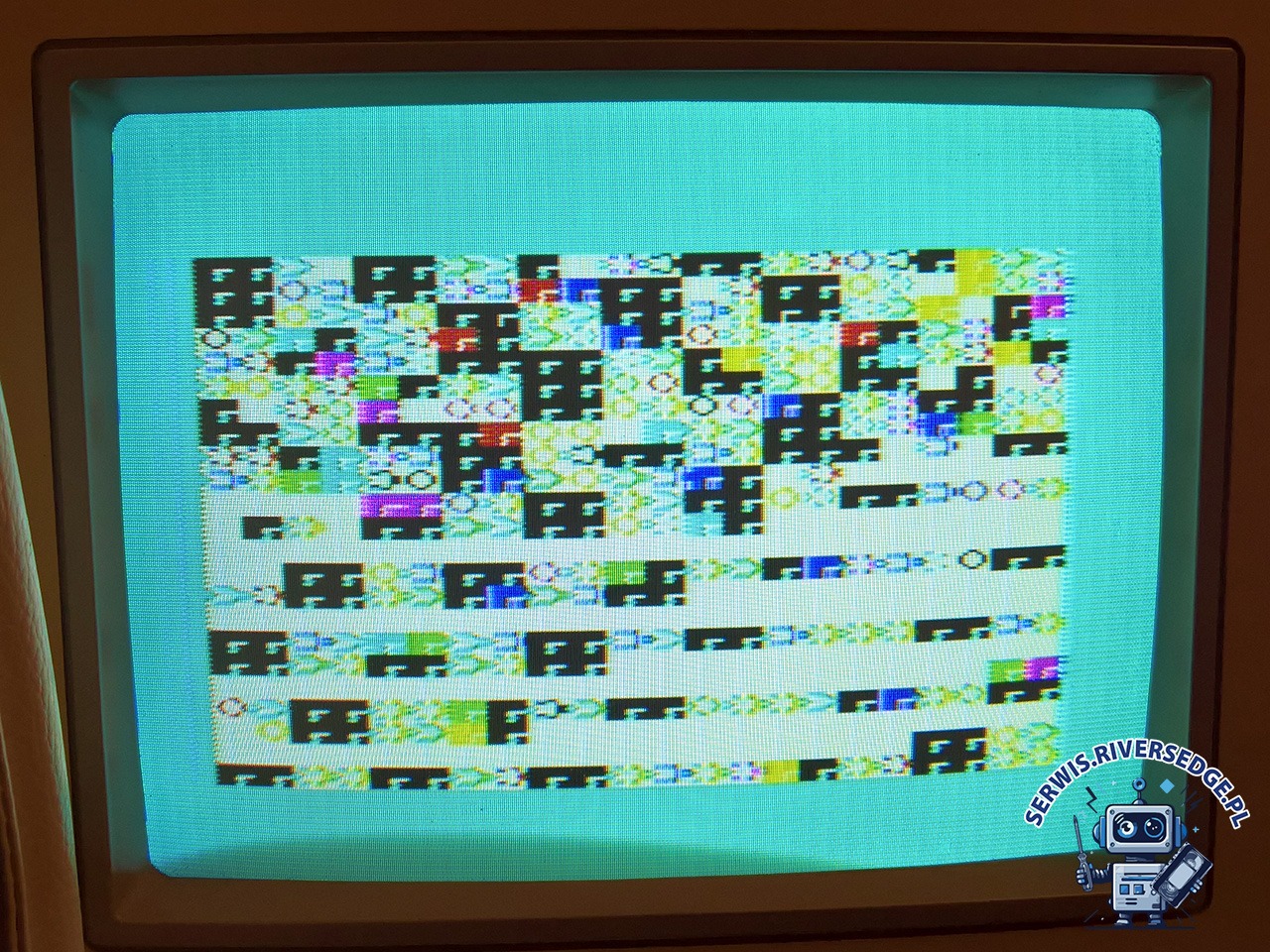

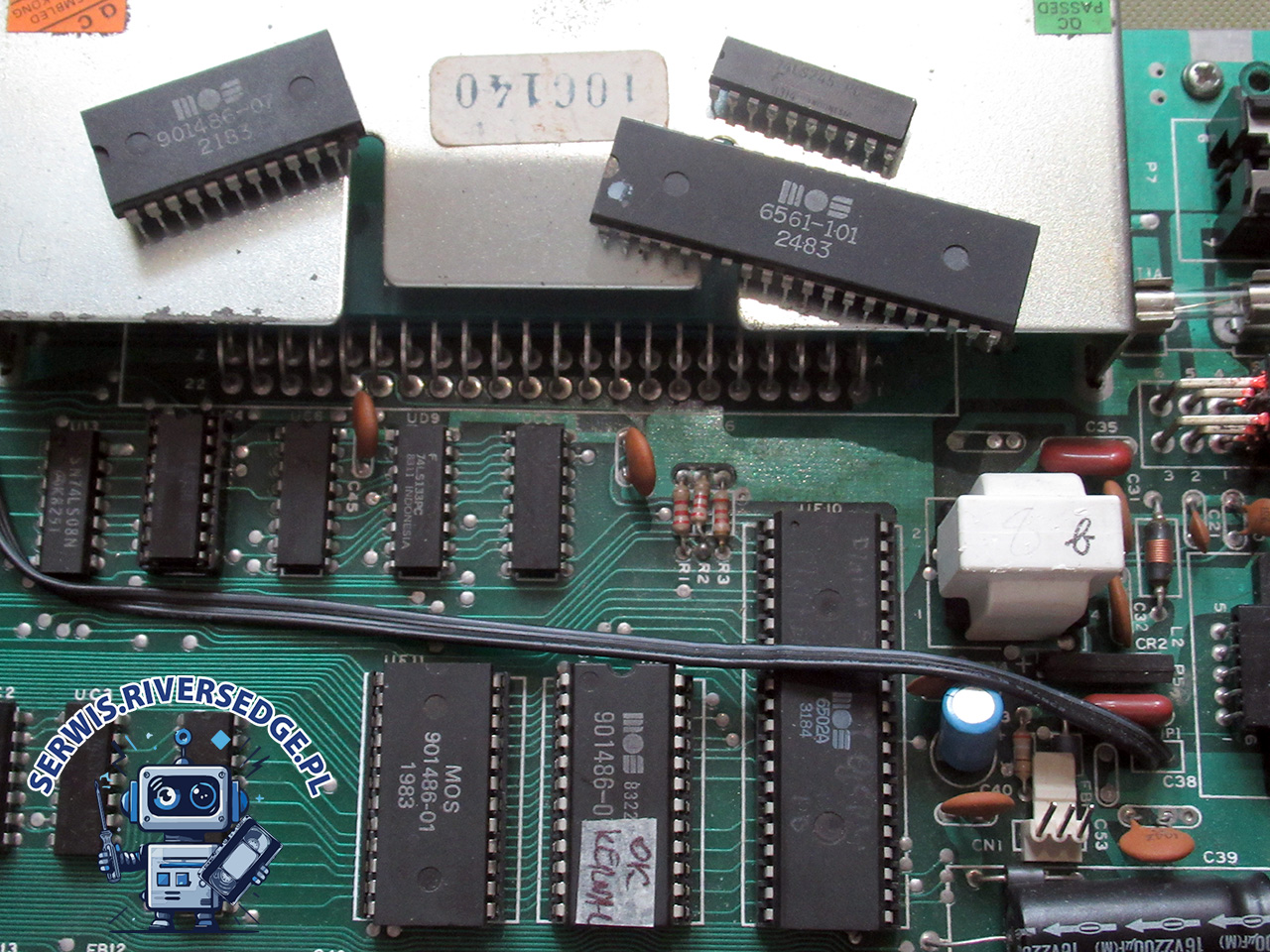

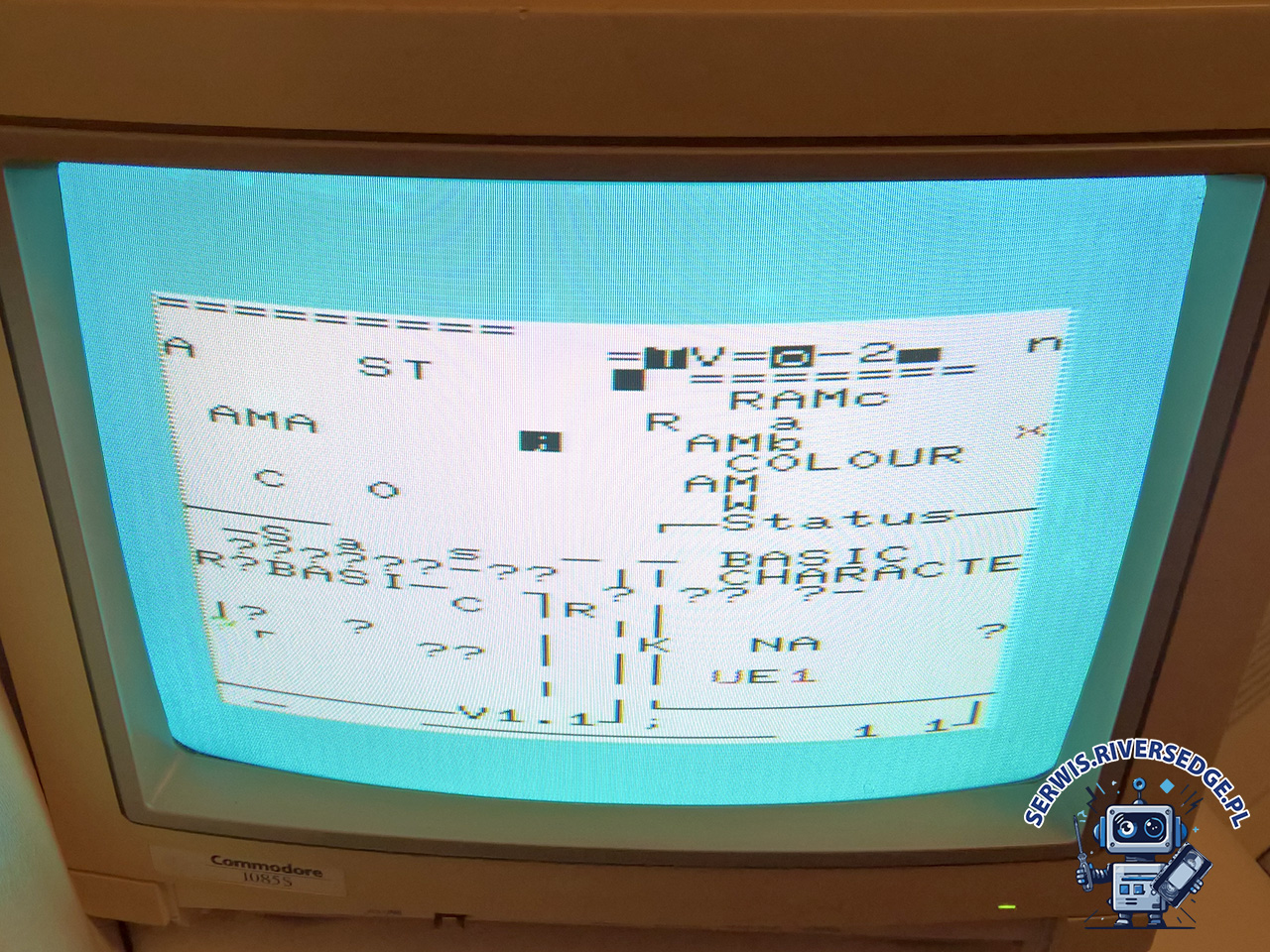

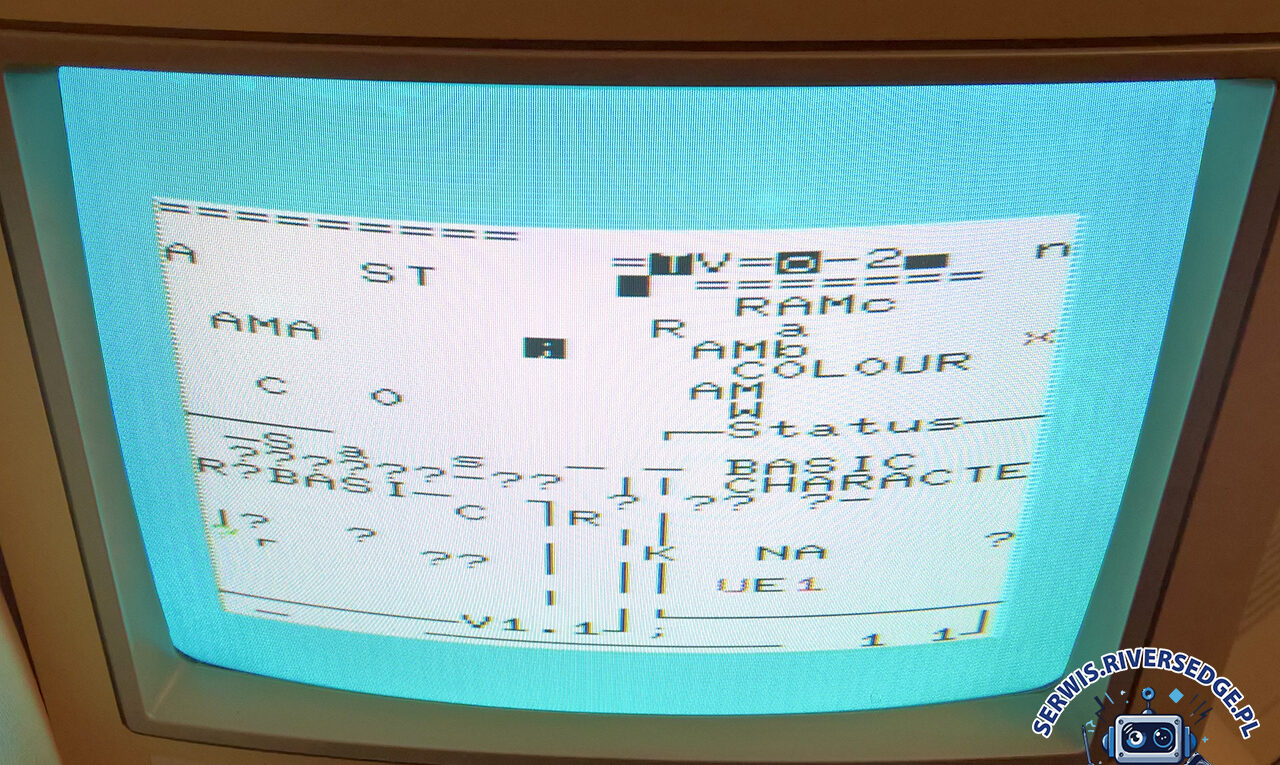

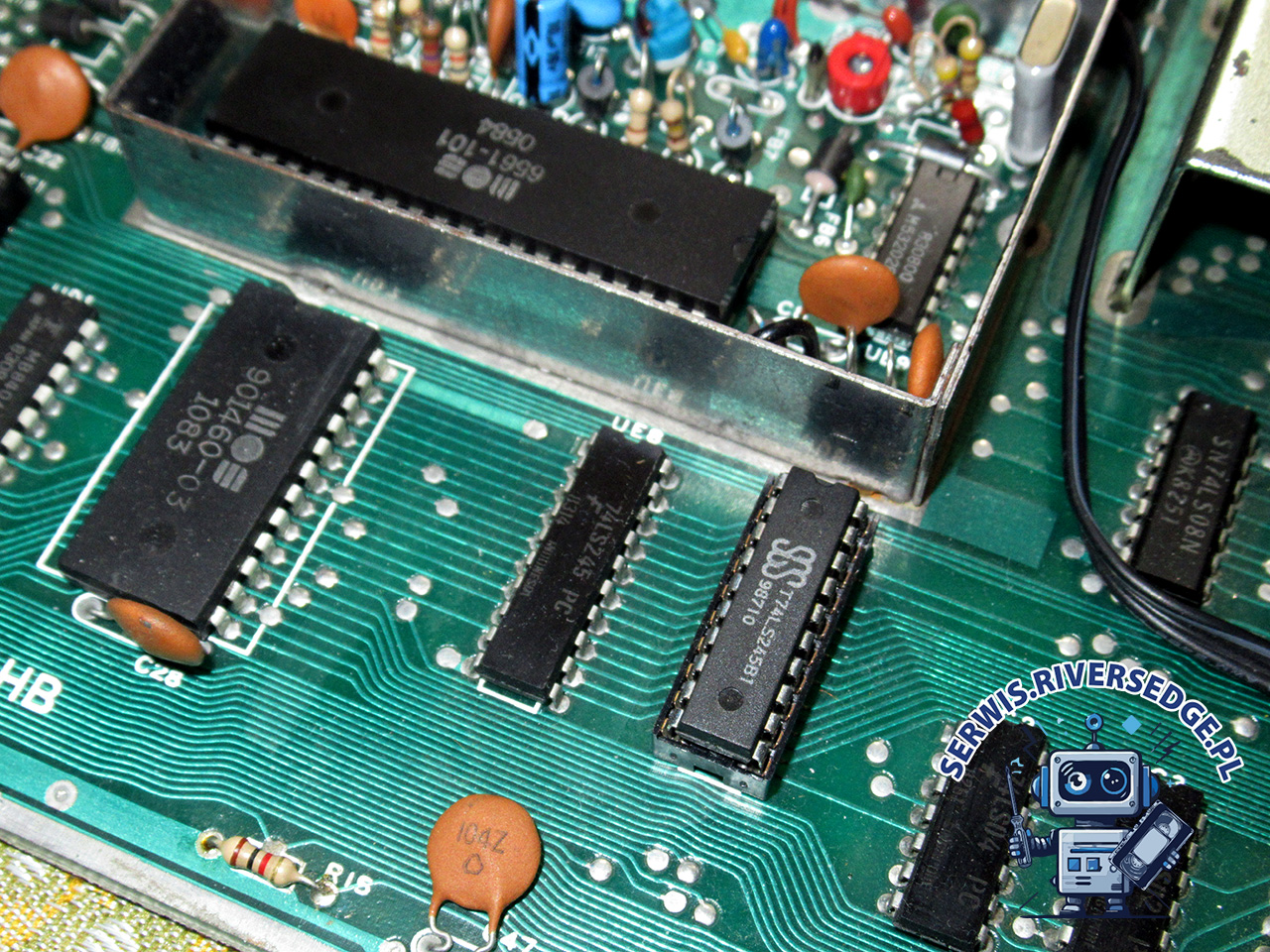

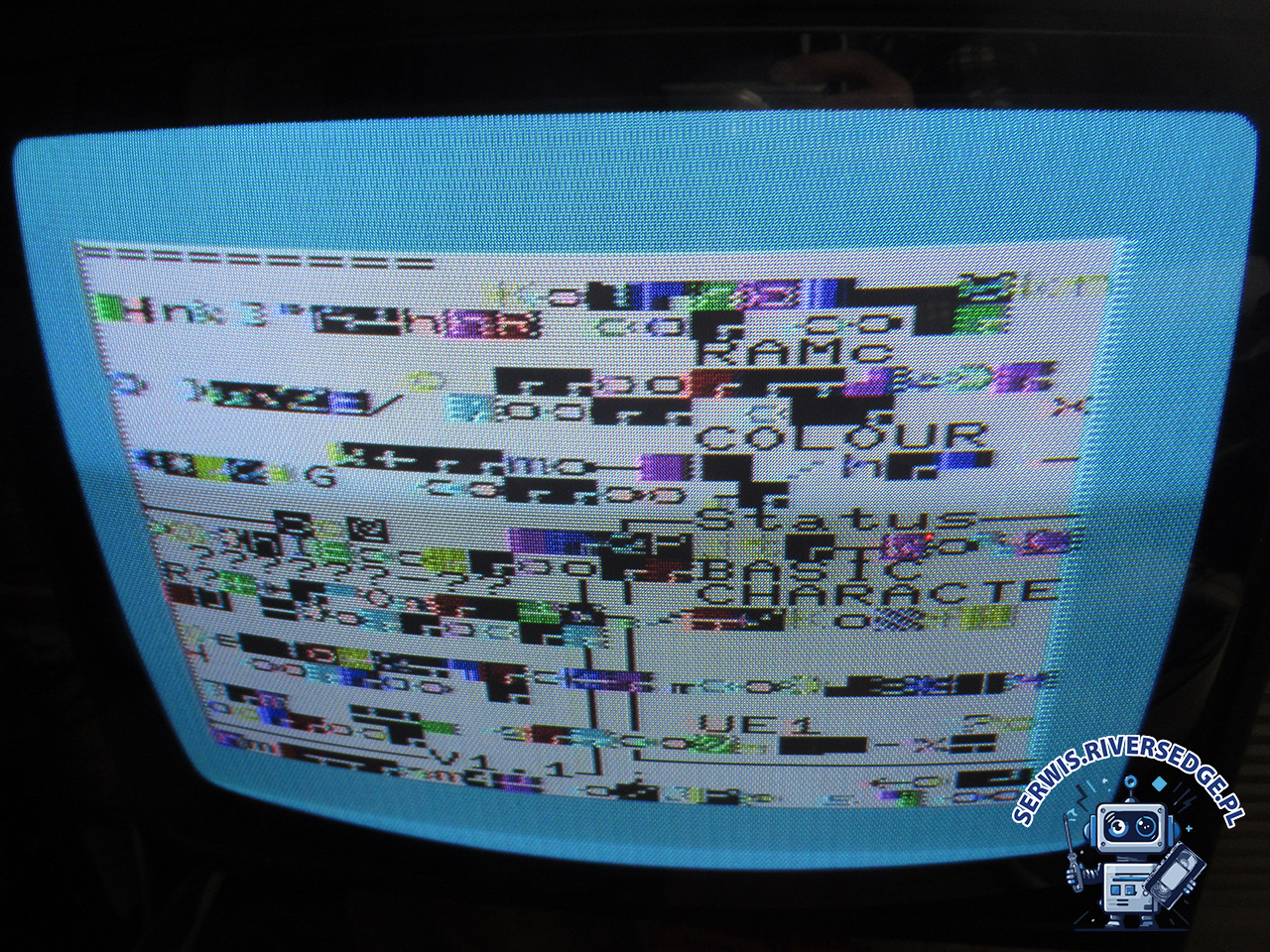

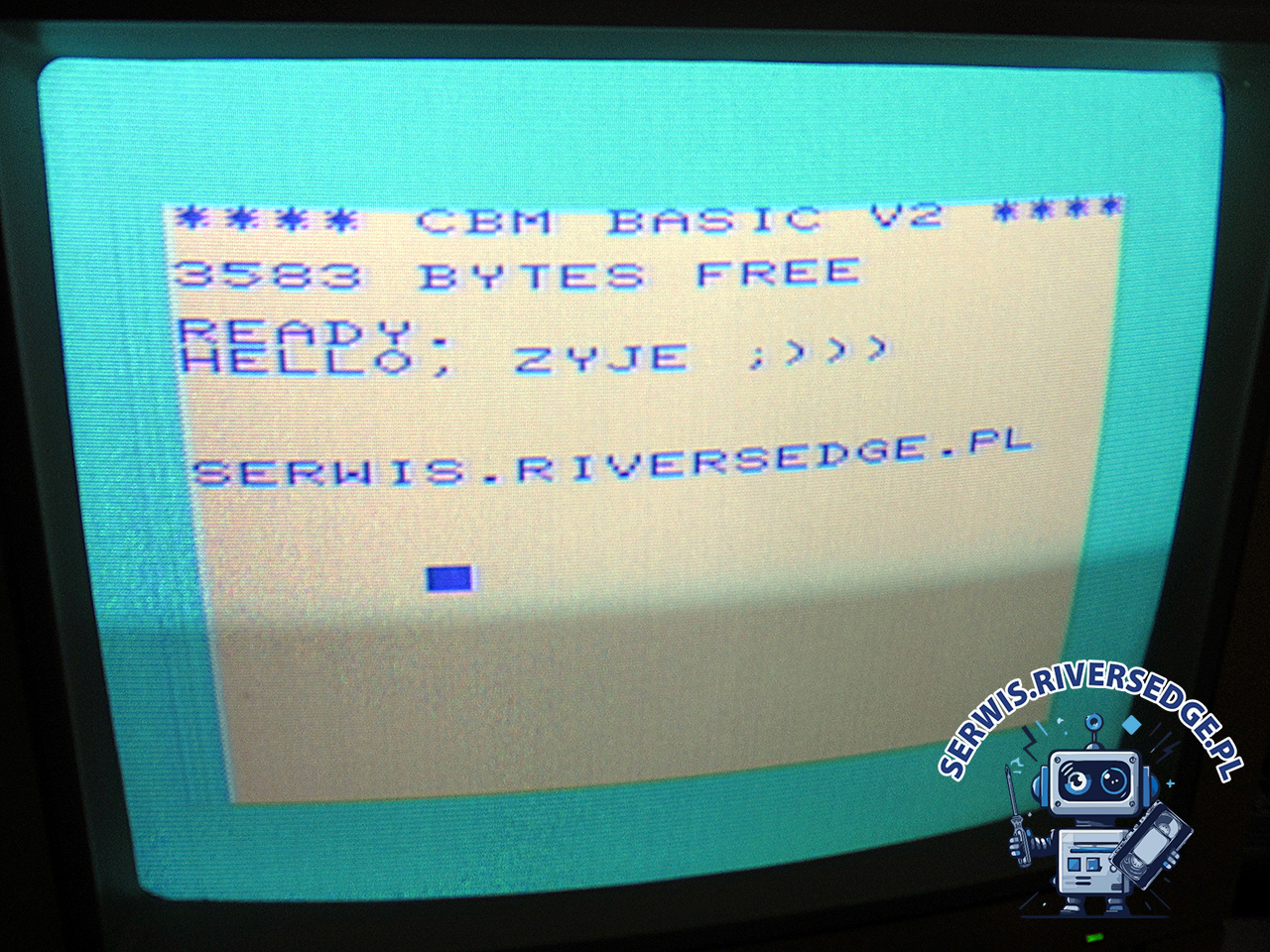

Przetestowanie komputera Commodore VIC-20 w warunkach serwisowych potwierdziło występowanie usterki. Płyta główna generowała tzw. czarny ekran śmierci. W pierwszej kolejności zdiagnozowałem uszkodzony układ KERNAL ROM, a następnie VIC 6561. Po zainstalowaniu sprawnych scalaków komputer zaczął wyświetlać dużą ilość „krzaków”, generowanych losowo (przy każdym kolejnym uruchamianiu płyty głównej układ znaków na ekranie był inny od poprzedniego). Zauważyłem powtarzalną sekwencję przy włożonym kartridżu Dead Test, sugerującą uszkodzenie któregoś z układów RAM. Przypuszczenia te okazały się błędne, albowiem weryfikacja poprawności działania SRAM-ów nie wskazała na obecność jakiejkolwiek usterki. Kartridż Dead Test dedykowany komputerom VIC-20 okazał się na tym etapie diagnozy całkowicie zbędny i wprowadzający w błąd. Dalsze diagnozy przy wykorzystaniu analizy schematu pozwoliły wskazać potencjalnego winowajcę, jakim był układ UD8 (74LS245). Przypuszczenia okazały się trafne. Po wymianie UD8 komputer zaprezentował prawidłowy ekran startowy, a dalsze testy nie wykazały obecności dodatkowych usterek.

Naprawę komputera Commodore VIC-20 zrealizowałem 27 maja 2026 roku.

Poniższe zdjęcia prezentują przebieg naprawy.
