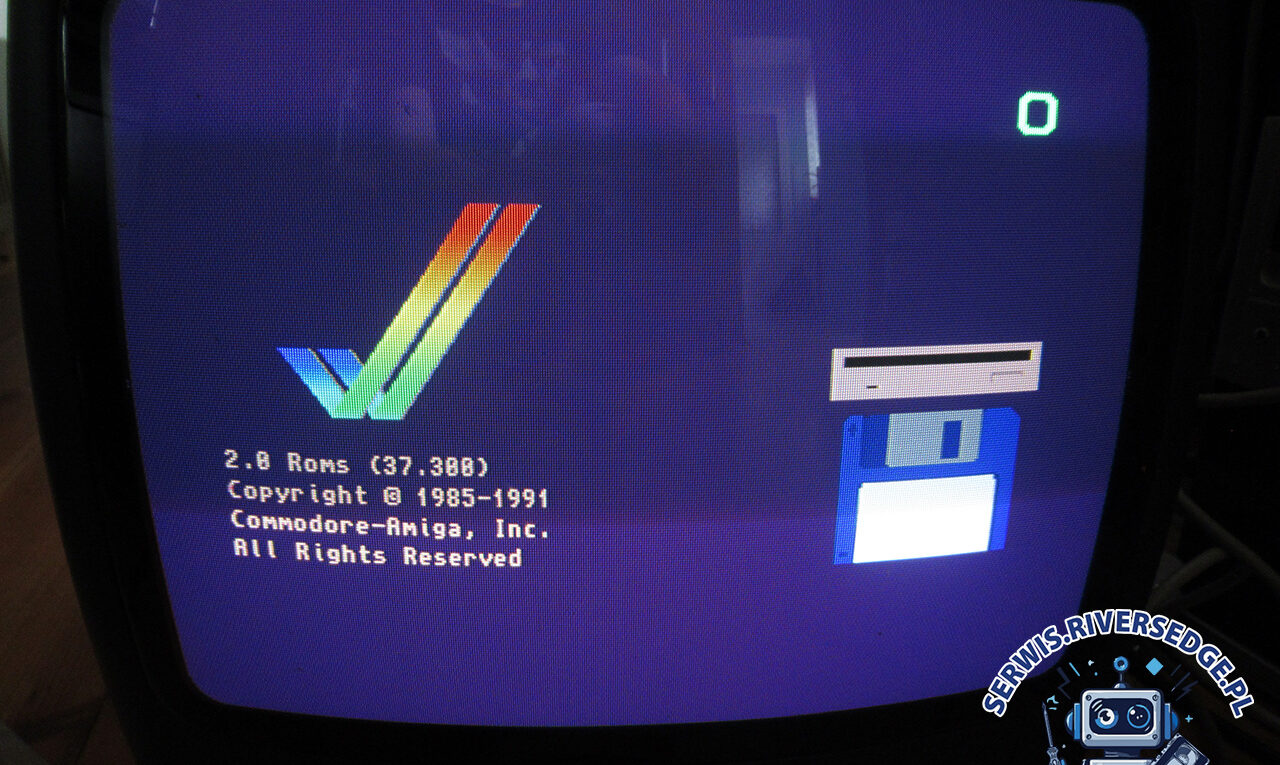

Amiga 500 – brak obrazu po RGB SCART oraz zielony ekran

Opublikowano przez

Historia urządzenia i stan wizualny

Komputer Amiga 500 z kolekcji Rafała, bazujący na płycie głównej A500+ z dolutowanymi układami RAM. Przysłany na serwis w celu usunięcia usterki związanej z brakiem obrazu na ekranie telewizora przy wykorzystaniu przewodu RGB SCART. Dodatkowo Amiga w losowym momencie nie uruchamiała się, wyświetlając zielony ekran.

Zielony ekran lub brak obrazu po RGB SCART – naprawa komputera Amiga 500

Przyczyną braku obrazu z Amigi 500 przez RGB SCART była przerwana ścieżka i w konsekwencji brak 5V na pinie 23 złącza VIDEO. Jest to napięcie niezbędne do aktywizacji trybu RGB w telewizorze. Bez niego odbiornik nie przełączy się na sygnały kolorów R, G i B podawane przez złącze SCART, nawet jeśli pozostałe linie obrazu są prawidłowo podłączone. Do przesłania odpowiedniego napięcia, zgodnie ze specyfikacją SCART, wymagane jest zastosowanie dodatkowego rezystora.

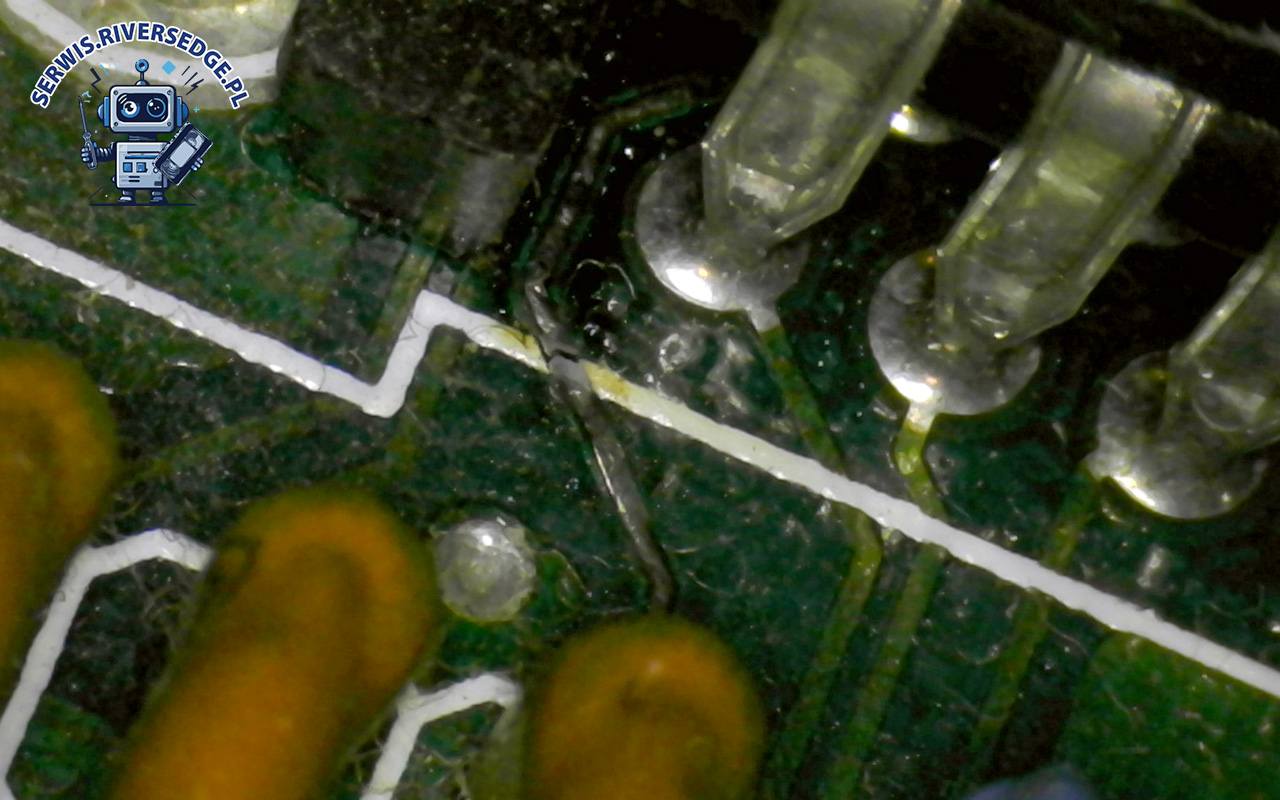

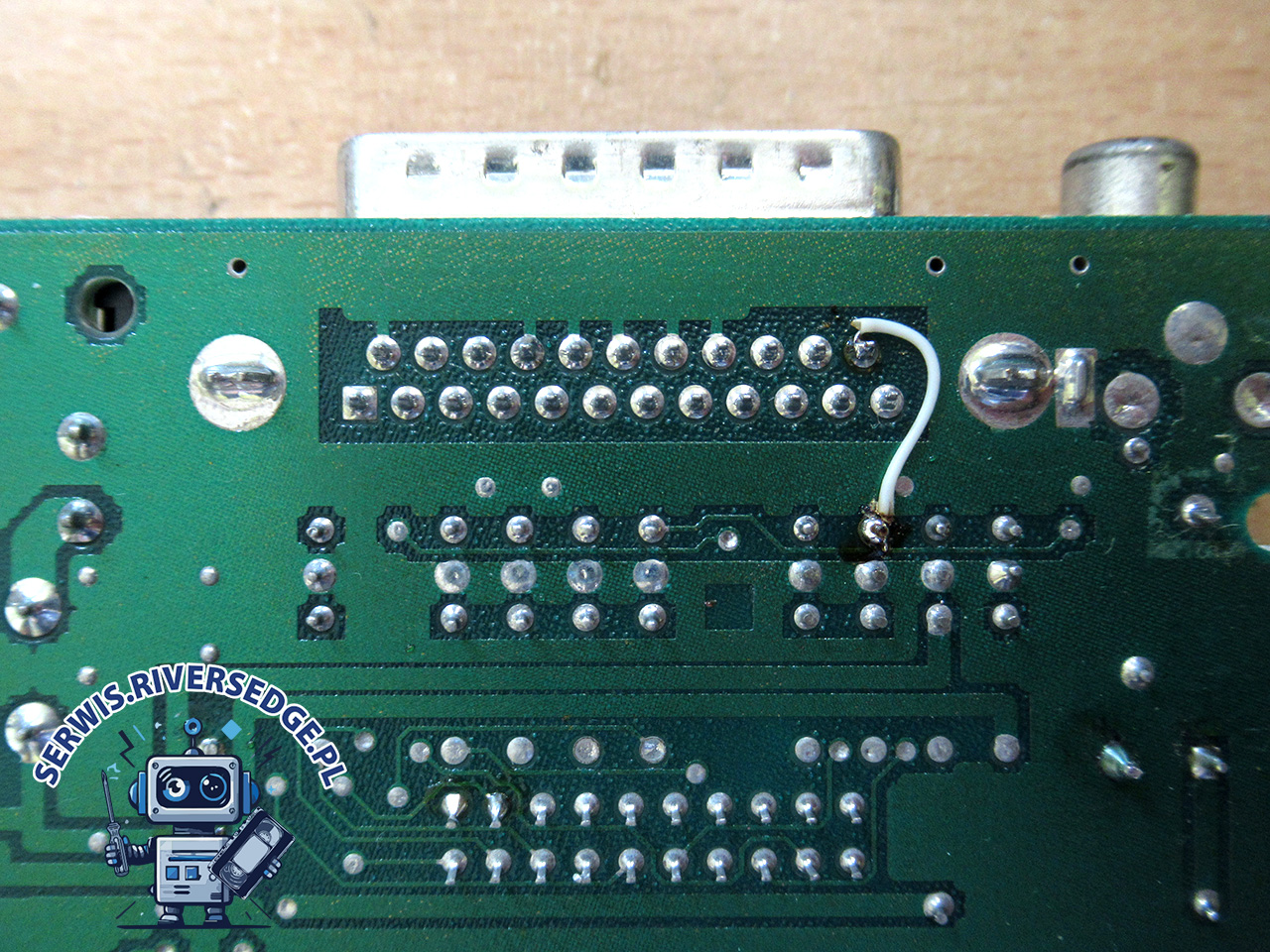

Tego typu uszkodzenia rzadko powstają bez przyczyny. Najbardziej prawdopodobnym scenariuszem było przedostanie się odrobiny nieznanej substancji przez otwór wentylacyjny obudowy. Jej obecność na płycie głównej mogła wywołać korozję ścieżki i jej przerwanie. Ze względu na niewielki rozmiar uszkodzenia, jego lokalizacja bez zastosowania cyfrowego mikroskopu w podobnych przypadkach bywa bardzo utrudniona. Naprawa usterki poprzez przylutowanie przewodu w odpowiednim miejscu, należała do szybkich i przyjemnych.

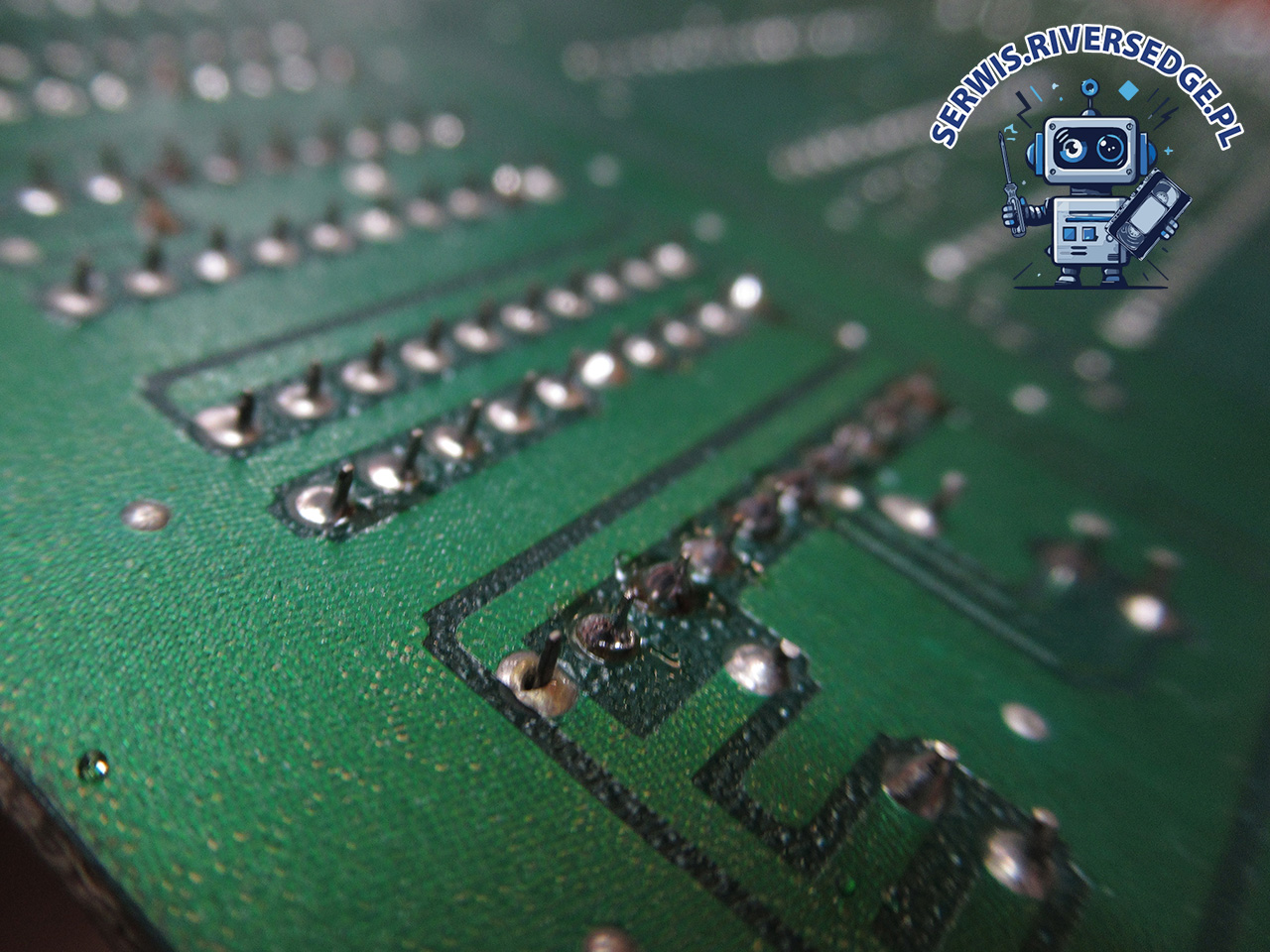

Amiga 500 jednak nie chciała się uruchomić, wyświetlając ekran wypełniony zielonym kolorem. Oględziny wlutowanych dodatkowych układów RAM przyniosły zaskakujące spostrzeżenie: jeden z pinów ostatniej kości nie został przylutowany przez osobę wykonującą modyfikacji związanej z rozszerzeniem pamięci komputera. Losowe zwierane pinu z przelotką odpowiadało za niestabilne uruchamianie Amigi, a jego przylutowanie wyeliminowało usterkę związaną z wyświetlaniem zielonego ekranu.

Zlecenie naprawy komputera Amiga 500 zrealizowałem 4 lipca 2026 r.

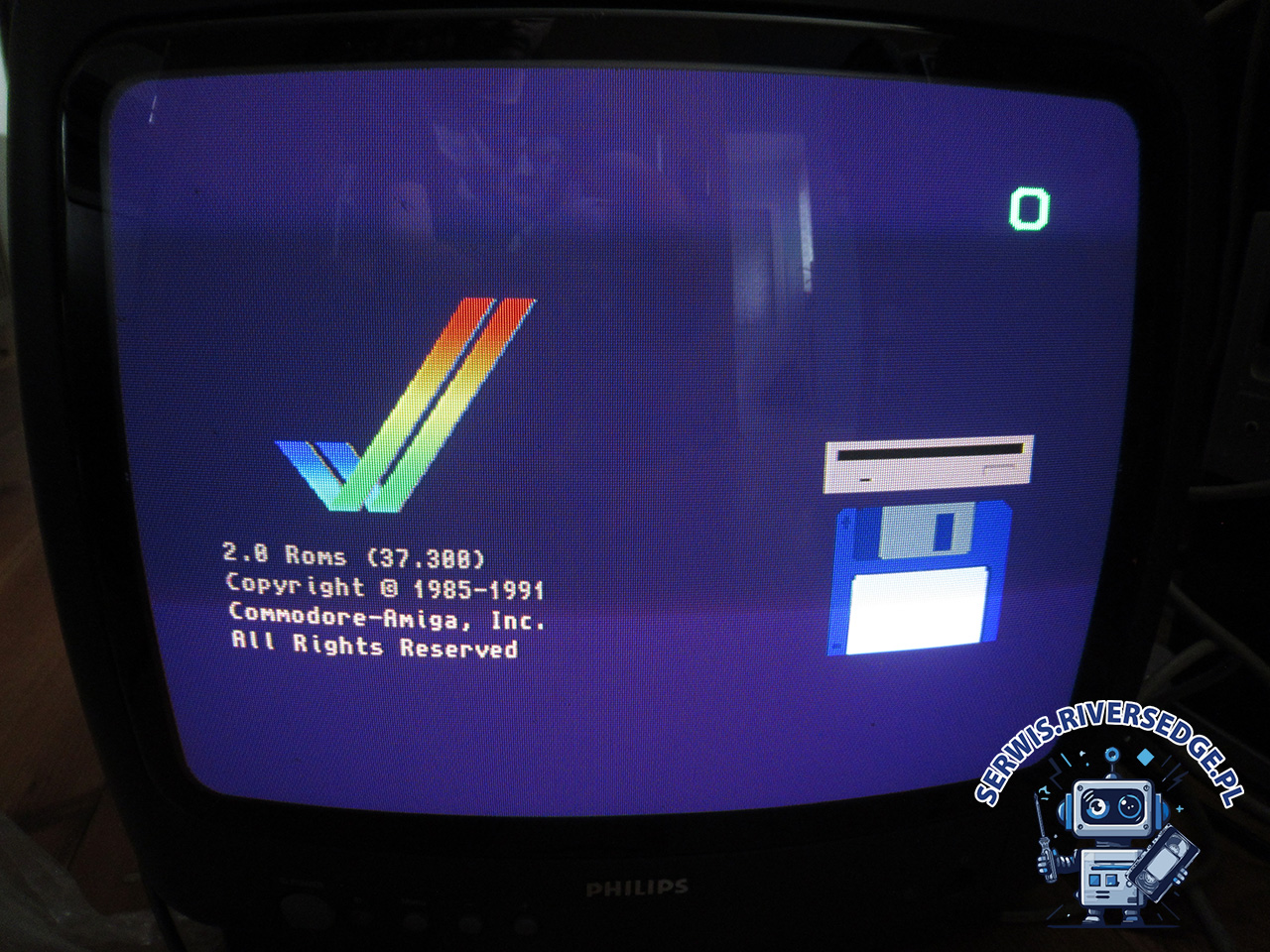

Poniższe zdjęcia prezentują przebieg naprawy.
