Commodore VIC-20 – czarny ekran oraz brak komunikacji ze stacją – naprawa

Historia komputera

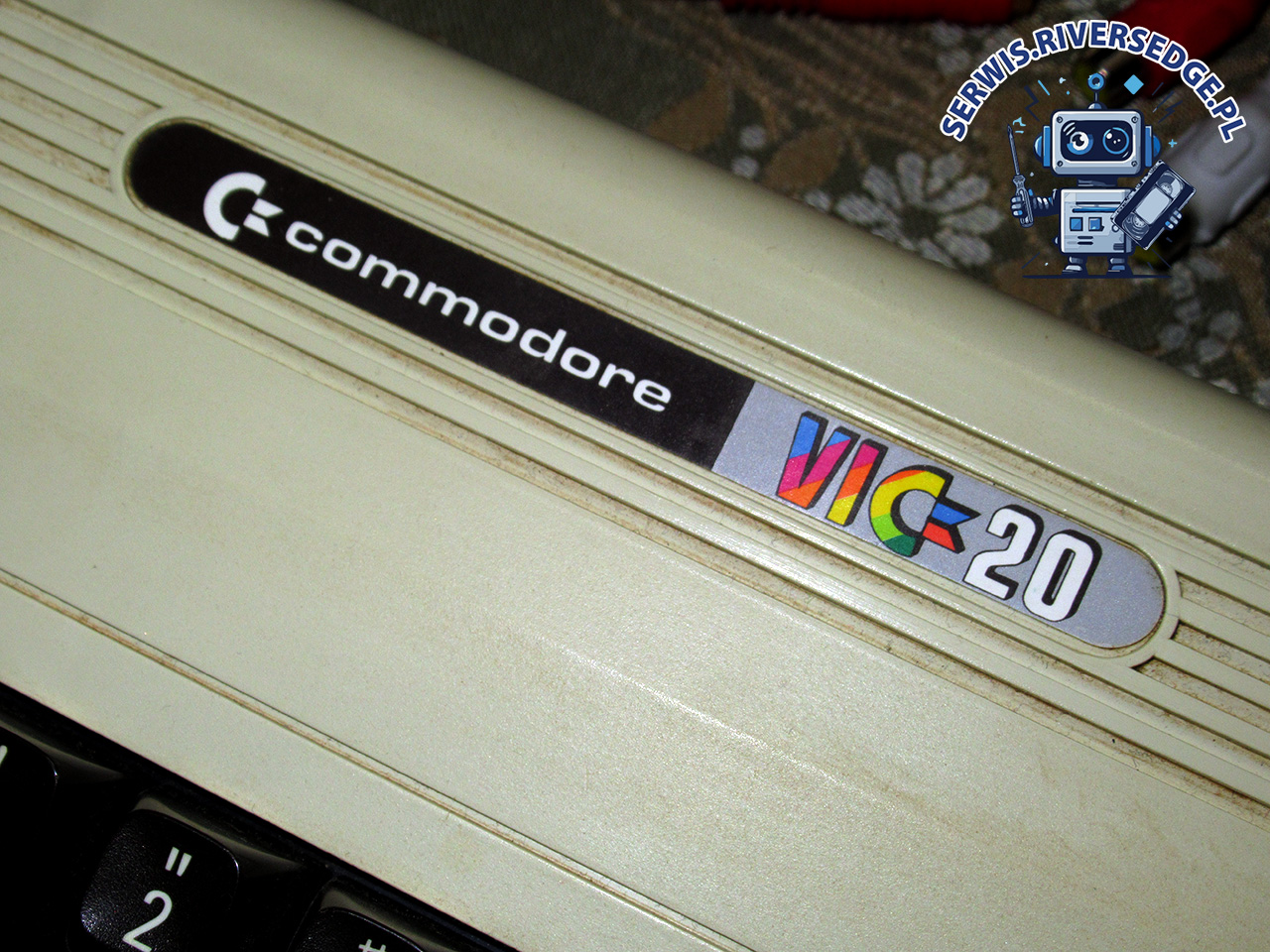

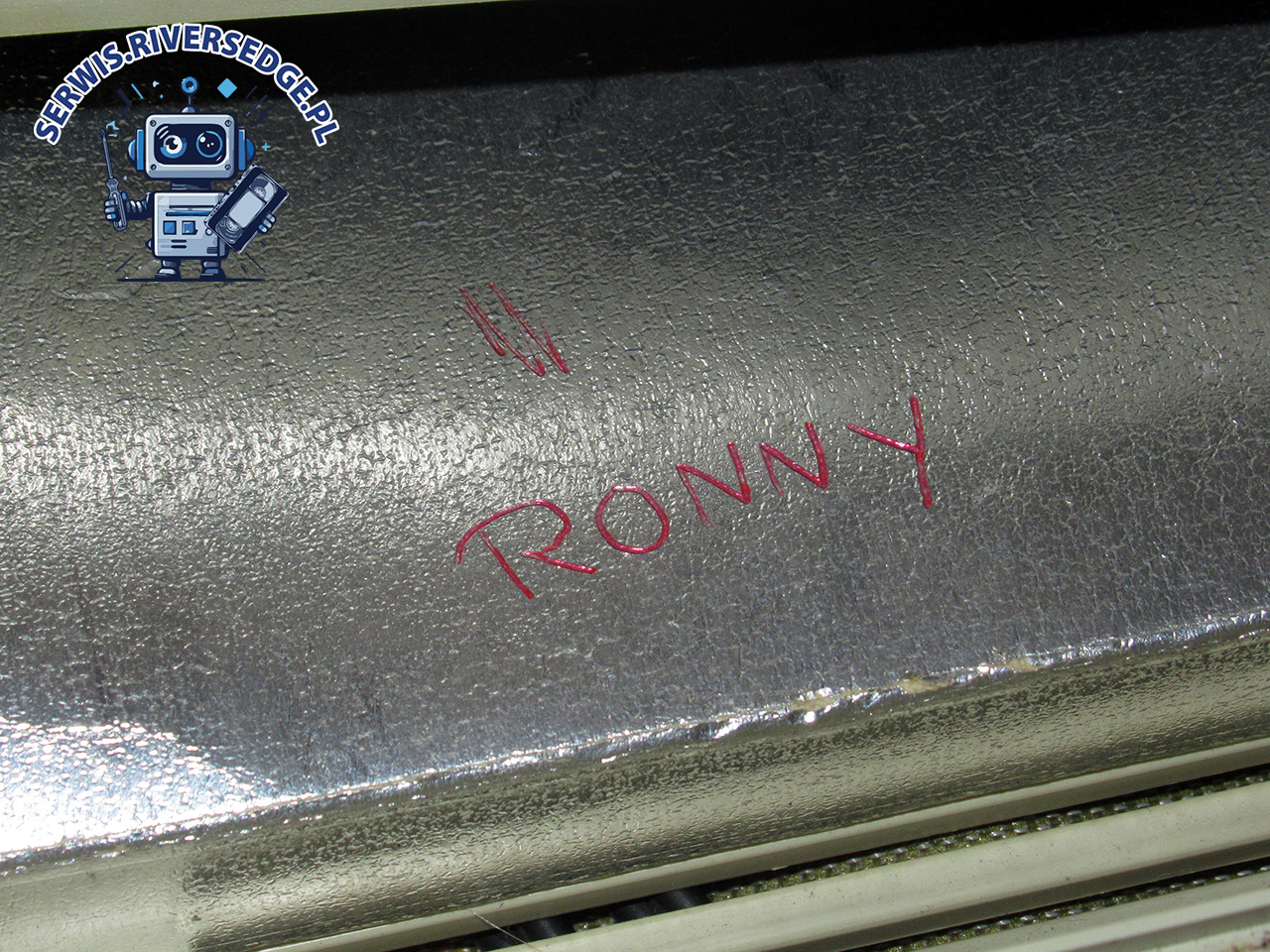

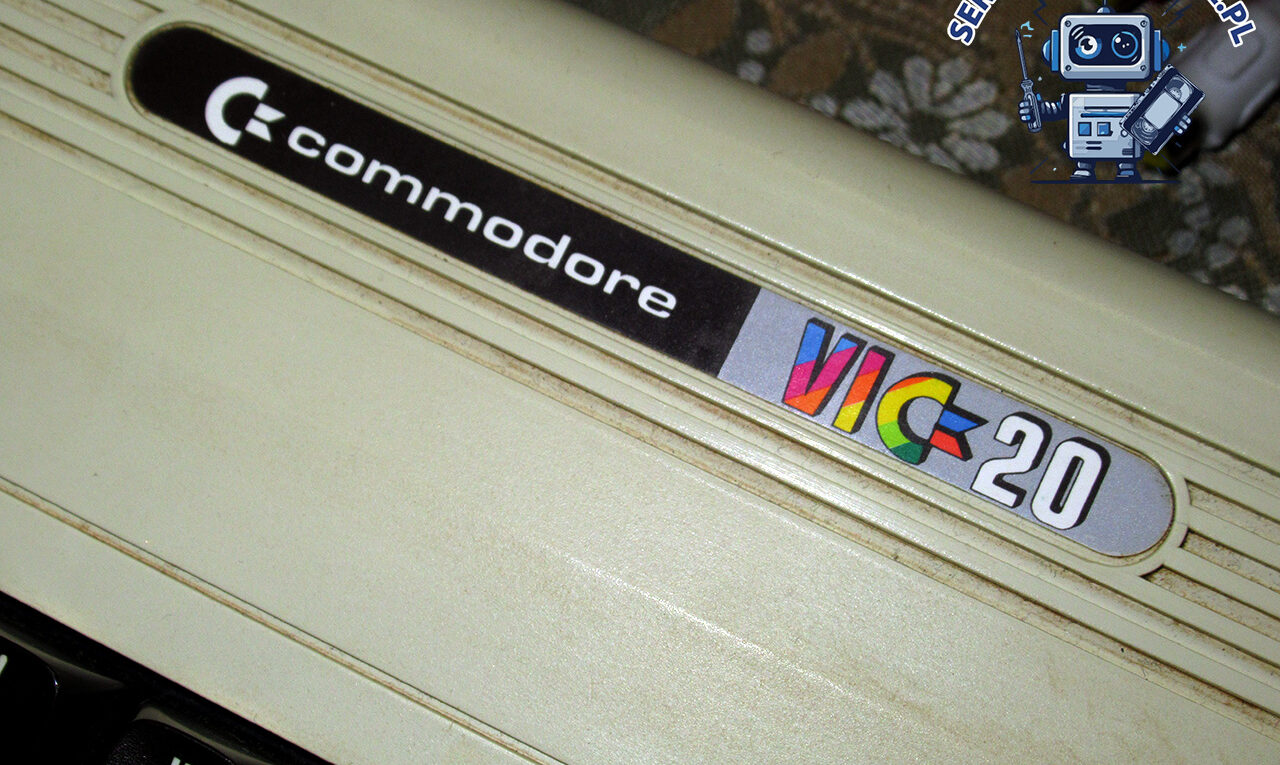

Komputer Commodore VIC-20 z 1982 roku. Przed laty jego właścicielem był prawdopodobnie niejaki Ronny. Komputer po podpięciu zasilania nie wykazywał żadnych oznak życia, za wyjątkiem zapalania diody POWER.

Czarny ekran z Commodore VIC-20 – naprawa

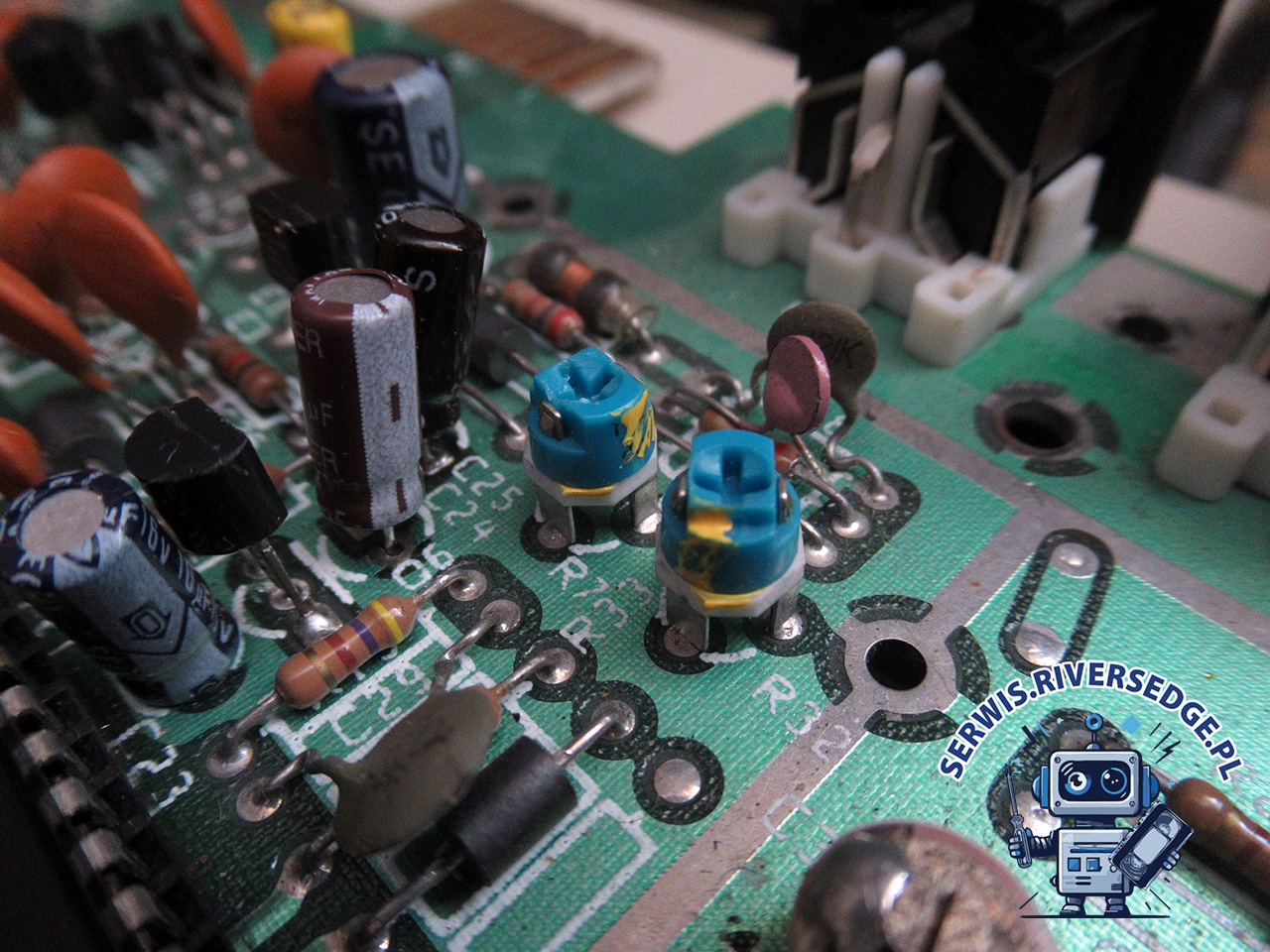

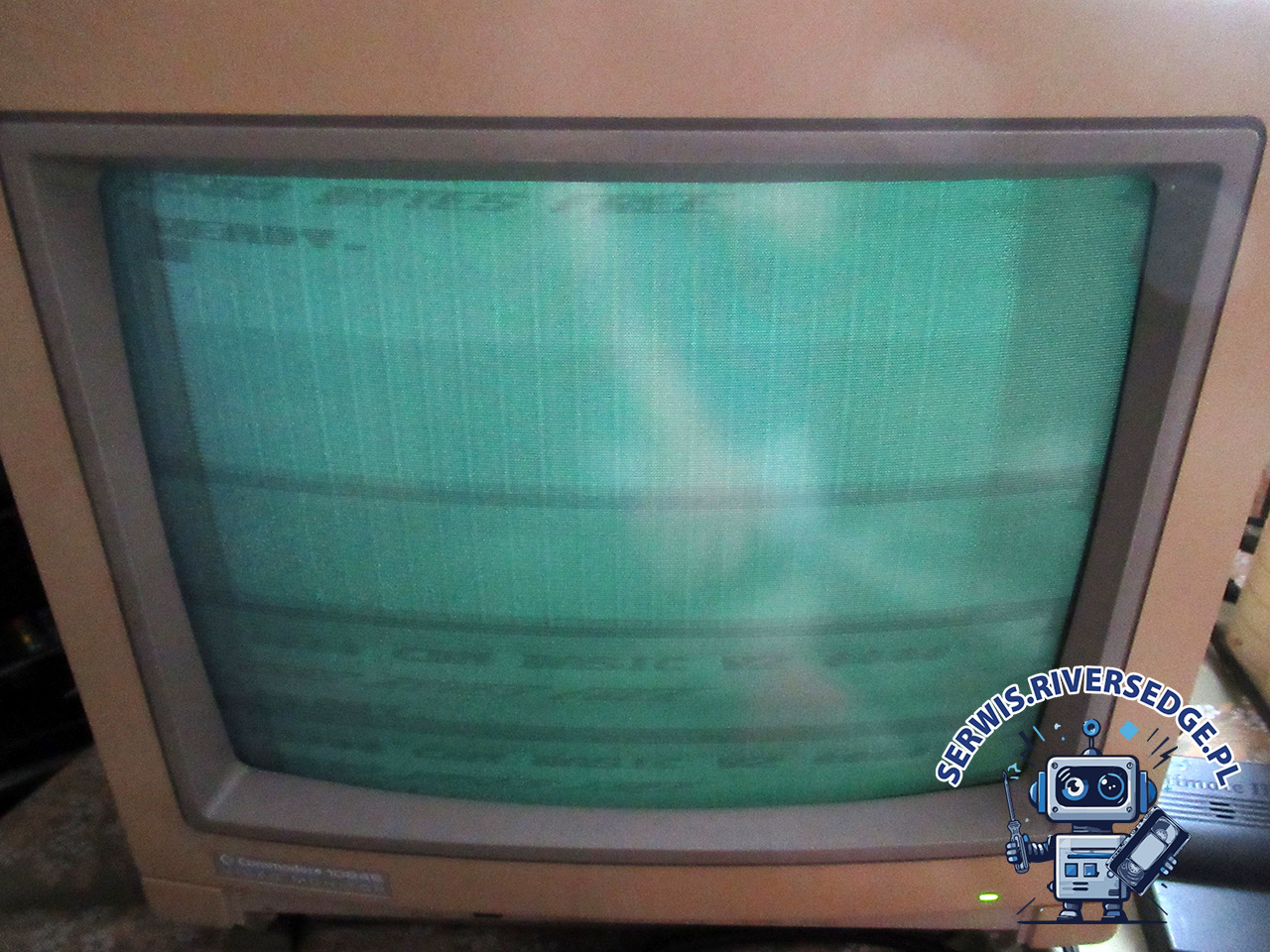

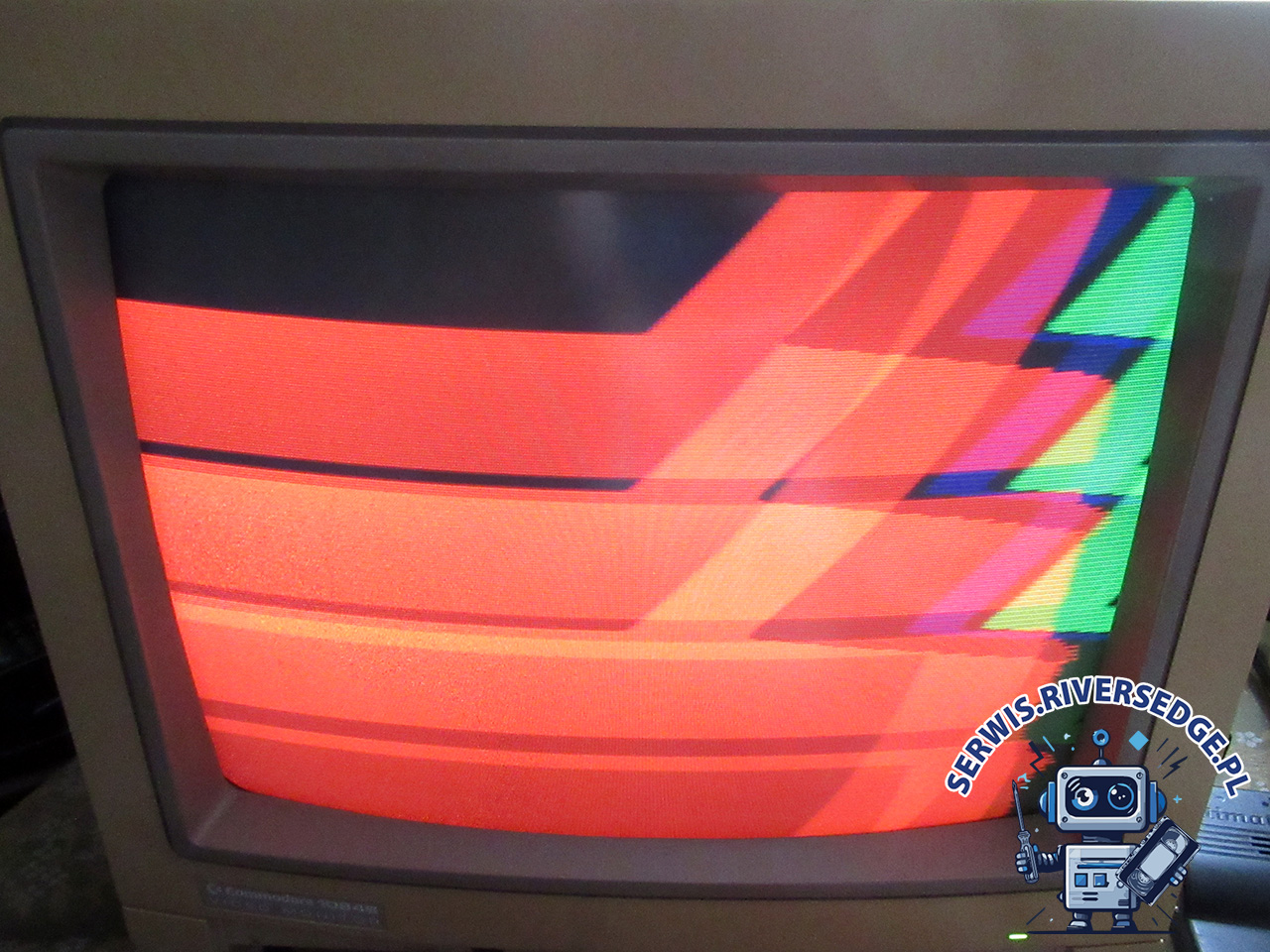

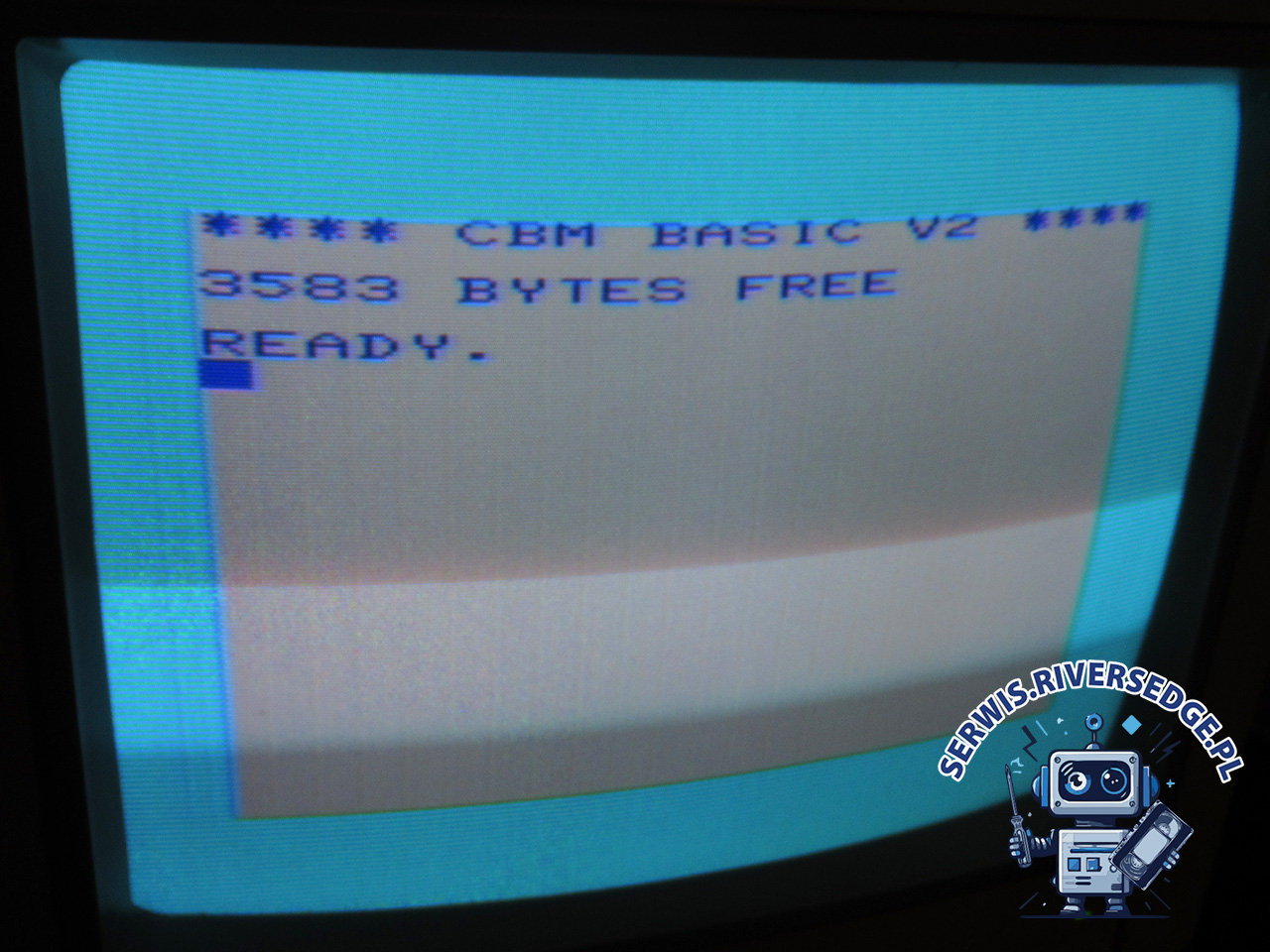

Diagnozę rozpocząłem od testów napięcia na płycie głównej, które okazało się prawidłowe. Poszukiwania usterki nie należały do szybkich, a najważniejsze układy na płycie głównej okazały się być sprawne. Po przelutowaniu kolejnego z elementów na ekranie monitora pojawił się lekko widoczny zniekształcony ekran startowy. Analiza schematu pozwoliła stwierdzić, że za widoczność obrazu z Commodore VIC-20 odpowiada jeden z dwóch rezystorów nastawnych zlokalizowanych nad układem VIC 6561. Oględziny wykazały, że oba rezystory zostały przez kogoś wcześniej całkowicie rozregulowane. Korekta parametrów, szczególnie lewego rezystora, pozwoliła uzyskać prawidłowy ekran startowy z naprawianego Commodore VIC-20.

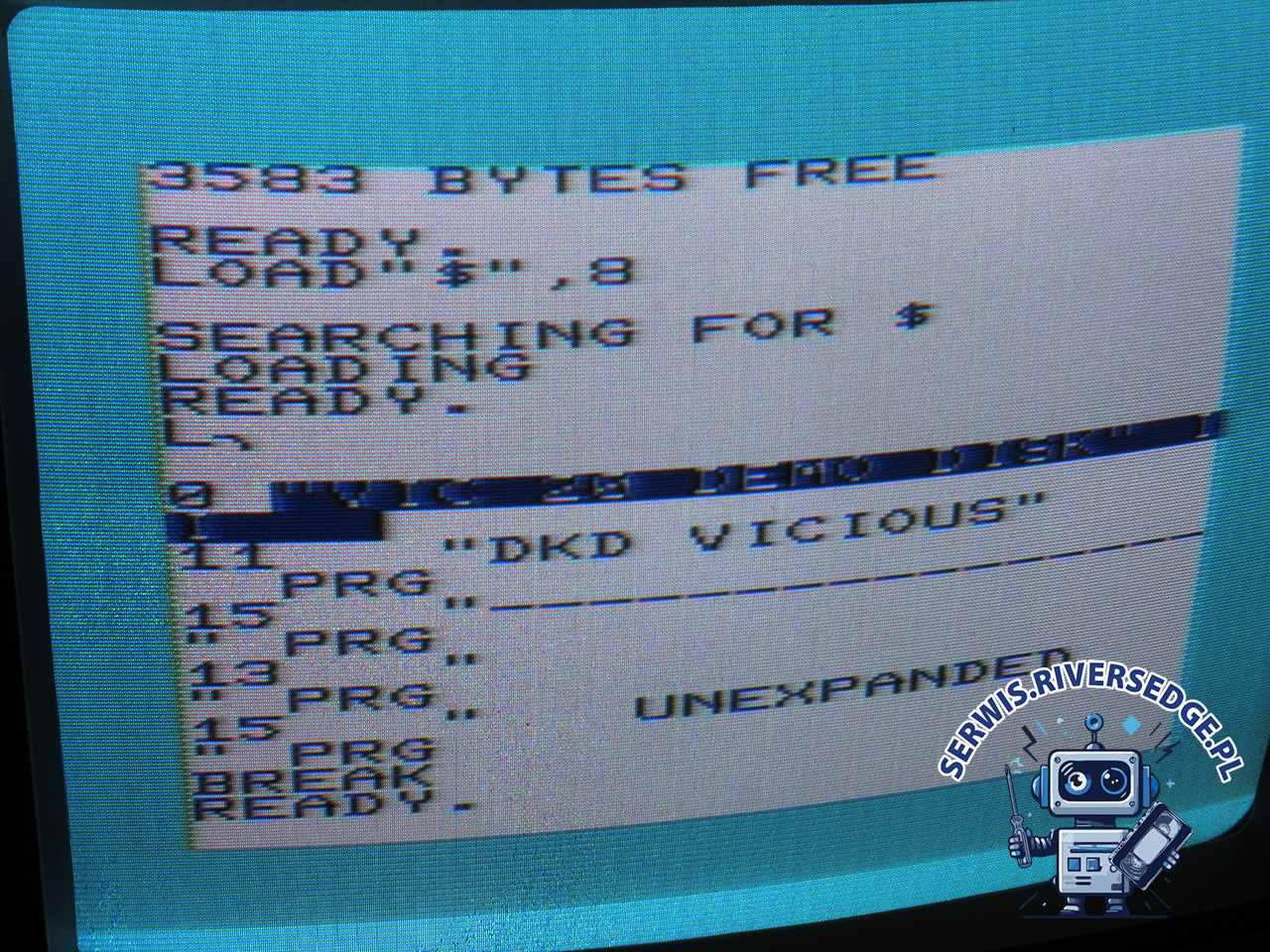

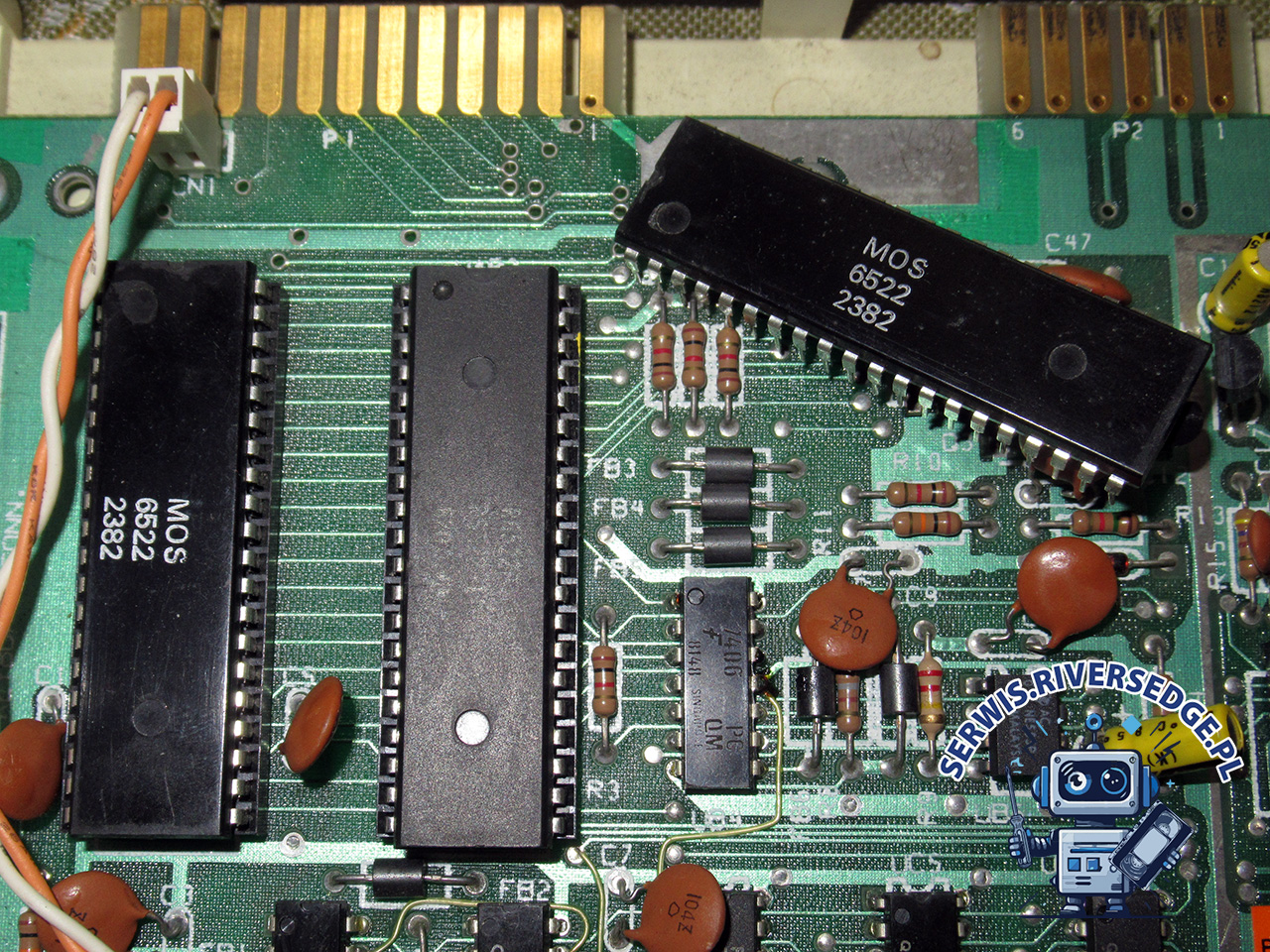

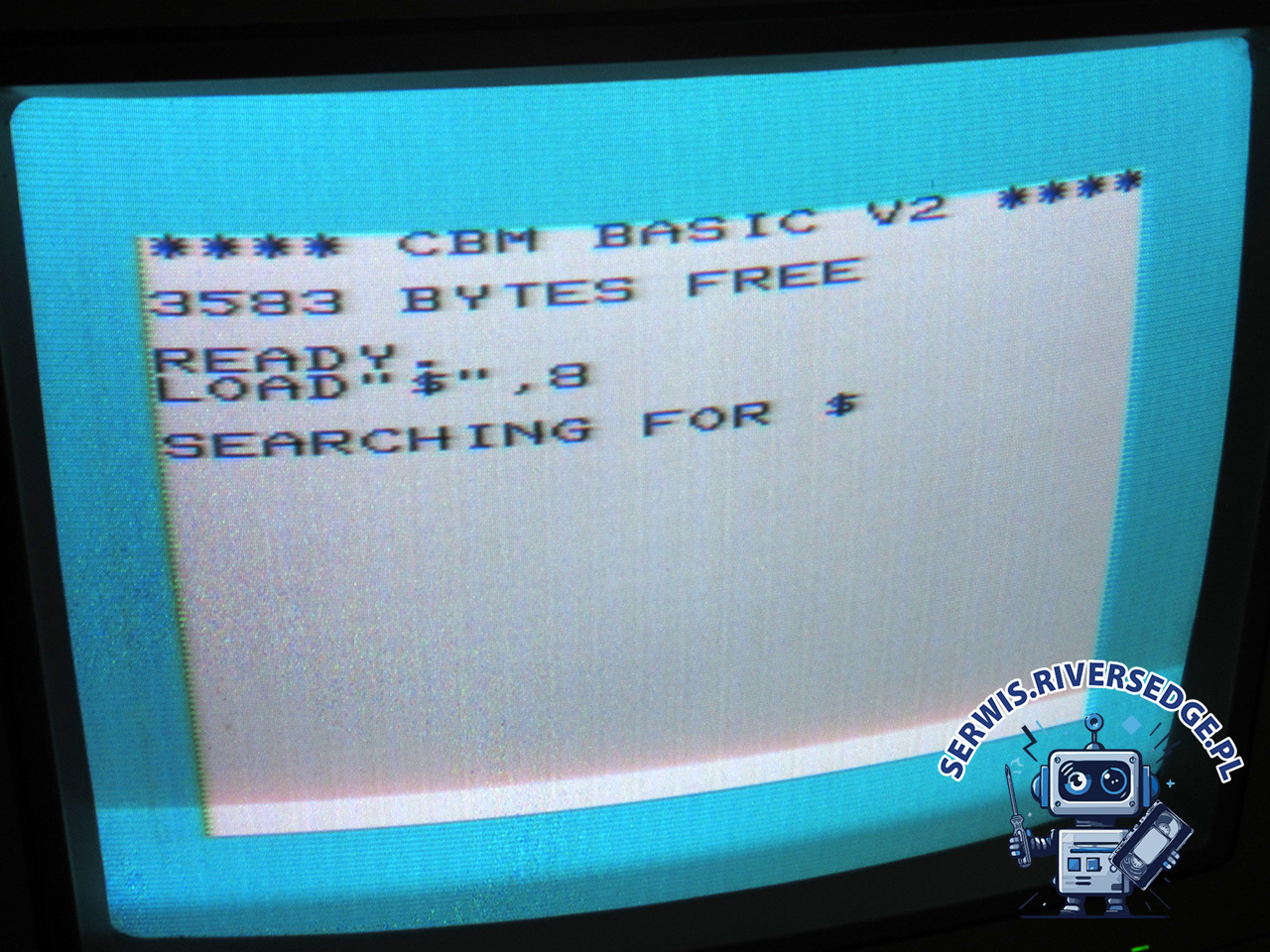

Dalsze testy wykazały zawieszanie się komputera przy próbie odczytu danych ze stacji dyskietek. Uszkodzony okazał się układ VIA 6522. Po wstawieniu zamiennika komputer odzyskał pełną sprawność.

Naprawę komputera Commodore VIC-20 zrealizowałem 6 lica 2026 roku.

Poniższe zdjęcia prezentują przebieg naprawy.

Jeżeli chcesz, by Twój komputer Commodore został ożywiony, zapraszam do kontaktu ze mną za pośrednictwem formularza kontaktowego.
