Amiga 600 – problemy z FDD i obrazem – wymiana kondensatorów

Historia urządzenia i stan wizualny

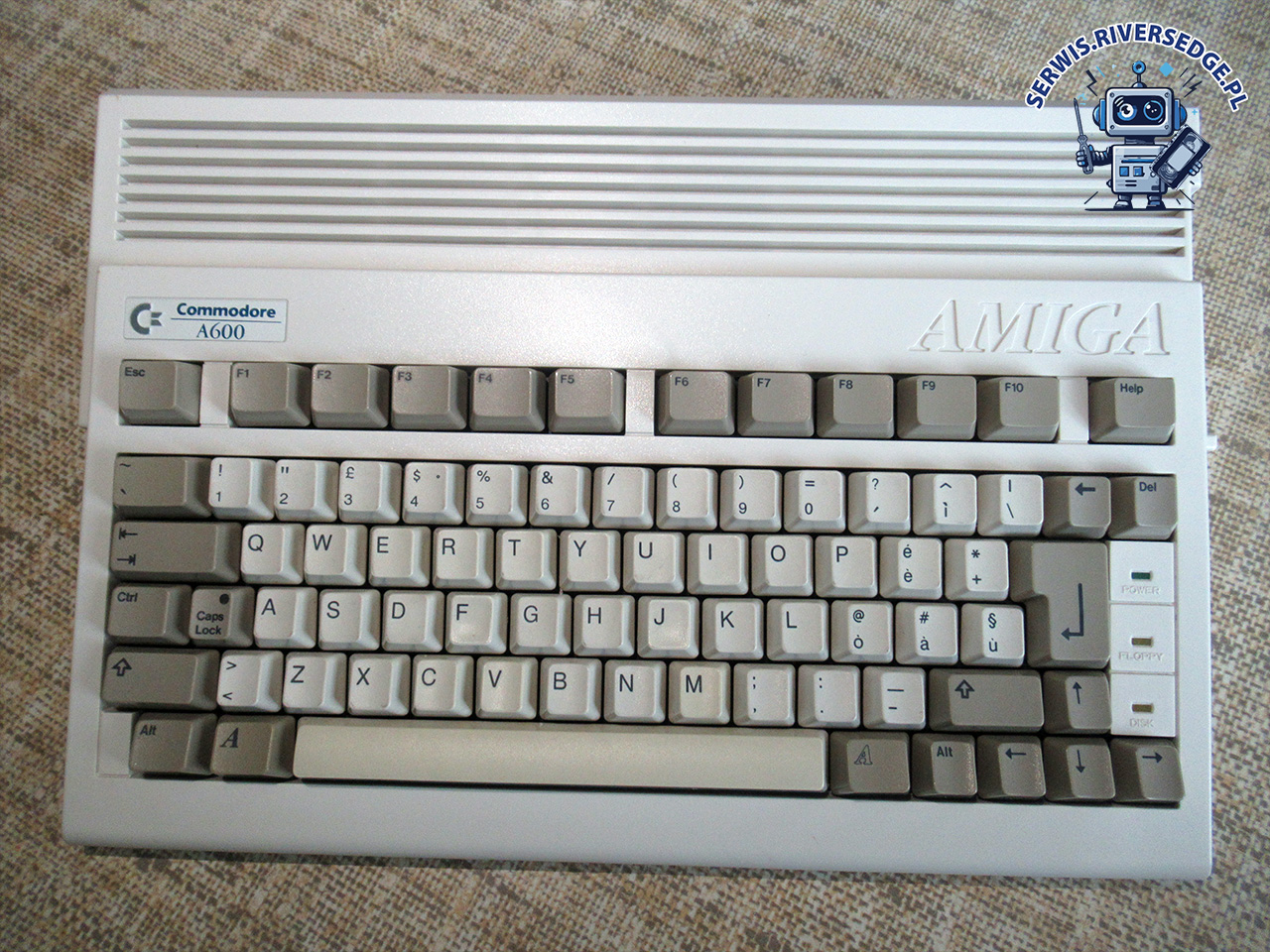

Komputer Amiga 600 z kolekcji Rafała. Przysłany na serwis w celu usunięcia usterek związanych z brakiem komunikacji z napędem FDD oraz zanikaniem kolorów na ekranie monitora.

Wymiana kondensatorów i naprawa komputera Amiga 600

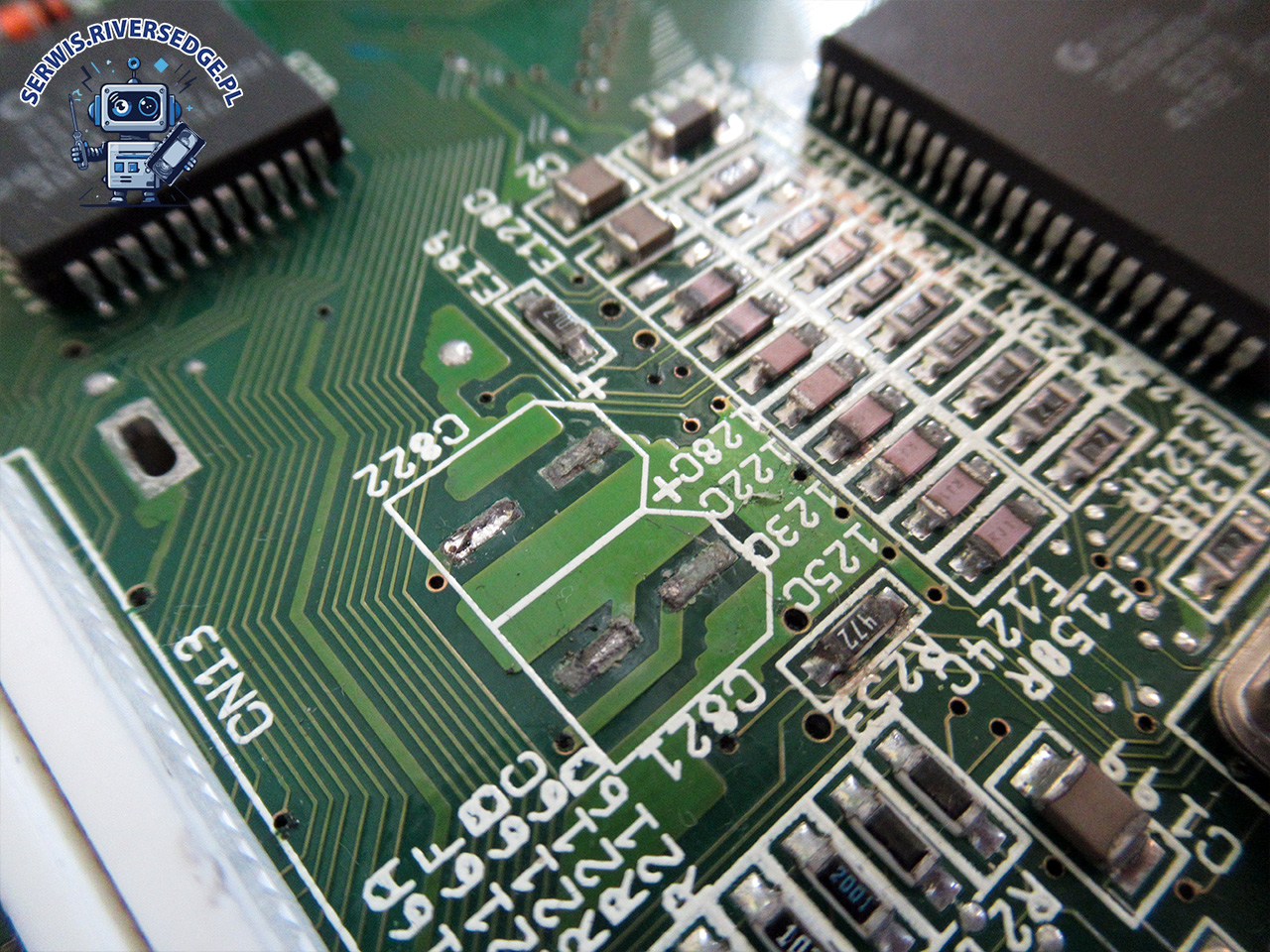

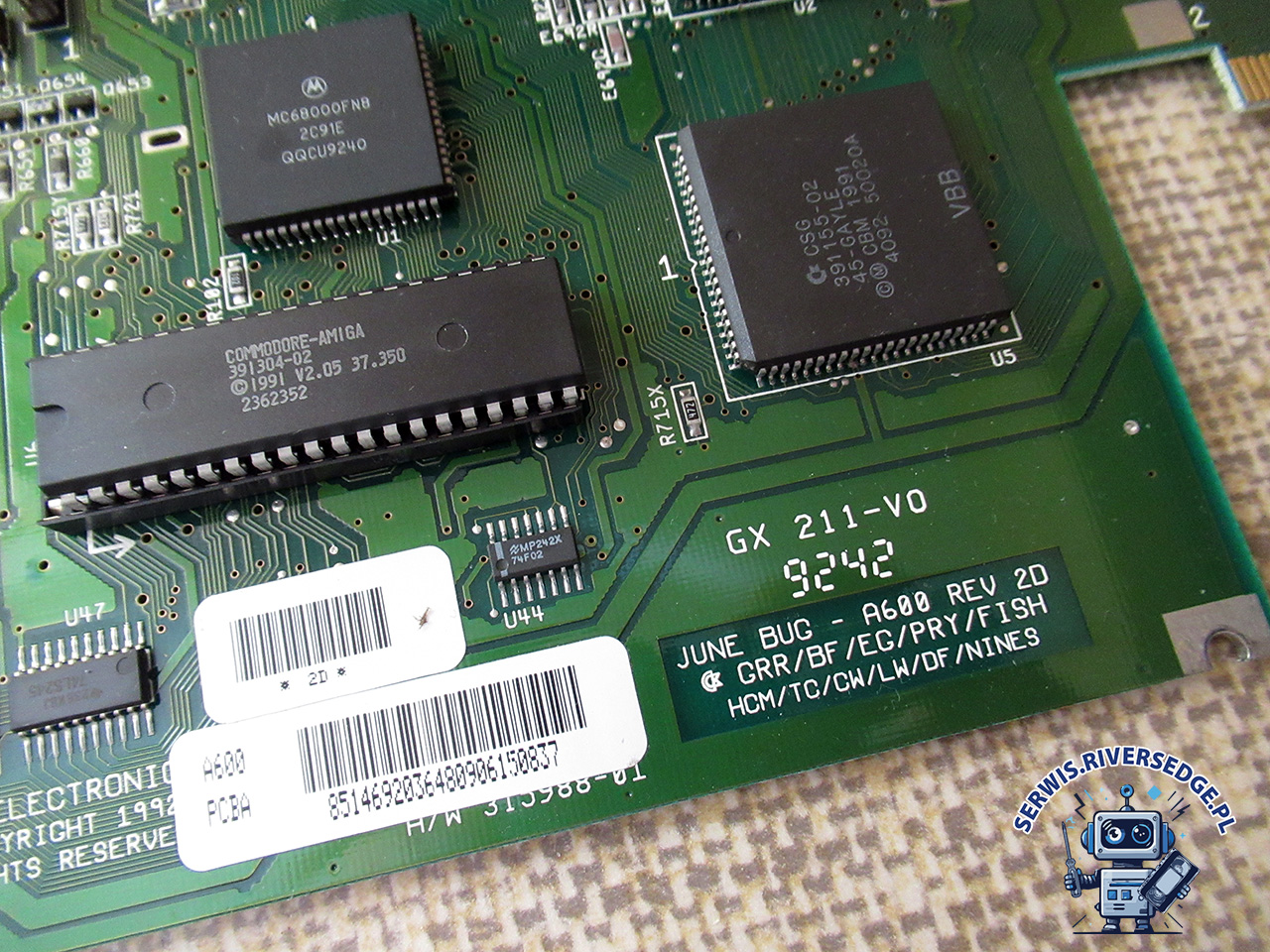

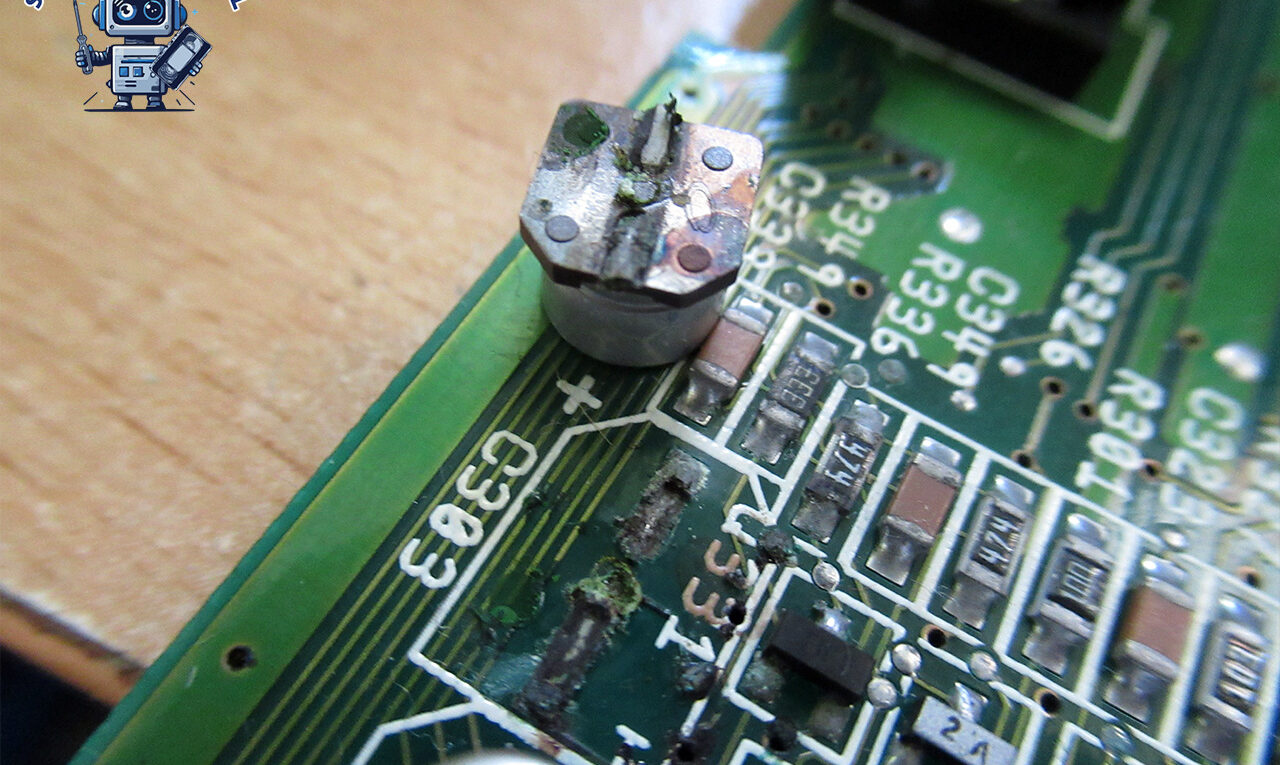

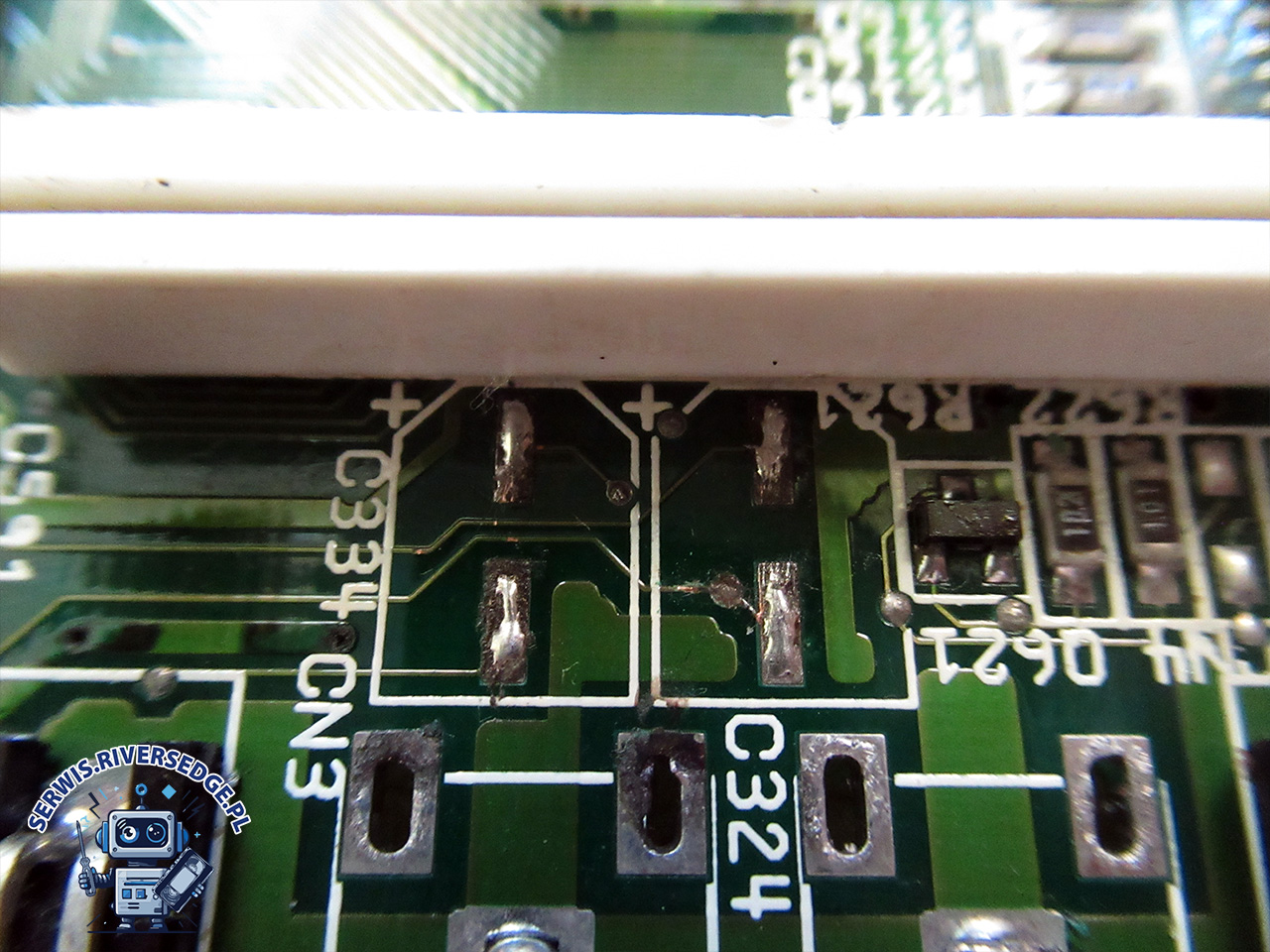

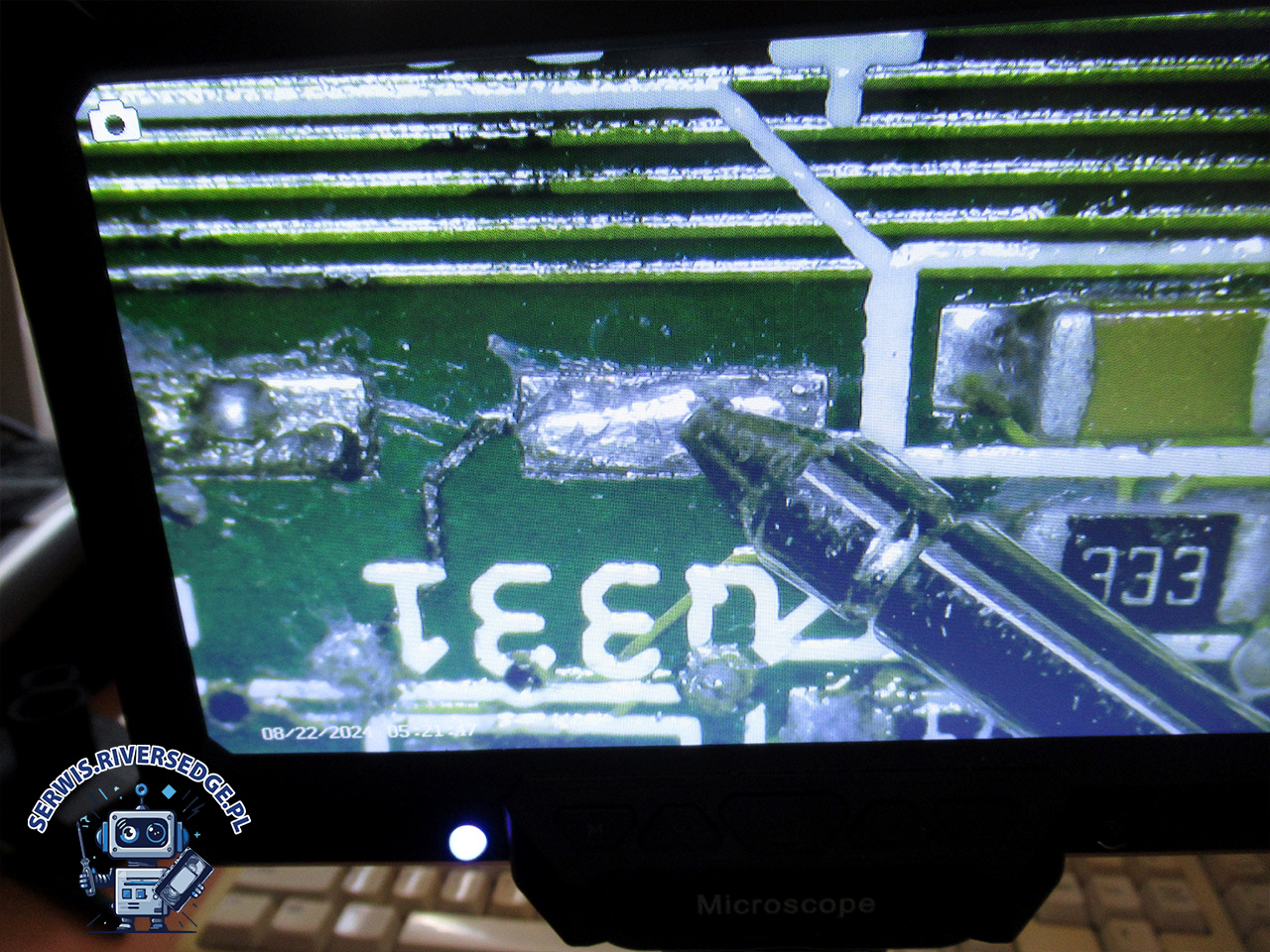

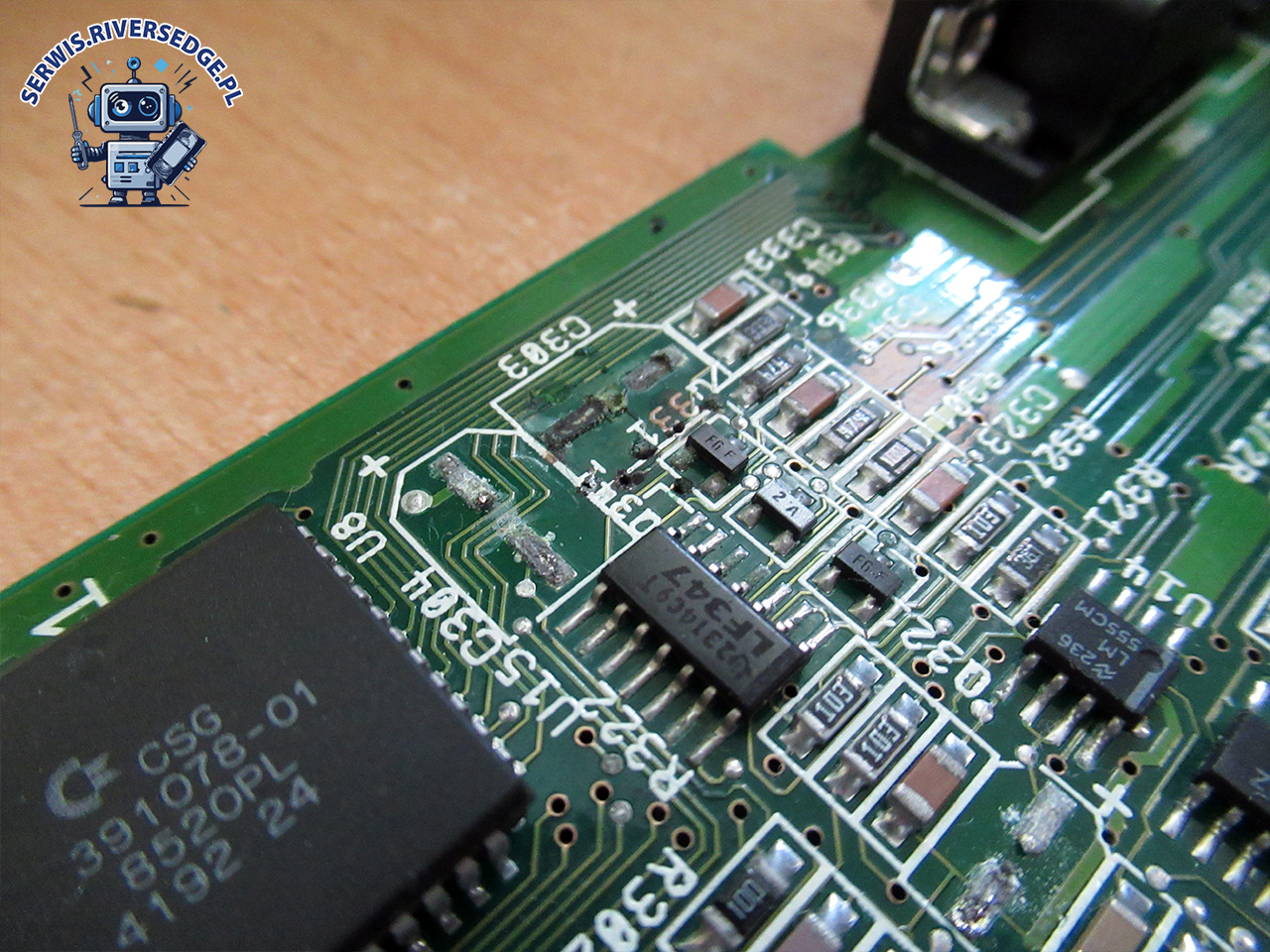

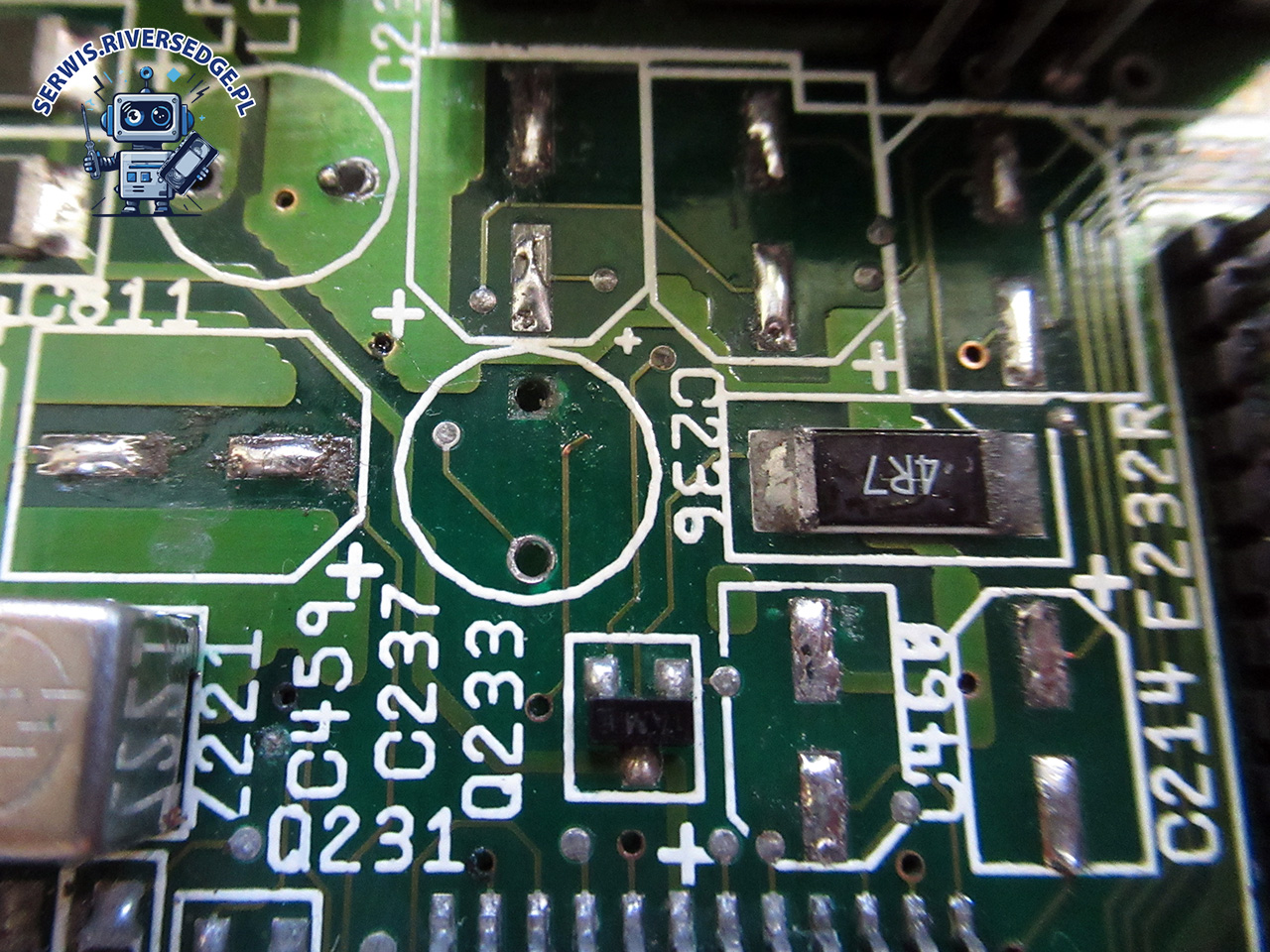

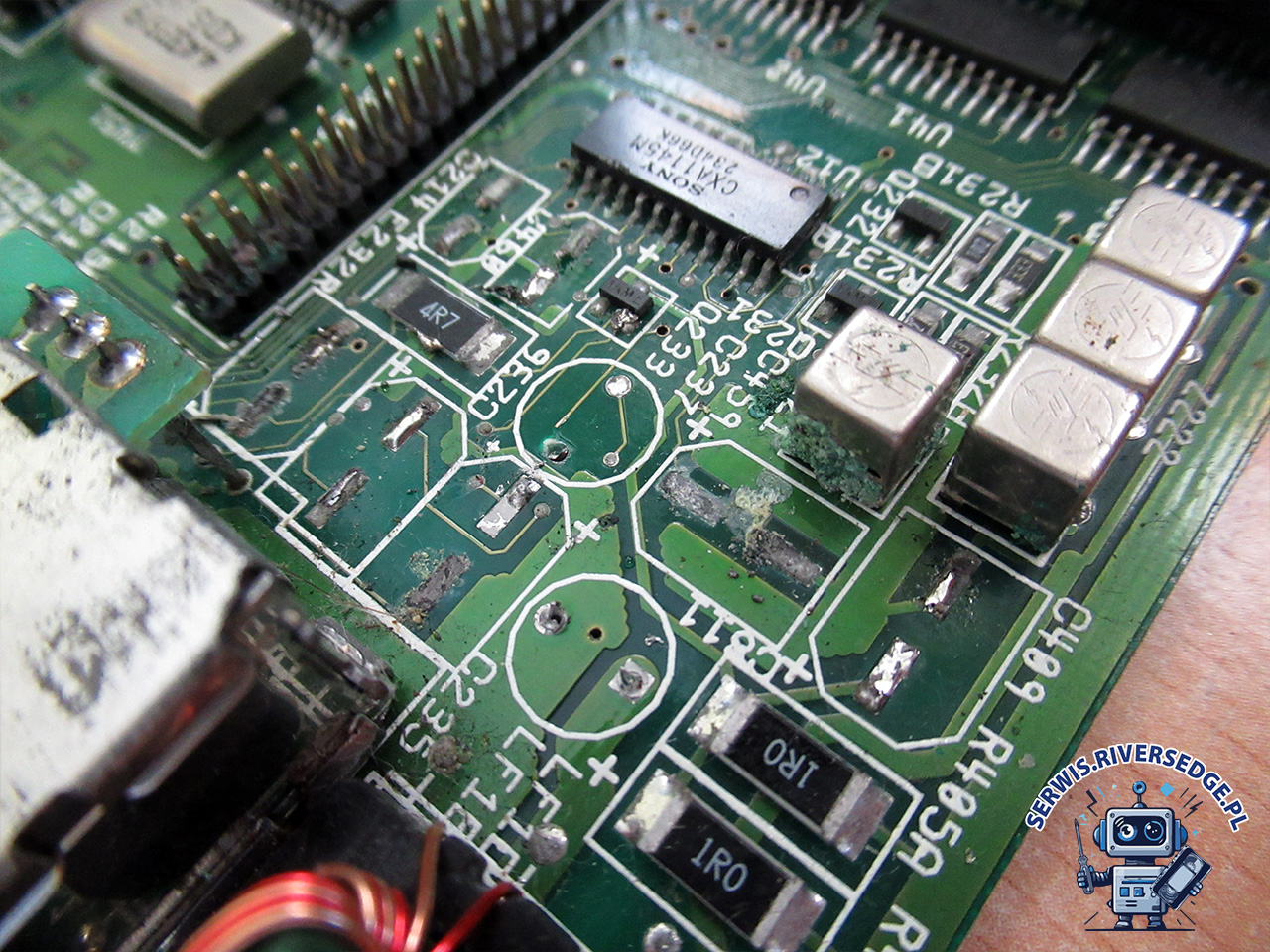

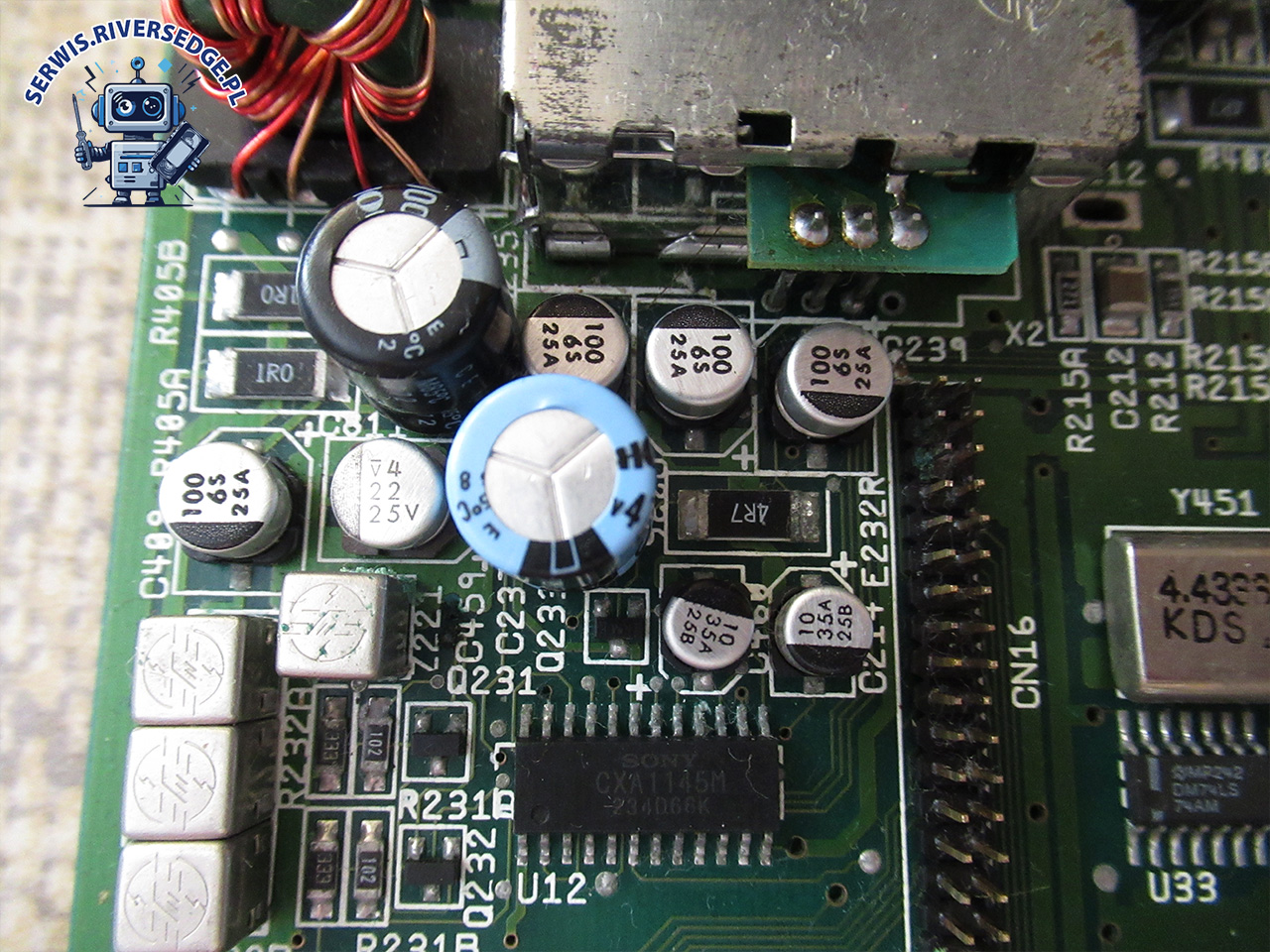

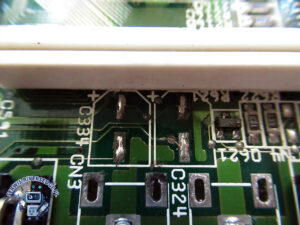

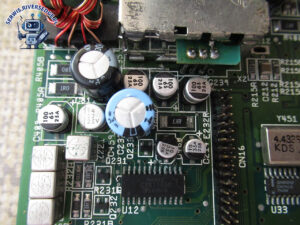

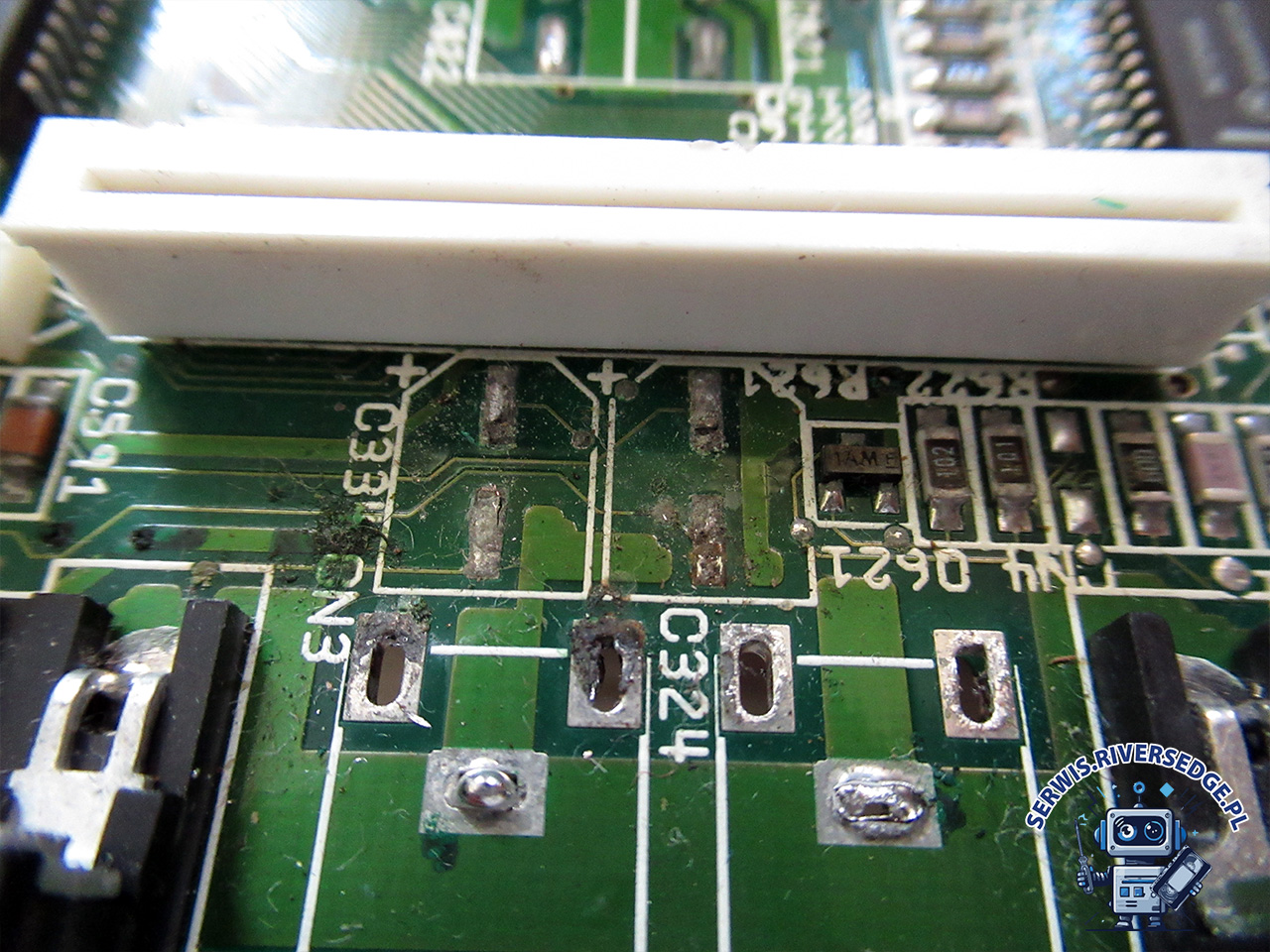

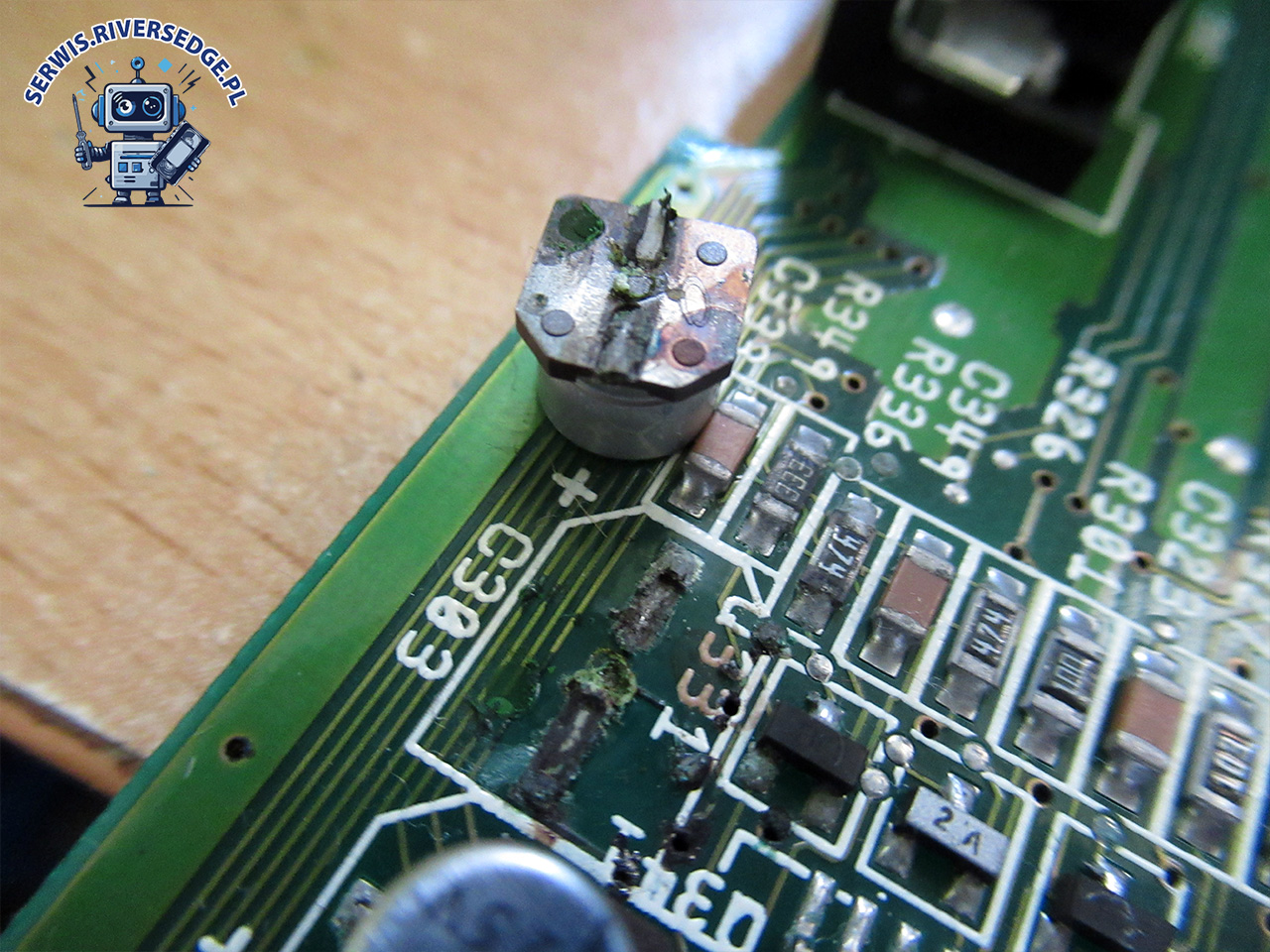

Podczas wizualnej inspekcji płyty głównej (rev. 2D) stwierdziłem słabo widoczne wycieki z kilku kondensatorów. Pierwotne założenia o stosunkowo „łatwej” pracy serwisowej zostały wkrótce brutalnie zweryfikowane. Już podczas usuwania kondensatorów okazało się, że niektóre z nich odpadają samoistnie. Korozja ścieżek wywołana wyciekami elektrolitu wyrządziła wiele szkód na płycie głównej. Sama wymiana kondensatorów, oczyszczanie padów i czyszczenie płyty głównej, były bardzo czasochłonne. Po zakończeniu pierwszego etapu prac przystąpiłem do sprawdzania połączeń w miejscach wycieków przy wsparciu cyfrowego mikroskopu. Zlokalizowałem kilka przerw na ścieżkach prowadzących m.in. do układu CIA (U8 – 391078-01), a następnie dokonałem naprawy połączeń przy użyciu cienkich przewodów.

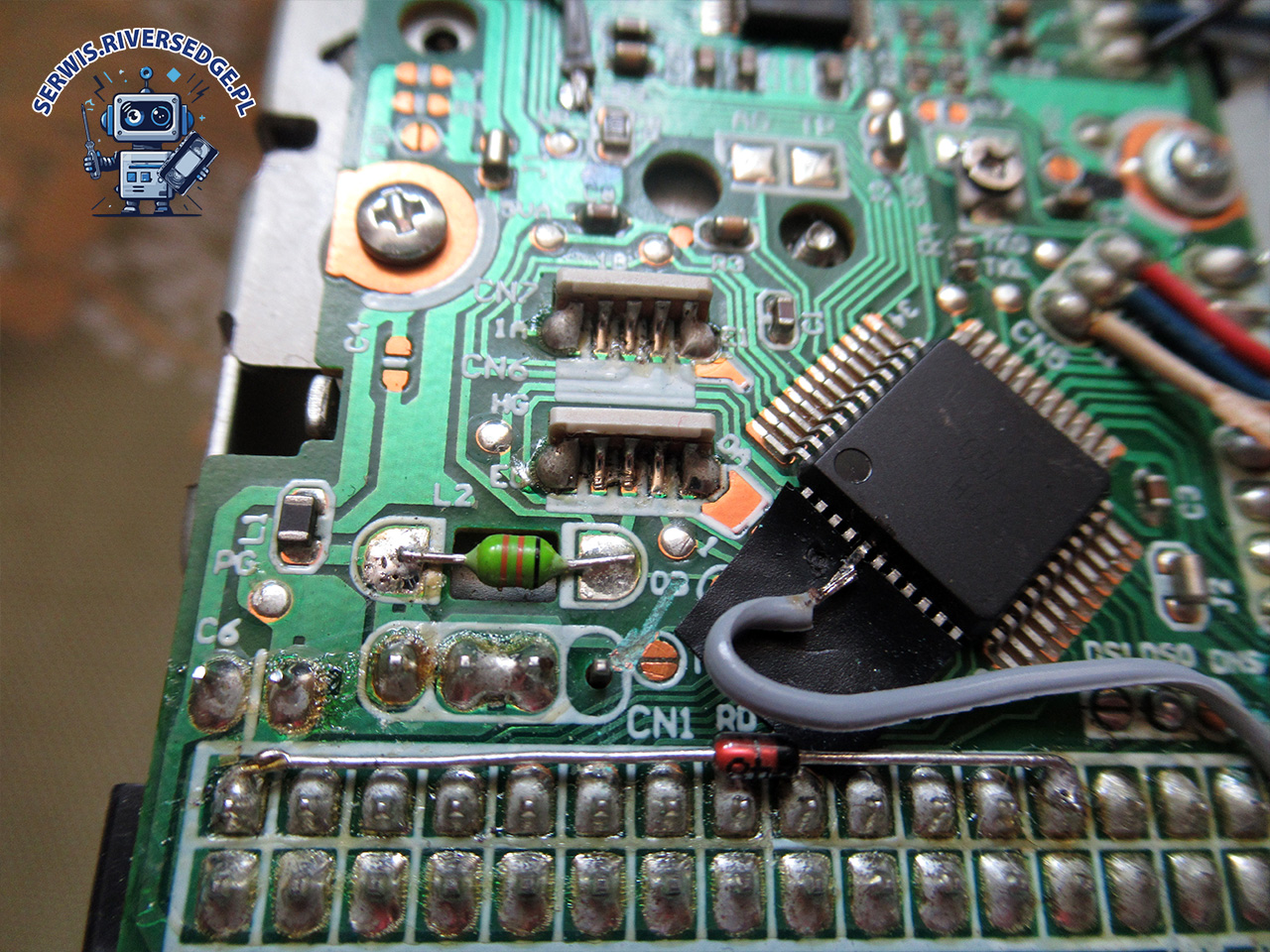

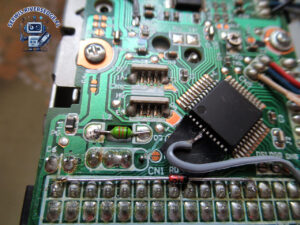

W tak zwanym międzyczasie zdiagnozowałem również usterkę stacji dyskietek ALPS przerabianej z PC. Uszkodzony był dławik osiowy L2, który powodował blokadę zasilania. Po wymianie elementu stacja odzyskała pełną sprawność.

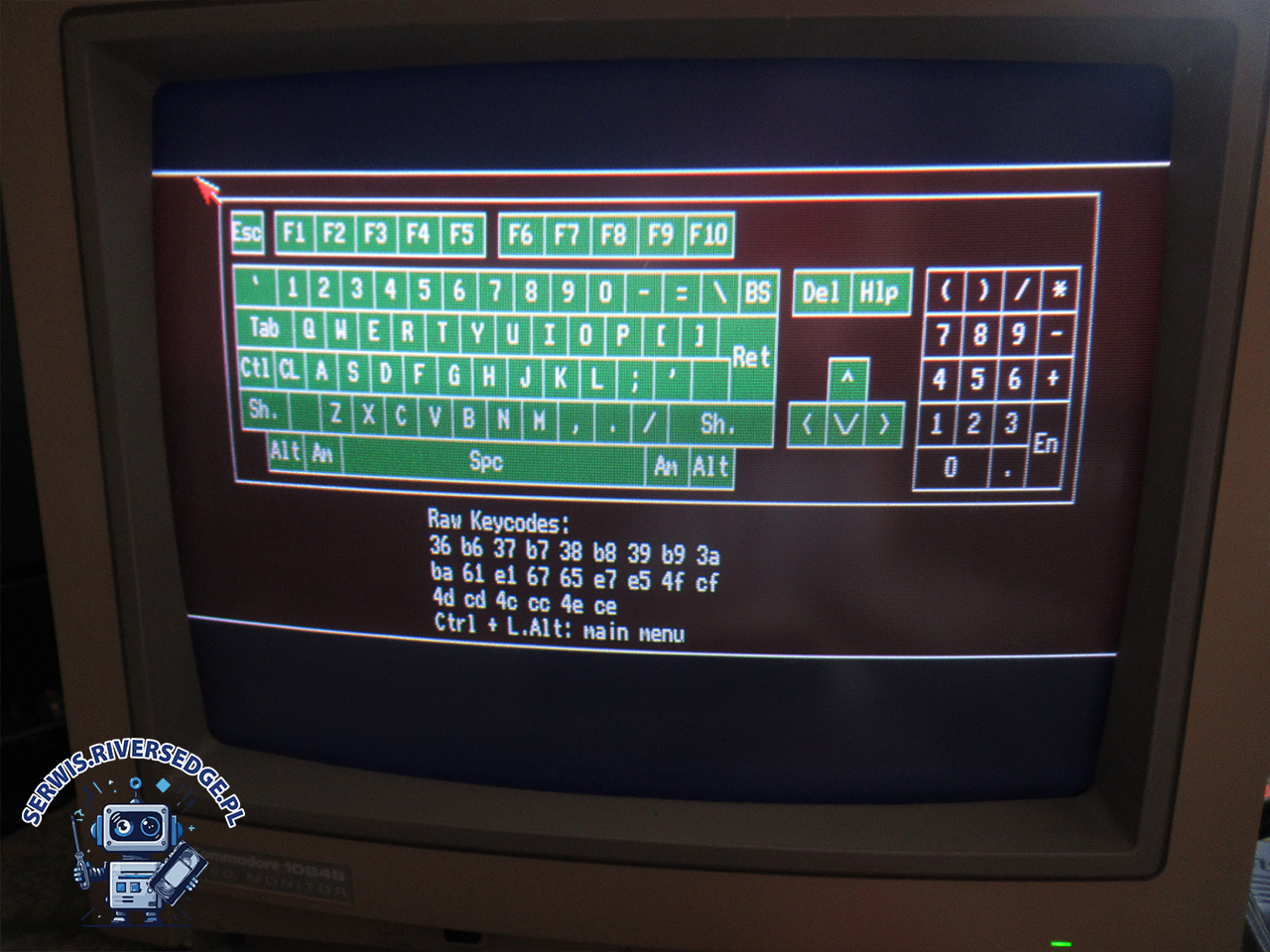

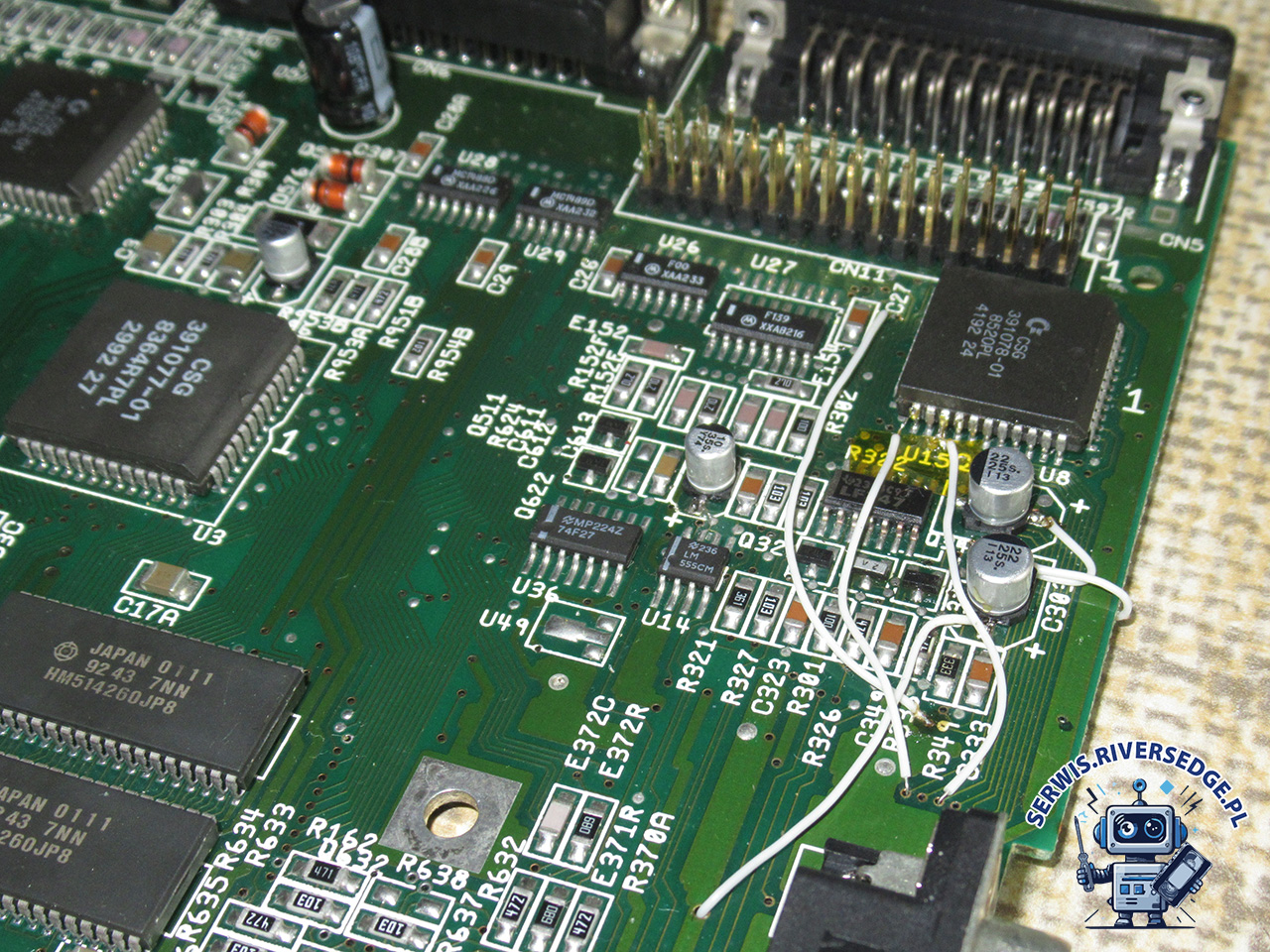

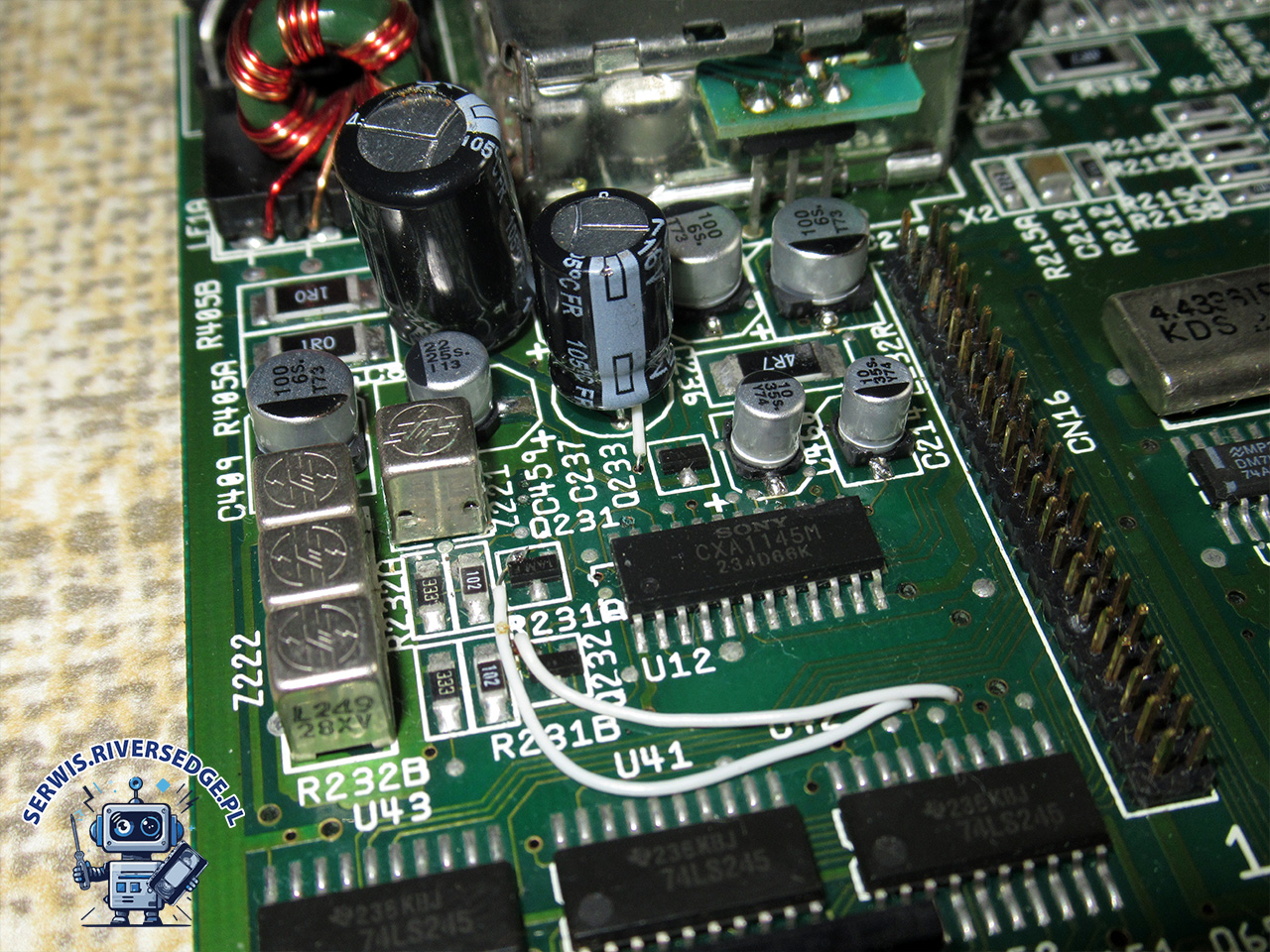

Amiga po pierwszym uruchomieniu wyświetlała po RGB wyłącznie niebieski kolor (sygnał composite był prawidłowy), a podczas testów diagnostycznych okazało się, że nie działa fire w porcie drugim. Druga z wymienionych usterek została szybko namierzona i naprawiona. W celu przywrócenia pozostałych kolorów w Amidze 600, musiałem dokonać rekonstrukcji połączeń sygnałów R i G idących z układu U12. Operacja zakończyła się pomyślnie. Komputer zaczął wyświetlać prawidłowe kolory, a testy peryferii nie wykazały żadnych usterek.

Łącznie naprawa komputera trwała trzy dni. Prace serwisowe zakończyłem 28 czerwca 2026 r.

Poniższe zdjęcia prezentują przebieg naprawy.

Jeżeli chcesz, by Twój retro komputer został ożywiony, zapraszam do kontaktu ze mną za pośrednictwem formularza kontaktowego.
