Mission (Im)possible: Przywracanie do życia stacji Commodore 1541 II z zalanej piwnicy

Historia urządzenia

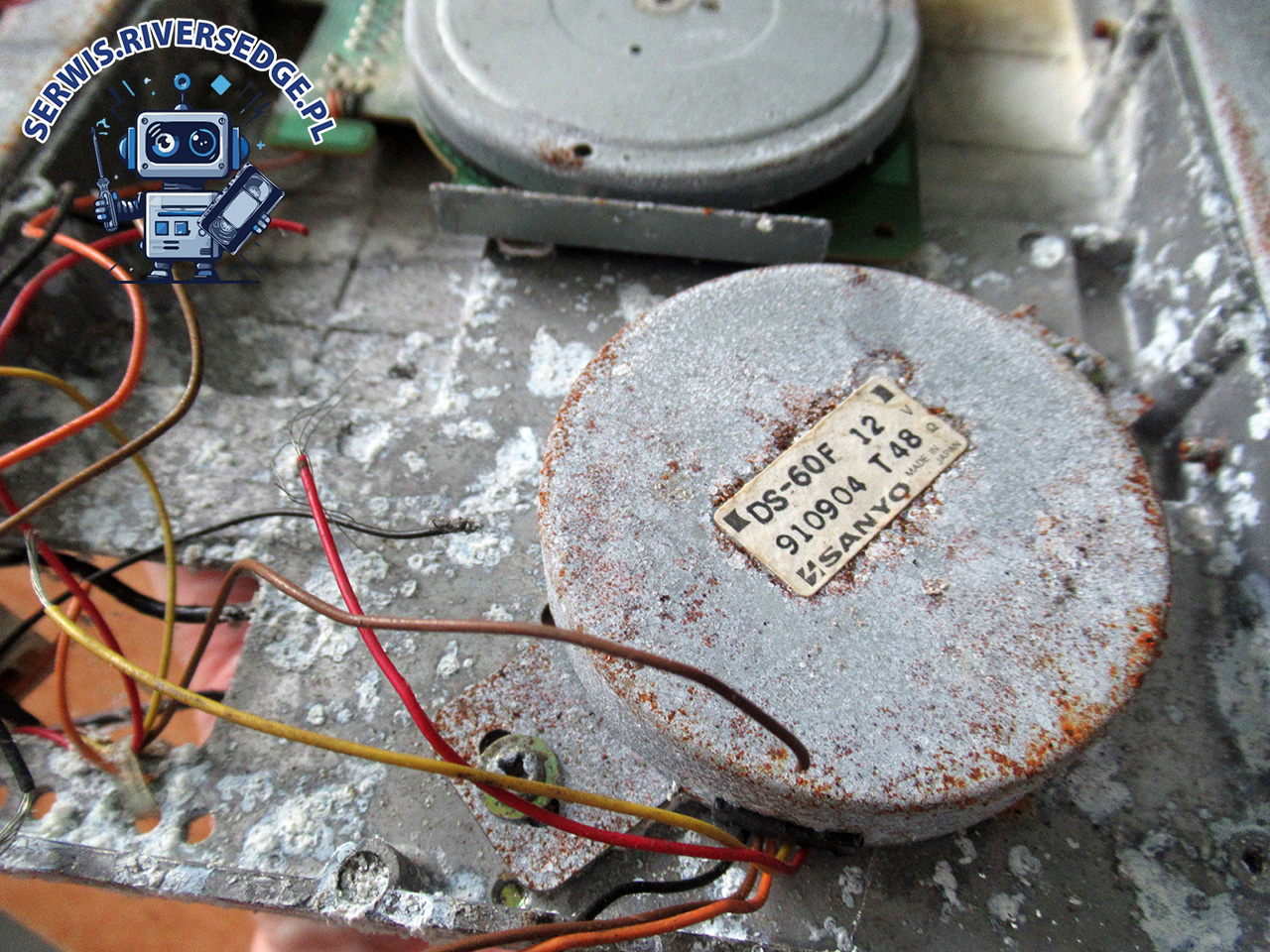

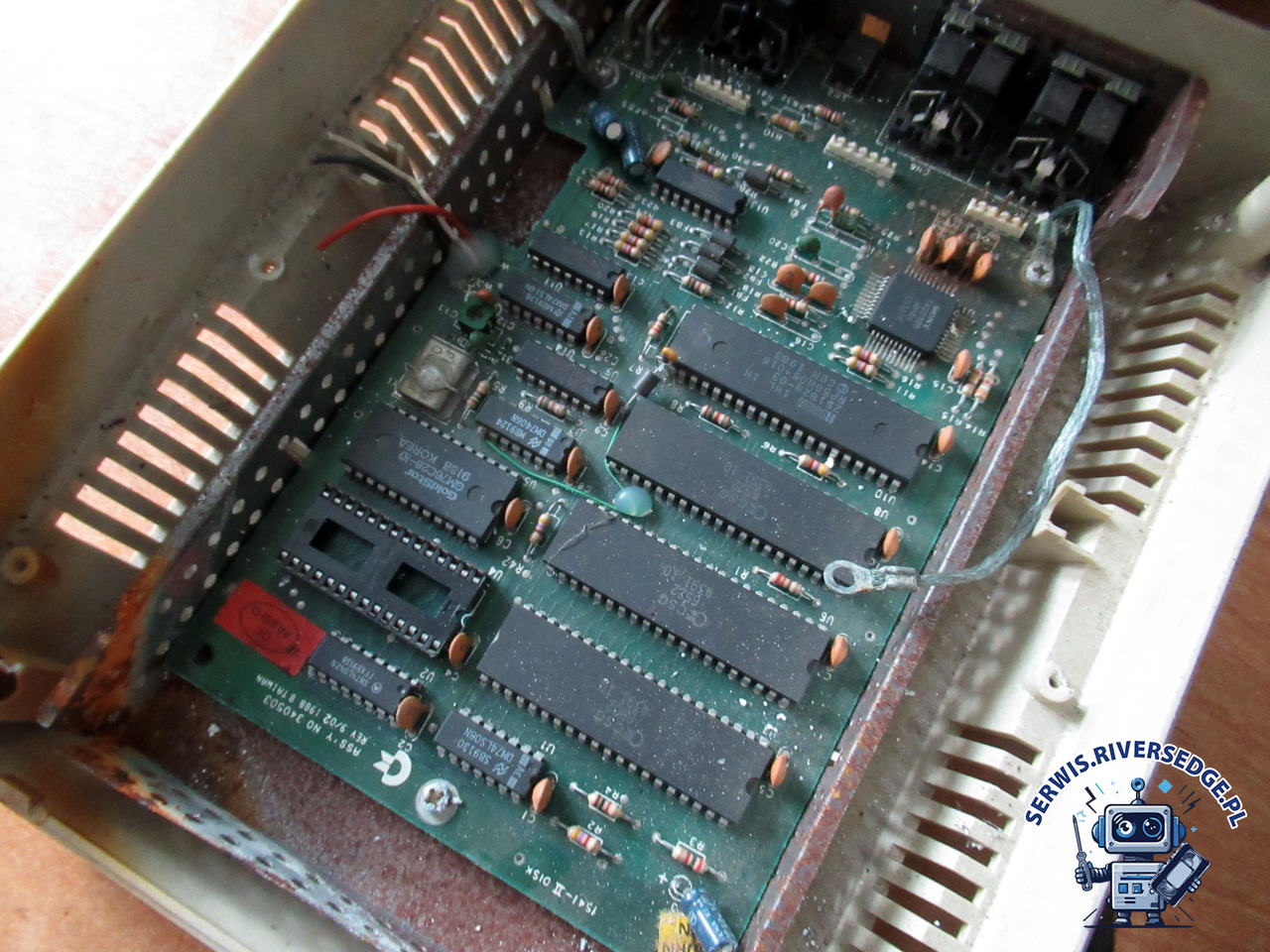

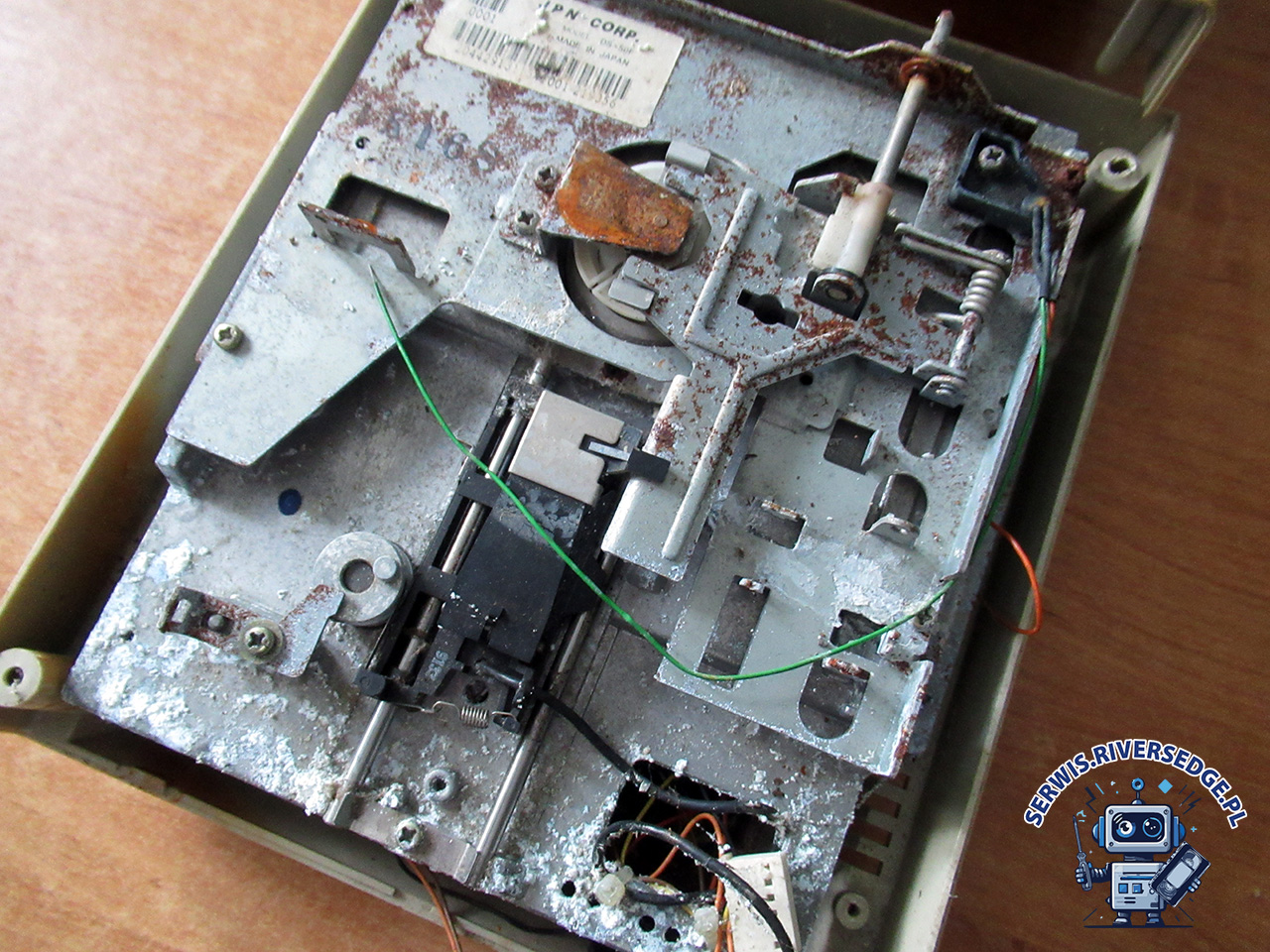

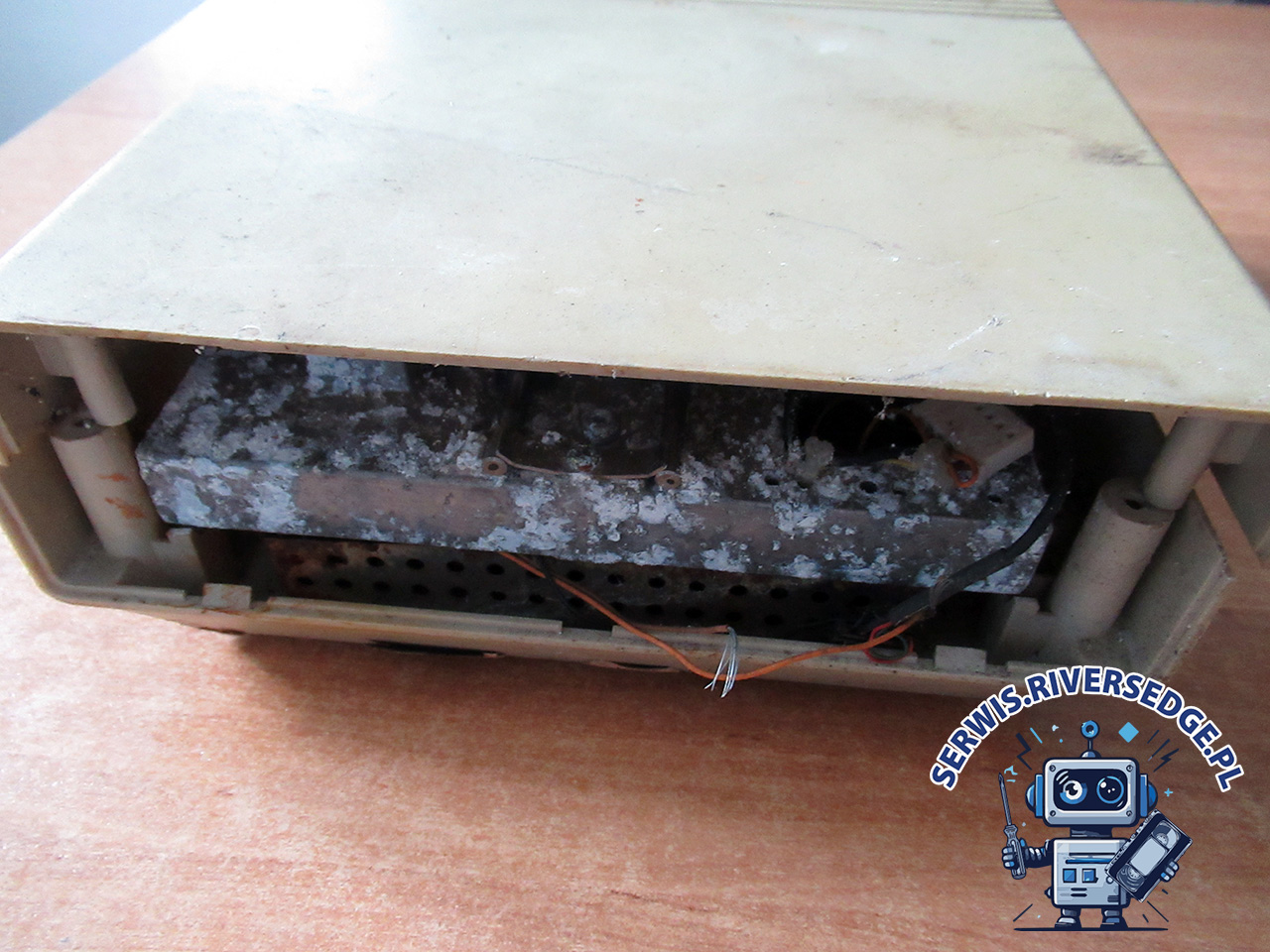

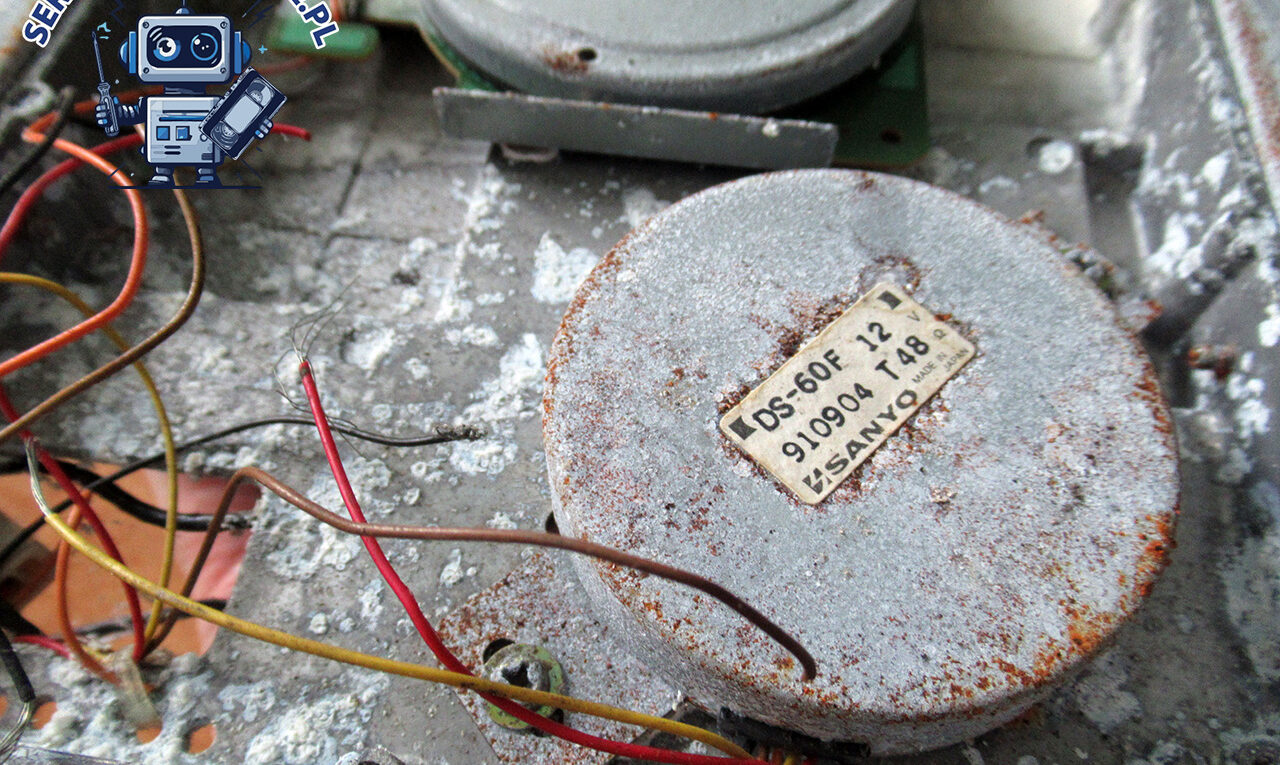

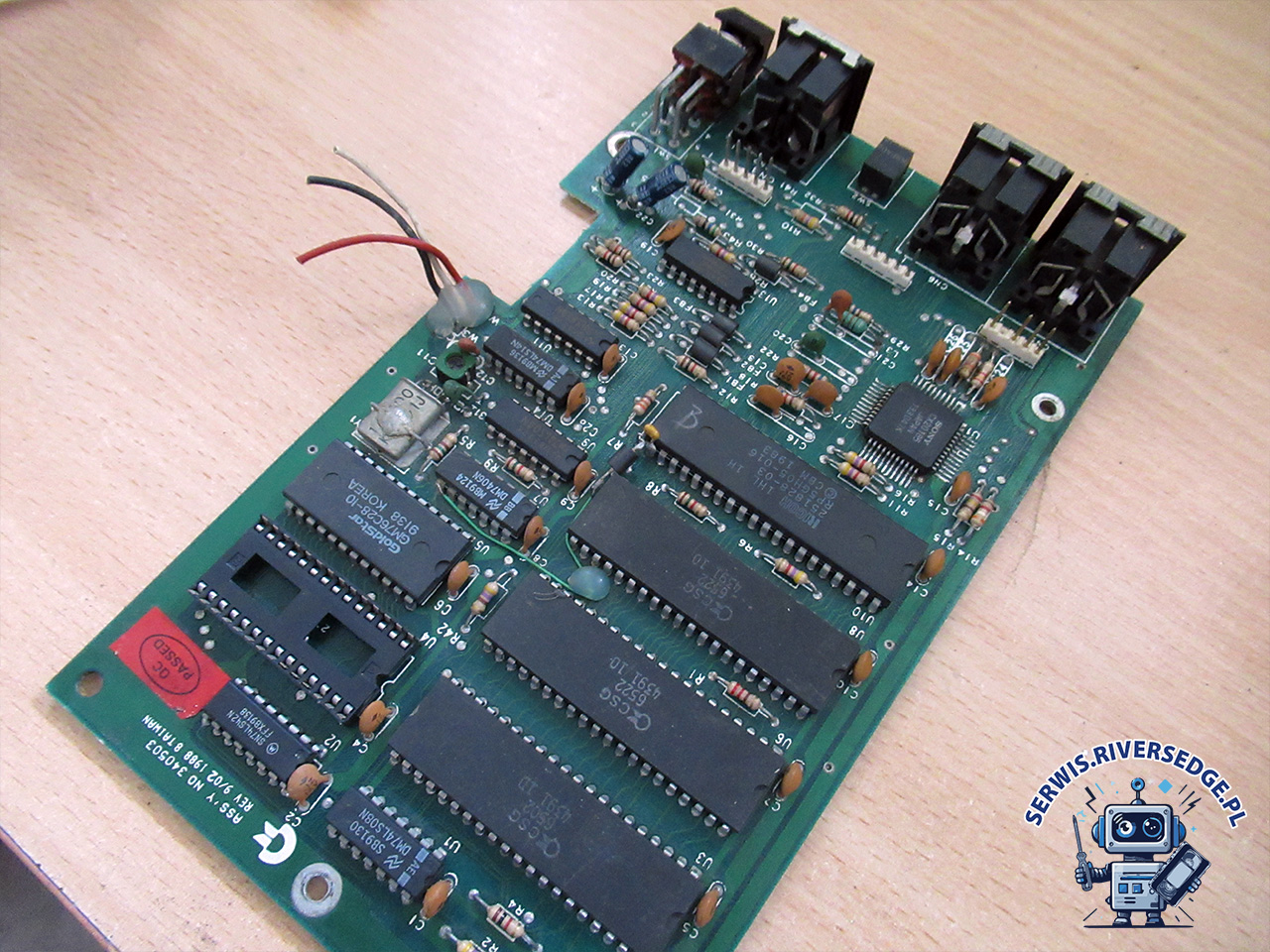

Stacja dyskietek 1541 II z kolekcji Reseta. Została odnaleziona w zalanej piwnicy bez przedniego panelu i kluczyka z bardzo mocno skorodowanym i zniszczonym napędem. Płyta główna była pozbawiona diód sygnalizacyjnych oraz układu DOS ROM.

Ożywianie stacji 1541 II z zalanej piwnicy

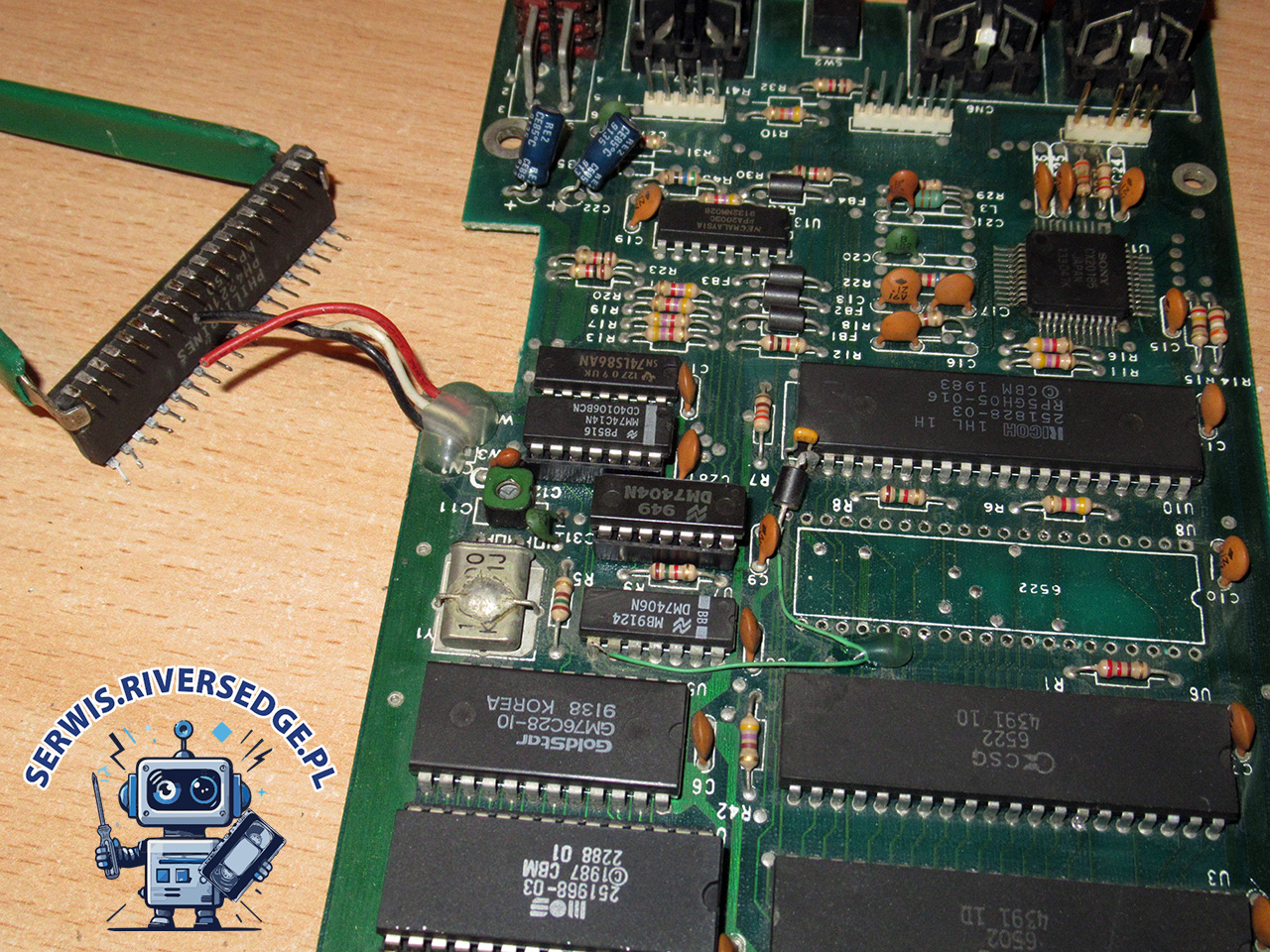

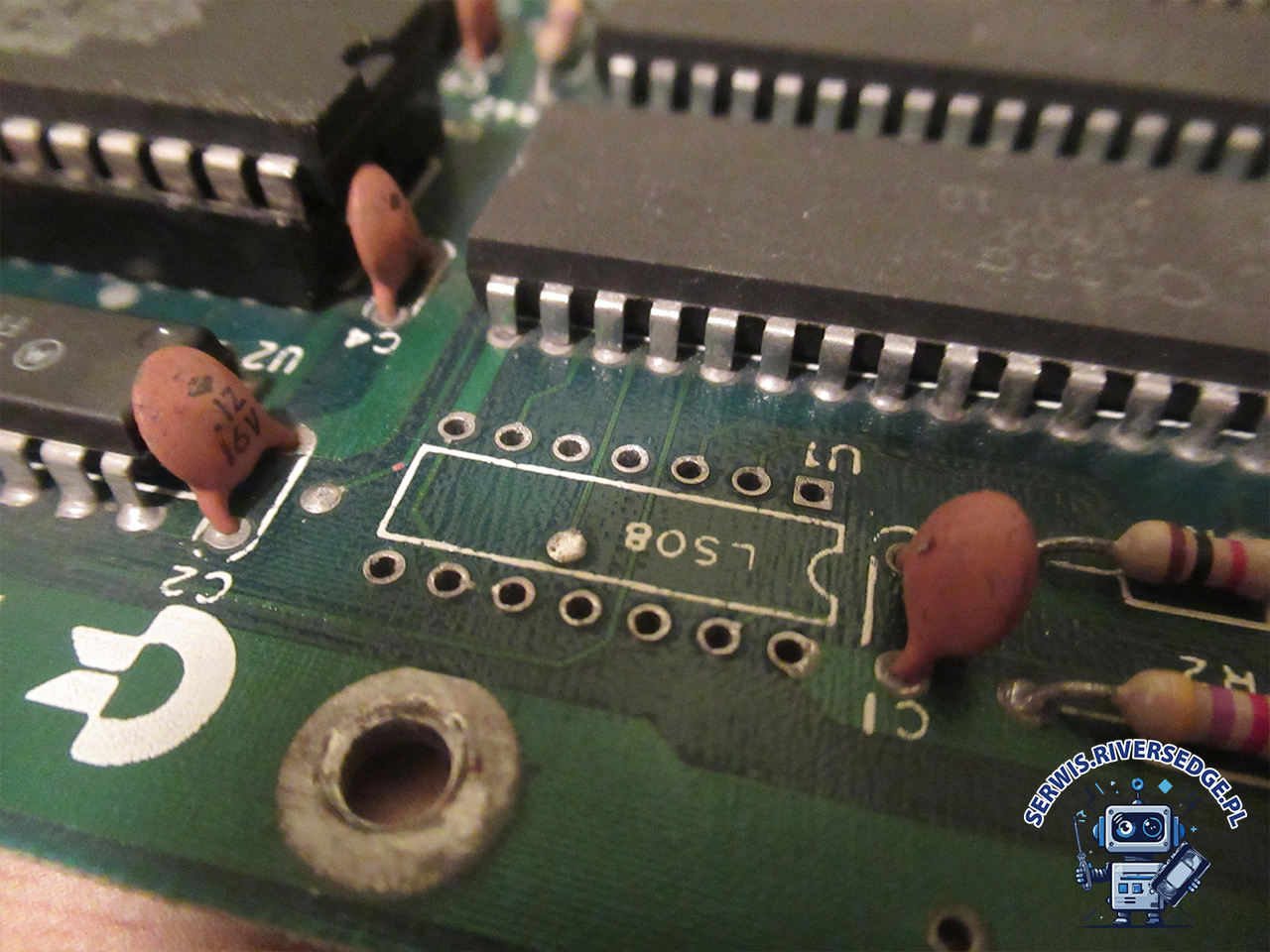

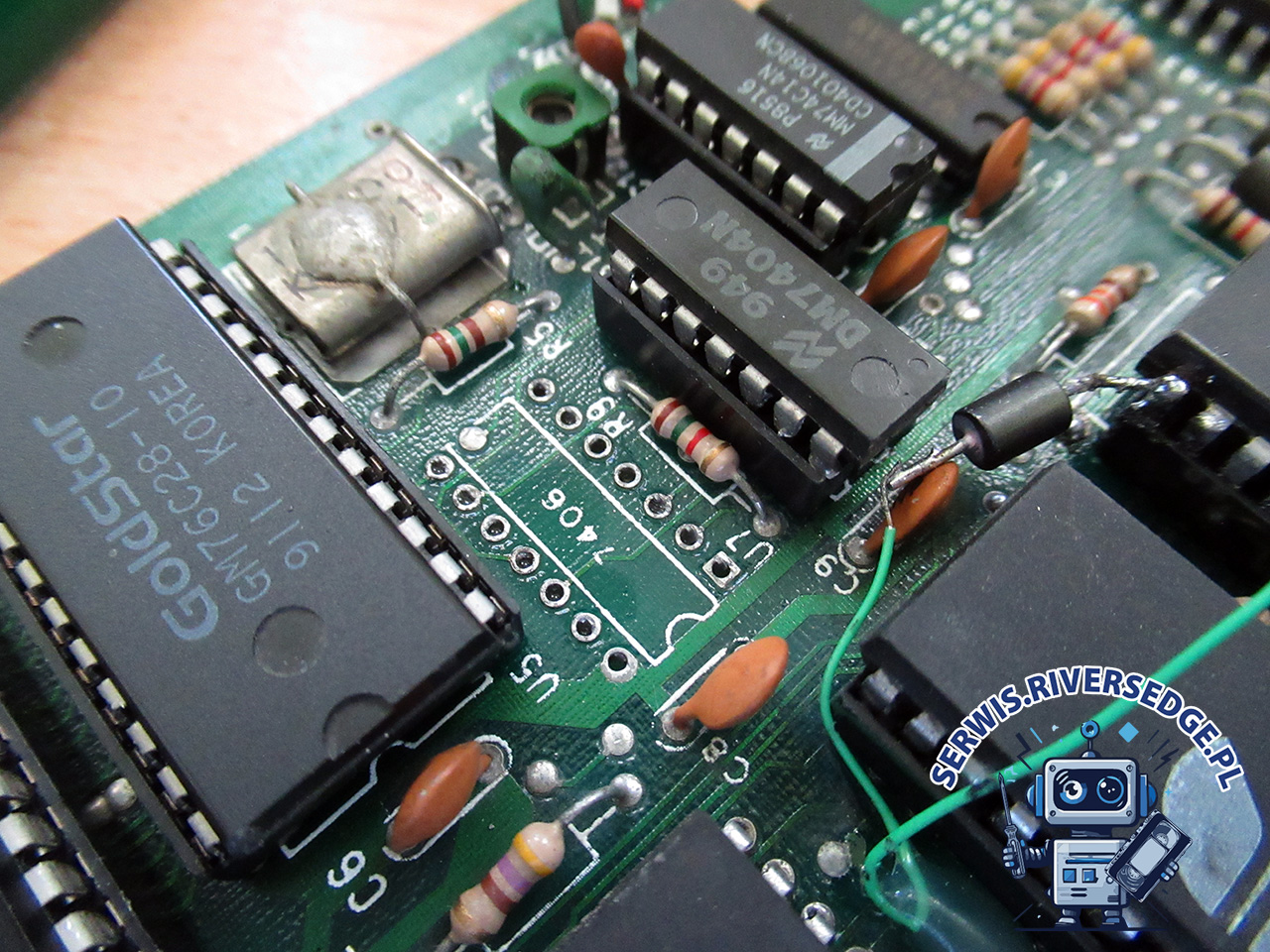

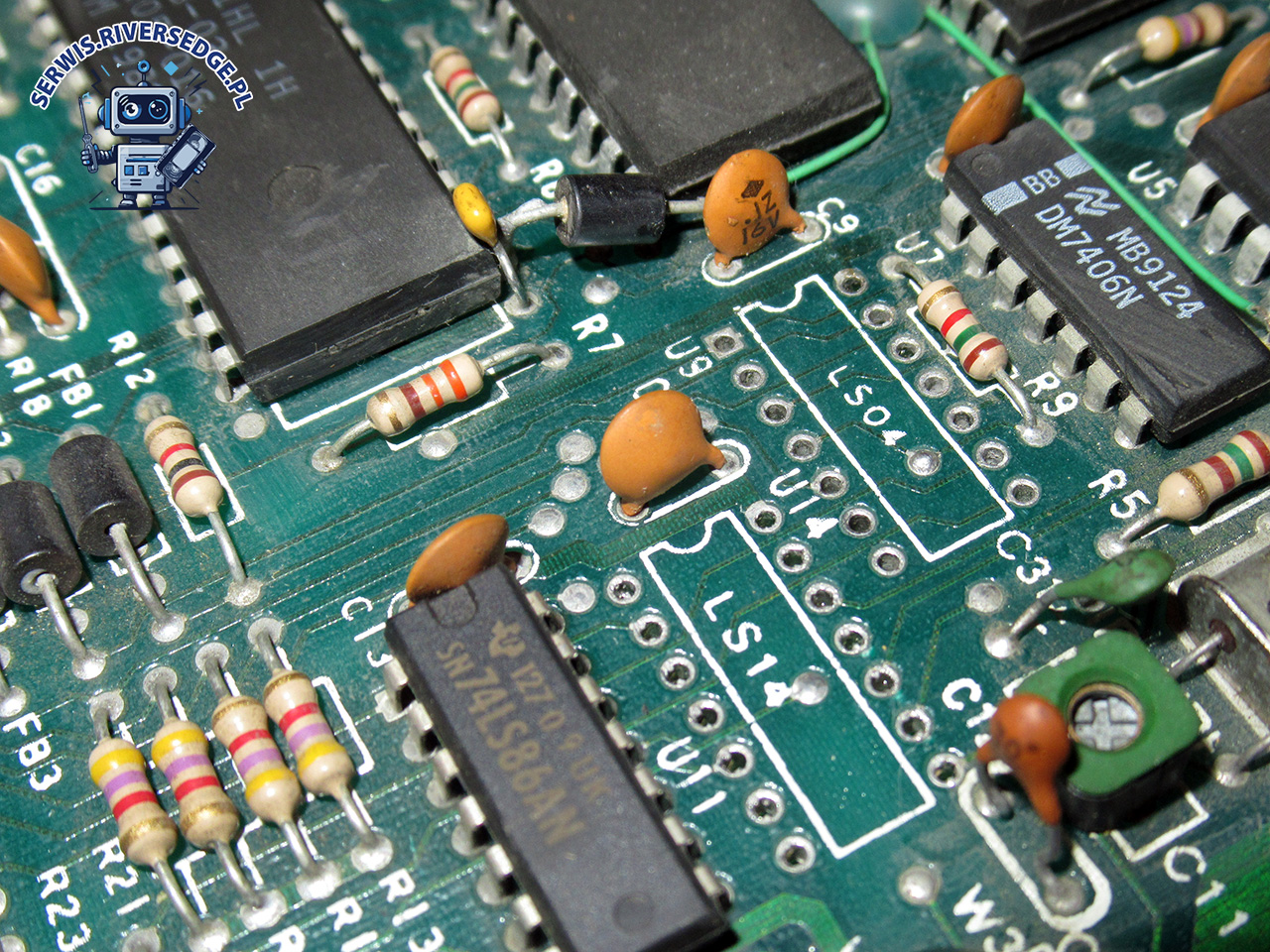

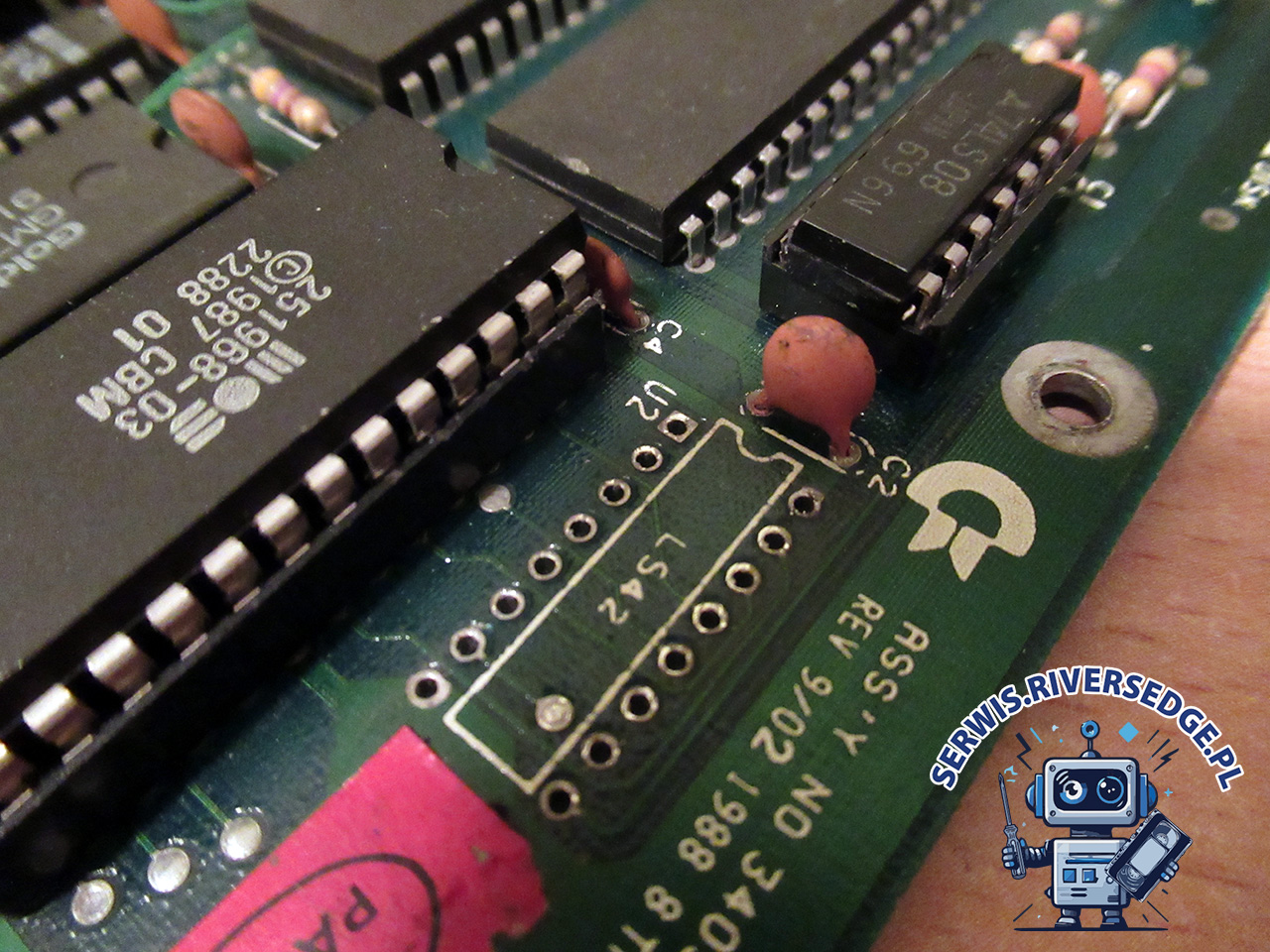

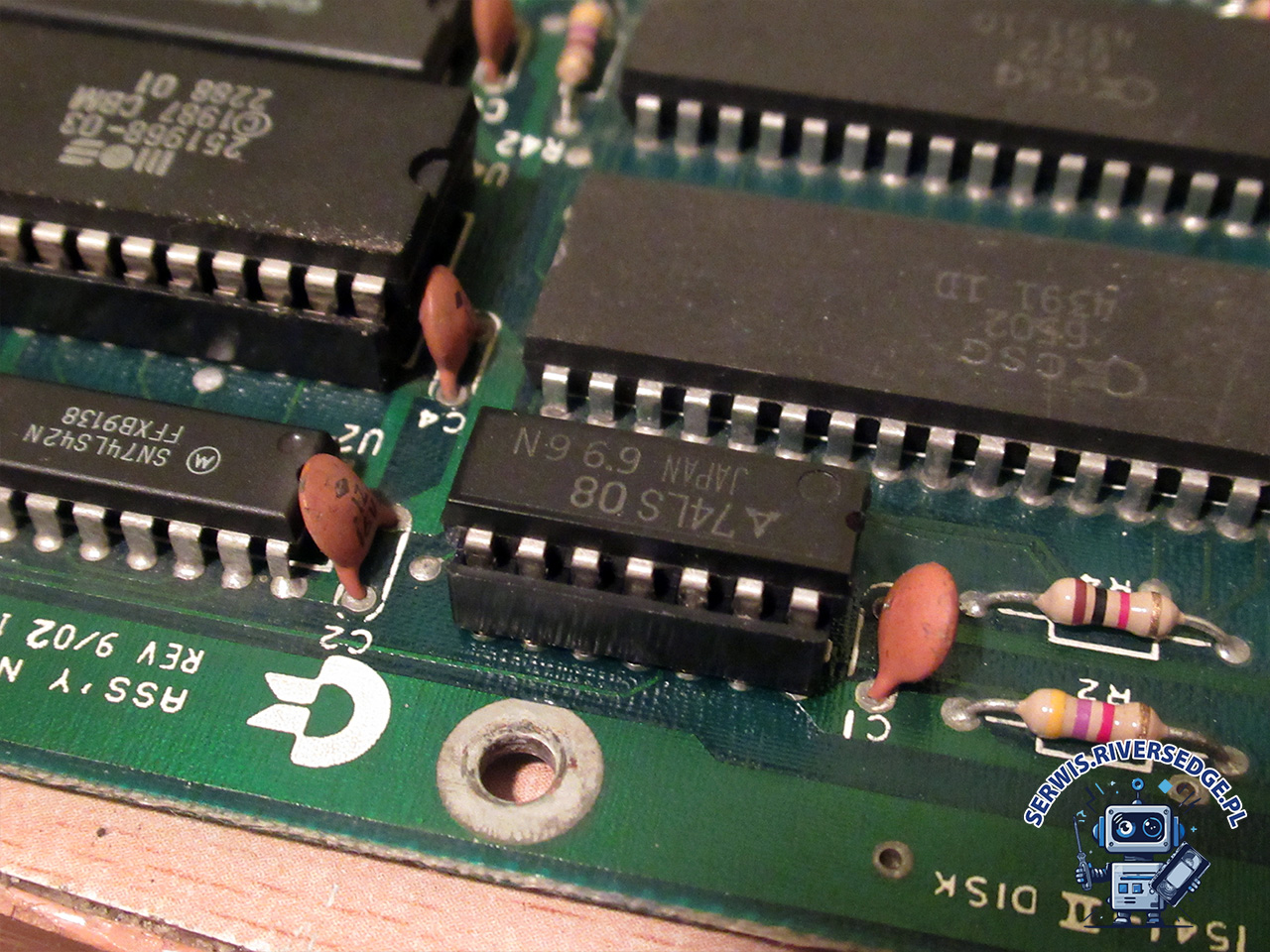

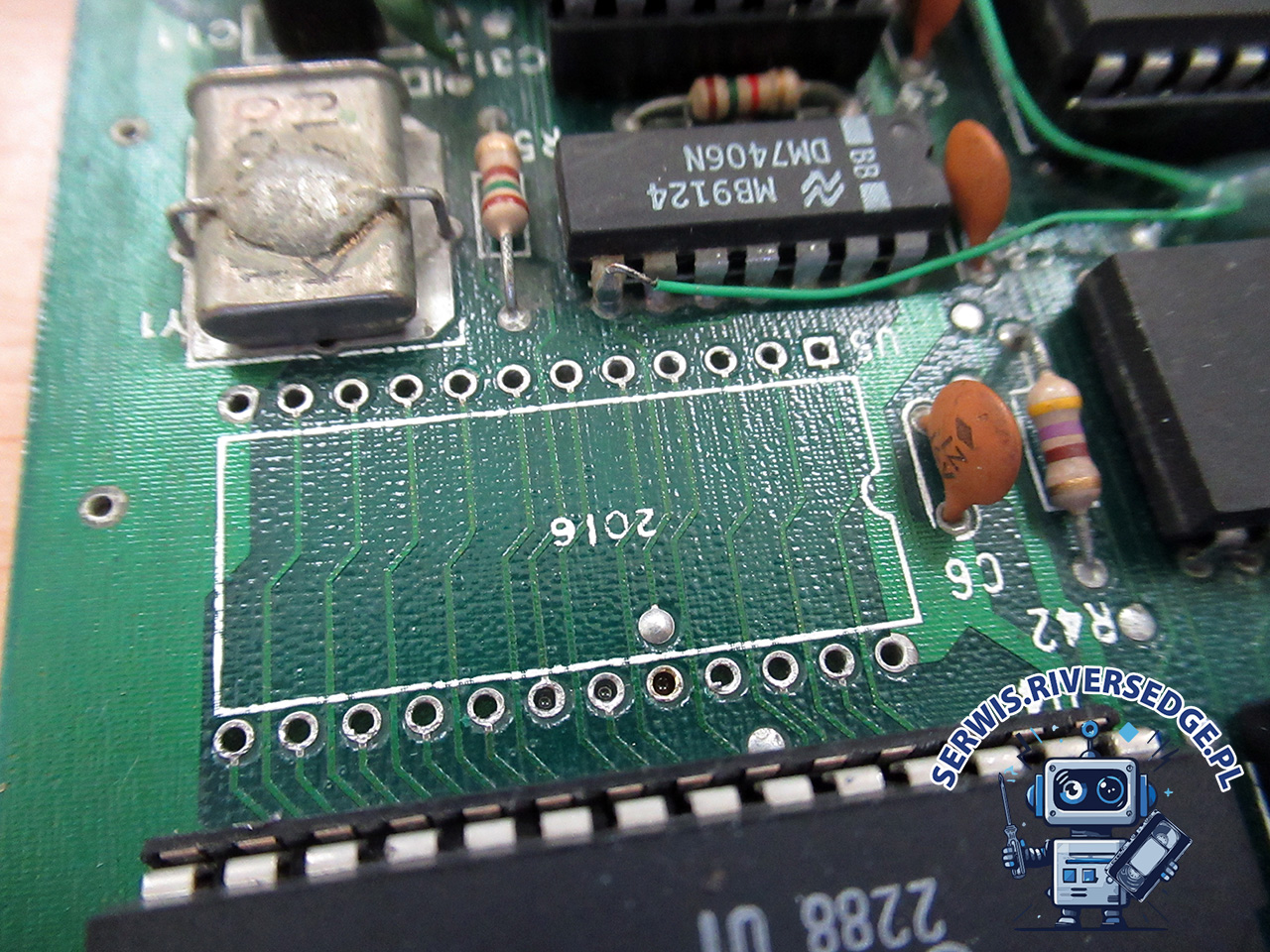

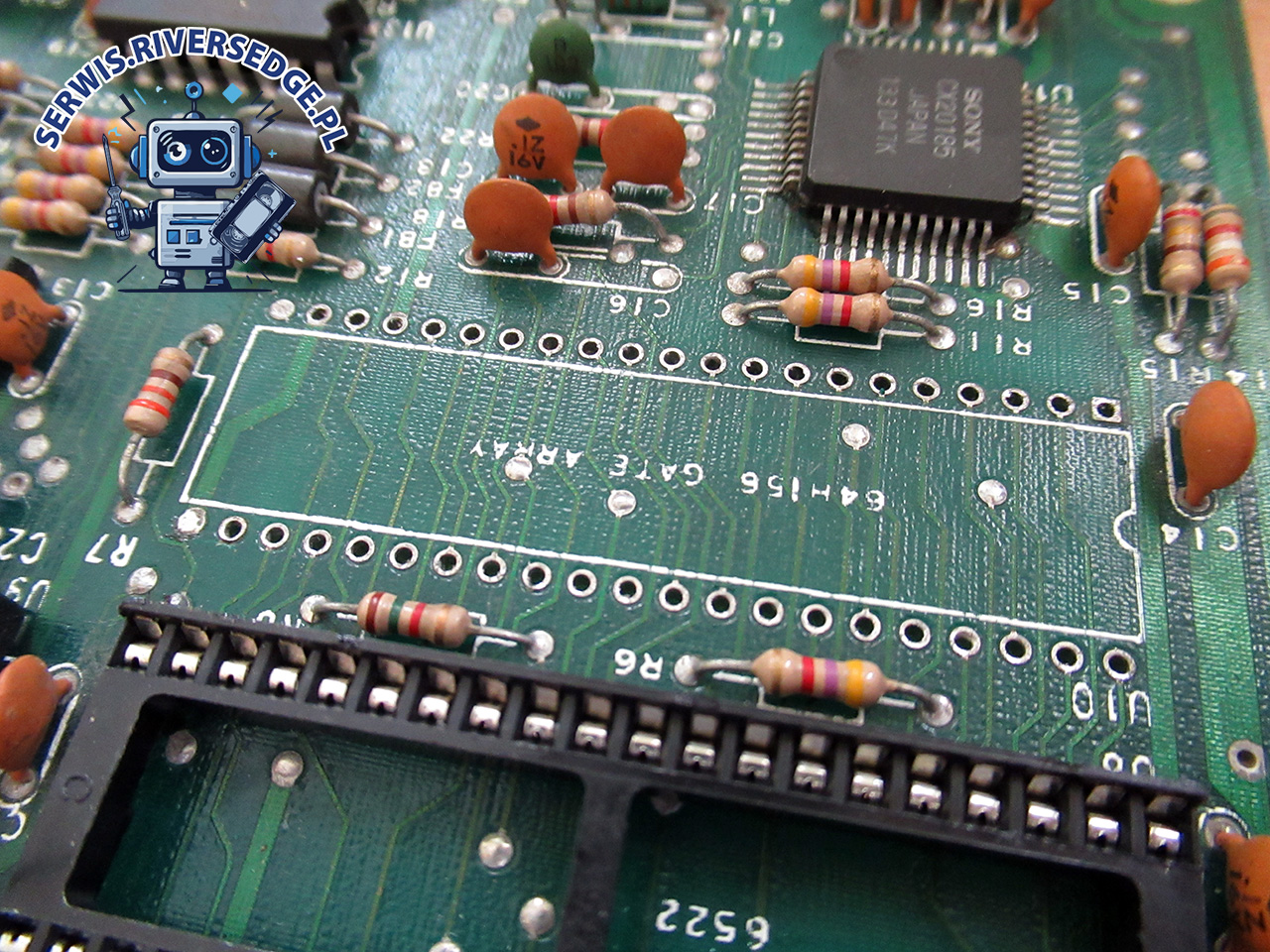

Po pierwszych oględzinach uznałem, że priorytetem jest próba uruchomienia płyty głównej, którą w pierwszej kolejności oczyściłem z zabrudzeń. Po zainstalowaniu sprawnego ROM-u z DOS-em przystąpiłem do testów. Oczywiście okazały się one niepomyślne. Płyta główna była w ciągłym resecie i nie przechodziła inicjalizacji. Rozpocząłem diagnostykę od układów odpowiadających za linię RESET w stacji (U1, U7, U14). Okazały się uszkodzone. Po ich wymianie stacja zachowywała się identycznie. Następnie zdiagnozowałem uszkodzenie U2, U8 (VIA), U10 (Gate Array), a nawet U5 (2016). W tym momencie zaczynało do mnie docierać, że naprawiana przeze mnie płyta główna 1541 II była kompletnie „zjarana” niszczycielskim zasilaniem i być może z tego powodu wylądowała lata temu w wilgotnej piwnicy. Na dodatek U9 również był usmażony. W tym momencie koszty naprawy stacji zaczynały powoli przewyższać jej wartość. Ale… czego się nie robi z pasji!

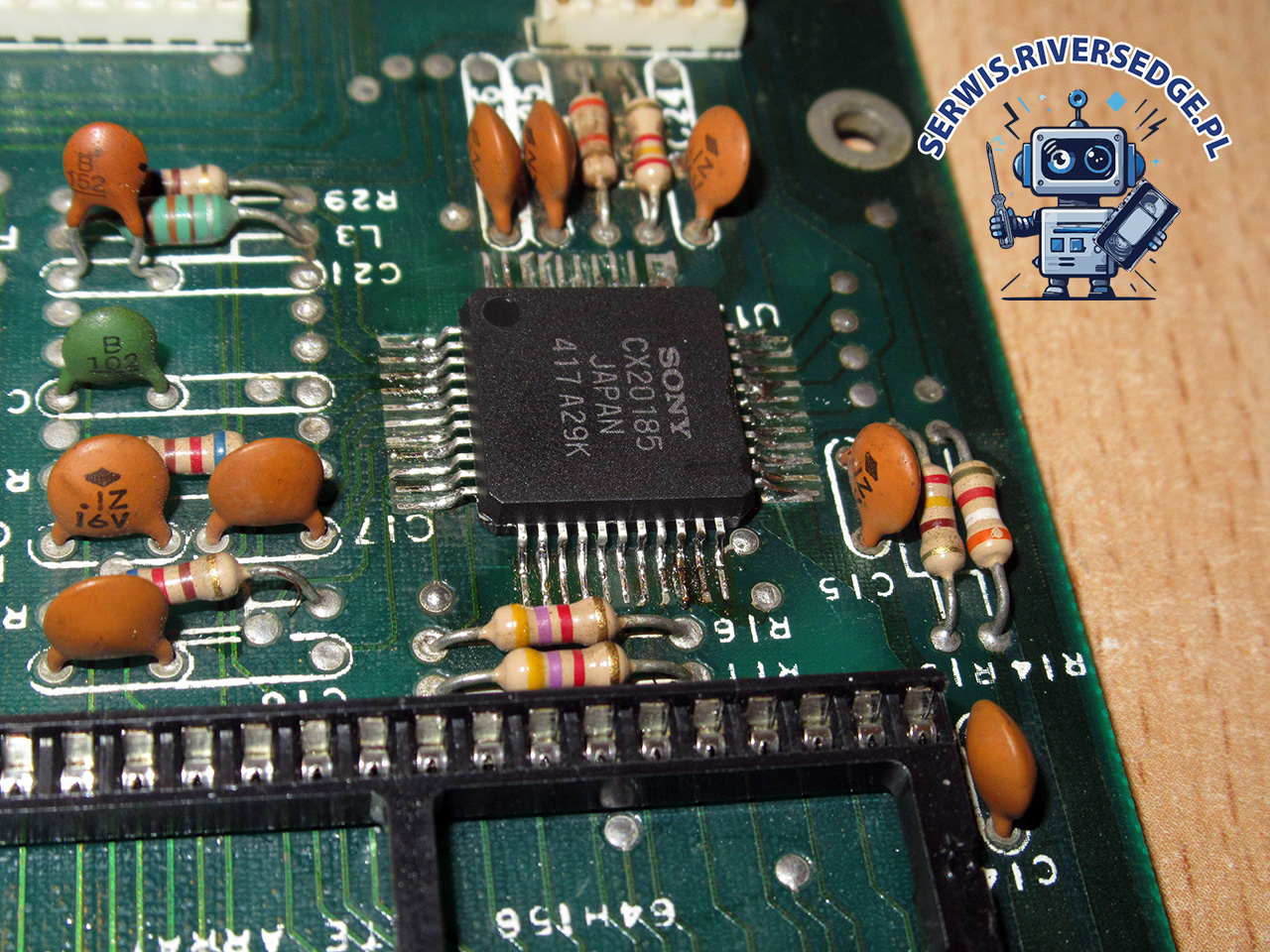

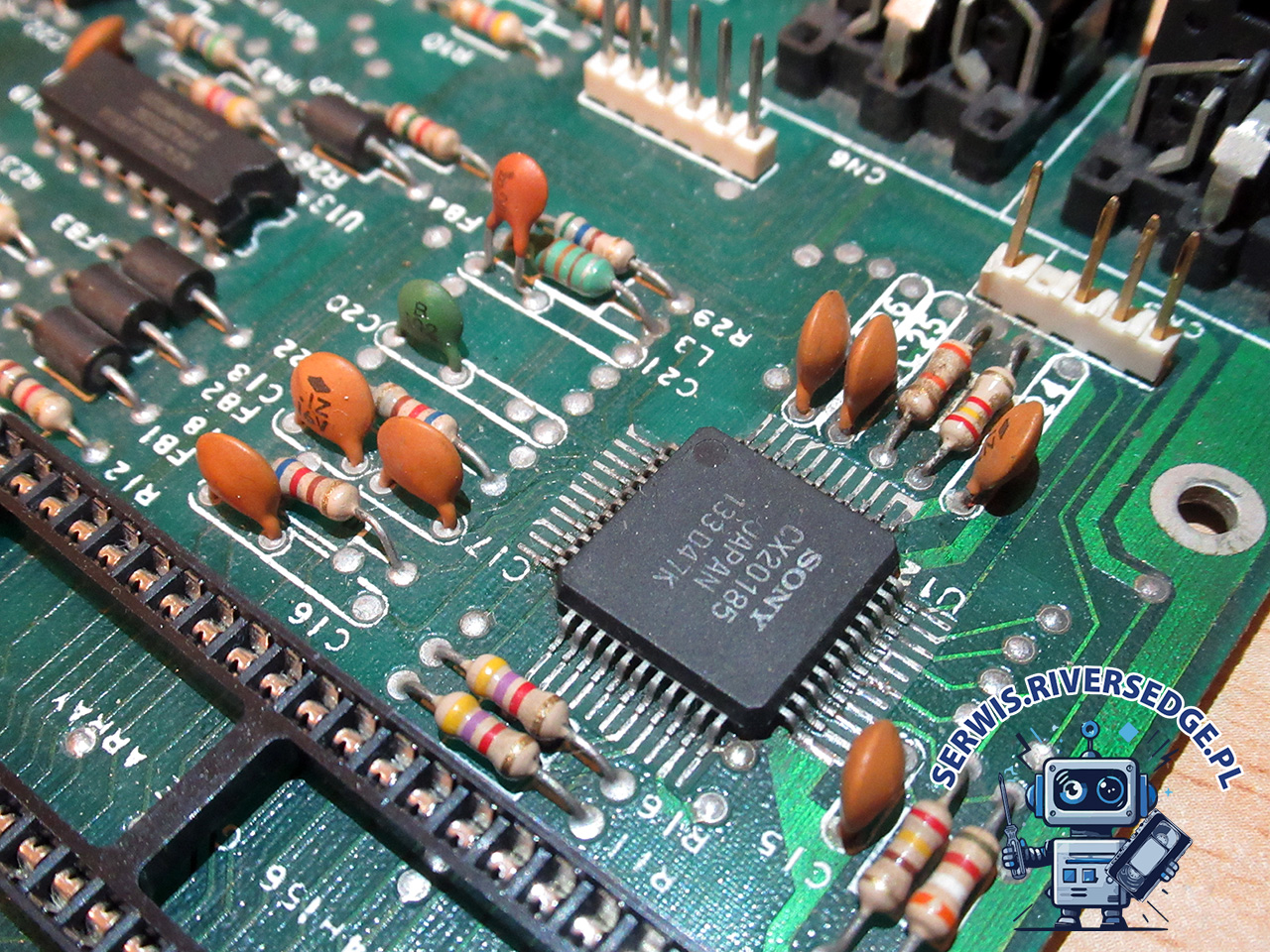

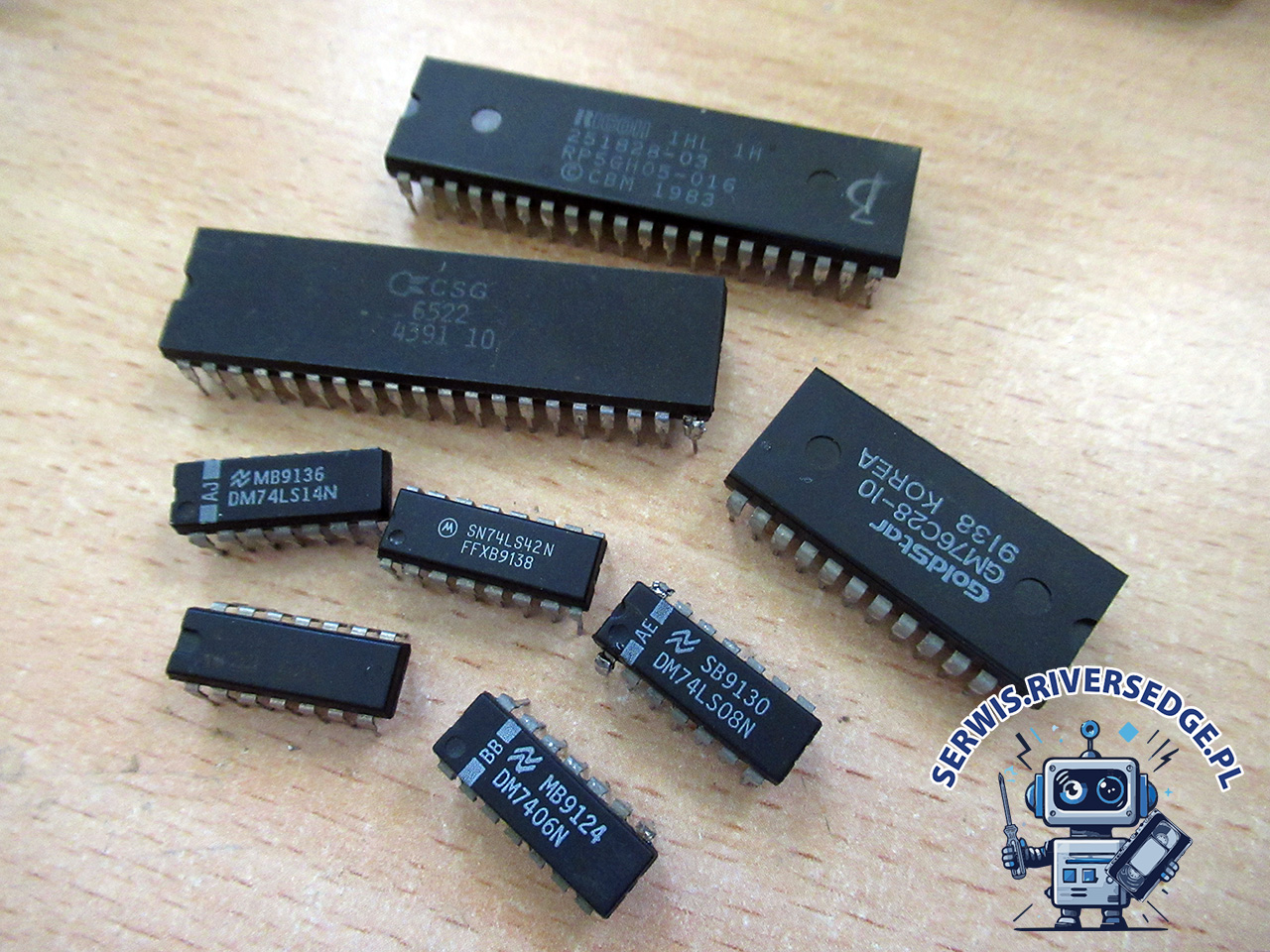

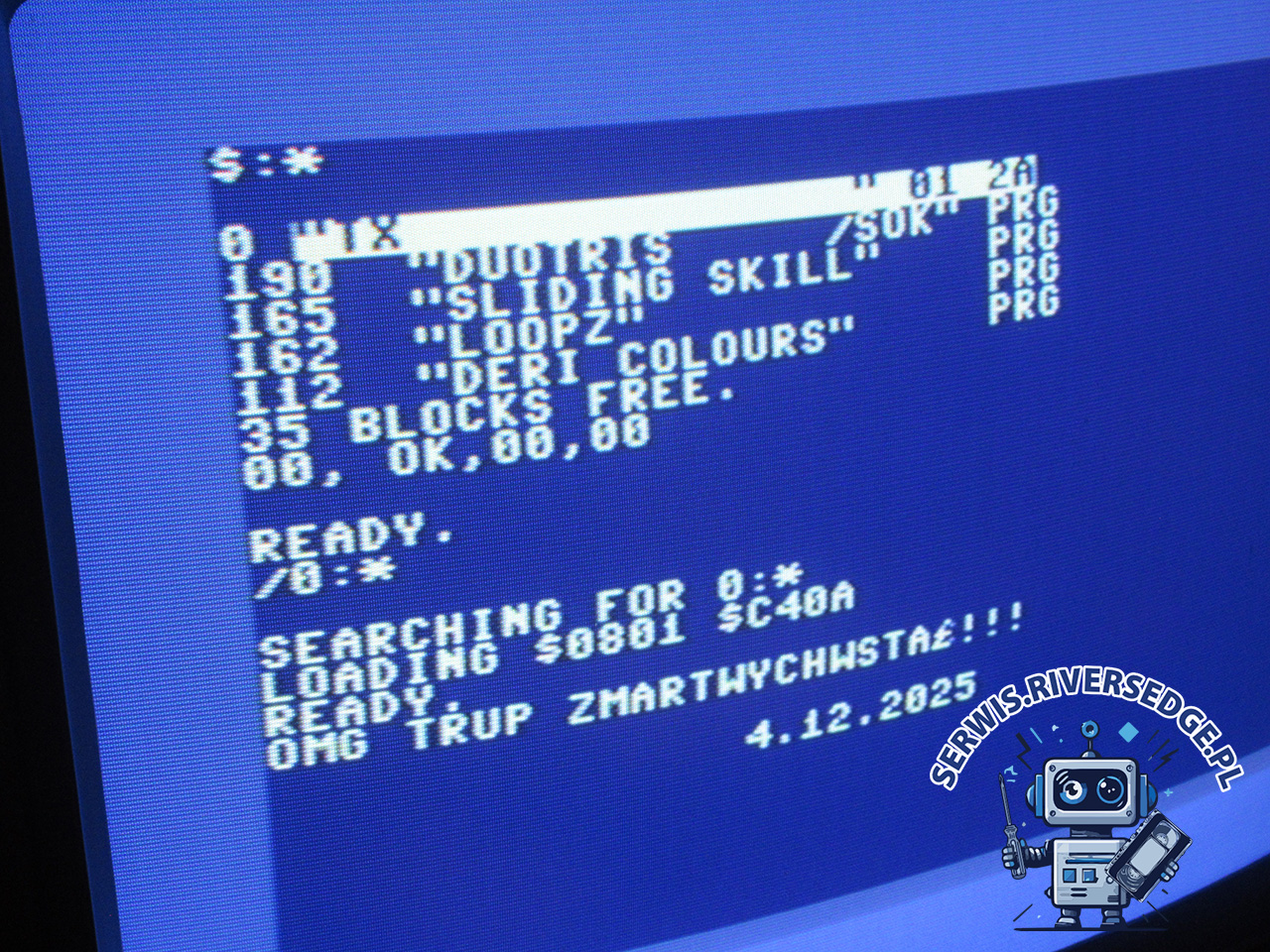

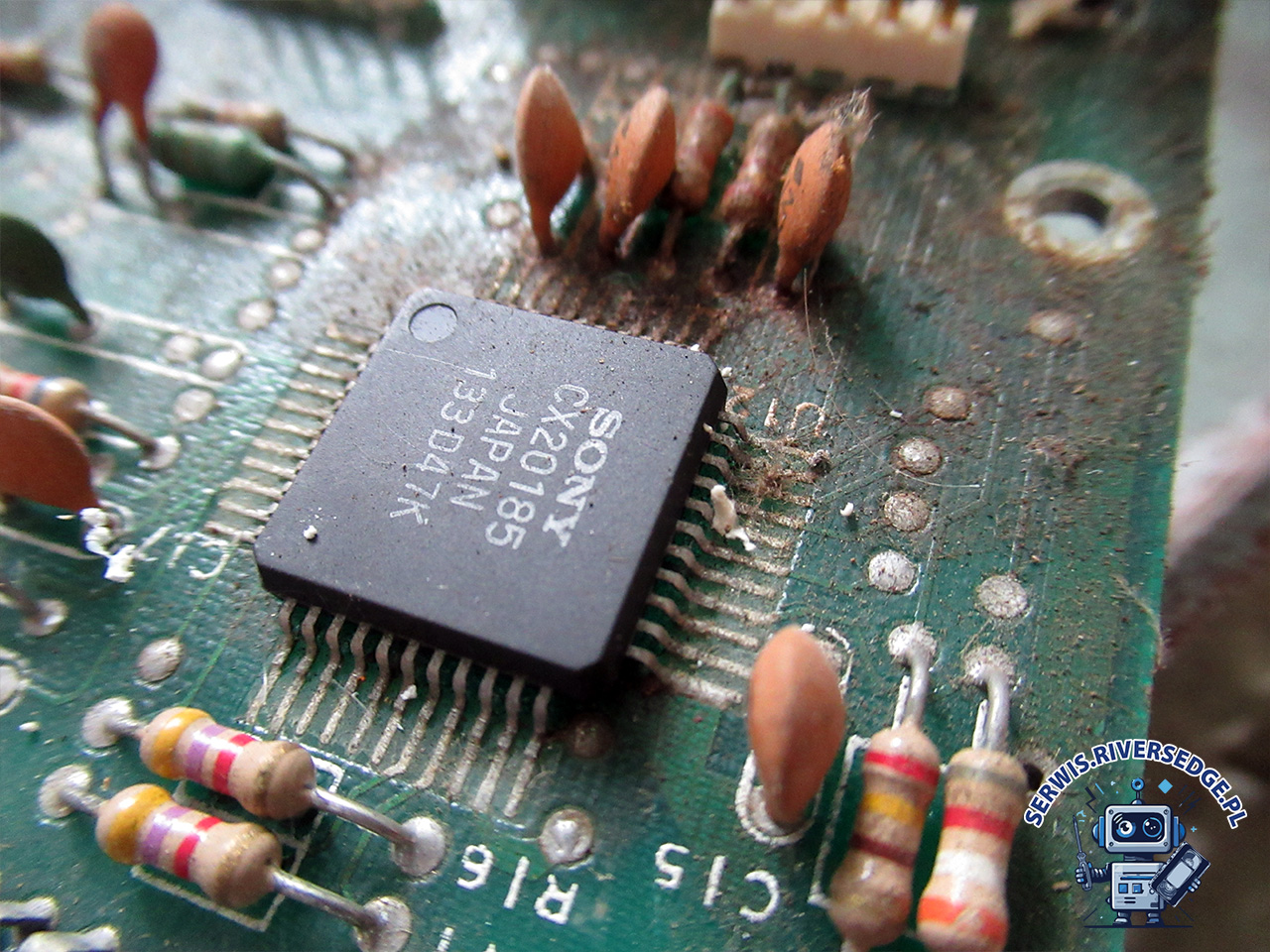

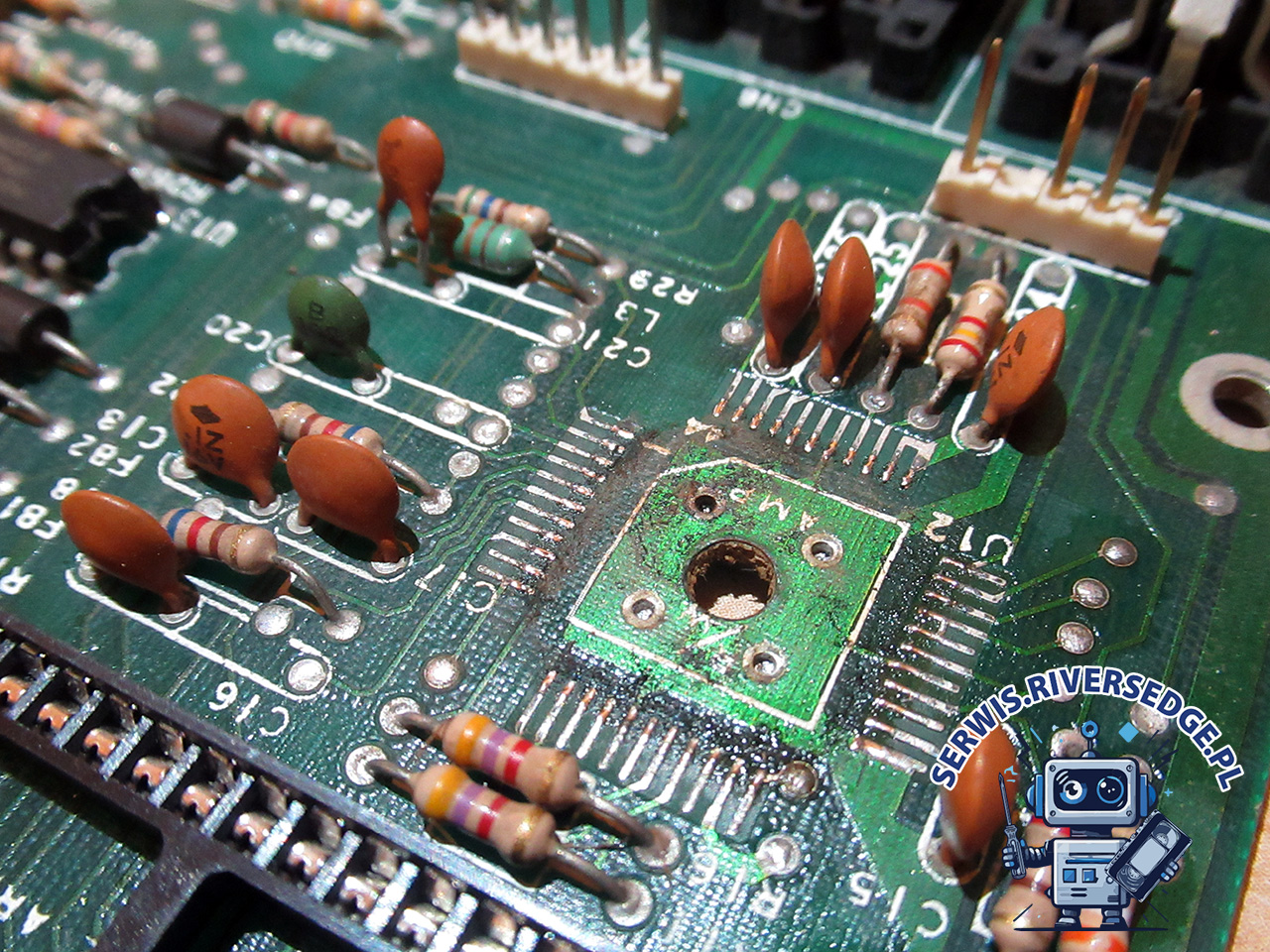

Dzięki mojej intensywnej pracy polegającej na sukcesywnej wymianie uszkodzonych układów, stacja odzyskała częściową sprawność. To znaczy próbowała czytać dyskietkę, ale jej się to nie udawało. Diagnoza mogła być tylko jedna: wzmacniacz CX20185, notabene coraz trudniej dostępny. Po jego wymianie stacja zaczęła prawidłowo odczytywać i zapisywać dane. To był prawdziwy SUKCES!

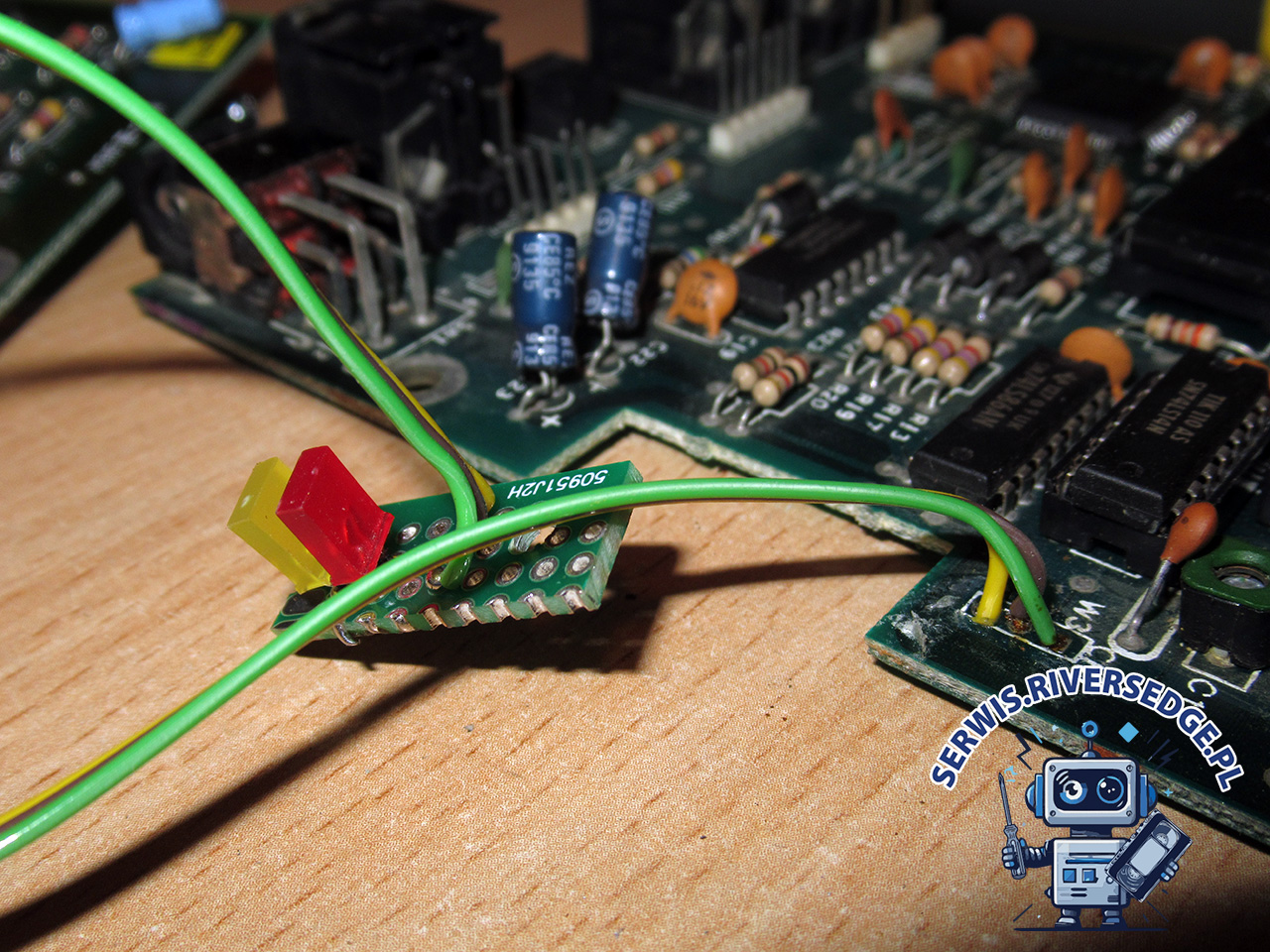

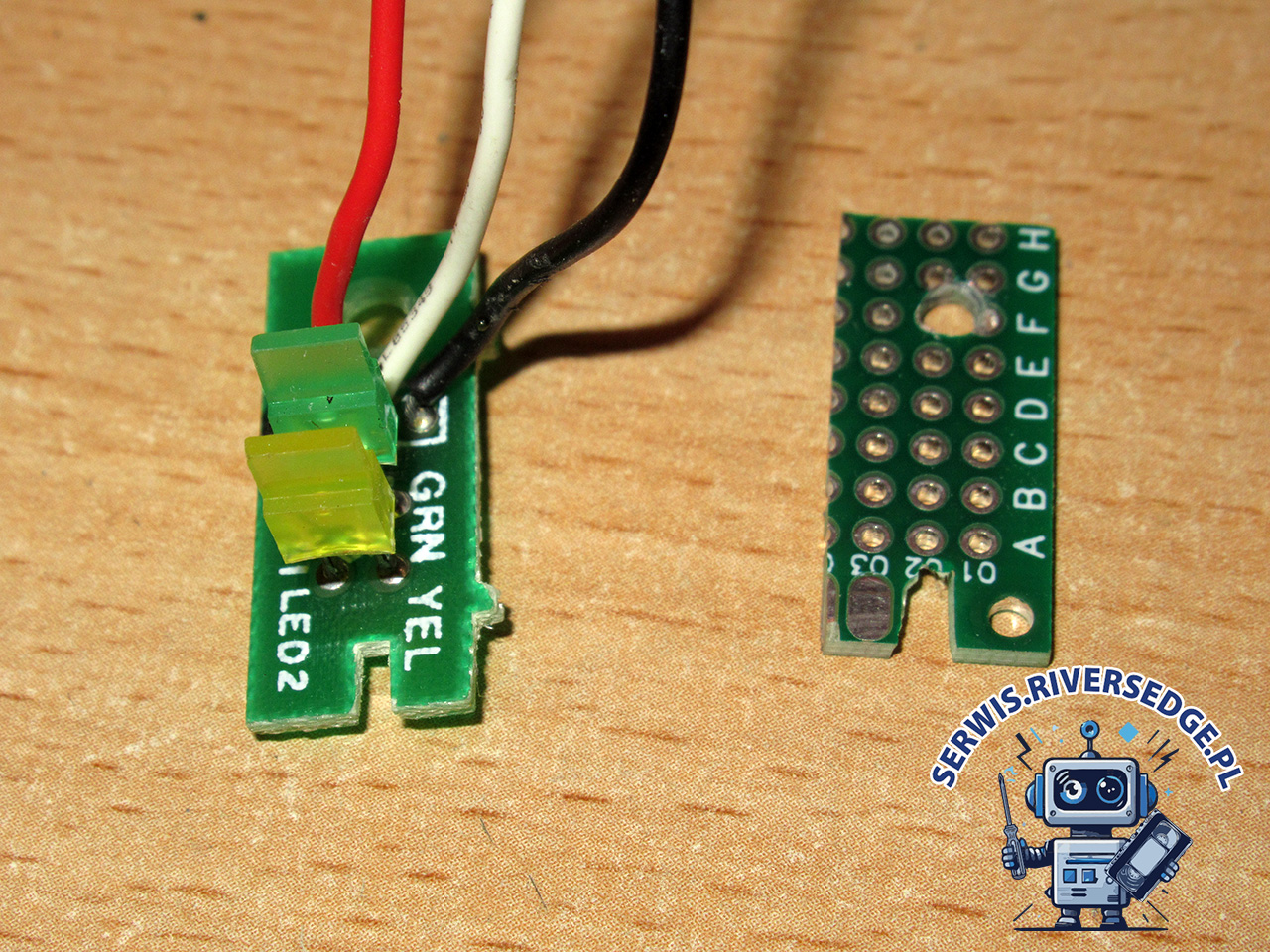

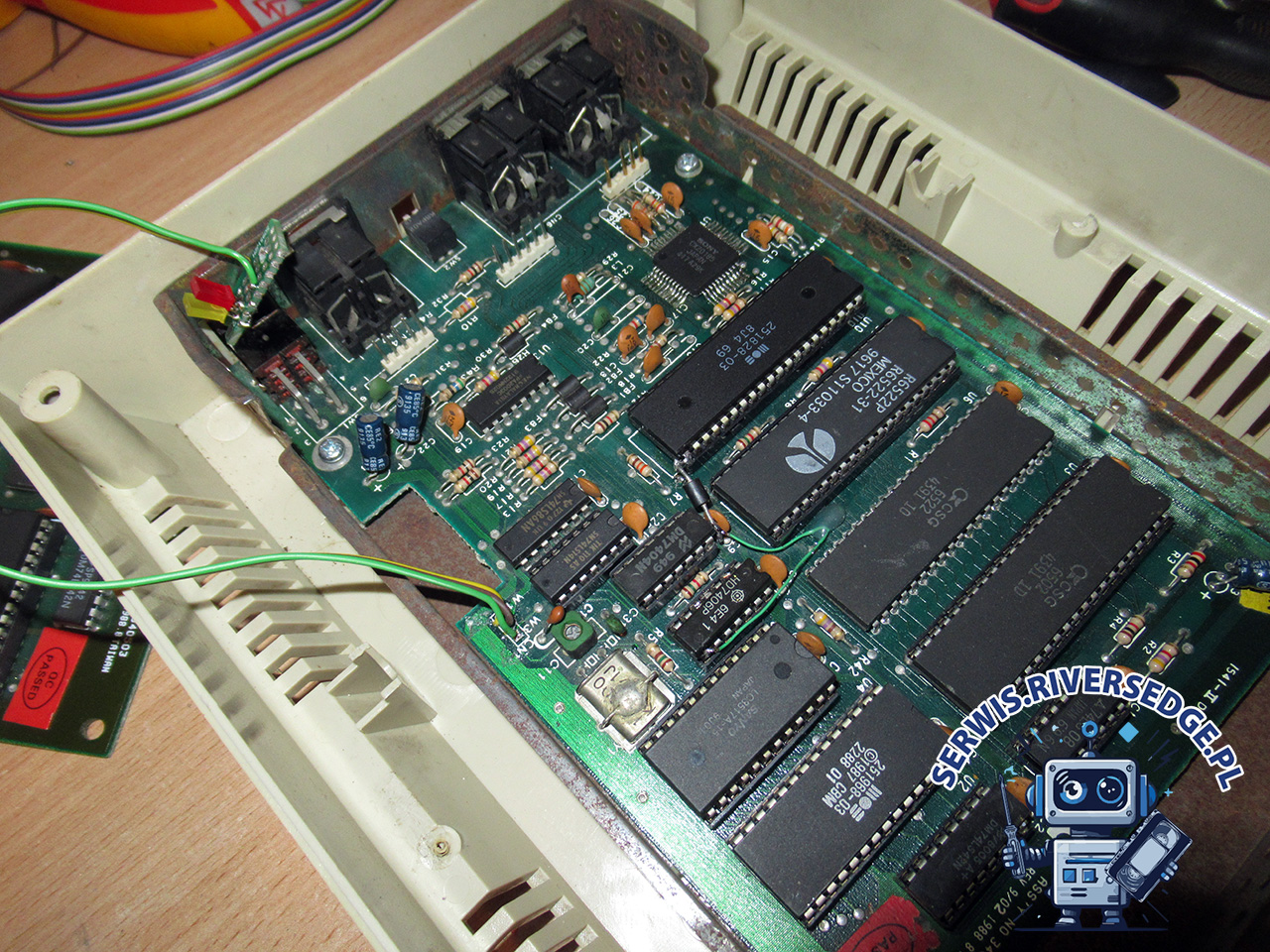

Na koniec pozostało dokonać rekonstrukcji brakujących diód sygnalizacyjnych, zamontować sprawny napęd oraz przedni panel i kluczyk wydrukowane na drukarce 3D. I w taki oto sposób stacja Commodore 1541 II z zalanej piwnicy dostała drugie życie.

Ze względu na stopień skomplikowania prac serwisowych oraz dłuższy czas oczekiwania na brakujące układy scalone, prace wykonywane były przez kilka miesięcy, od 4 lipca 2025 r. do 15 stycznia 2026  r.

Poniższe zdjęcia prezentują przebieg naprawy.
