Joystick nie działa do góry – naprawa Commodore 64

Opublikowano 19 listopada, 202521 listopada, 2025 przez V-12

Historia komputera

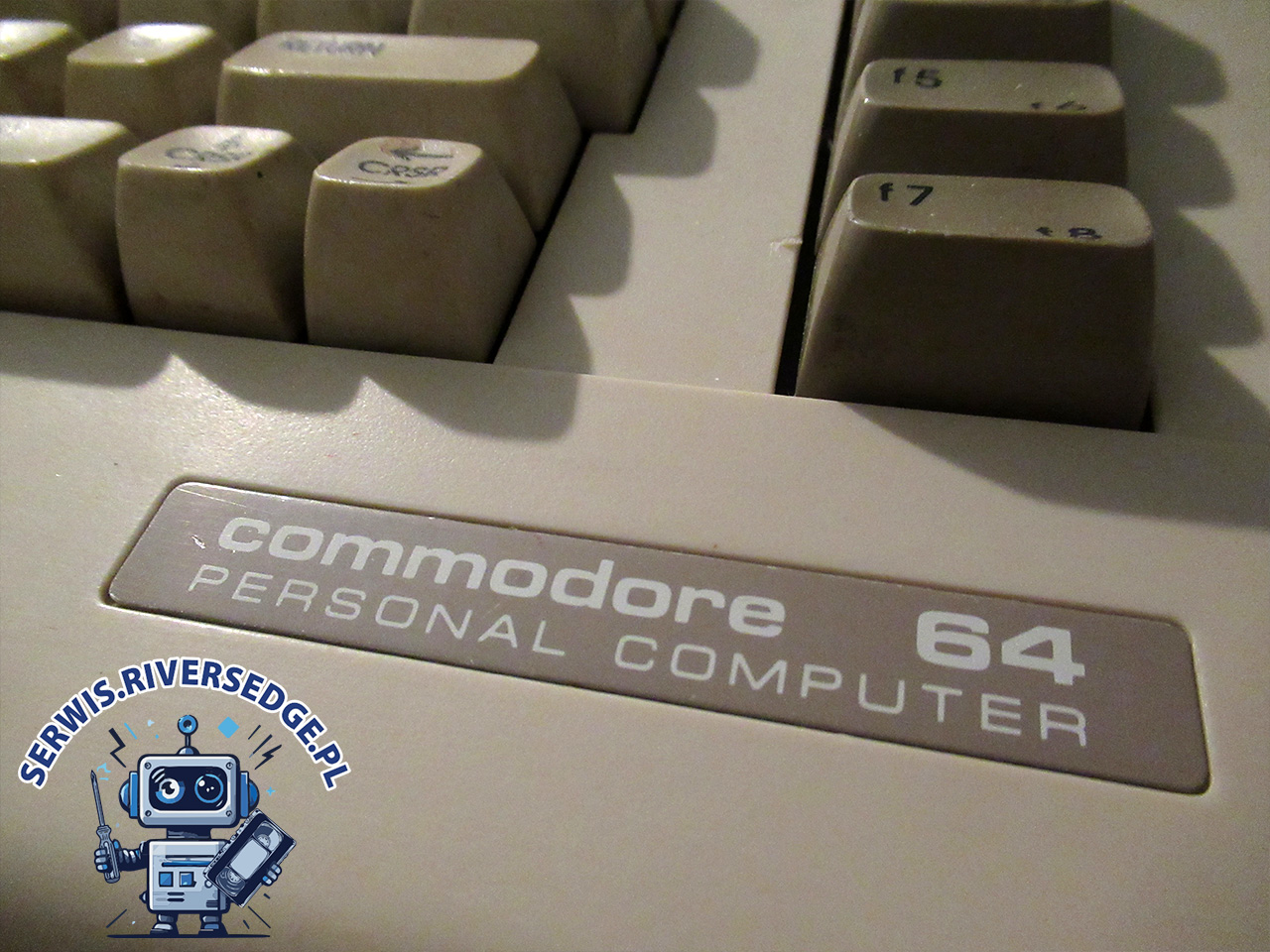

Komputer Commodore 64C z kolekcji Daniela. Przysłany na serwis w celu usunięcia usterki polegającej na braku działania kierunku „góra” w porcie drugim joysticka oraz wymiany tranzystora Q1.

Joystick w Commodore 64 nie działa do góry – naprawa

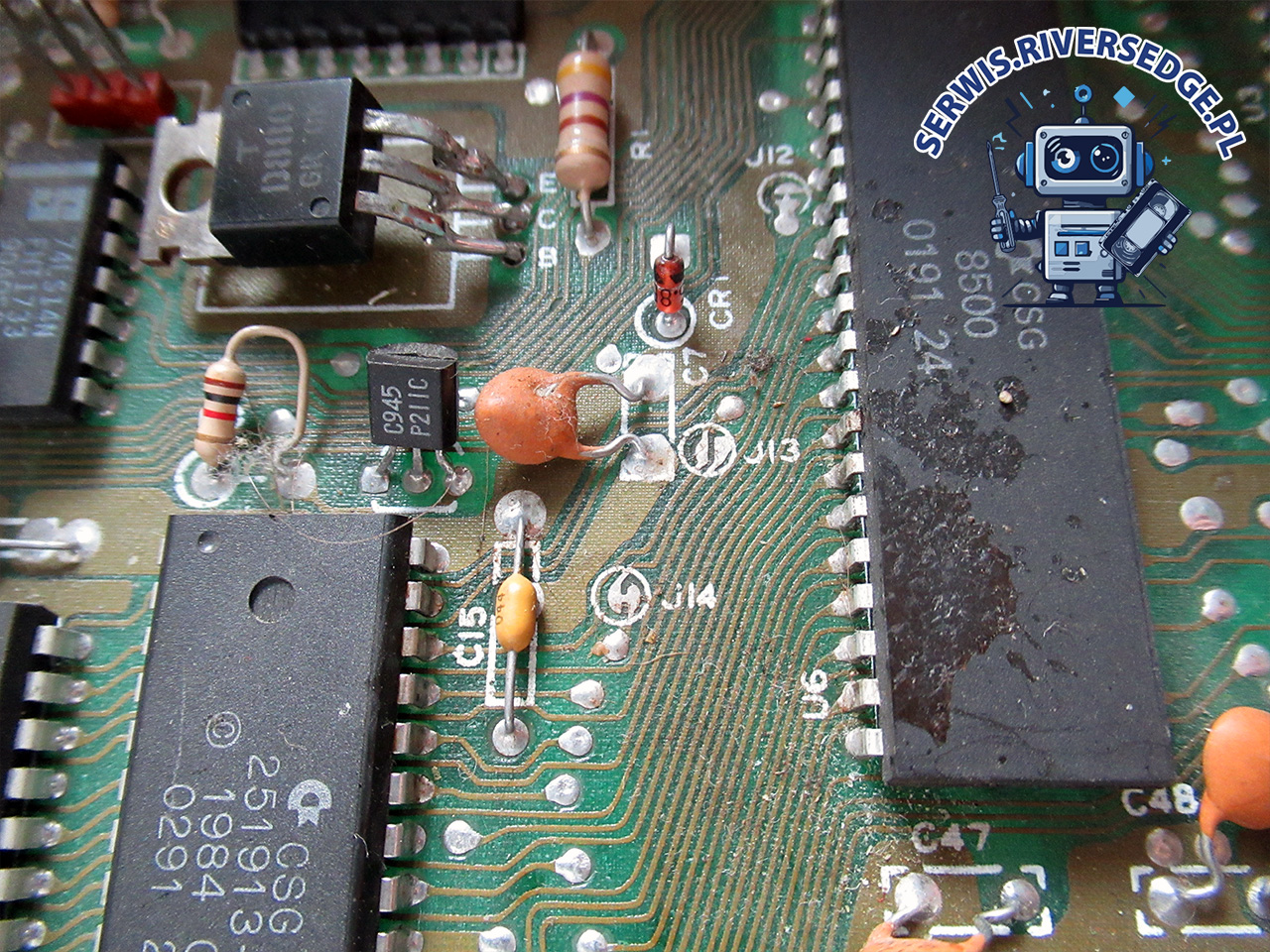

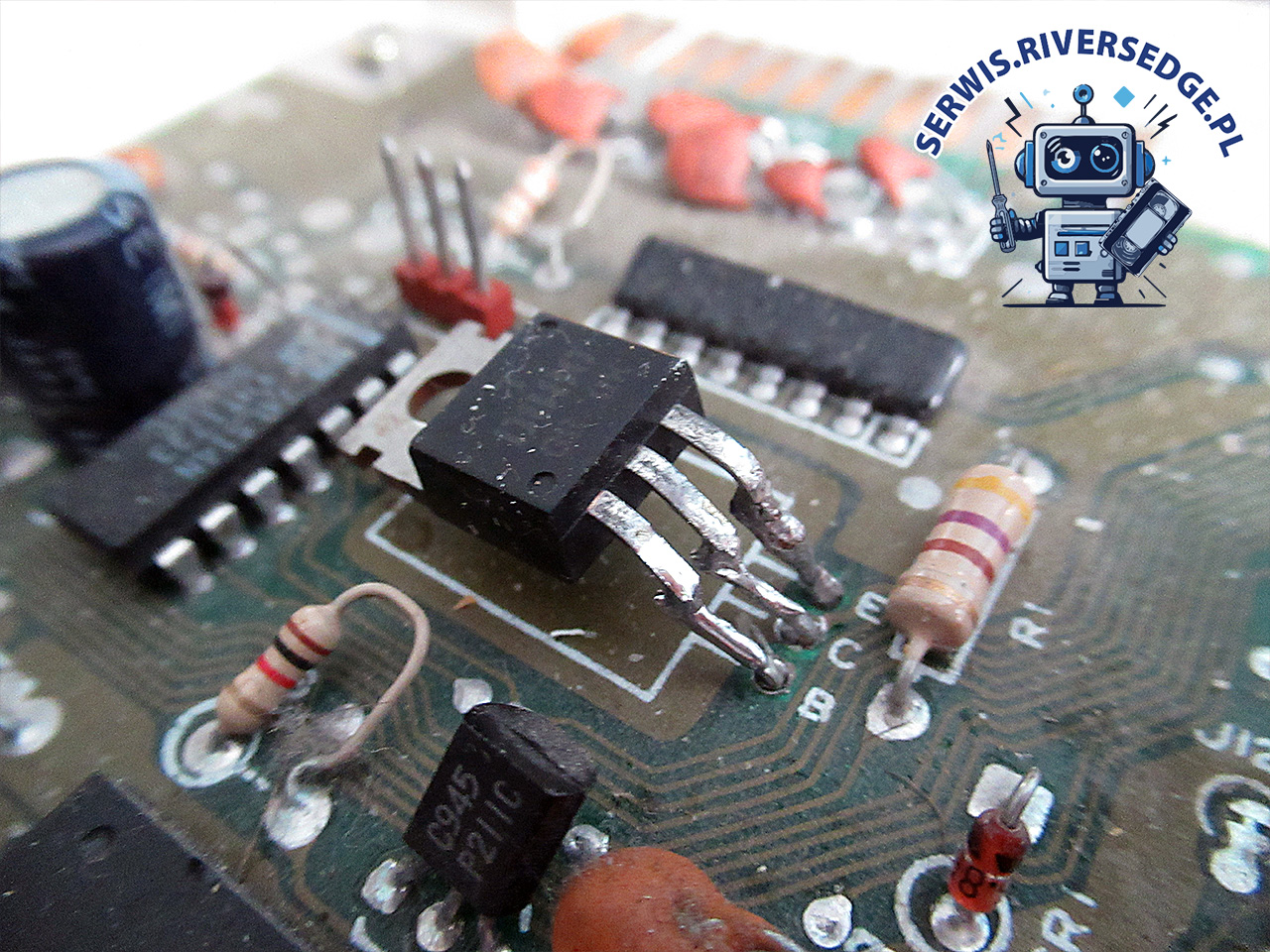

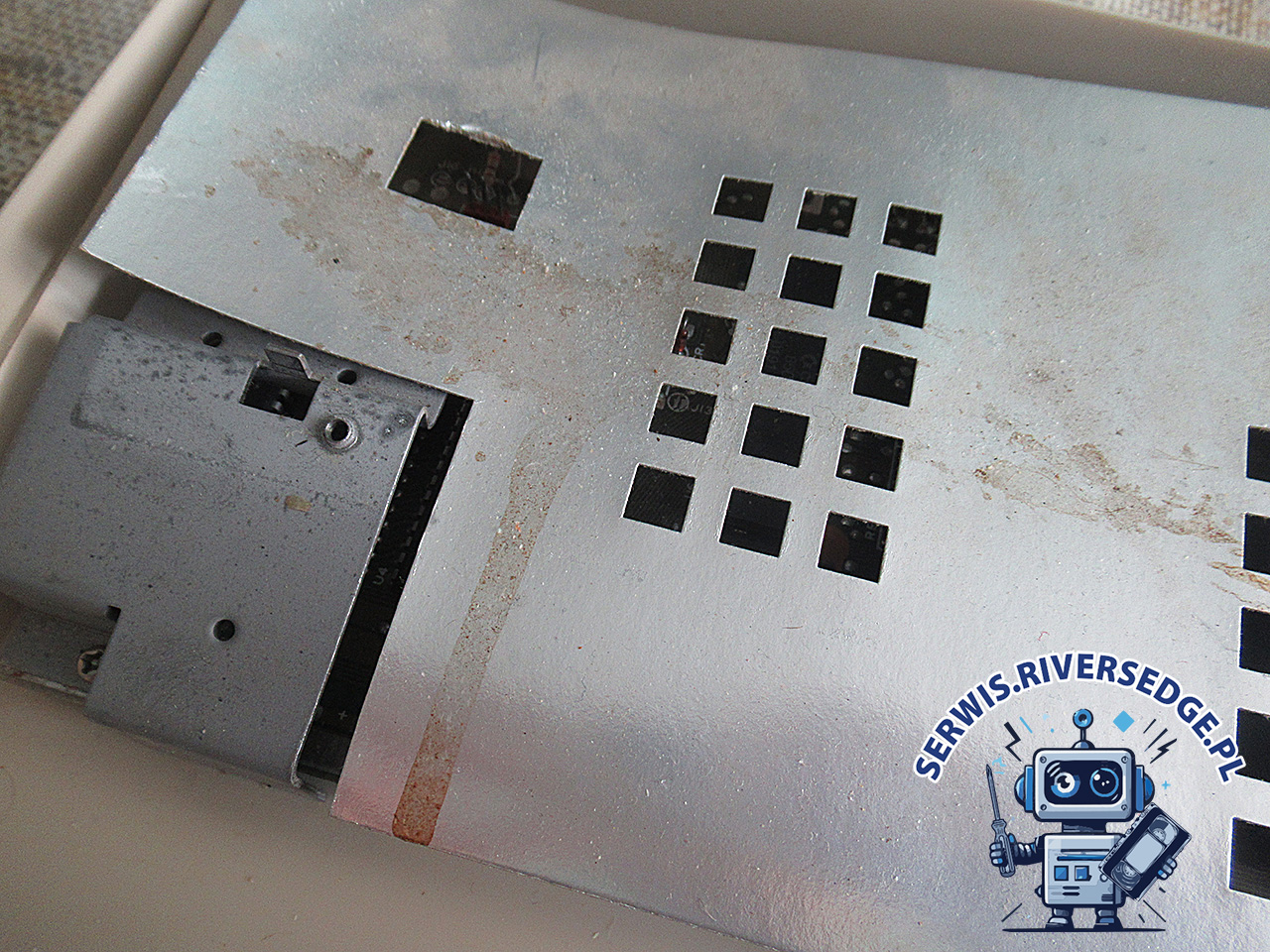

Przetestowanie komputera w warunkach serwisowych potwierdziło występowanie usterki. Po zdjęciu górnej obudowy ujawniły się ślady po zalaniu, obejmujące zarówno papierowy ekran, jak i płytę główną w okolicy procesora. Zauważyłem również wcześniejsze ślady naprawy, tj. przecięte, a następnie ponownie polutowane nóżki tranzystora. Komputer posiadał wewnątrz także sporą warstwę kurzu, szczególnie w okolicy nóżek portu expansion.

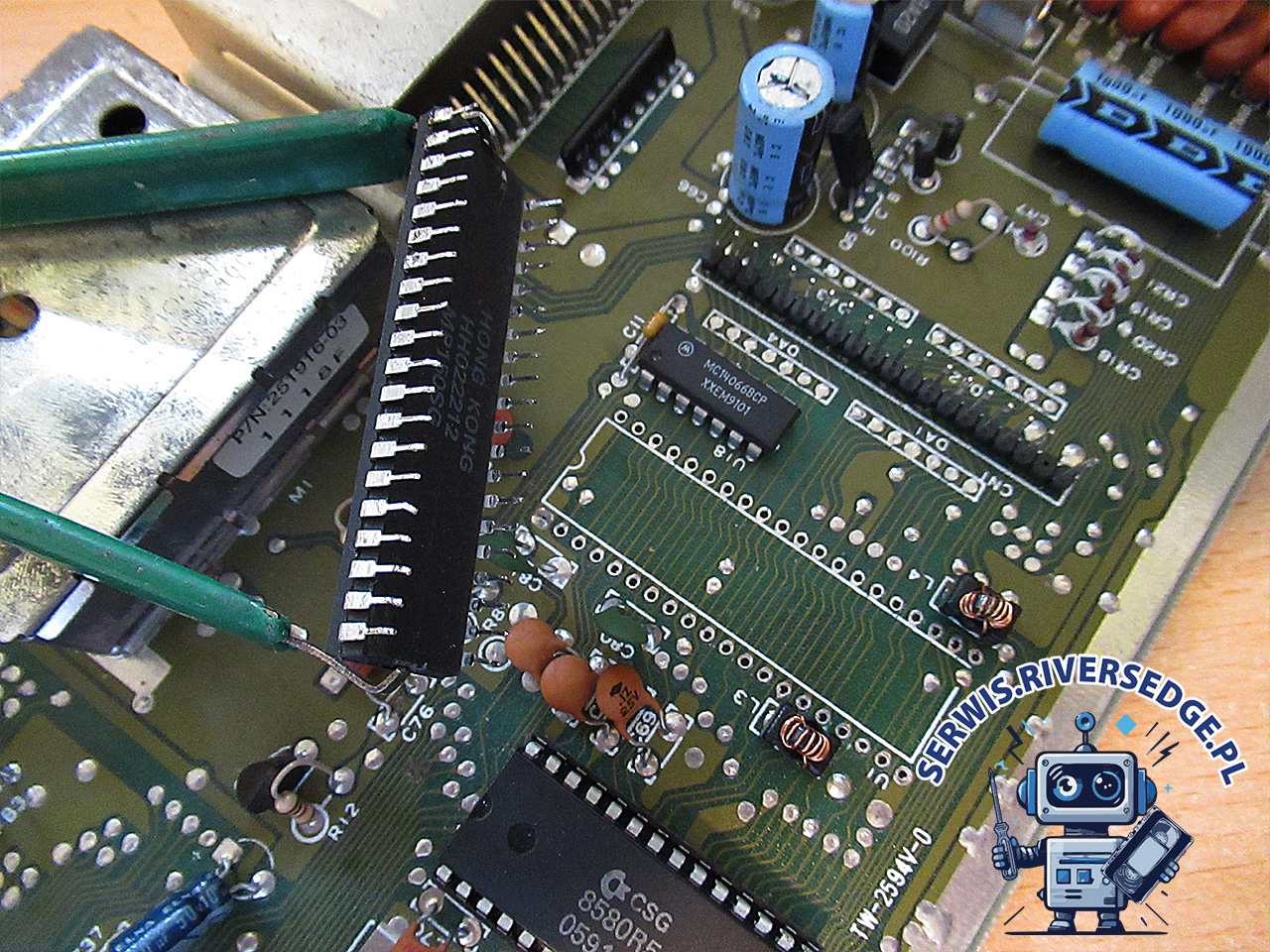

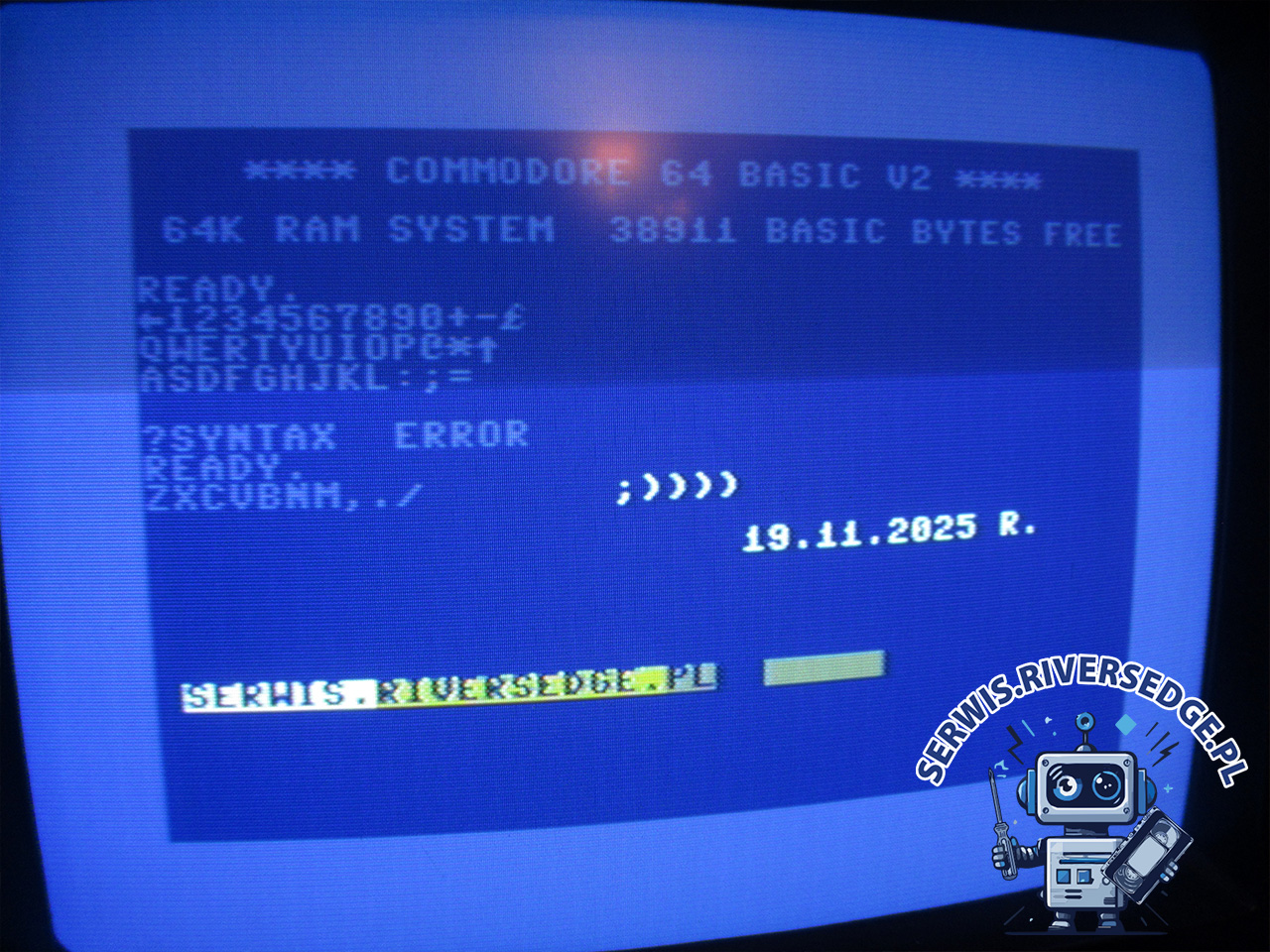

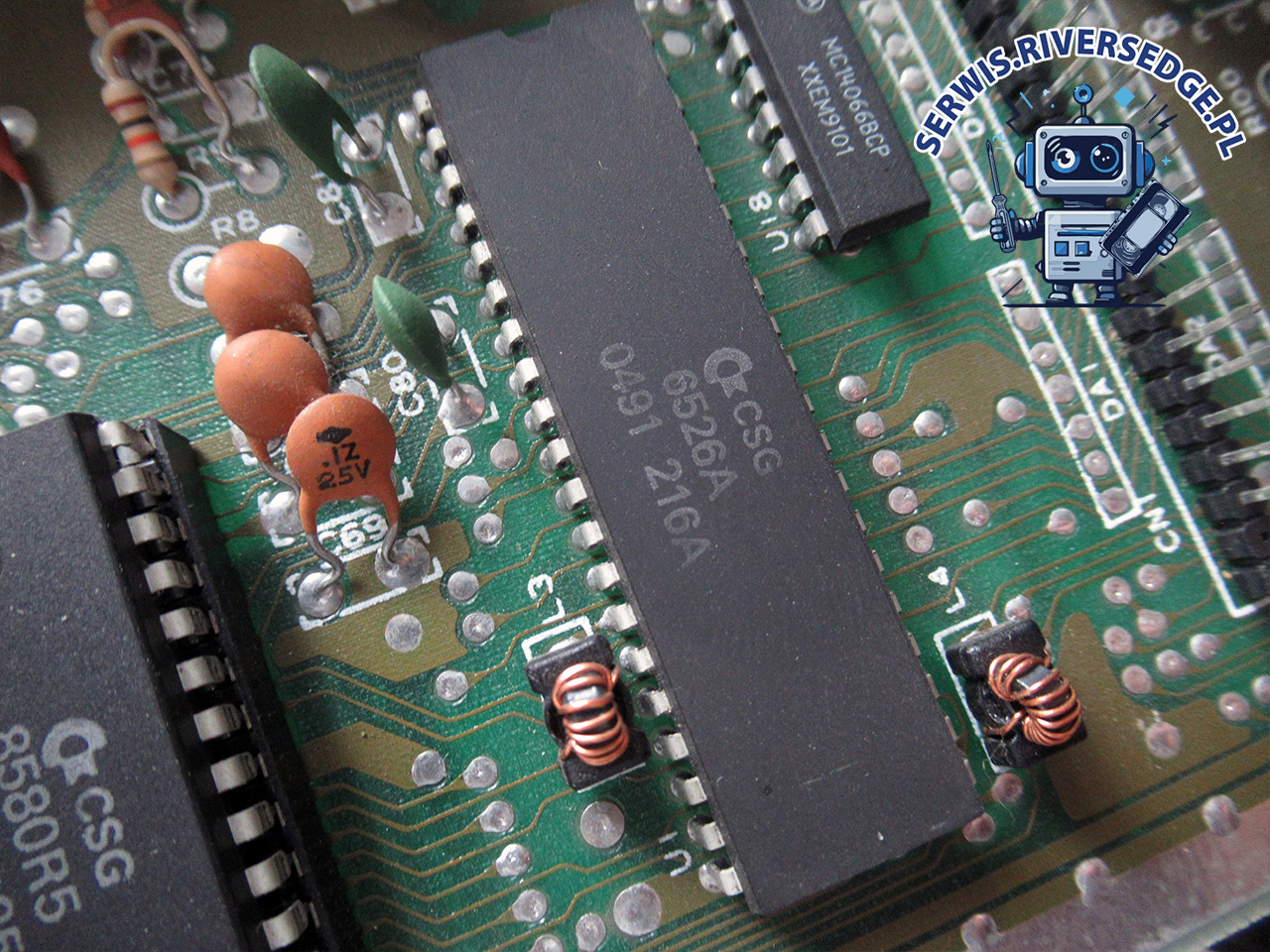

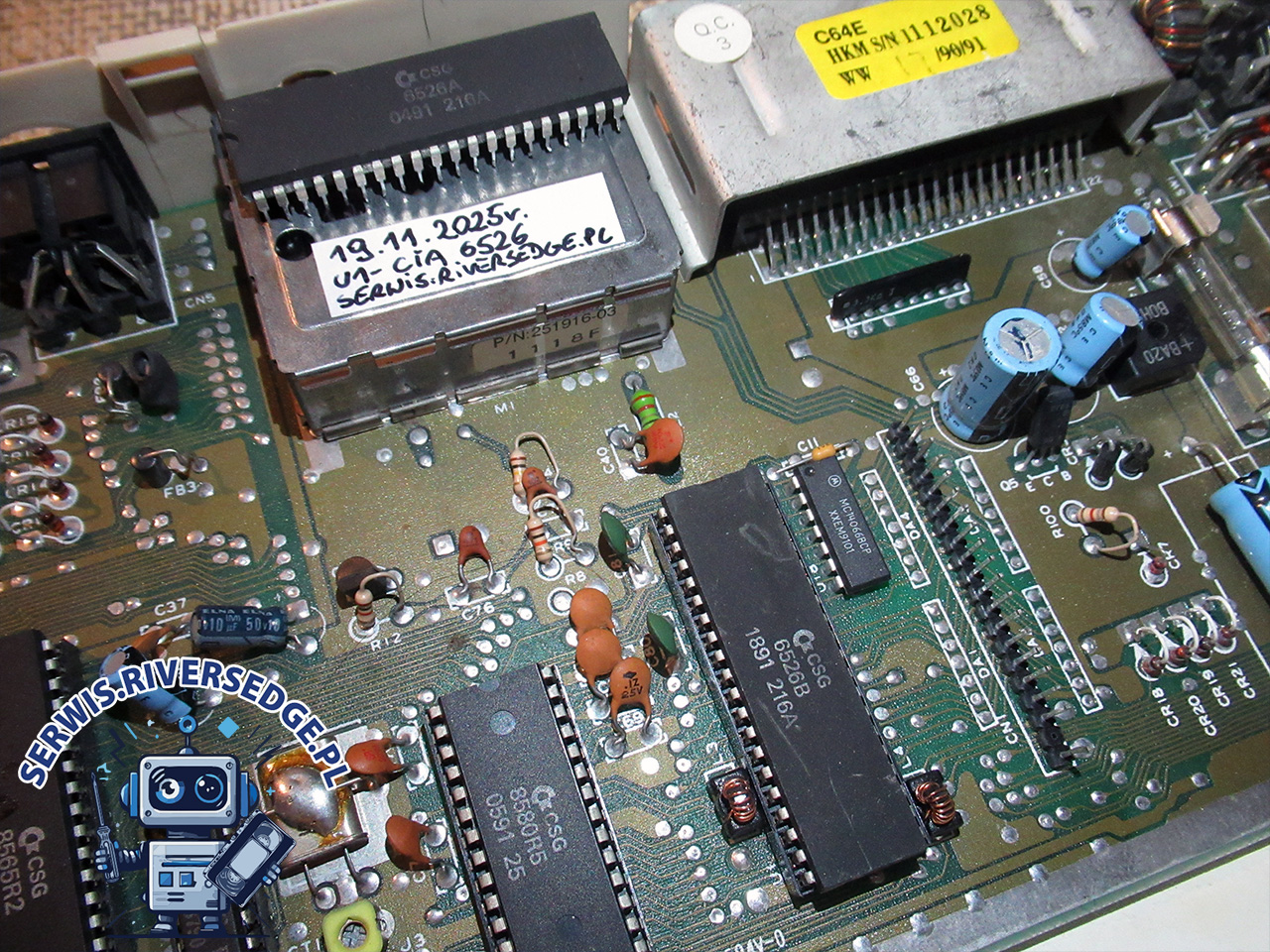

Pomiary potwierdziły, iż winowajcą usterki jest układ U1 (6522). Po jego wylutowaniu i wstawieniu sprawnego egzemplarza na podstawce, komputer odzyskał pełną sprawność. Dodatkowo na życzenie klienta dokonałem wymiany tranzystora Q1. Wyczyściłem również płytę główną z kurzu oraz ze śladów zalania nieznaną substancją.

Zlecenie naprawy komputera Commodore 64 zrealizowałem 19 listopada 2025 roku.
