Czarny ekran w Commodore 128 [Naprawa C128 #6]

Historia komputera i stan wizualny

Komputer w pięknym stanie wizualnym, pochodzący z prywatnej kolekcji Lukasa. Dostarczony osobiście wraz z oryginalnym zasilaczem na serwis w celu usunięcia usterki związanej z wyświetlaniem tzw. czarnego ekranu.

Naprawa Commodore 128 wyświetlającego „czarny ekran”

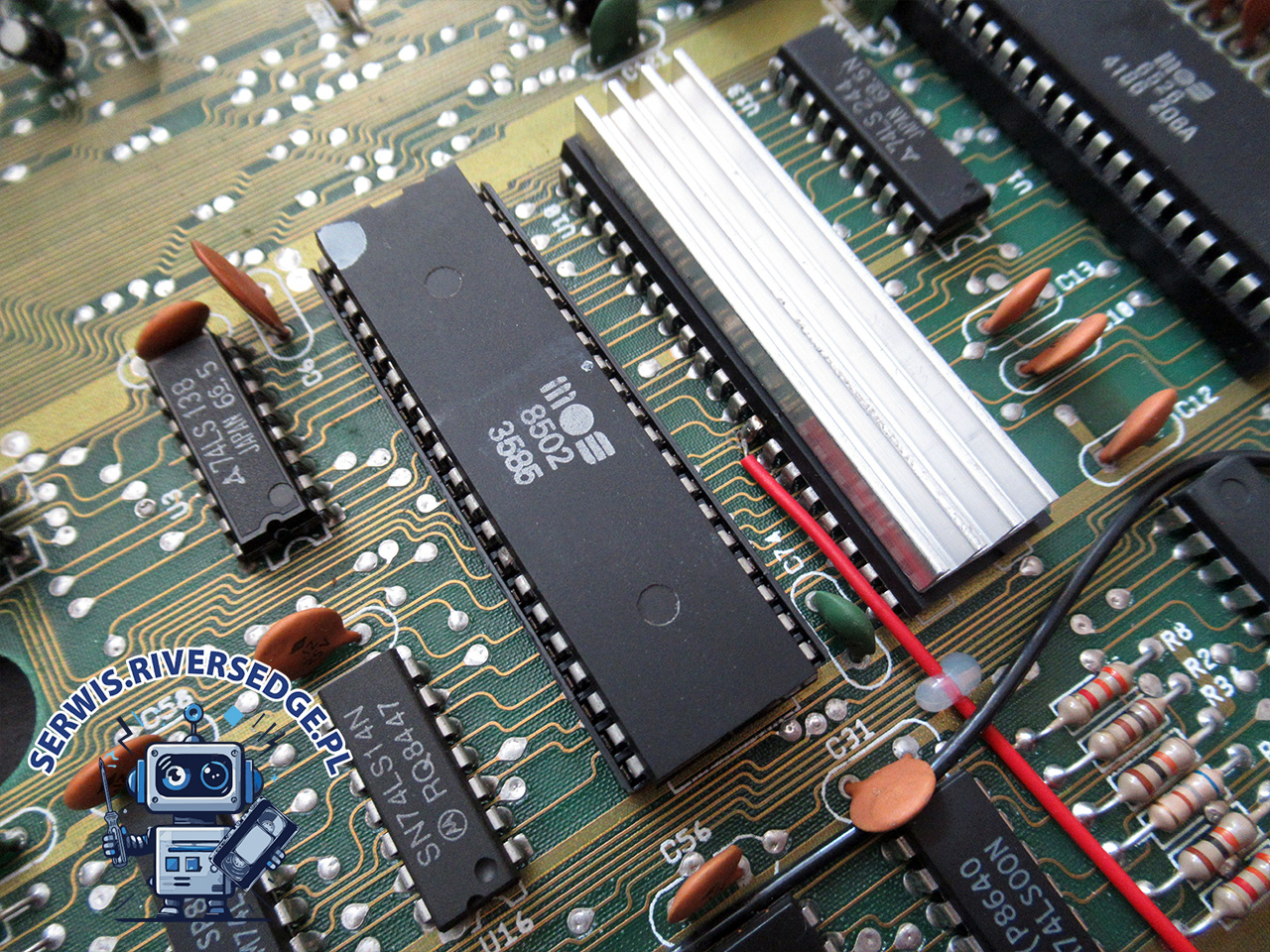

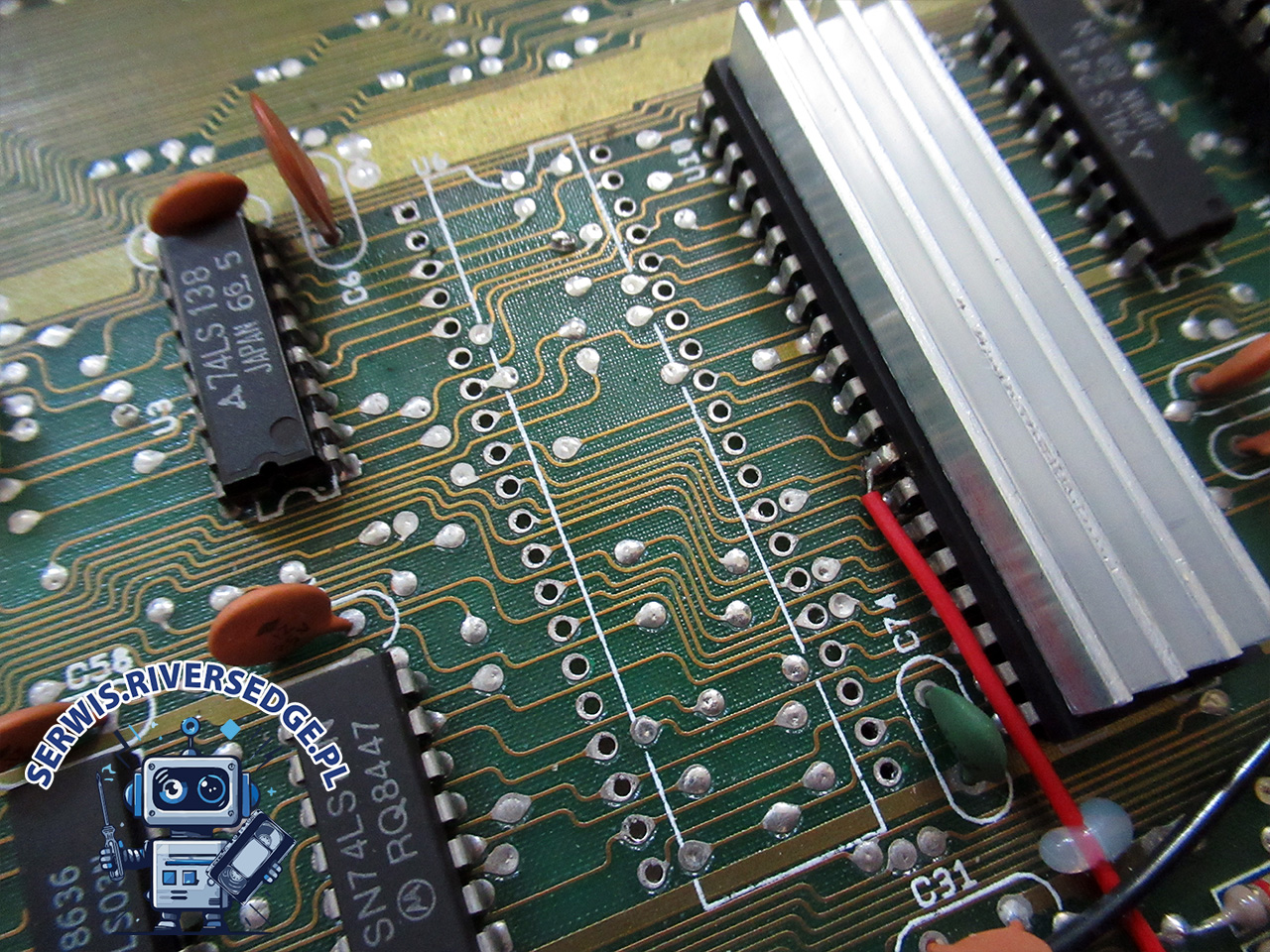

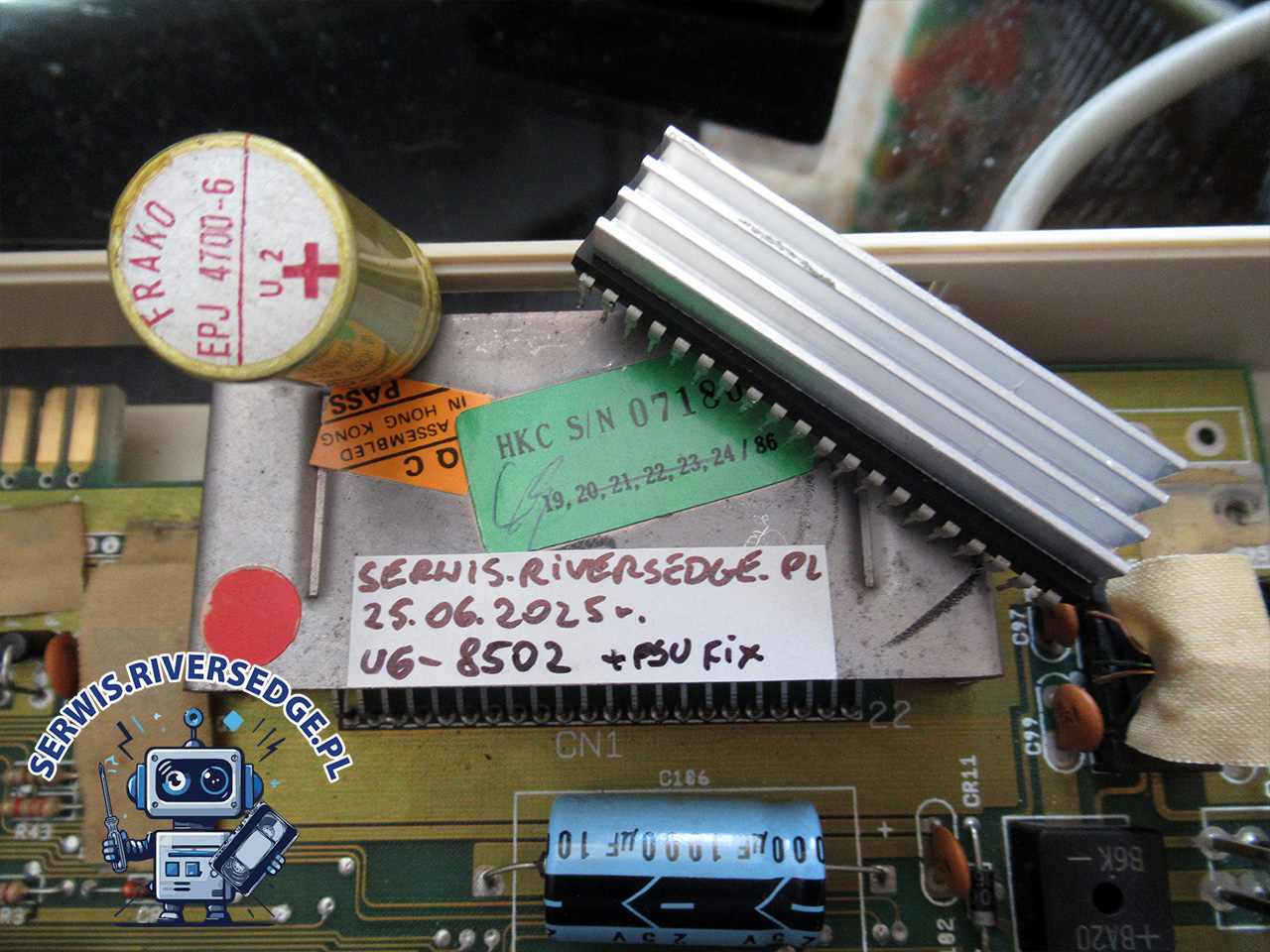

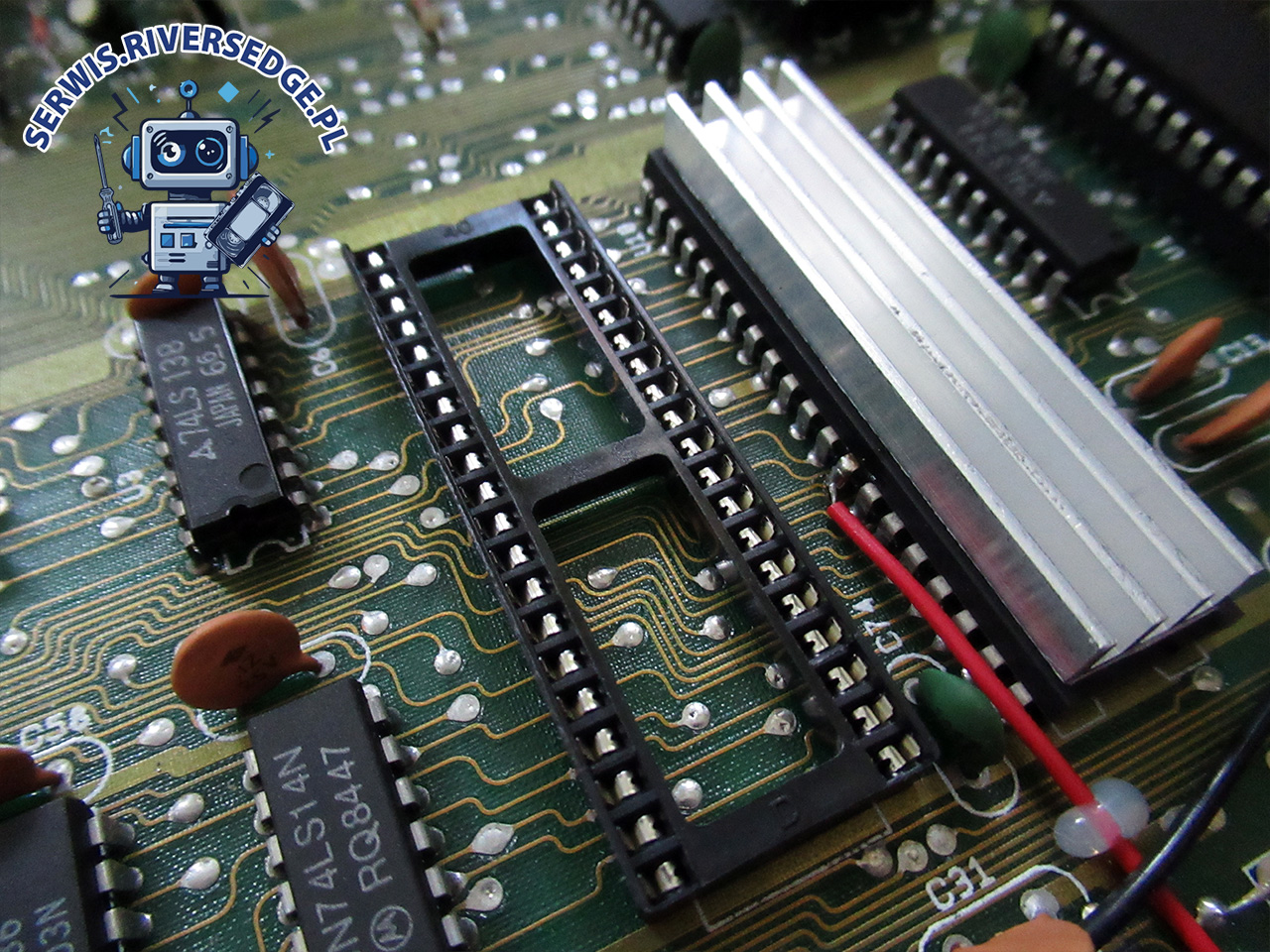

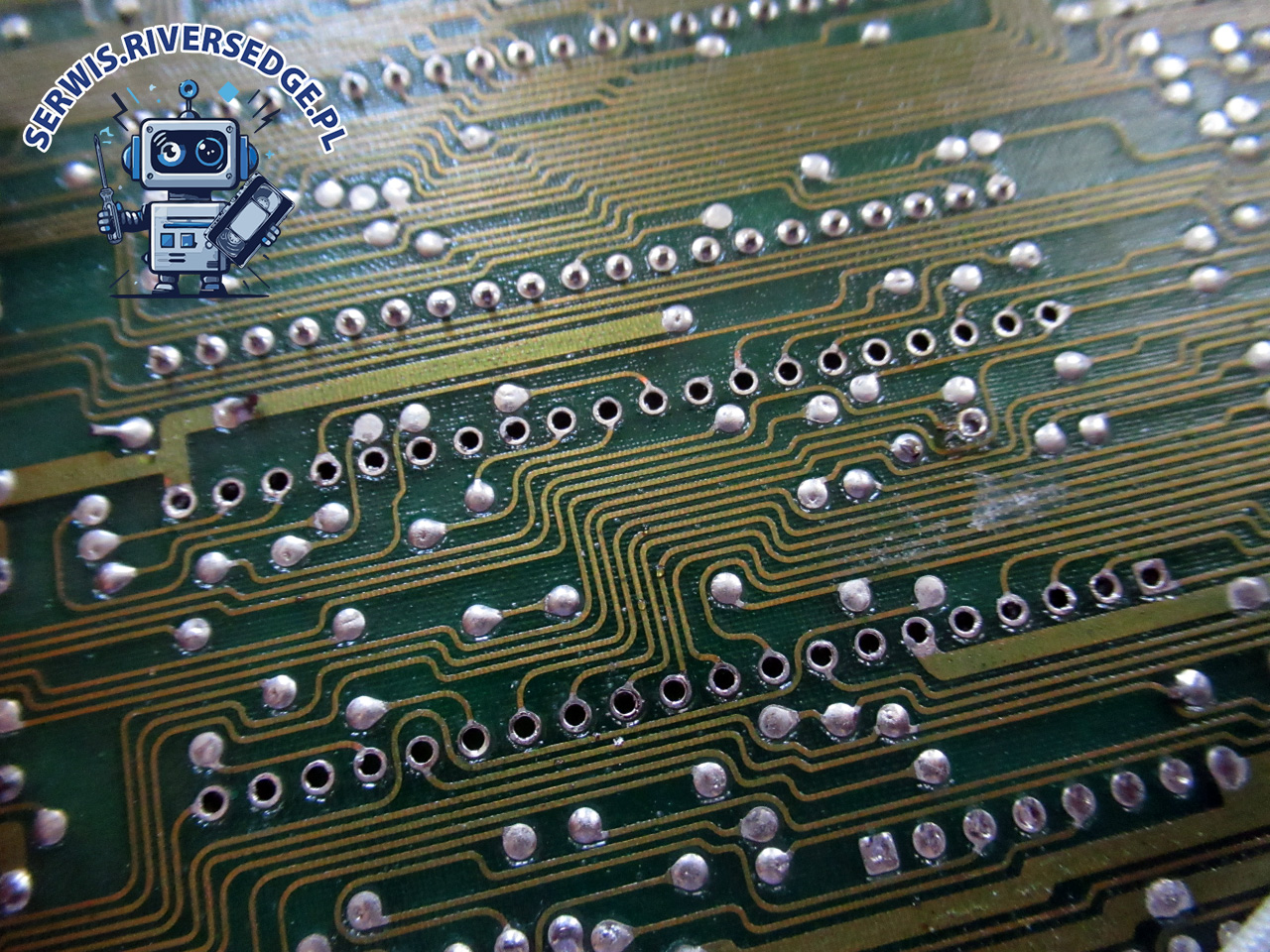

Diagnoza Commodore 128 z tzw. „czarnym ekranem” przebiegła wyjątkowo szybko. Po sprawdzeniu układu PLA 8721 uwagę skierowałem na procesor MOS 8502. Jego wylutowanie okazało się zaskakująco proste (bez wykorzystania gorącego powietrza), a po wstawieniu podstawki i nowego układu 8502 (NOS) komputer powitał mnie znajomym ekranem startowym. Testy potwierdziły, że problem tkwił wyłącznie w procesorze.

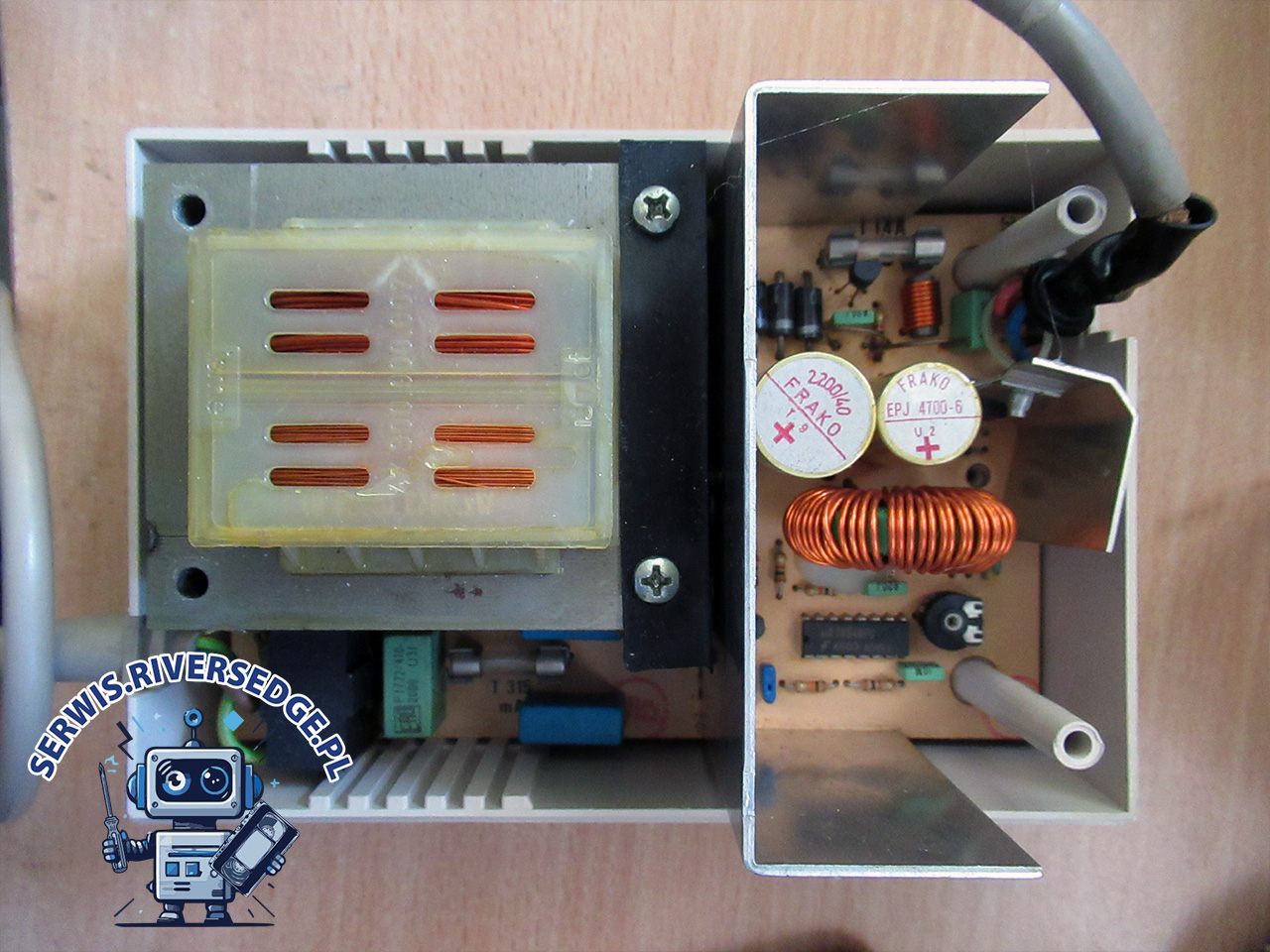

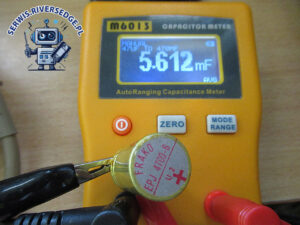

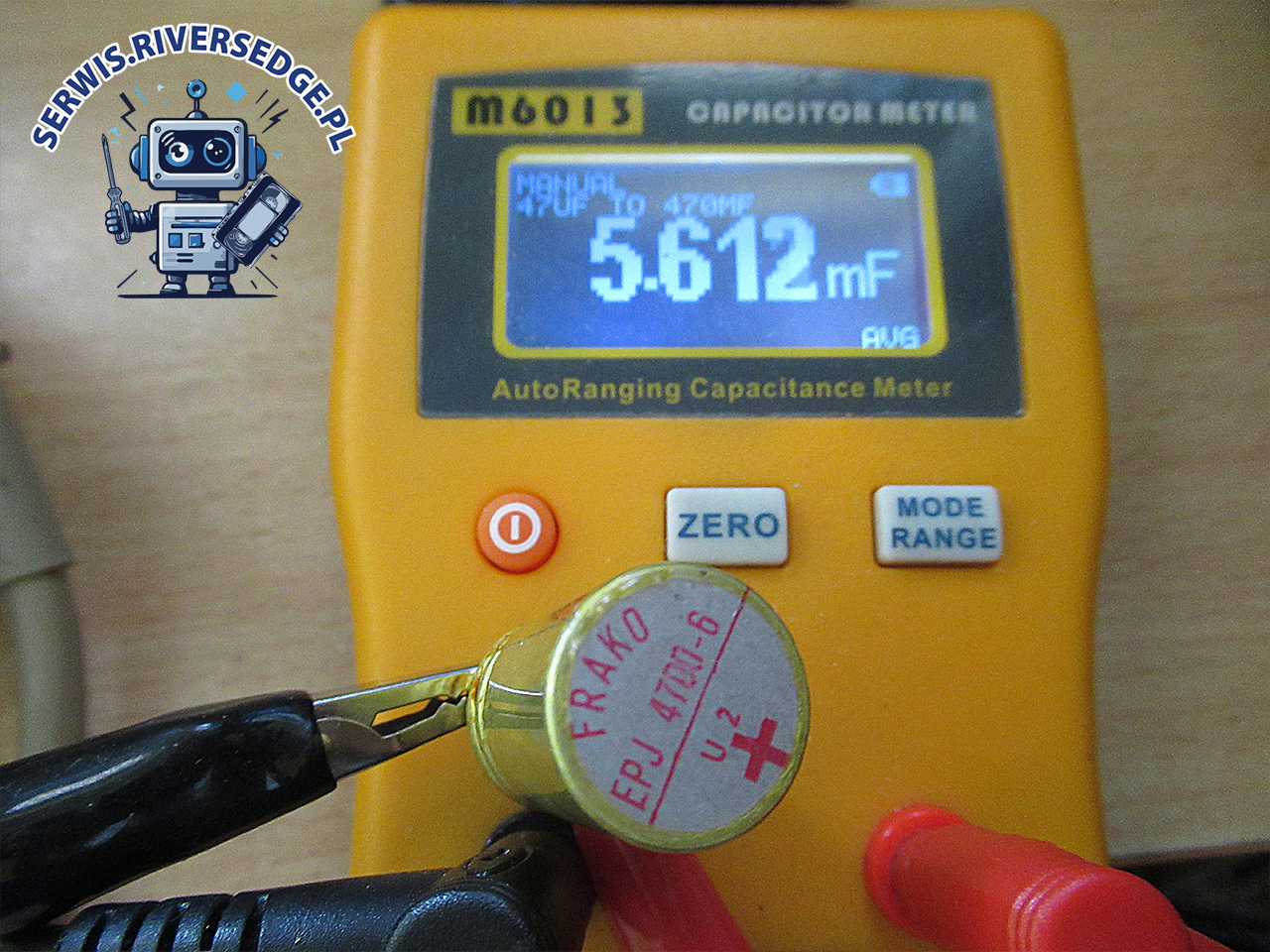

Prawdopodobną przyczyną awarii było zwarcie, które właściciel spowodował podczas prób własnej modyfikacji sprzętowej. Choć komputer działał wcześniej na nowym zasilaczu, postanowiłem sprawdzić również oryginalny. Pomiar napięcia 5 V wykazał zaniżoną wartość (4,75 V). Winowajcą okazał się wyschnięty kondensator 4700 µF oraz zimne luty. Po wymianie elementu i poprawieniu połączeń zasilacz odzyskał pełną sprawność.

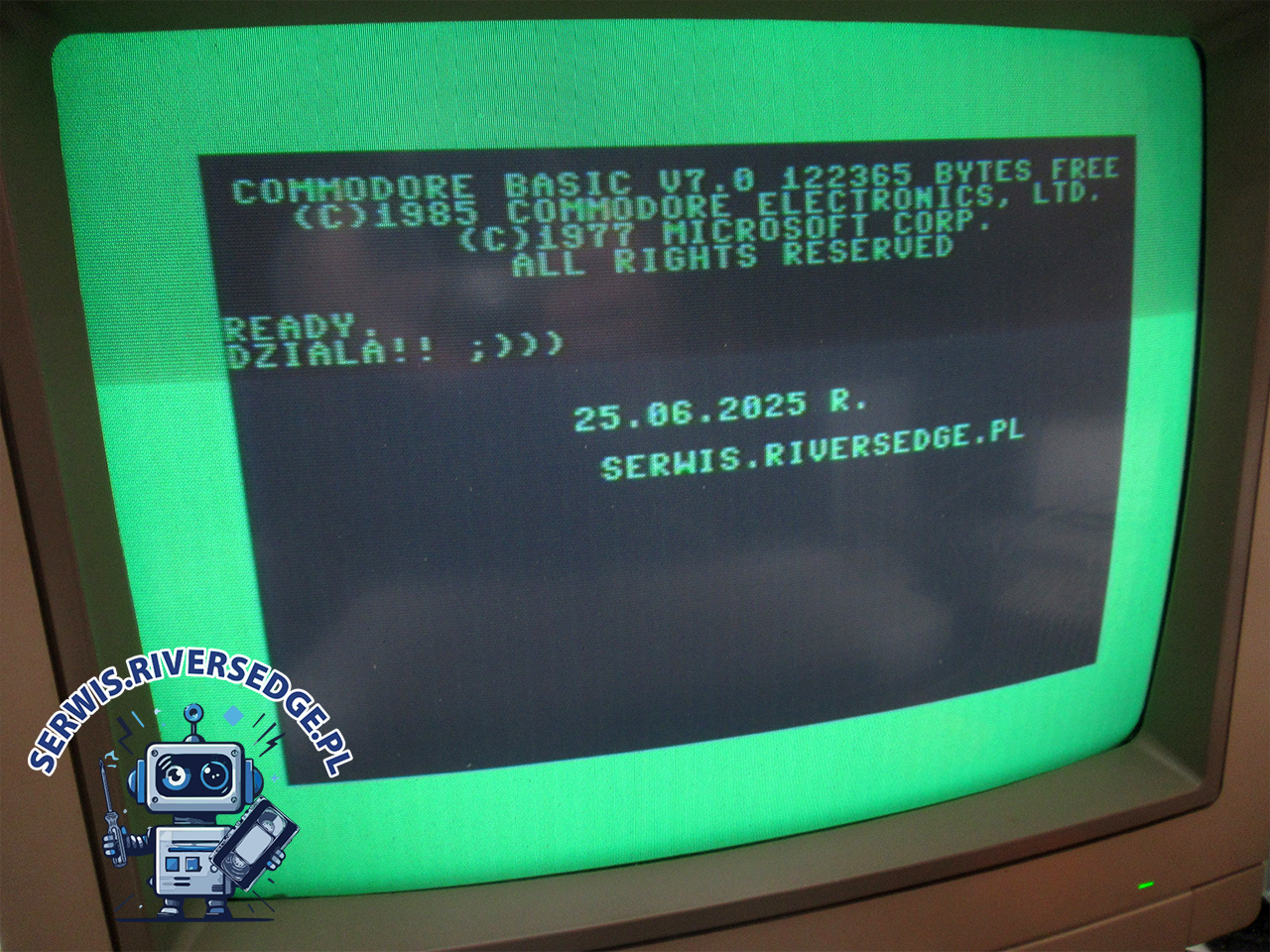

Ostatecznie Commodore 128 powrócił do życia – z nowym procesorem i odświeżonym zasilaczem, gotowy do dalszej pracy.

Naprawę płyty głównej komputera Commodore 128 ukończyłem 30 czerwca 2024 roku.

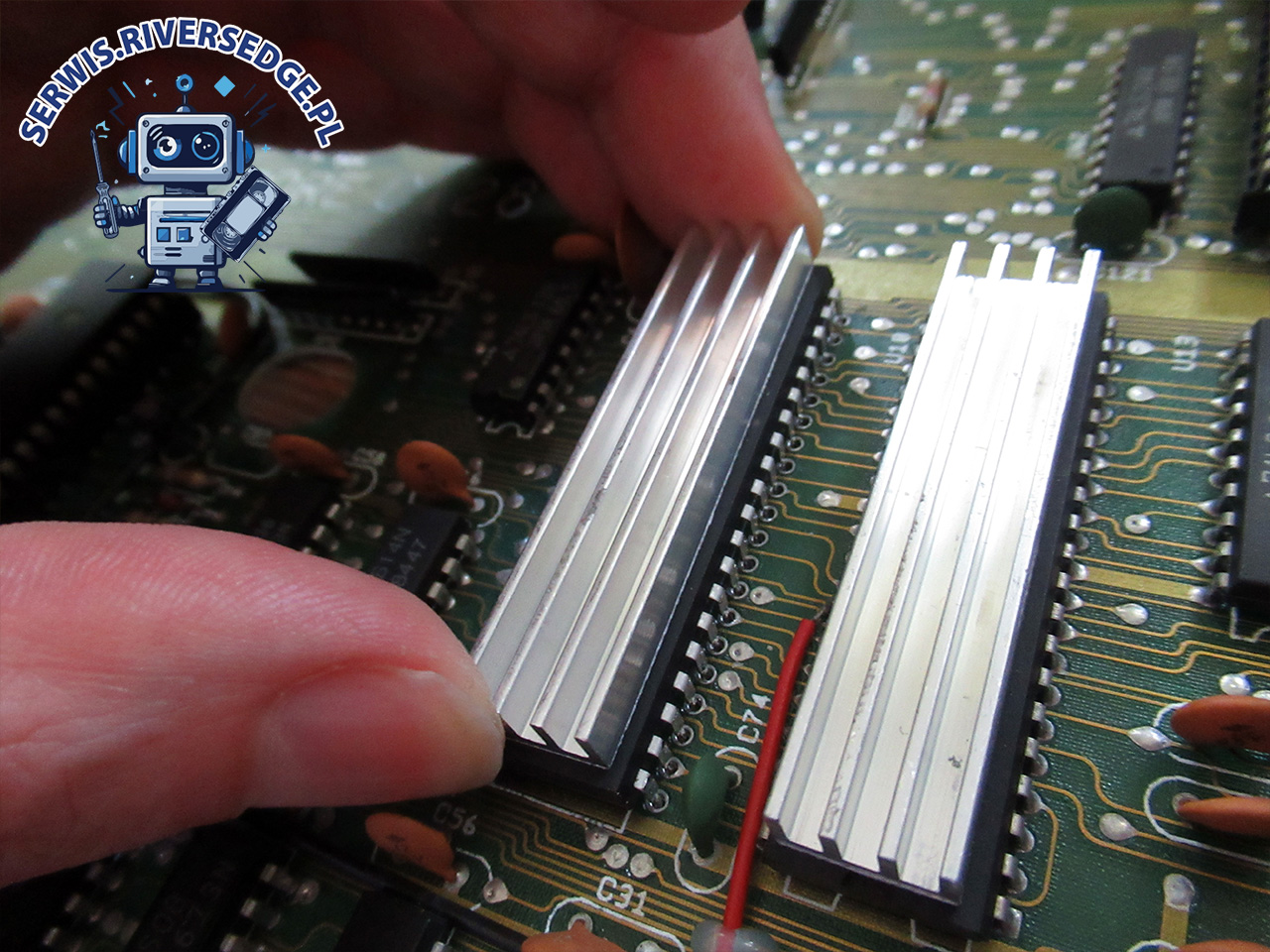

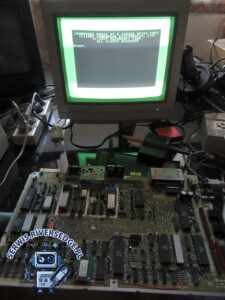

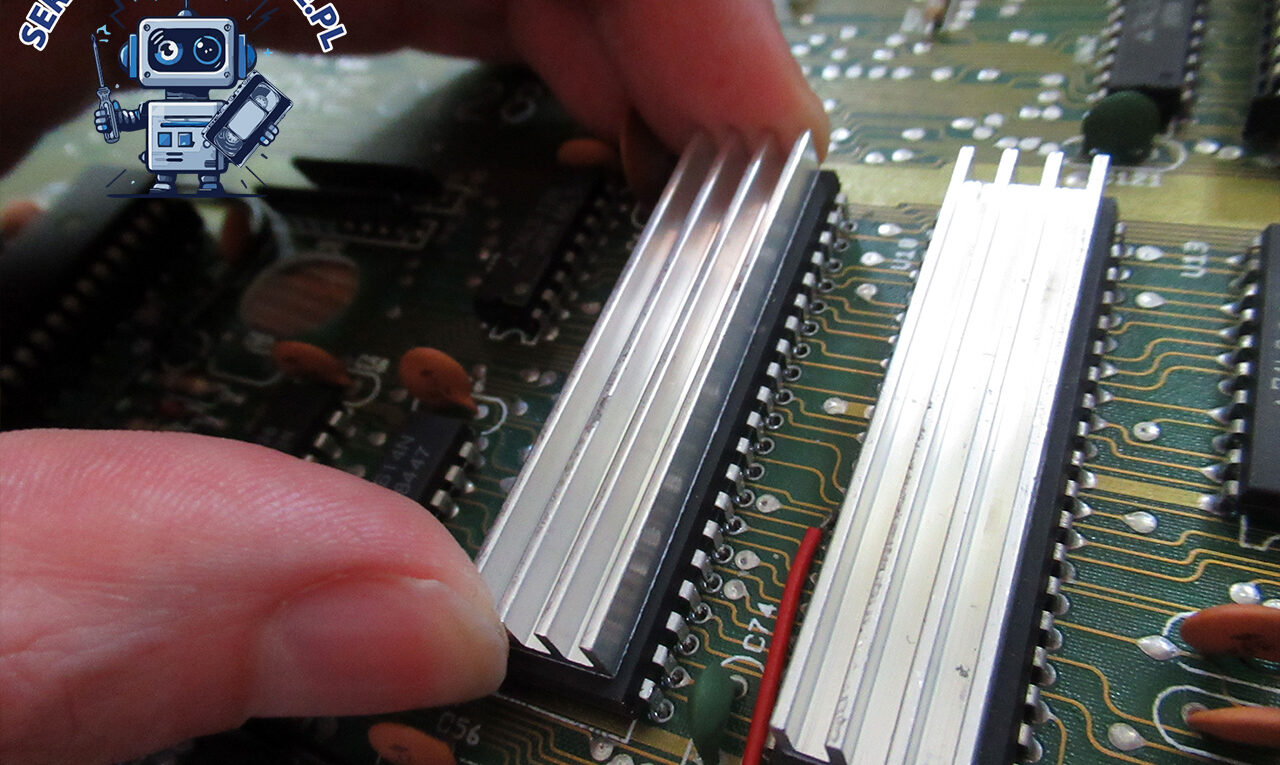

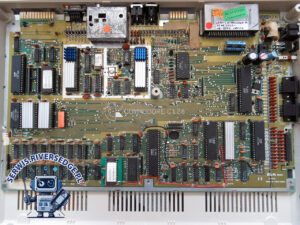

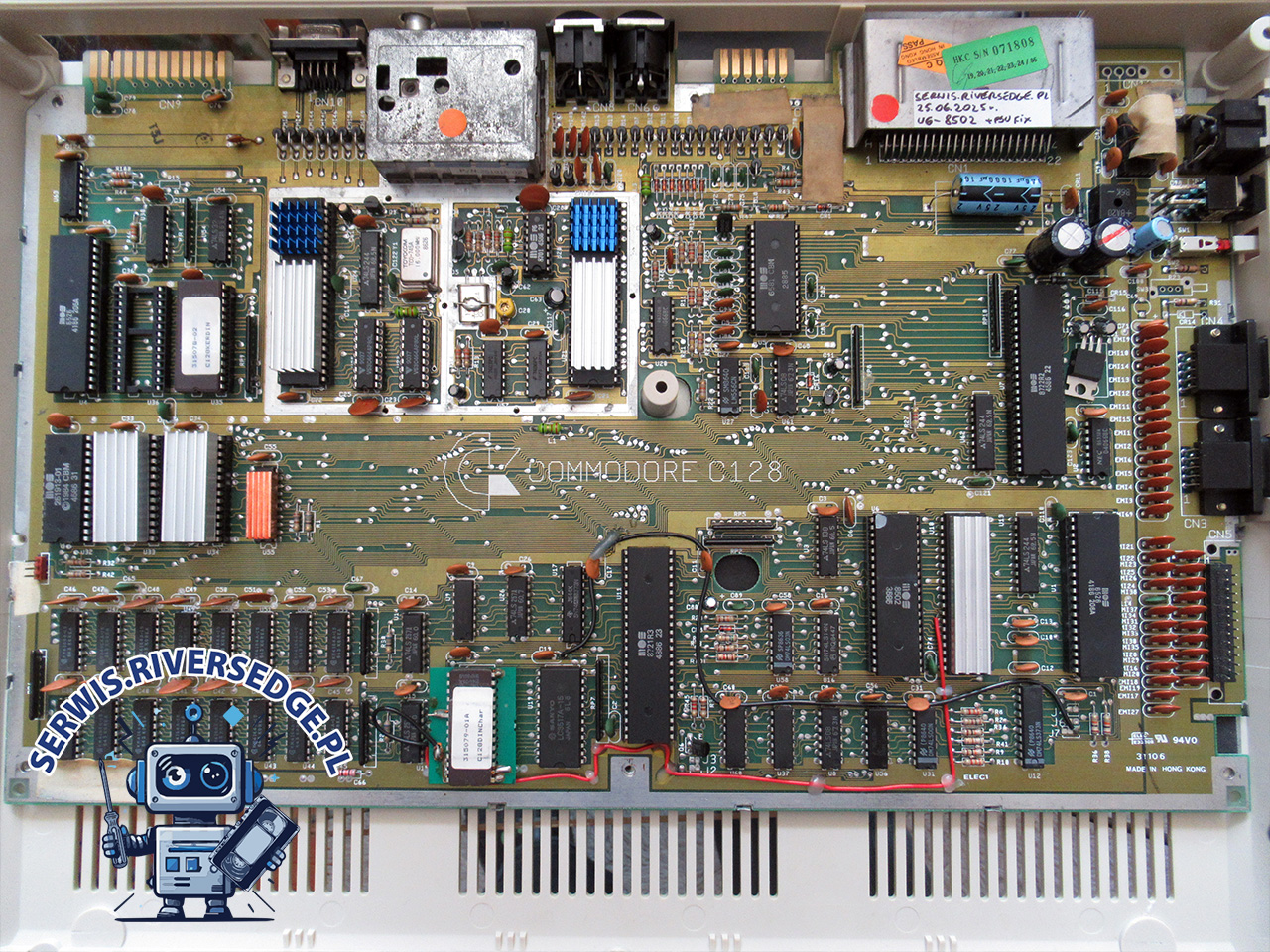

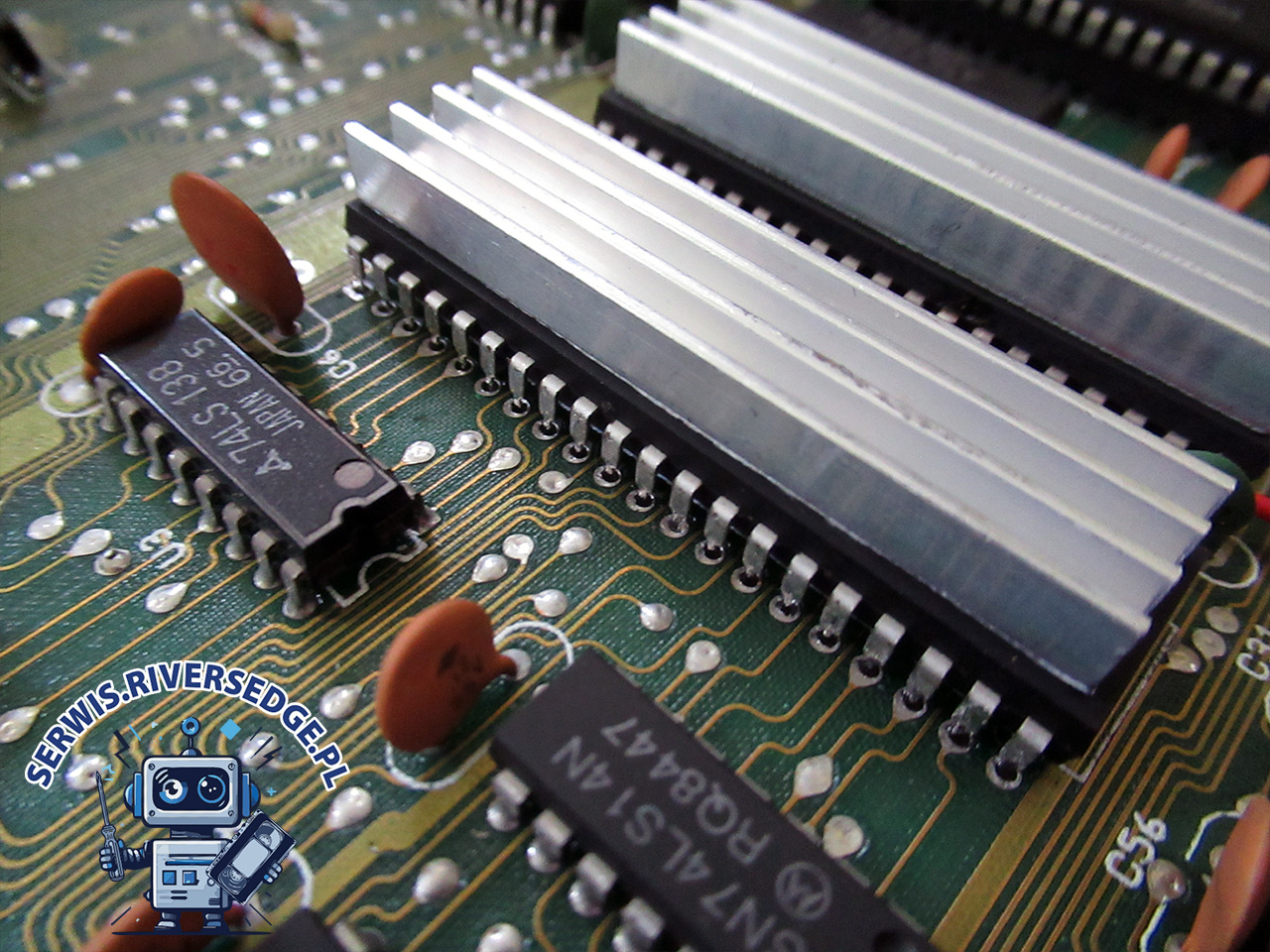

Poniższe zdjęcia prezentują przebieg naprawy.

Jeżeli chcesz, by Twój Commodore 64/128 został ożywiony, zapraszam do kontaktu ze mną za pośrednictwem formularza kontaktowego.
