Commodore 64 po przejściach z uszkodzoną pamięcią i brakiem IRQ

Opublikowano przez

Historia sprzętu

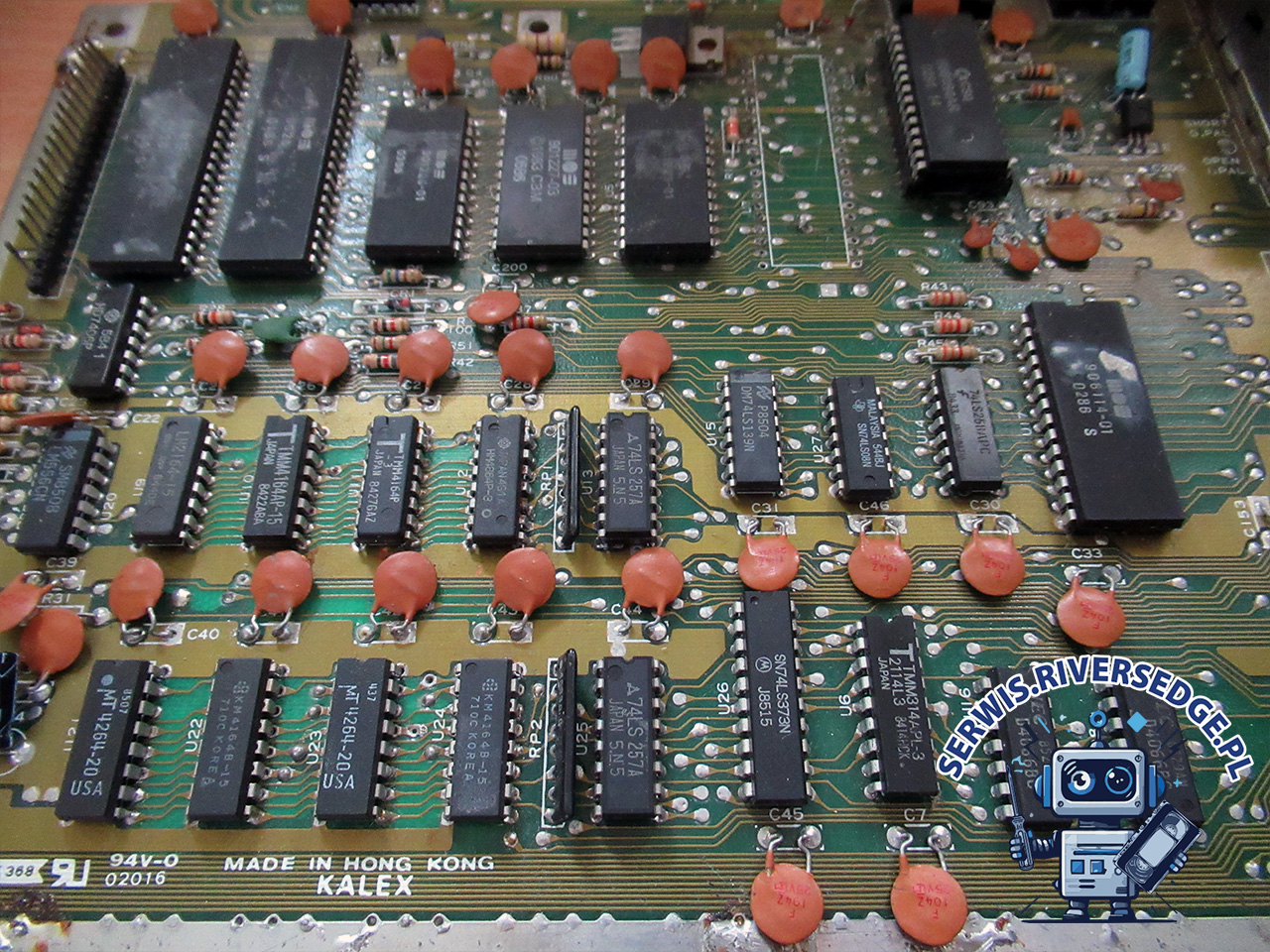

Komputer Commodore 64G z kolekcji Reseta po eksperymentach z lutownicą. Był poddany „torturom” pod postacią wylutowania procesora i kilku innych elementów. Płyta główna (250425) okazała się być odnawiana przez firmę Commodore w 1991 roku.

Naprawa Commodore 64 z uszkodzoną pamięcią i przerwanymi ścieżkami

Inspekcja wizualna płyty pozwoliła stwierdzić, iż w pierwszej kolejności należy wlutować brakujące elementy:

  • procesor 8500,

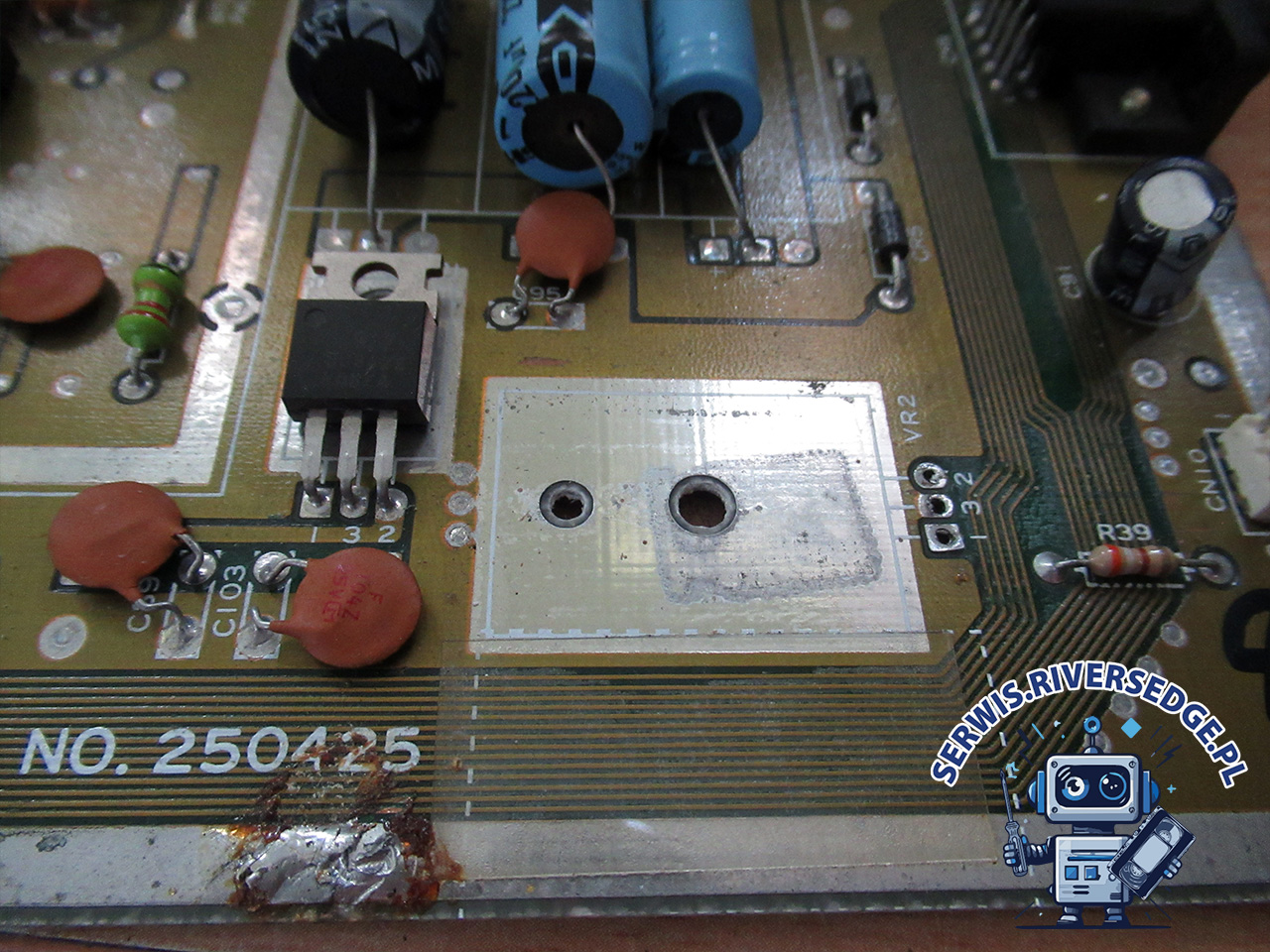

  • stabilizator napięcia 7805,

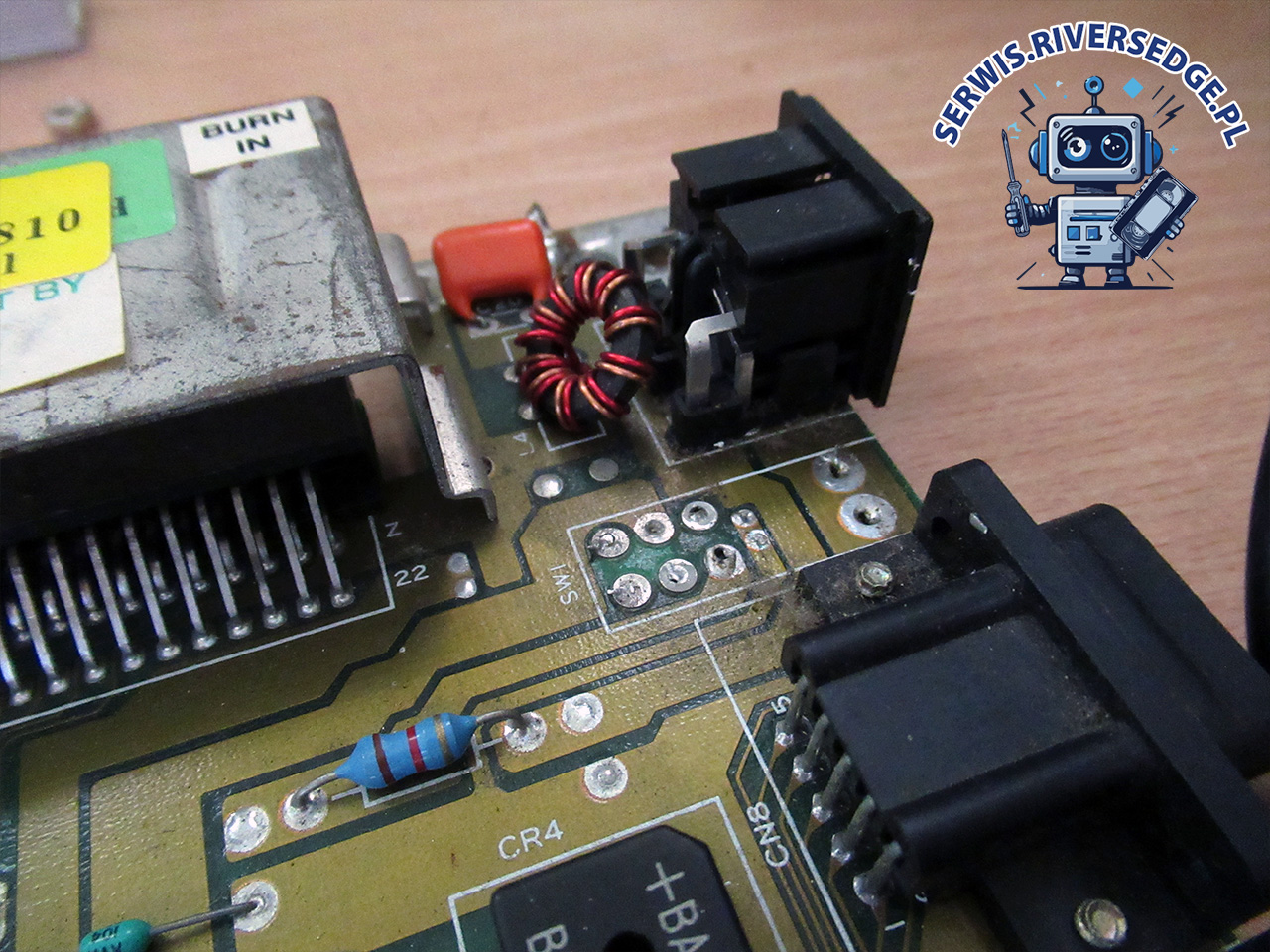

  • włącznik zasilania,

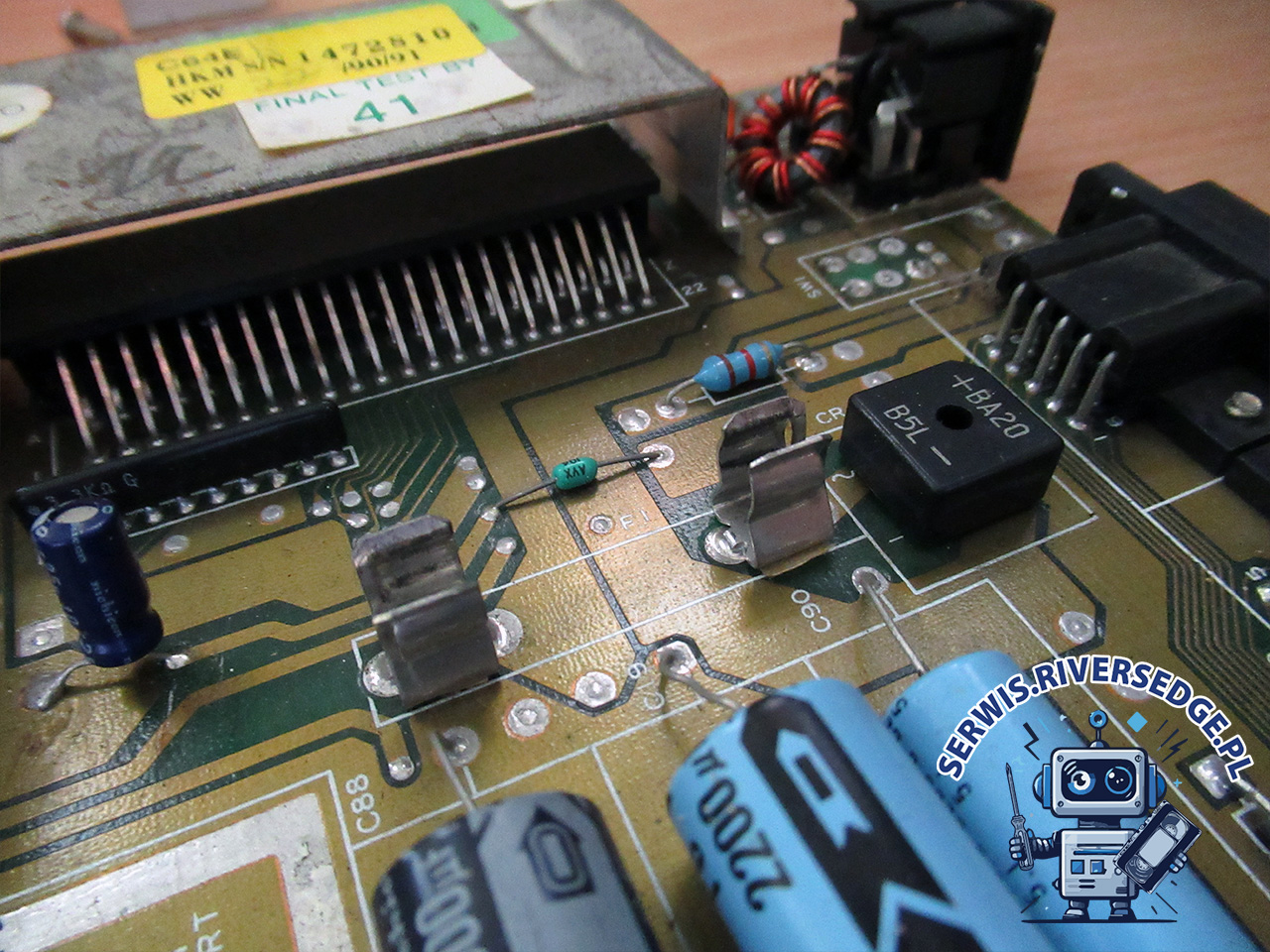

  • bezpiecznik,

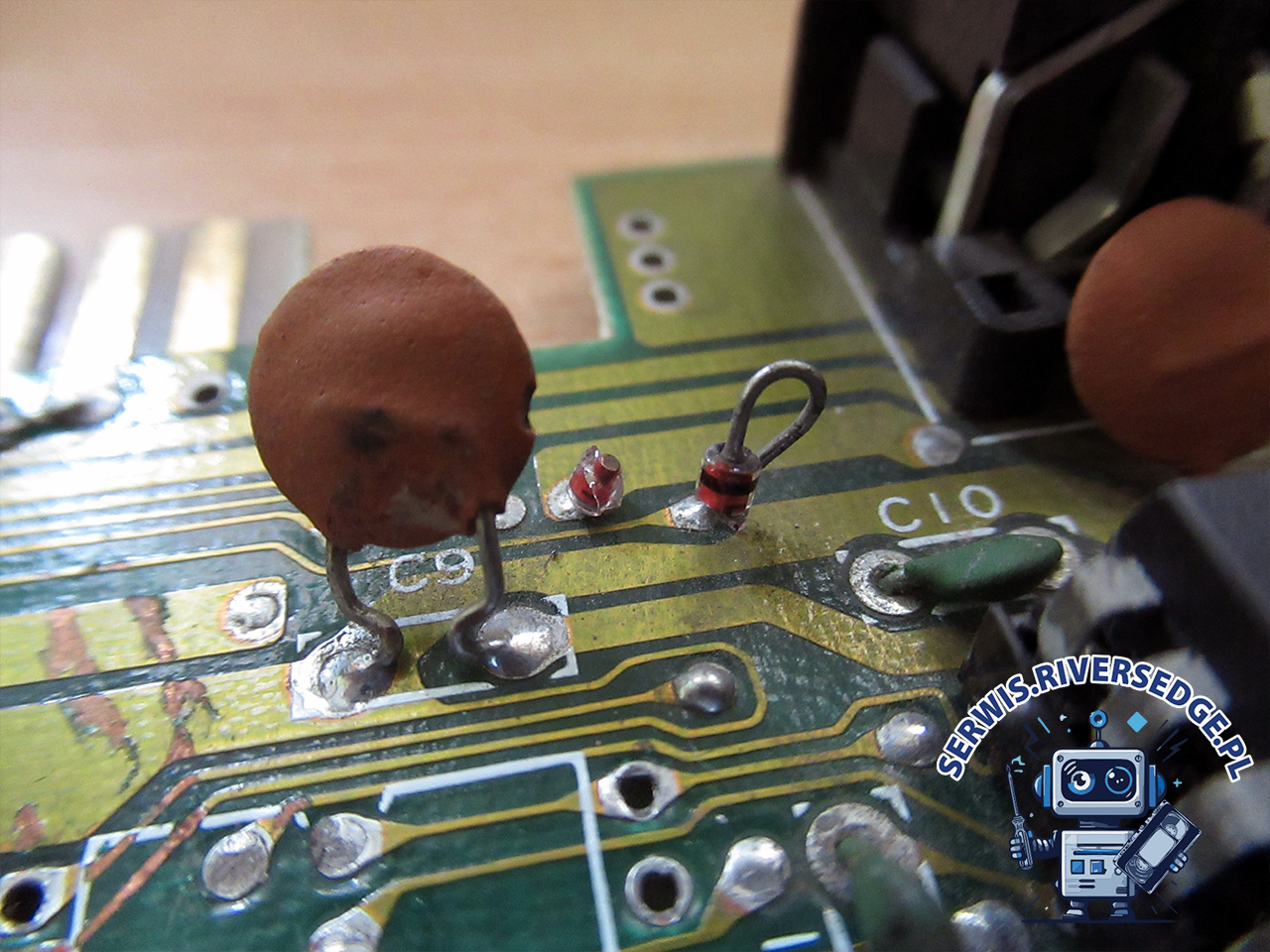

  • diodę w pobliżu kondensatorów C9 i C10.

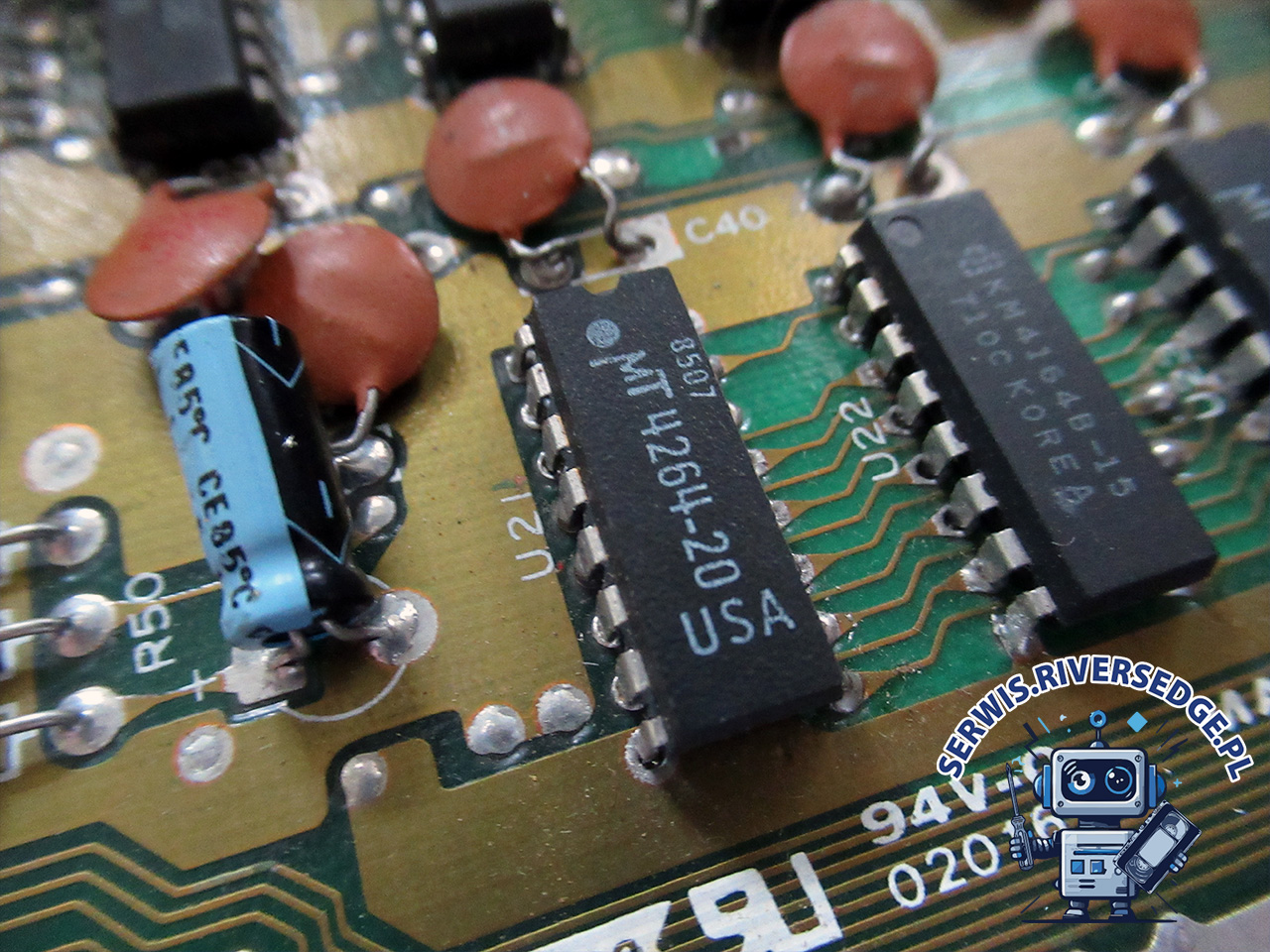

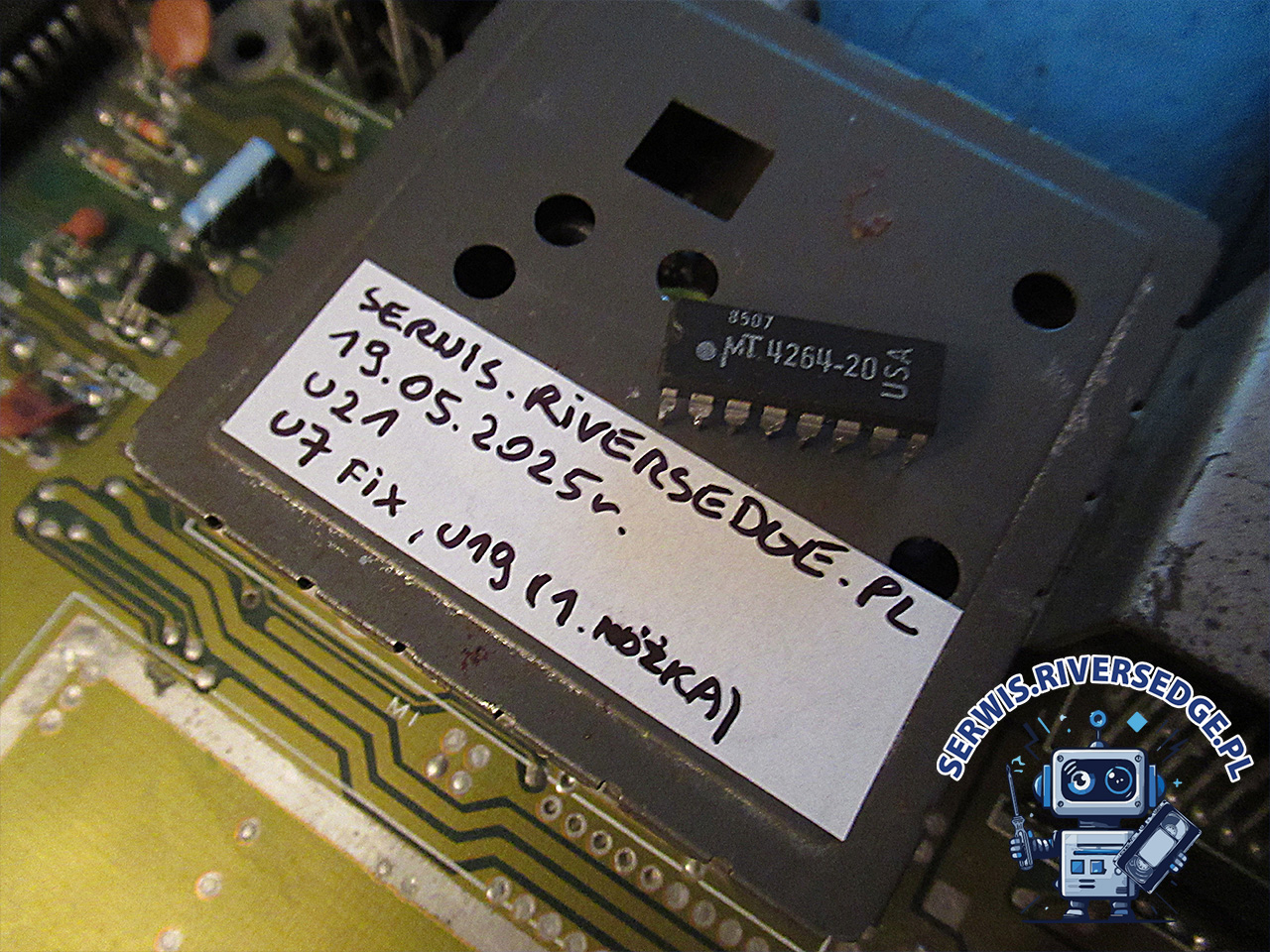

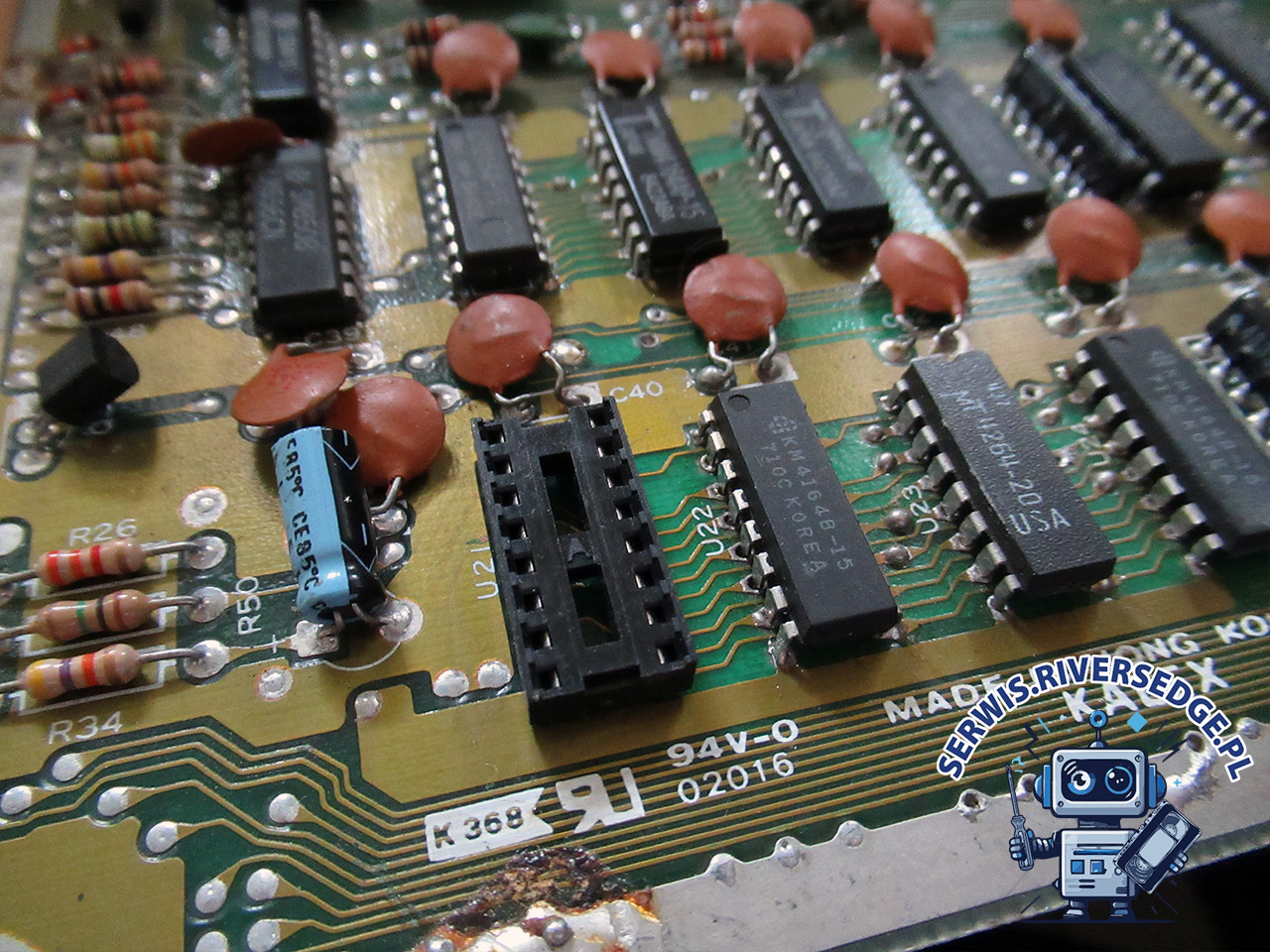

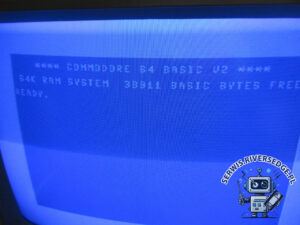

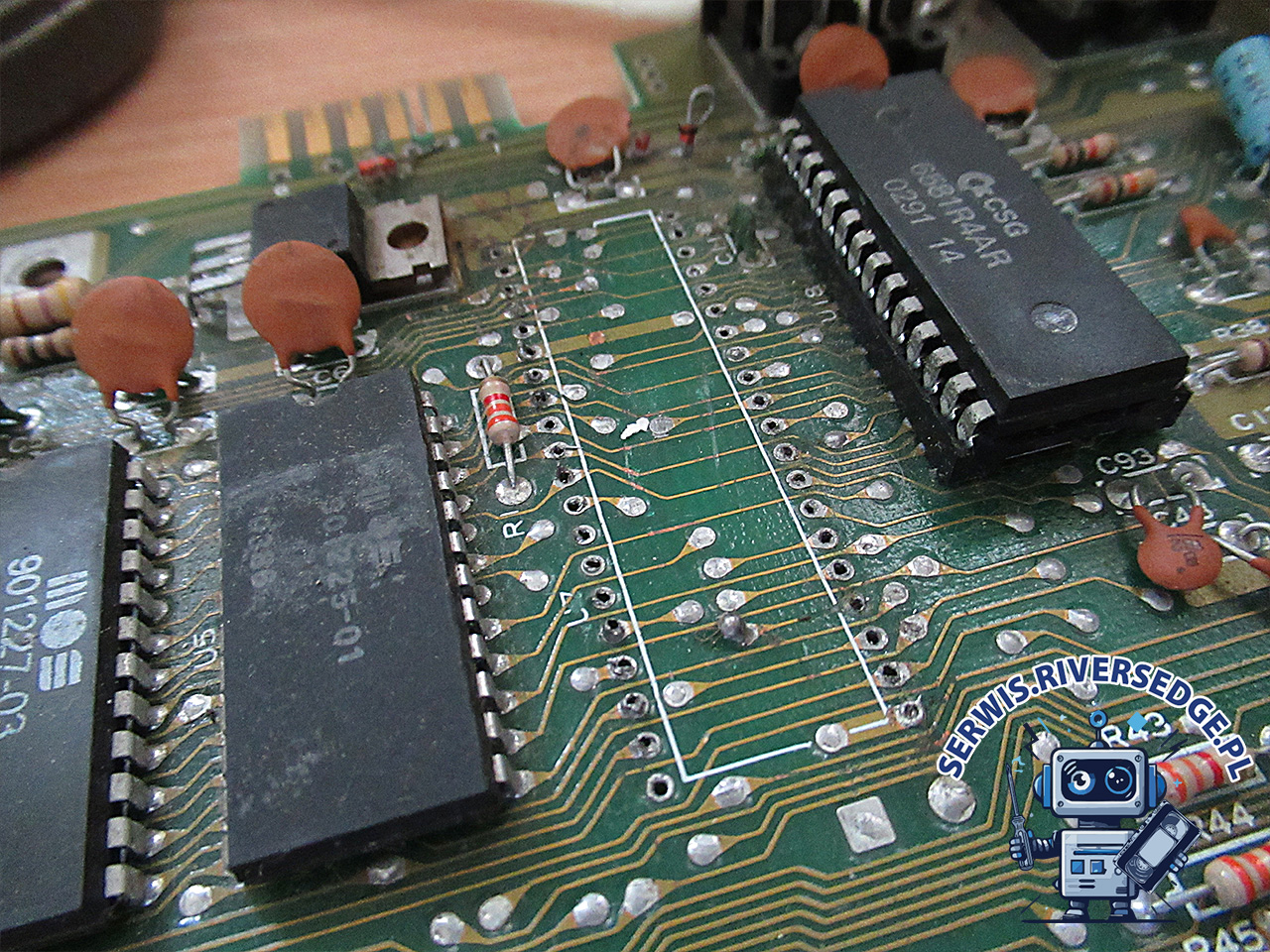

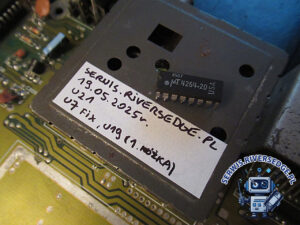

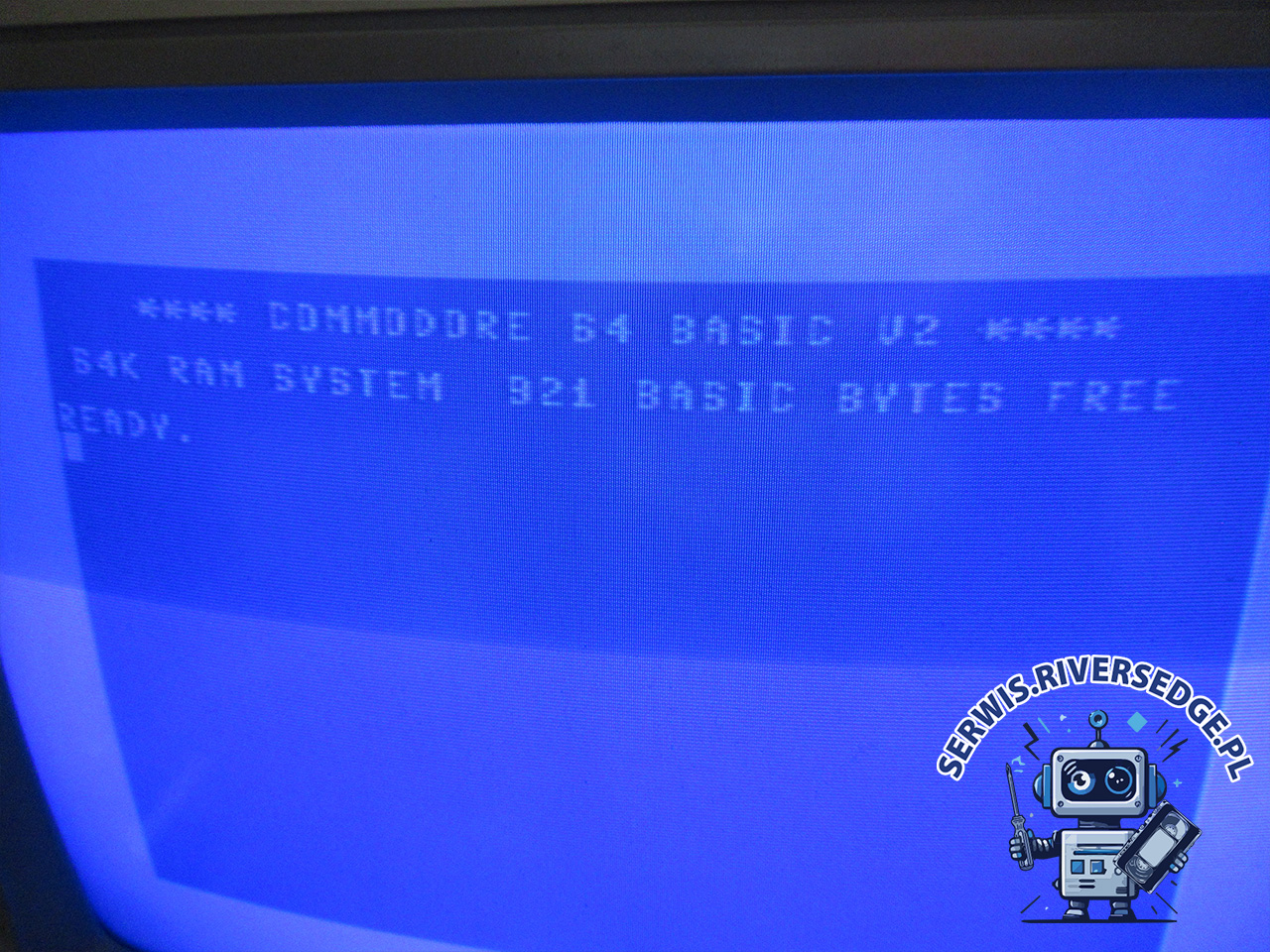

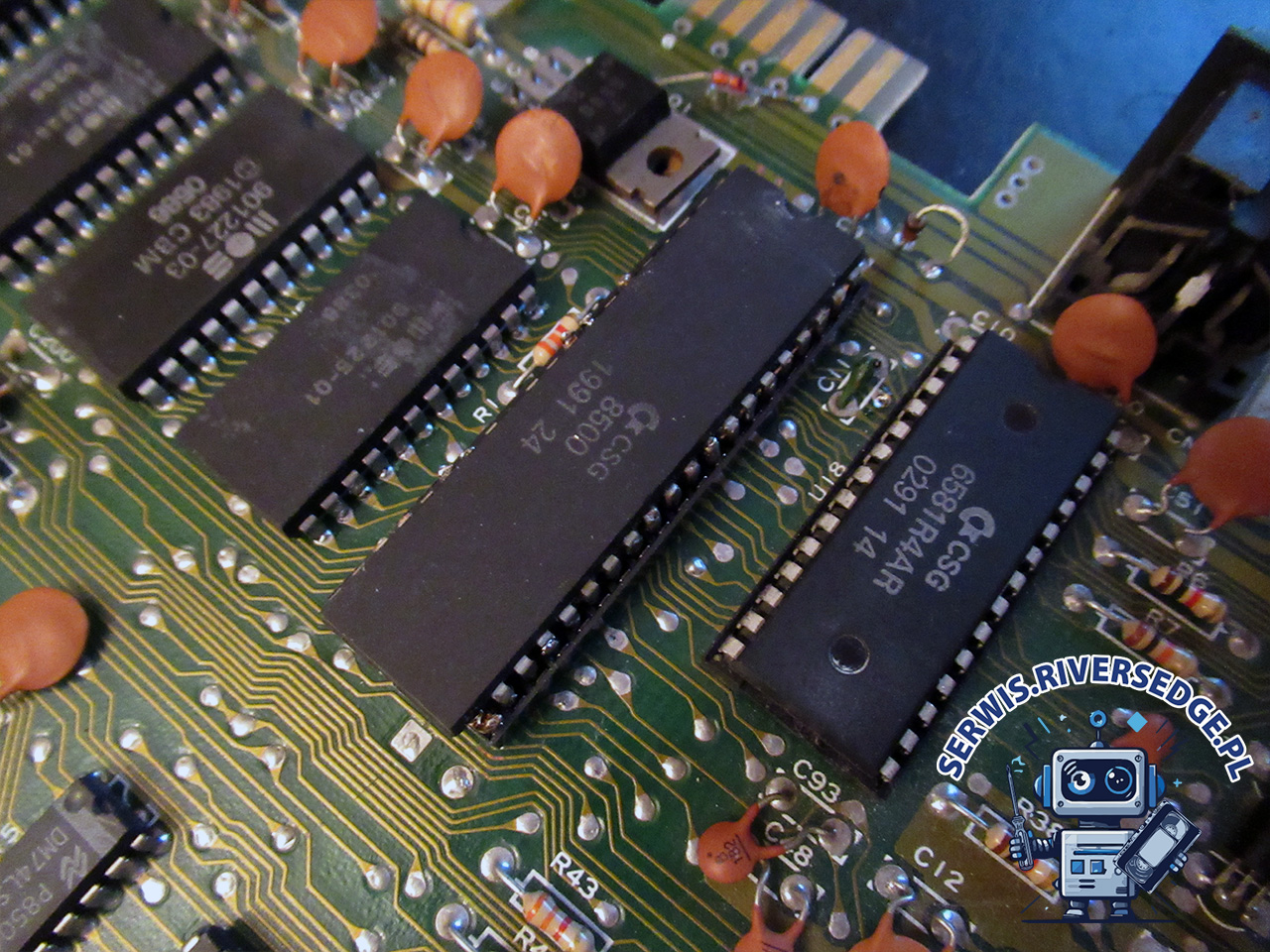

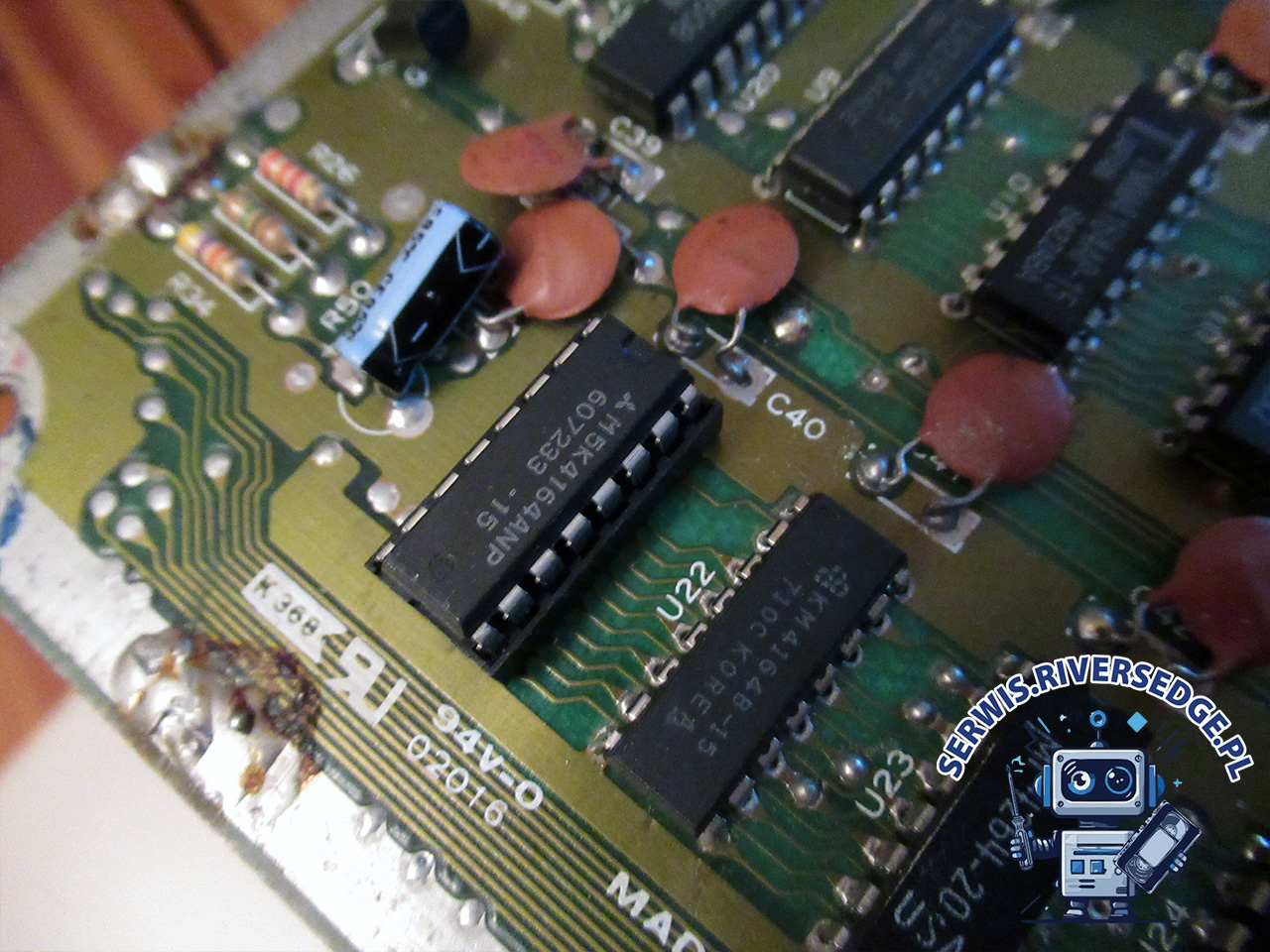

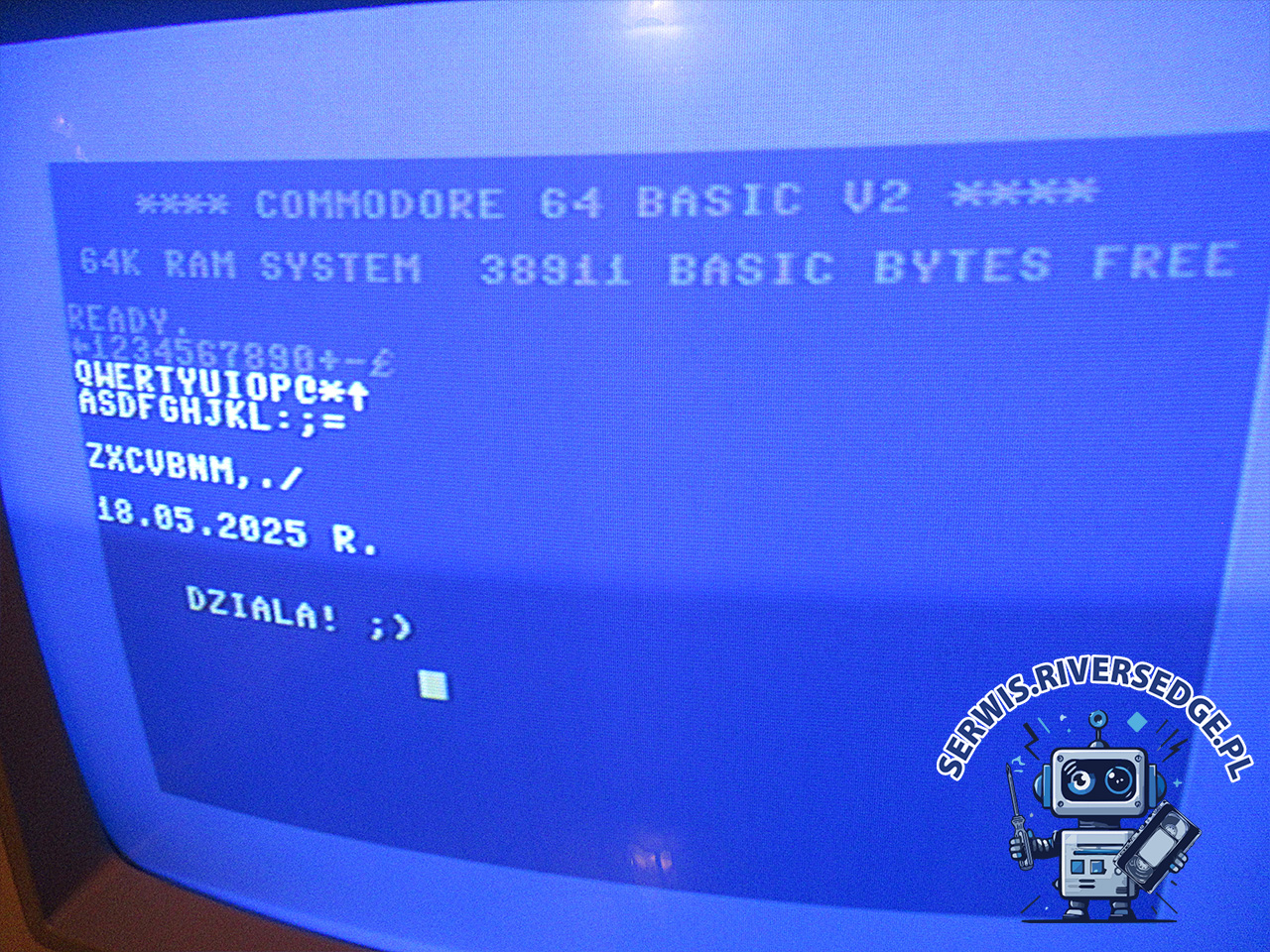

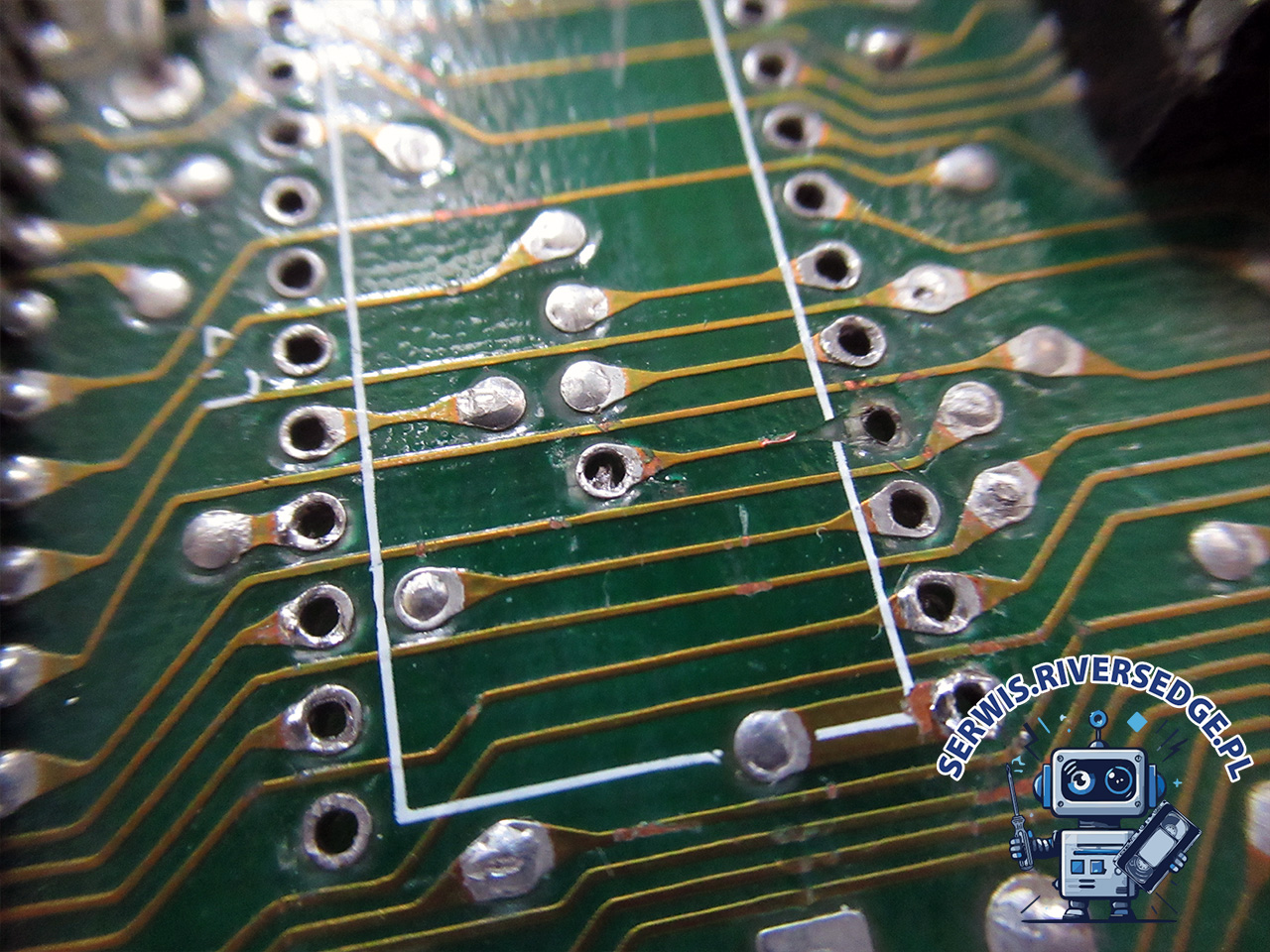

Z wymienionych elementów posiadałem jedynie procesor 8500, który otrzymałem osobno wraz z komputerem. Układ wymagał jednak dodatkowej opieki, ponieważ posiadał pourywane nóżki. Po ich rekonstrukcji oraz oczyszczeniu pól lutowniczych, przylutowałem podstawkę, jak i zamontowałem procesor. Przy okazji odkryłem przerwę na jednej ścieżce. Uzupełniłem płytę główną o pozostałe brakujące elementy i przystąpiłem do pierwszego uruchomienia Commodore 64. Na ekranie wyświetlił się niebieski ekran startowy z lekko zniekształconymi fontami oraz informacją o zaledwie 921 wolnych bajtach pamięci. Szybki test diagnostyczny wykazał uszkodzenie kości U21. Po jej wymianie komputer zgłosił się z prawidłową liczbą 38911 wolnych bajtów pamięci.

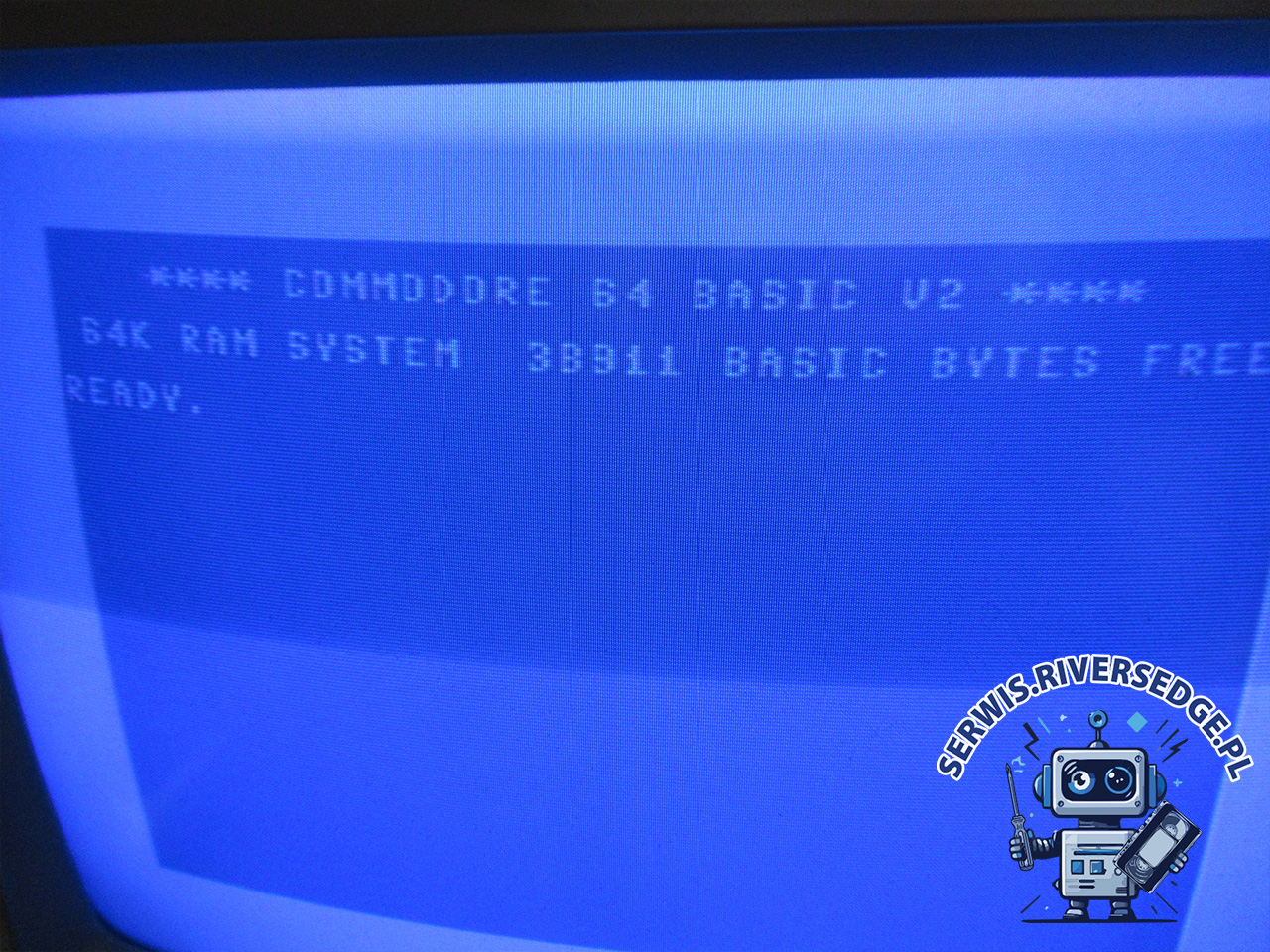

Dalsze prace skupiły się na usunięciu usterki związanej z nieprawidłowym wyświetlaniem czcionki. Wbrew pozorom to nie Character ROM był uszkodzony, ale problem leżał po stronie VIC-a. Jedna z jego nóżek nie przewodziła w podstawce. Po usunięciu usterki przystąpiłem do kolejnych testów. Ze zdumieniem odkryłem, iż niektóre programy „wysypują” się po rozpakowaniu. Początkowo obawiałem się kolejnej usterki pamięci, jednakże wkrótce odkryłem, iż problem dotyczy wyłącznie przerwań. Testy miernikiem wykazały brak przejścia sygnału IRQ z procesora do układu VIC. Rekonstrukcja sygnału przywróciła pełną sprawność komputera.

Zlecenie naprawy komputera Commodore 64 wykonałem w dniach 18-19 maja 2025 roku.

Poniższe zdjęcia prezentują przebieg naprawy.
