Naprawa uszkodzonej stacji Commodore 1541 od ekipy Retro Graty

Opublikowano przez

Historia urządzenia i stan wizualny

Stacja 1541 z wyposażenia ekipy Retro Graty, zawierająca modyfikację DOS-u przystosowaną do obsługi złącza równoległego (pararell). Dostarczona osobiście na serwis w celu usunięcia usterki związanej z problemami z odczytem plików.

Naprawa stacji dysków Commodore 1541 od ekipy Retro Graty

Stacja Commodore 1541 wykazywała bardzo niestabilne działanie. Diagnoza usterki okazała się nietypowo złożona.

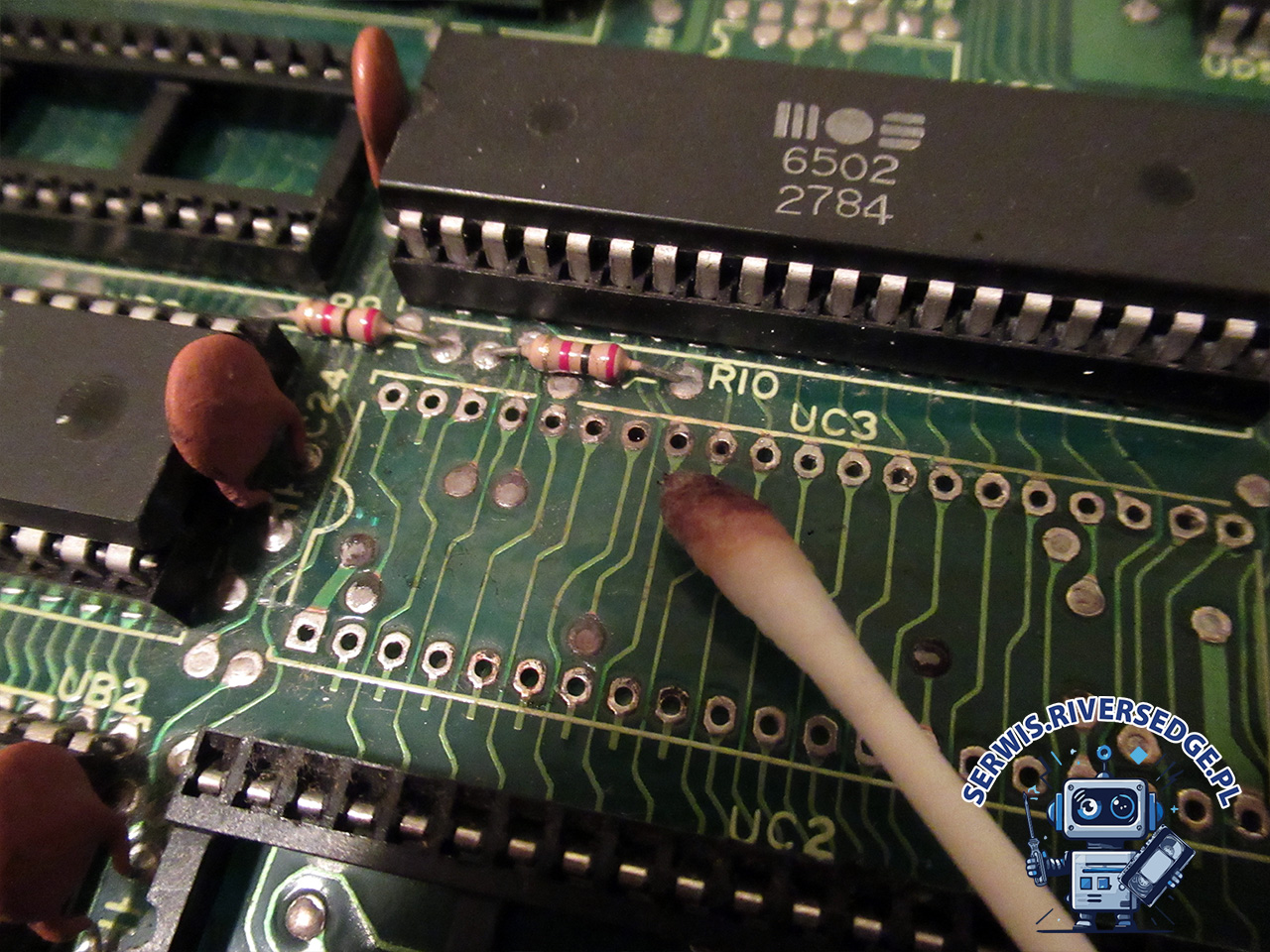

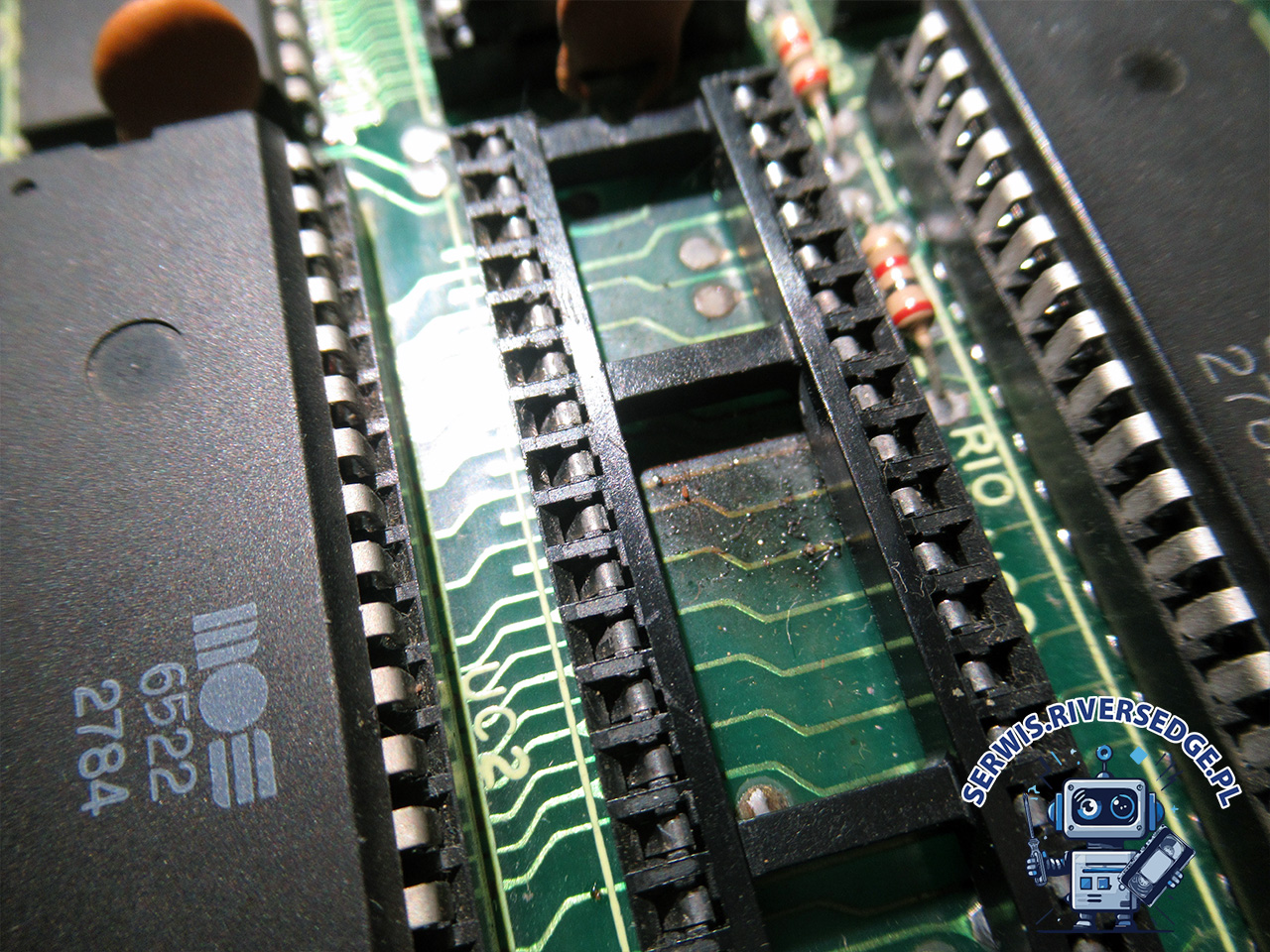

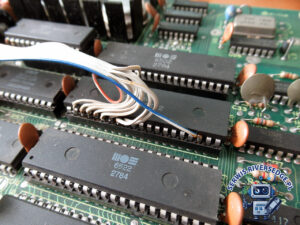

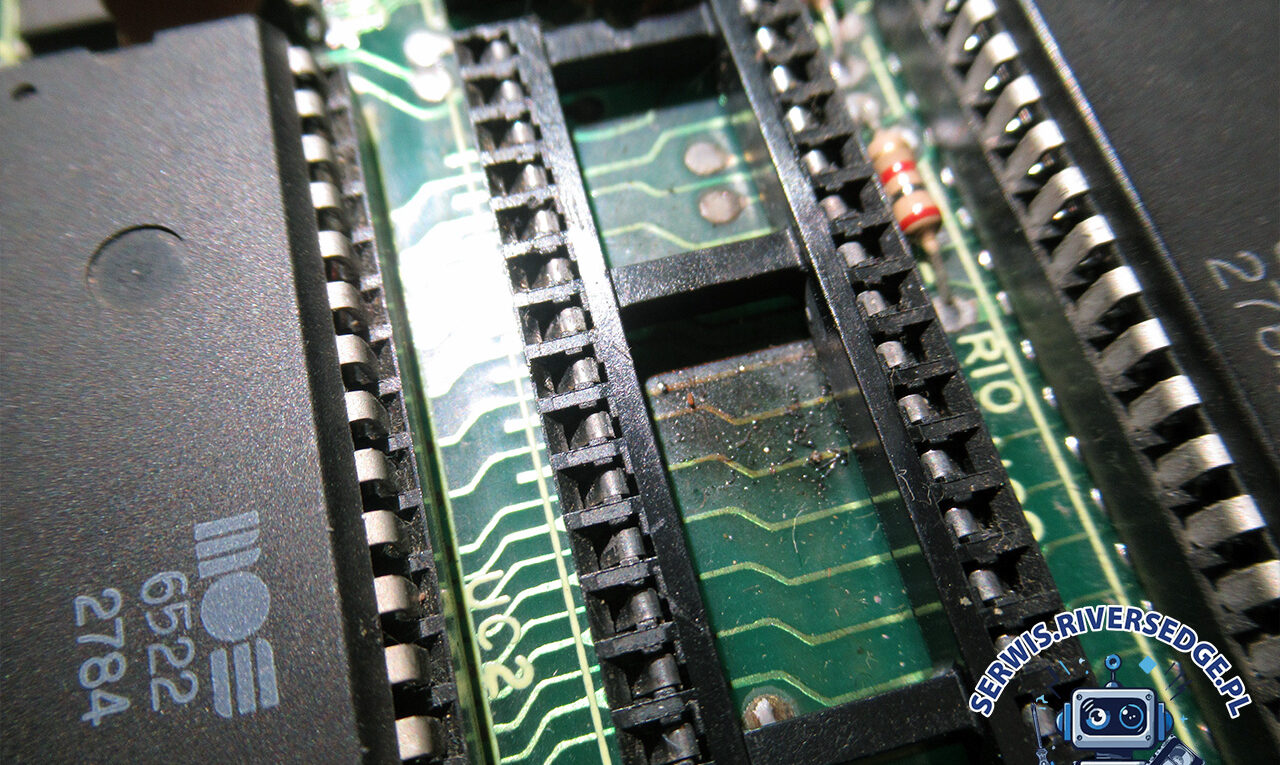

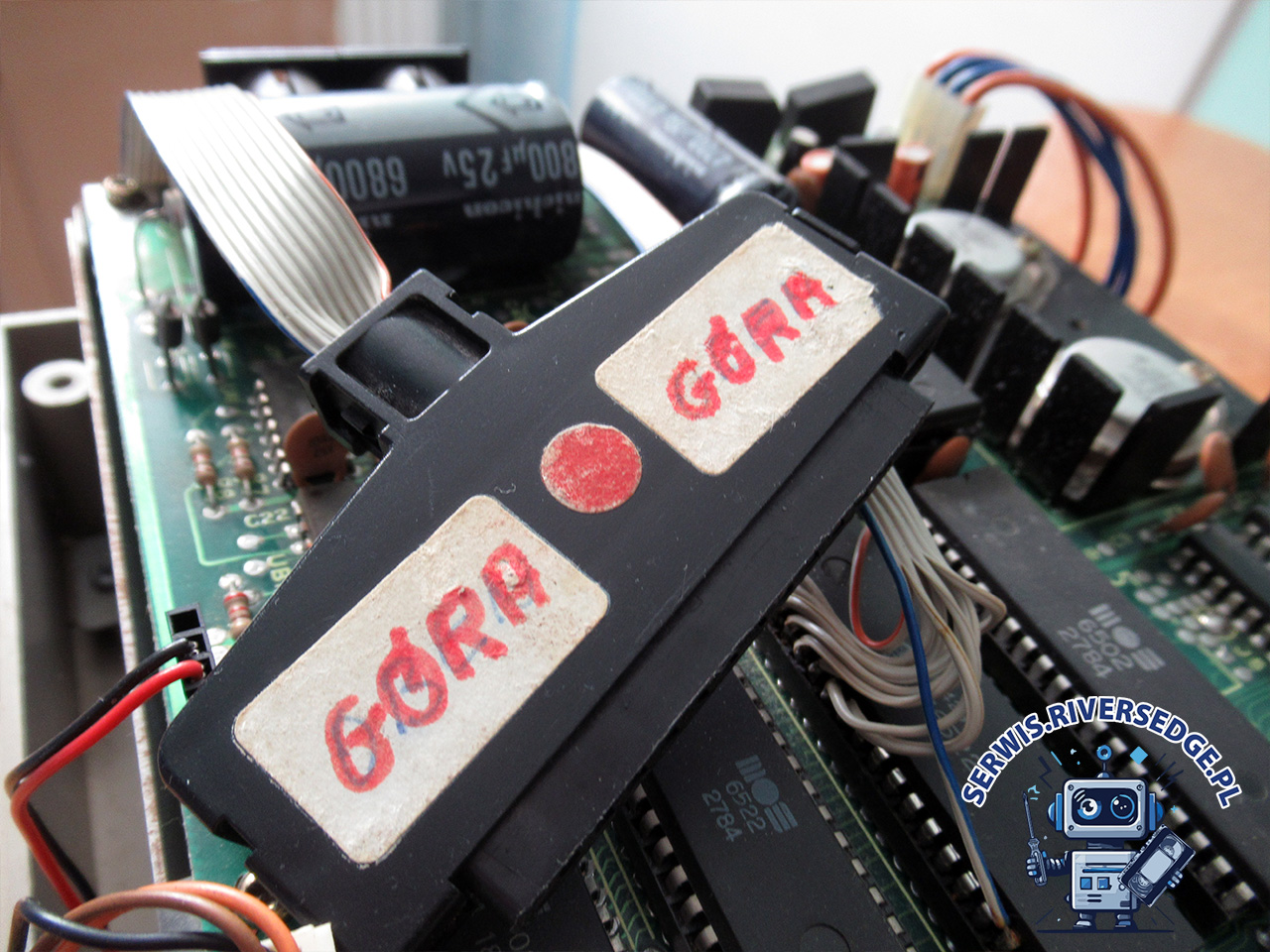

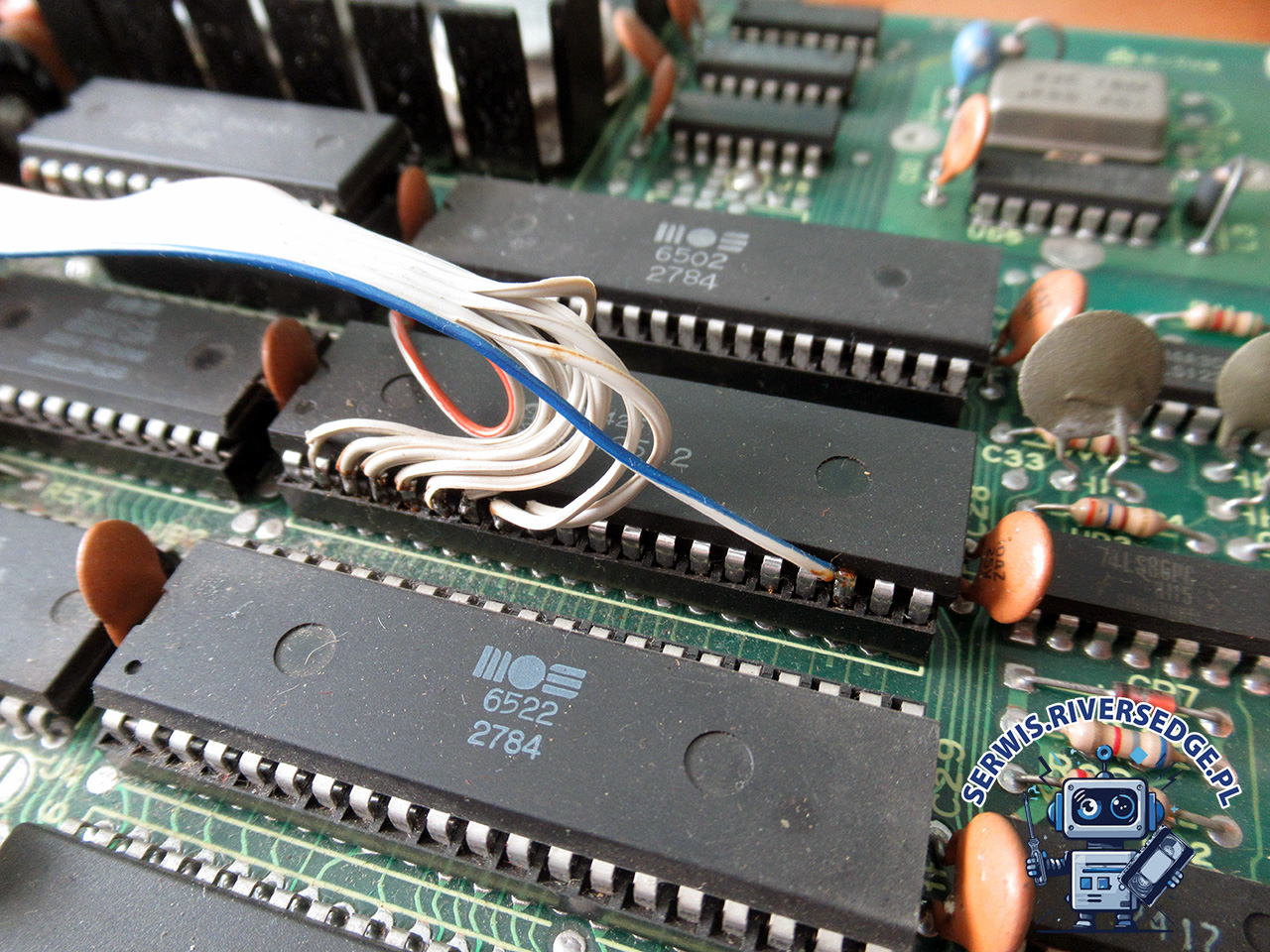

W pierwszej kolejności (po konsultacji z właścicielem urządzenia) odlutowałem przewód łączący układ VIA 6522 z wtykiem gniazda, który był przeznaczony do podłączania do gniazda User Port w Commodore 64. Przy tej okazji odkryłem pod układem ślady zalania lepką substancją (najprawdopodobniej słodkim napojem), co zmusiło mnie do wylutowania oryginalnej podstawki.

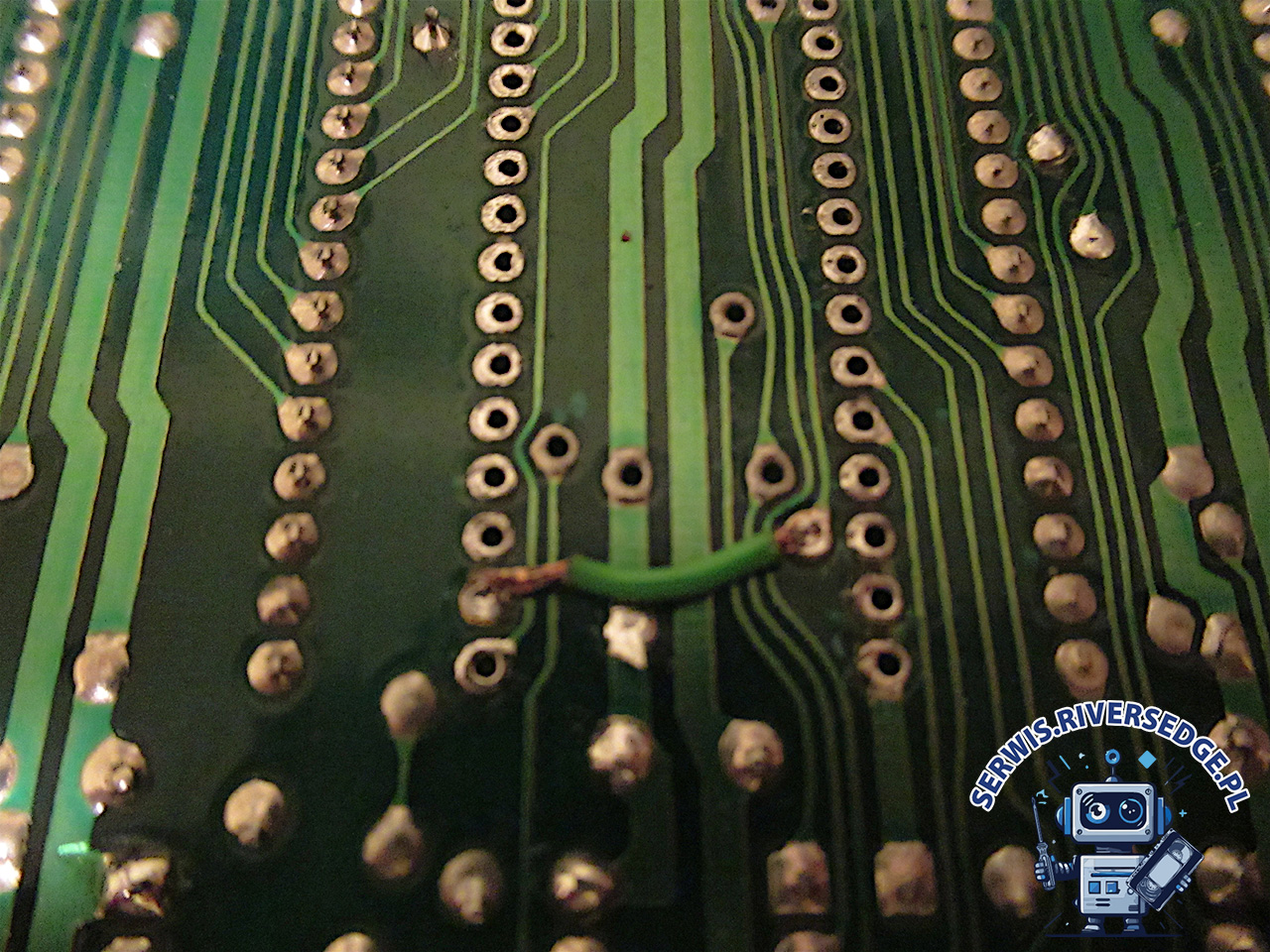

Następnie odkryłem brak przejścia sygnału R/W idącego od pinu 22 układu 6522. Po przywróceniu ciągłości sygnału stacja nadal przejawiała niestabilne działanie. Ostatecznie winowajcą okazał się mostek prostowniczy CR1 na linii 5V.

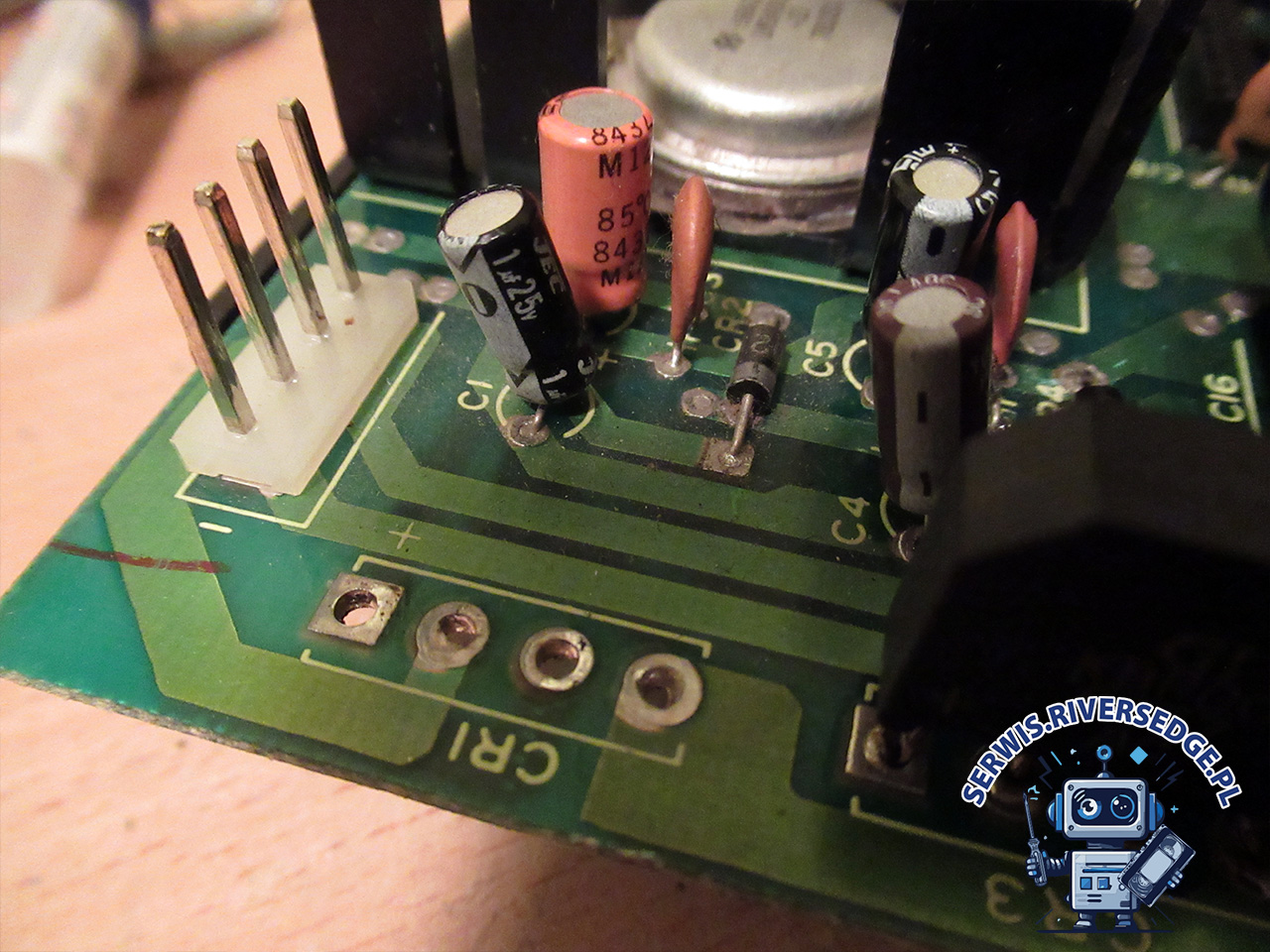

Diagnozę dodatkowo utrudnił błąd w oryginalnym schemacie stacji 1541, w którym elementy CR1 i CR3 są oznaczone odwrotnie. Po wymianie mostka na sprawny stacja odzyskała pełną sprawność.

Zlecenie naprawy stacji dysków Commodore 1541 zrealizowałem 2 kwietnia 2025 roku.

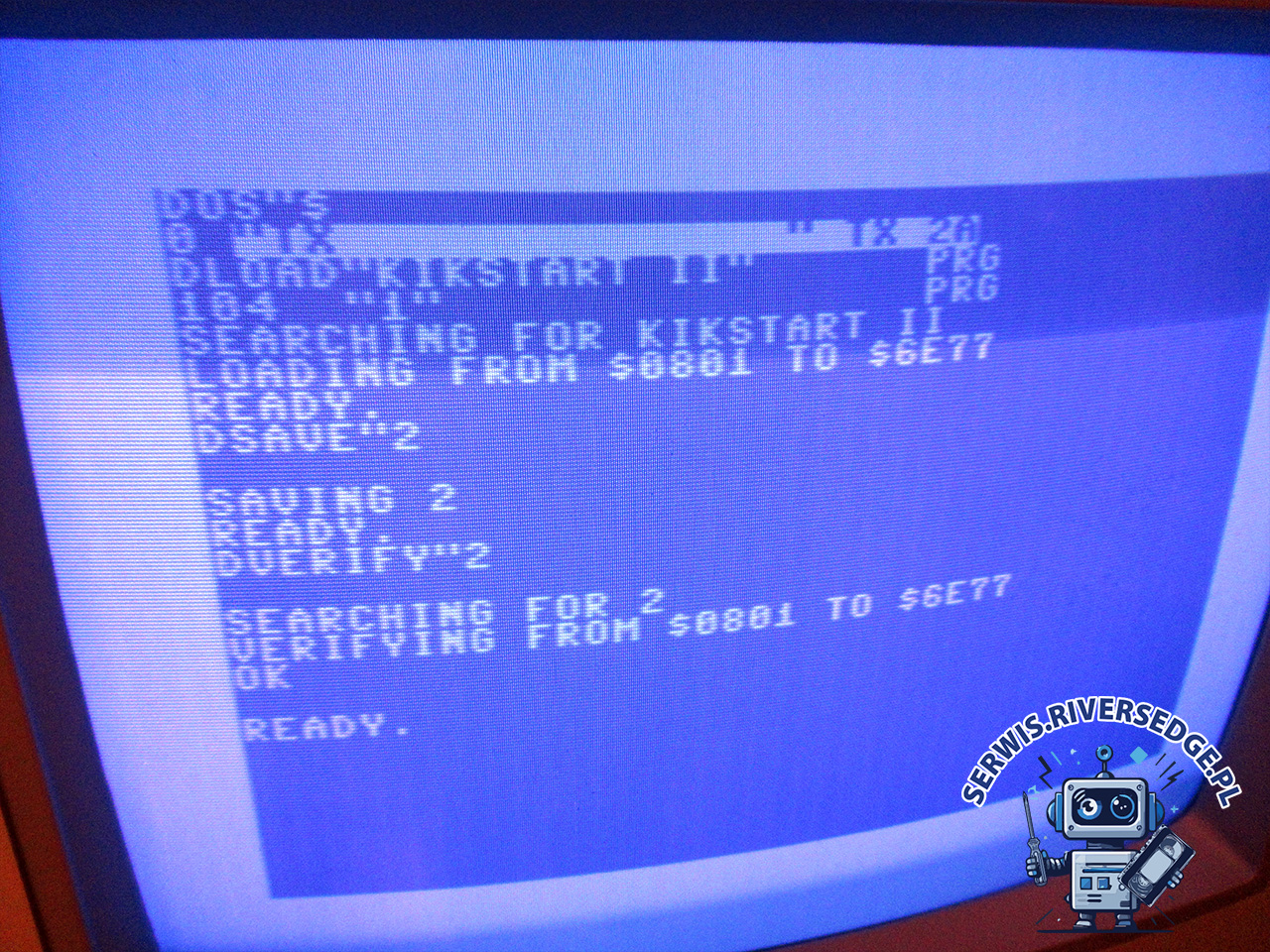

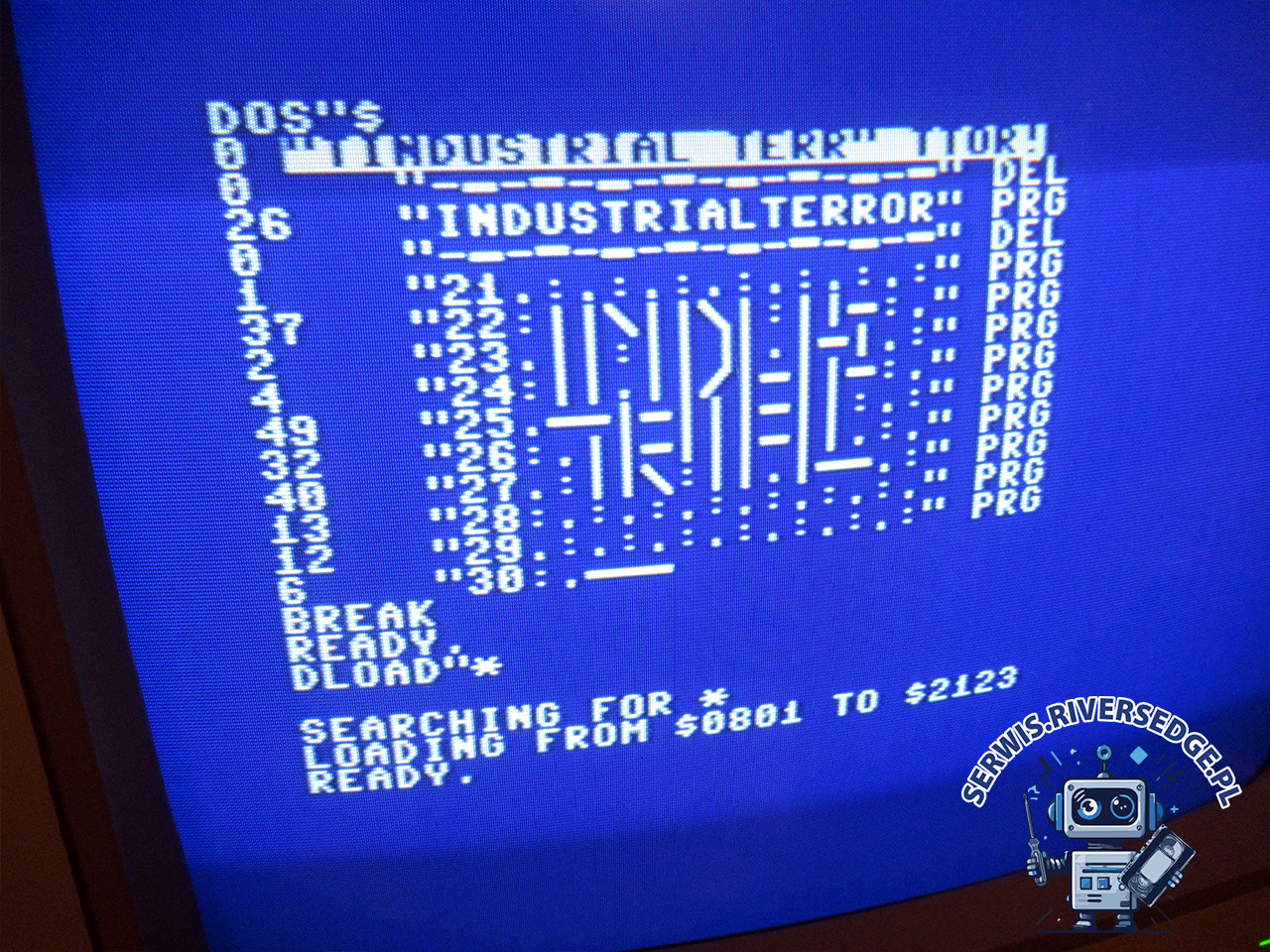

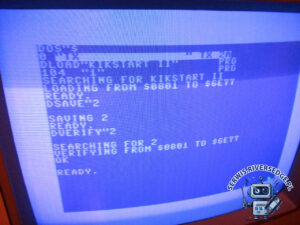

Poniższe zdjęcia prezentują przebieg naprawy.

Jeżeli chcesz, by Twój Commodore 64 został ożywiony, zapraszam do kontaktu ze mną za pośrednictwem formularza kontaktowego.
