Historia kartridża i stan wizualny

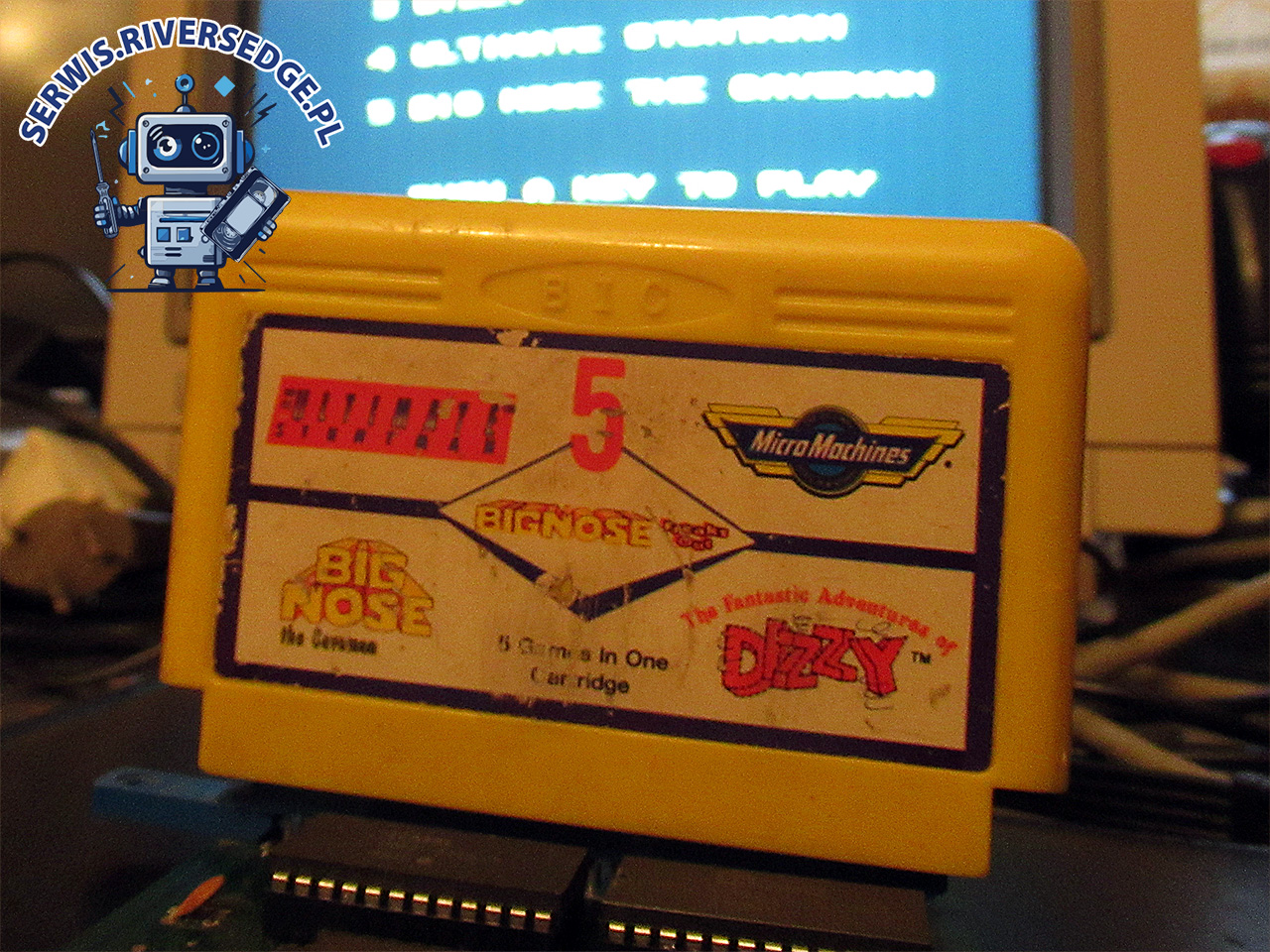

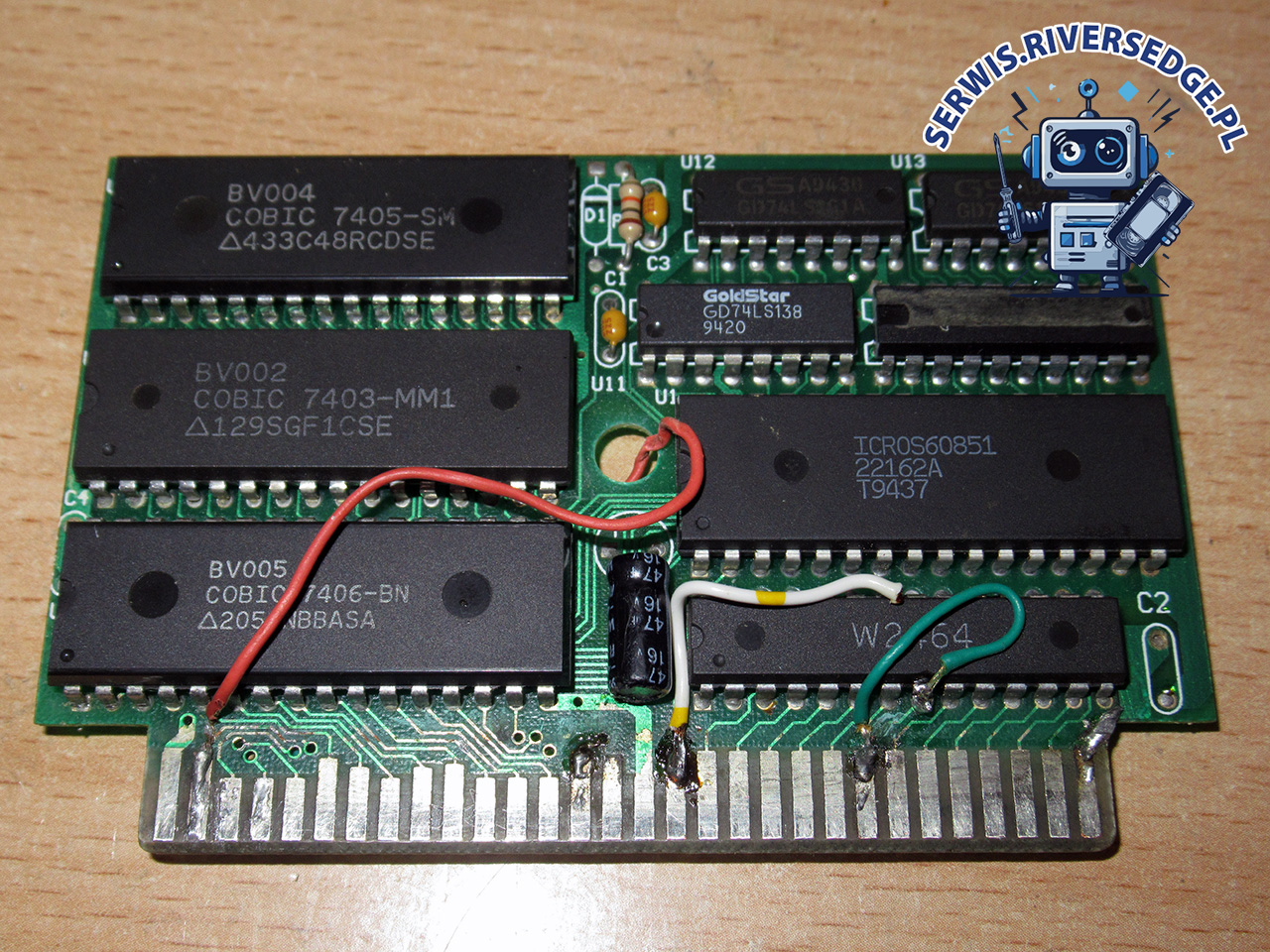

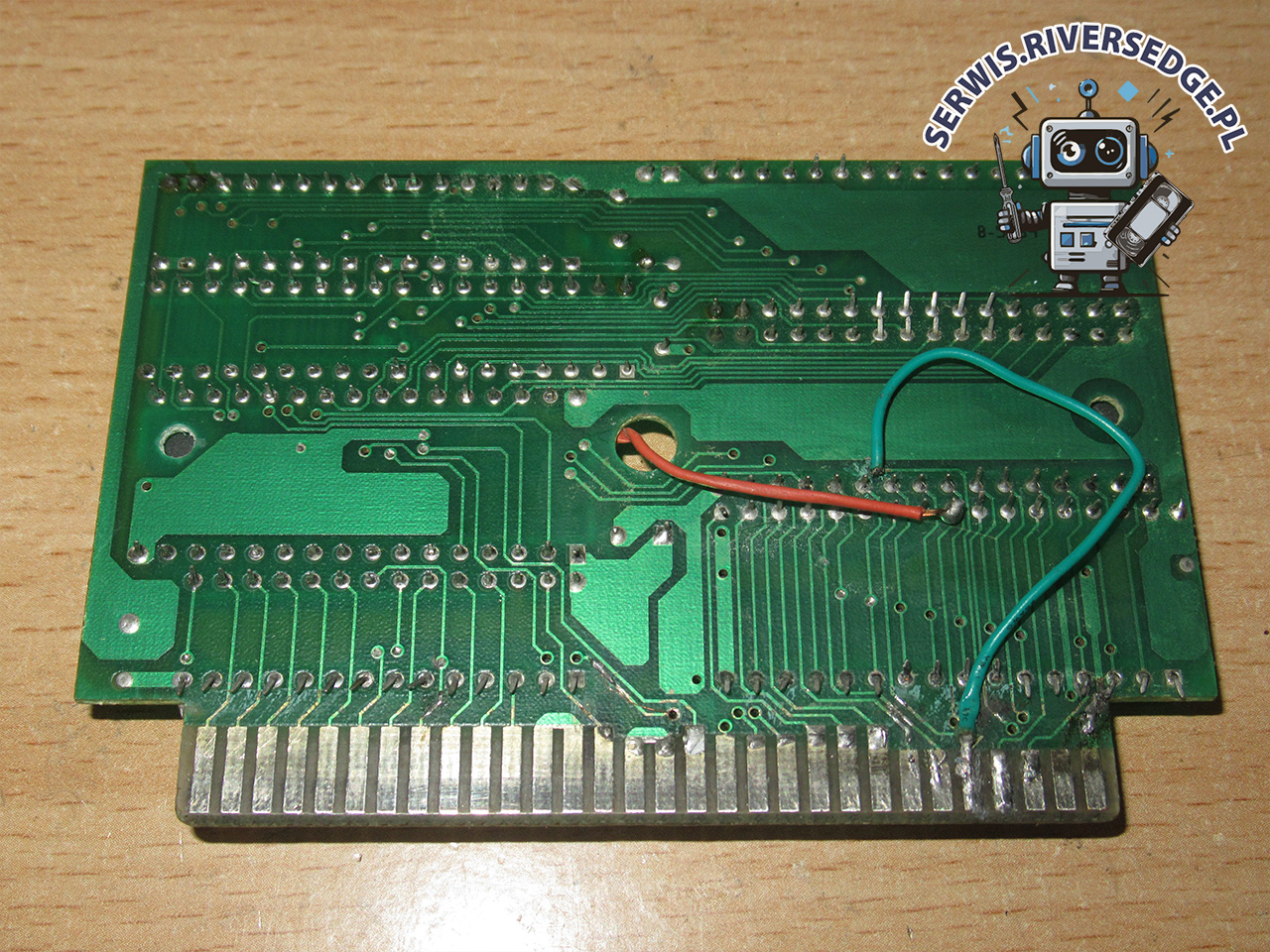

Legendarny kartridż Złota Piątka (wydany na konsolę Pegasus) z kolekcji Reseta. Płytka nosiła ślady naprawy i prezentowała uszkodzenia dokonane przez poprzedniego właściciela Złotej Piątki: przerwane ścieżki oraz zgięte piny układów. Kartridż po zainstalowaniu w konsoli powodował wyświetlanie artefaktów na ekranie.

Naprawa kartridża Złota Piąta

Pierwsze pomiary miernikiem wykazały dodatkowe przerwy na ścieżkach, jednakże ich rekonstrukcje za pośrednictwem przewodów nie pozwoliły usunąć usterki. Ponieważ gry się uruchamiały, a problem dotyczył wyświetlania przekłamań na grafice, diagnoza mogła być tylko jedna – uszkodzenie pamięci W2464 (64 KB SRAM).

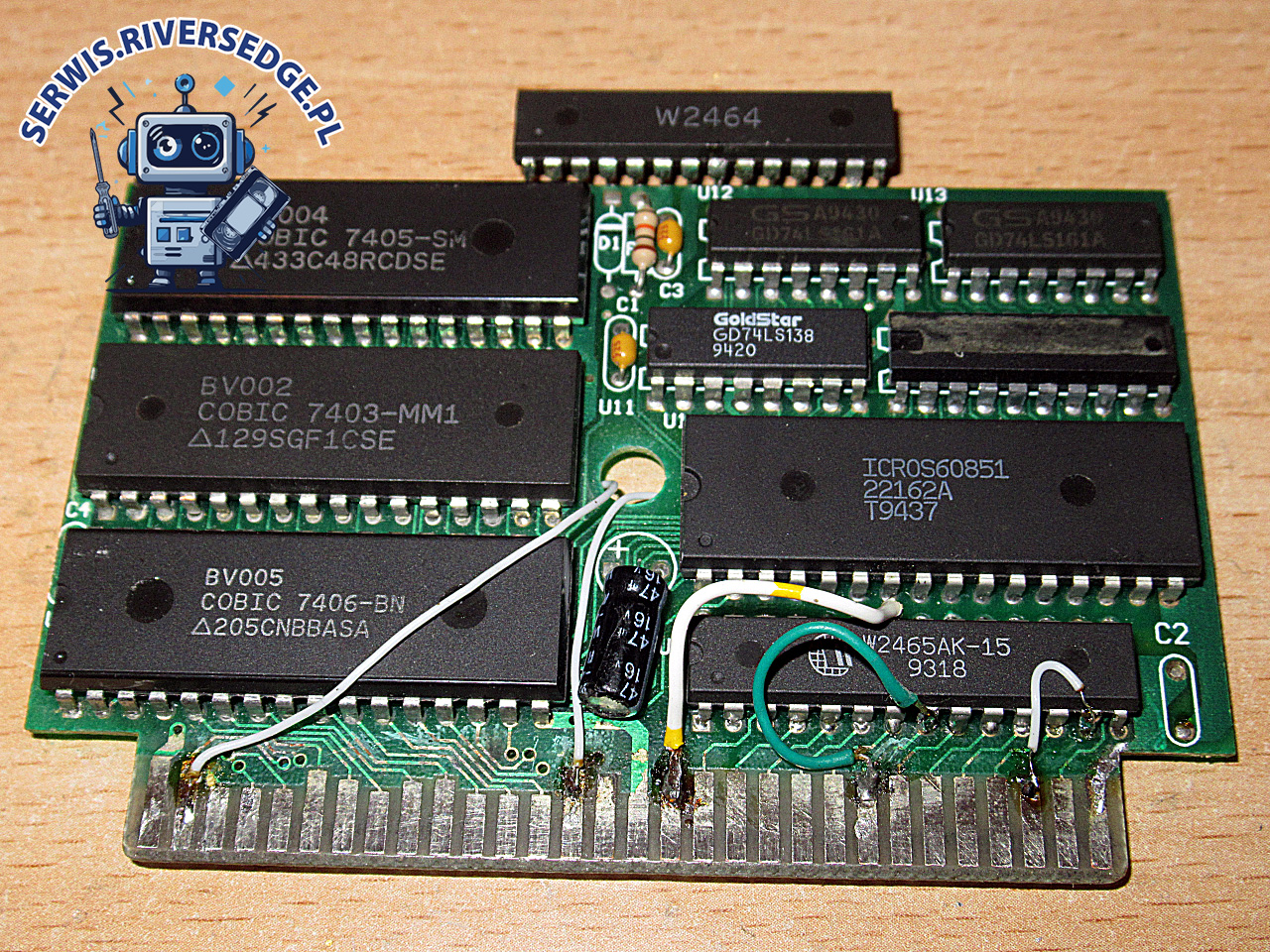

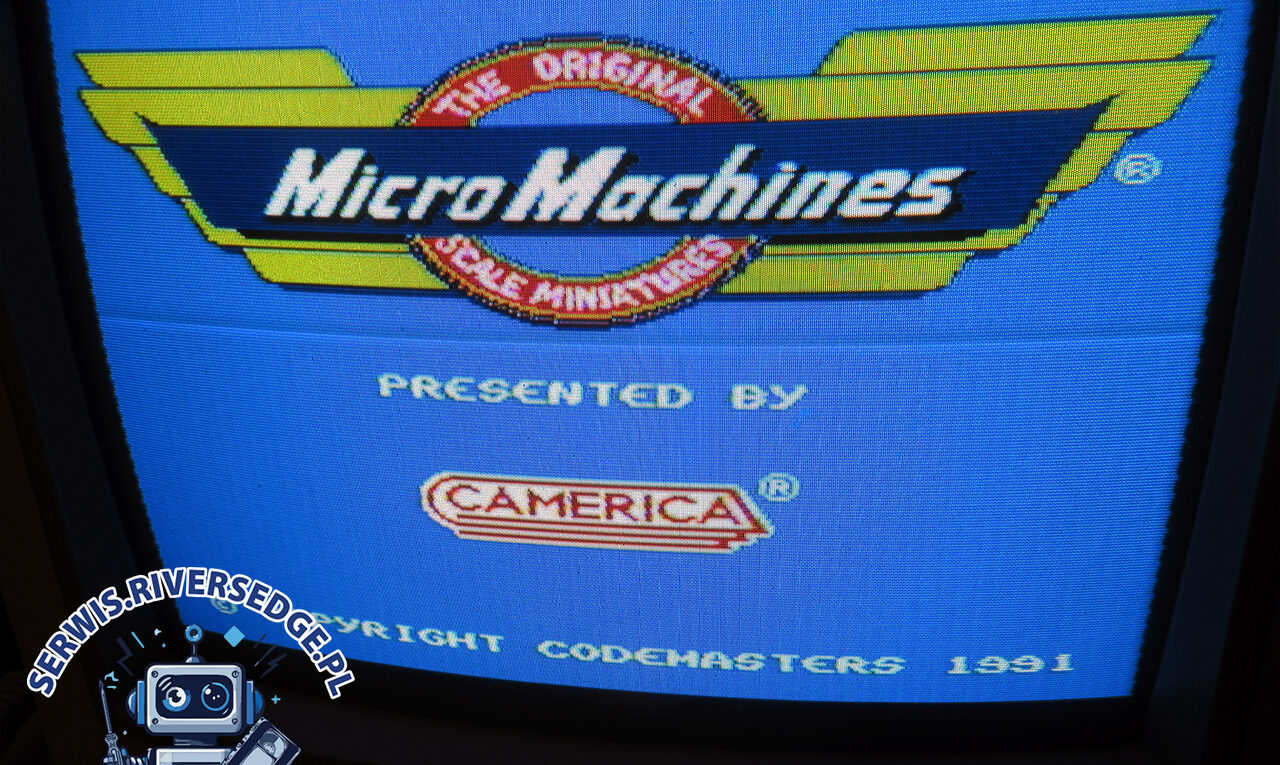

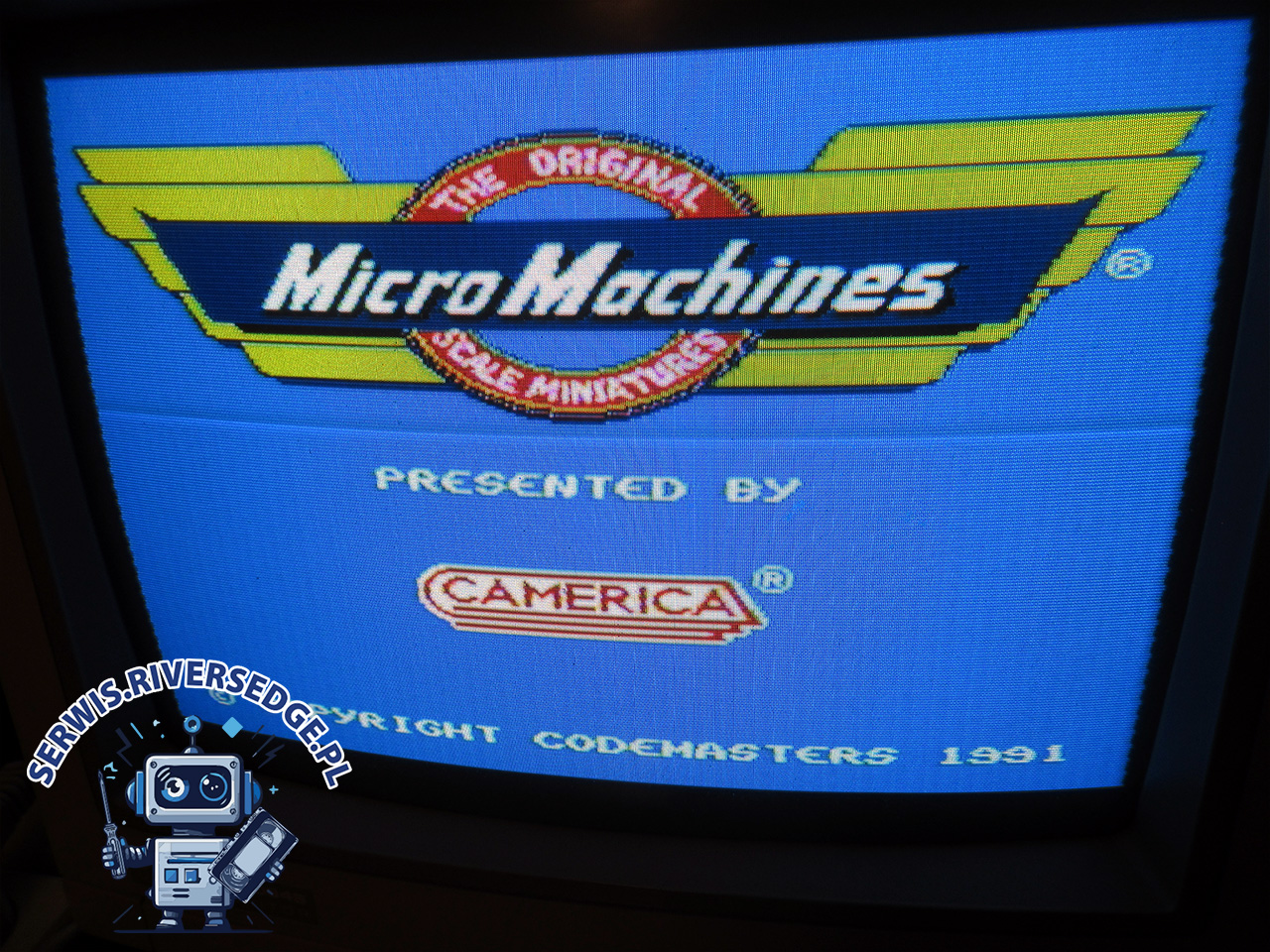

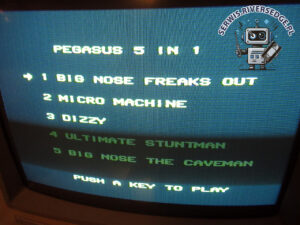

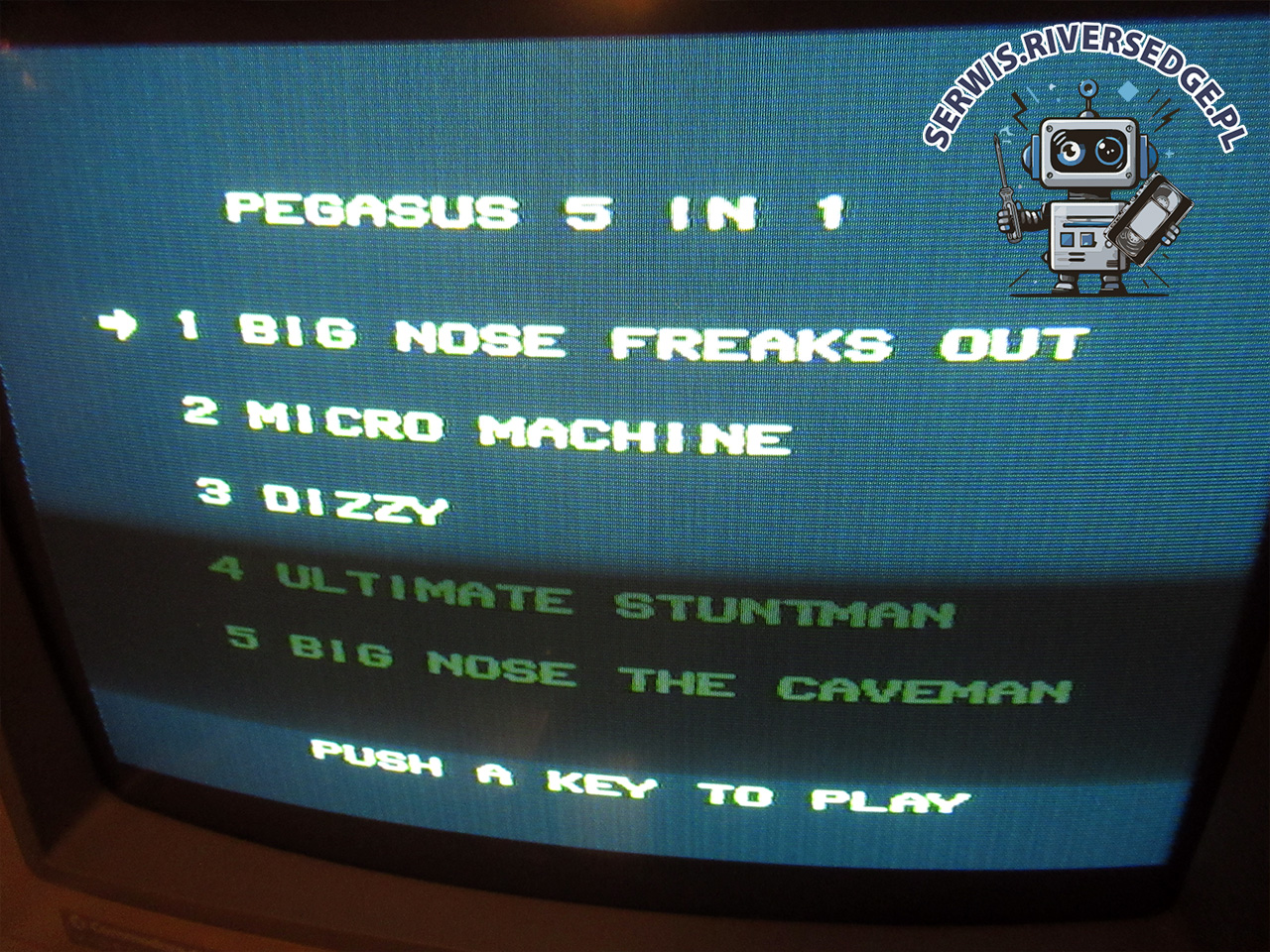

Ze względu na trudności w zdobyciu identycznego układu, podjąłem decyzję o zamówieniu i zainstalowaniu używanej pamięci o niemalże identycznych parametrach: W2465AK-15. Decyzja okazała się trafiona. Po wymianie pamięci Pegasus zaczął wyświetlać prawidłową grafikę na poszczególnych grach ze Złotej Piątki.

Zlecenie naprawy kartridża Złota Piątka ukończyłem 4 czerwca 2025 roku.

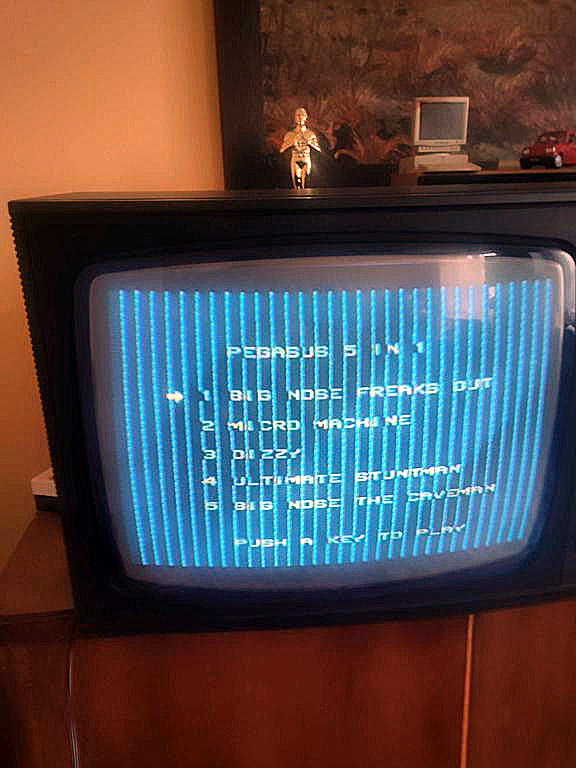

Podziękowania dla Reseta za udostępnienie zdjęcia artefaktów generowanych przez uszkodzony kartridż Złota Piątka.

Poniższe zdjęcia prezentują przebieg naprawy.
