Naprawa kartridża Action Replay v7.3 z porwanymi ścieżkami

Opublikowano przez

Historia kartridża i stan techniczny

Słynny kartridż Action Replay v7.3 dedykowany Commodore 64. Przekazany na serwis w celu przywrócenia działania po wylutowaniu układu EPROM zakończonego uszkodzeniem ścieżek.

Naprawa kartridża Action Replay v7.3

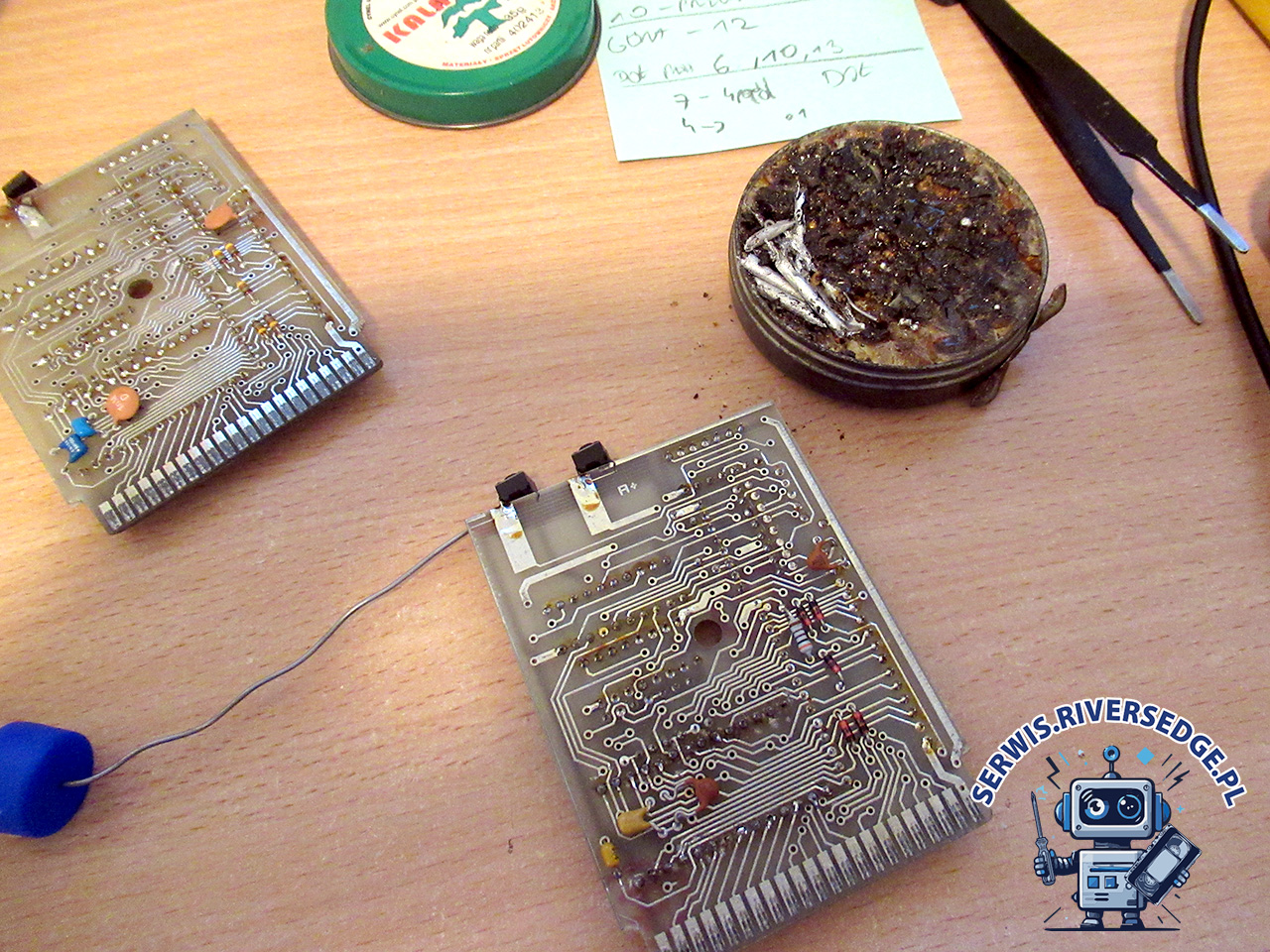

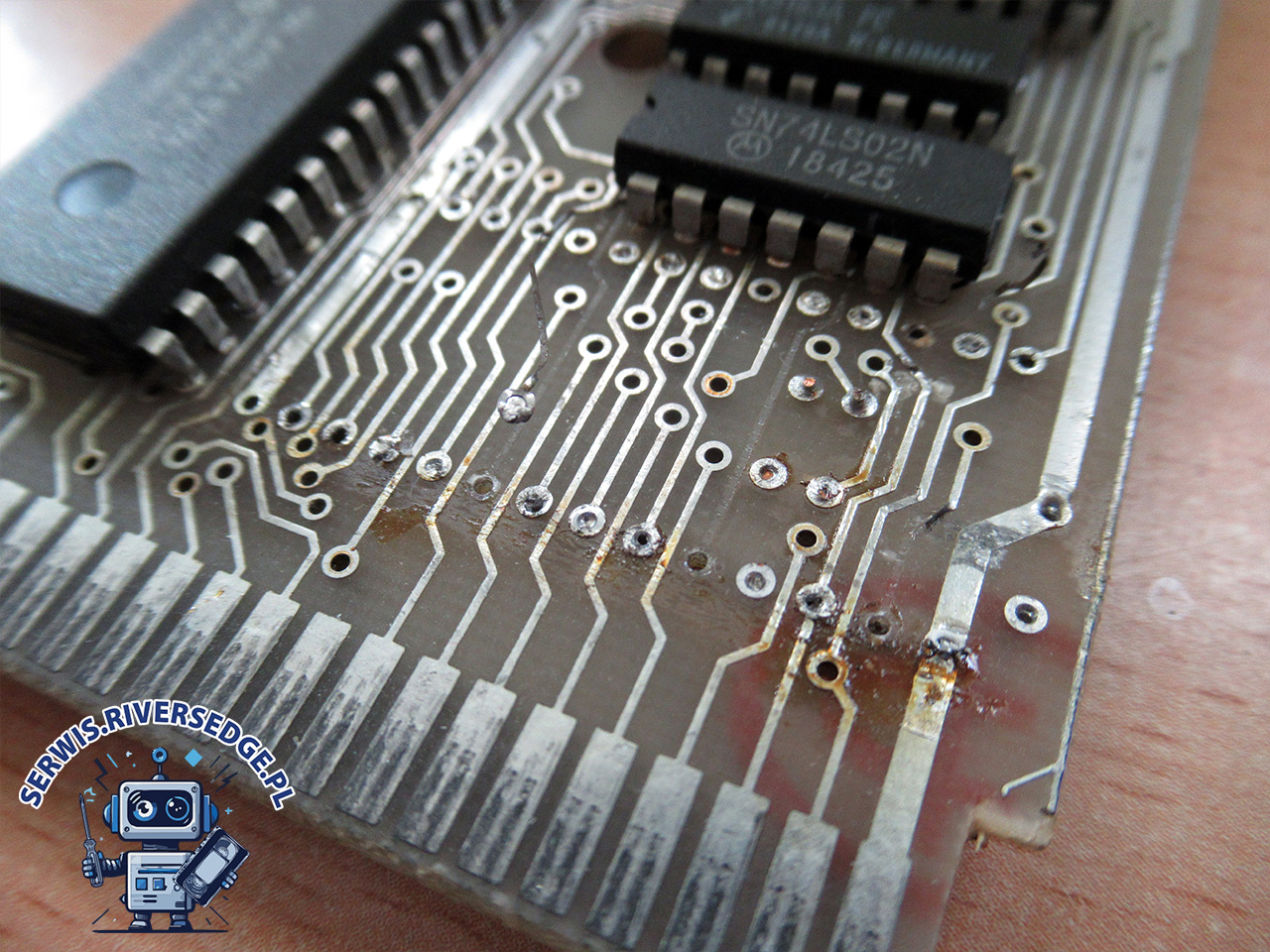

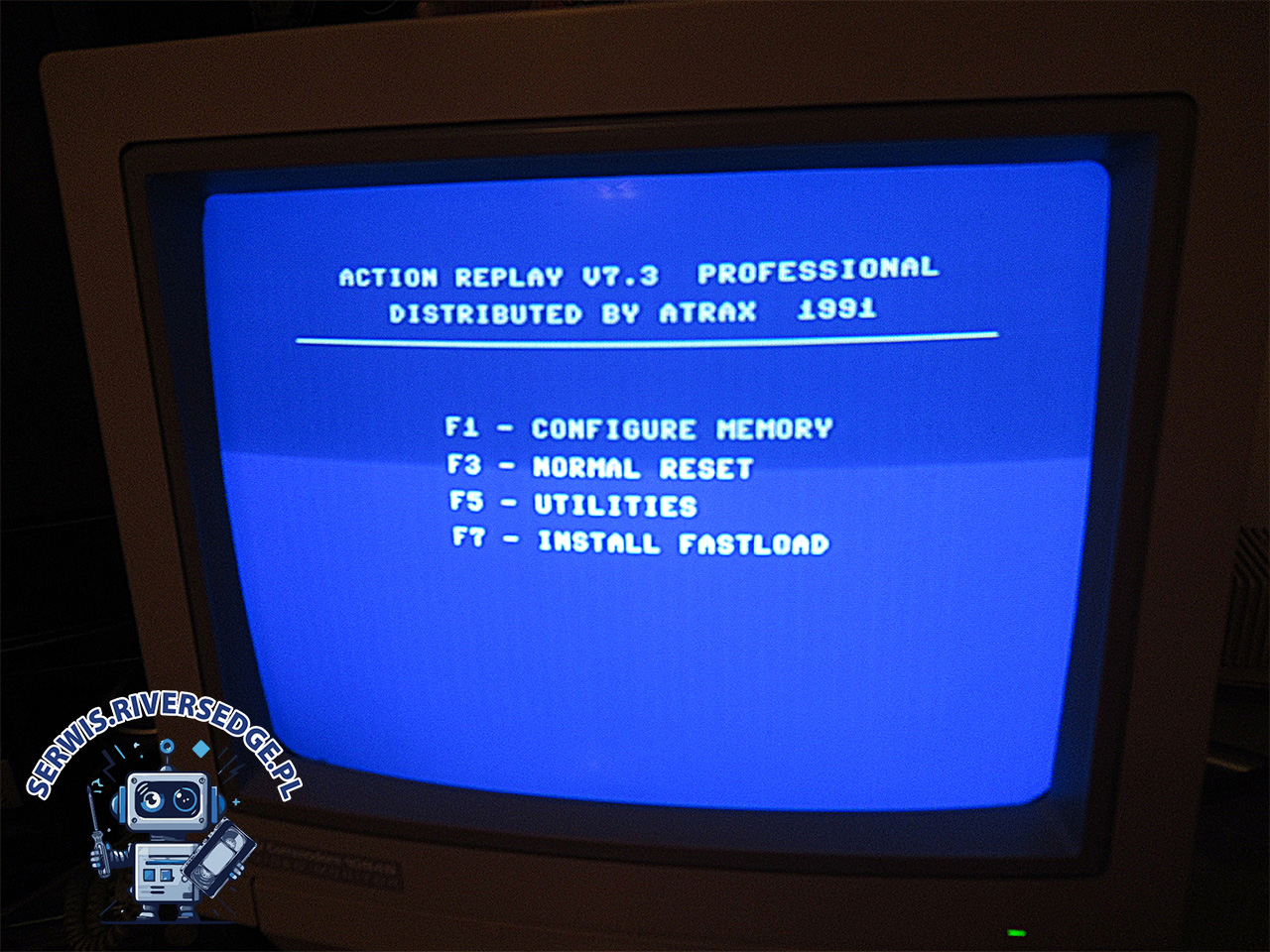

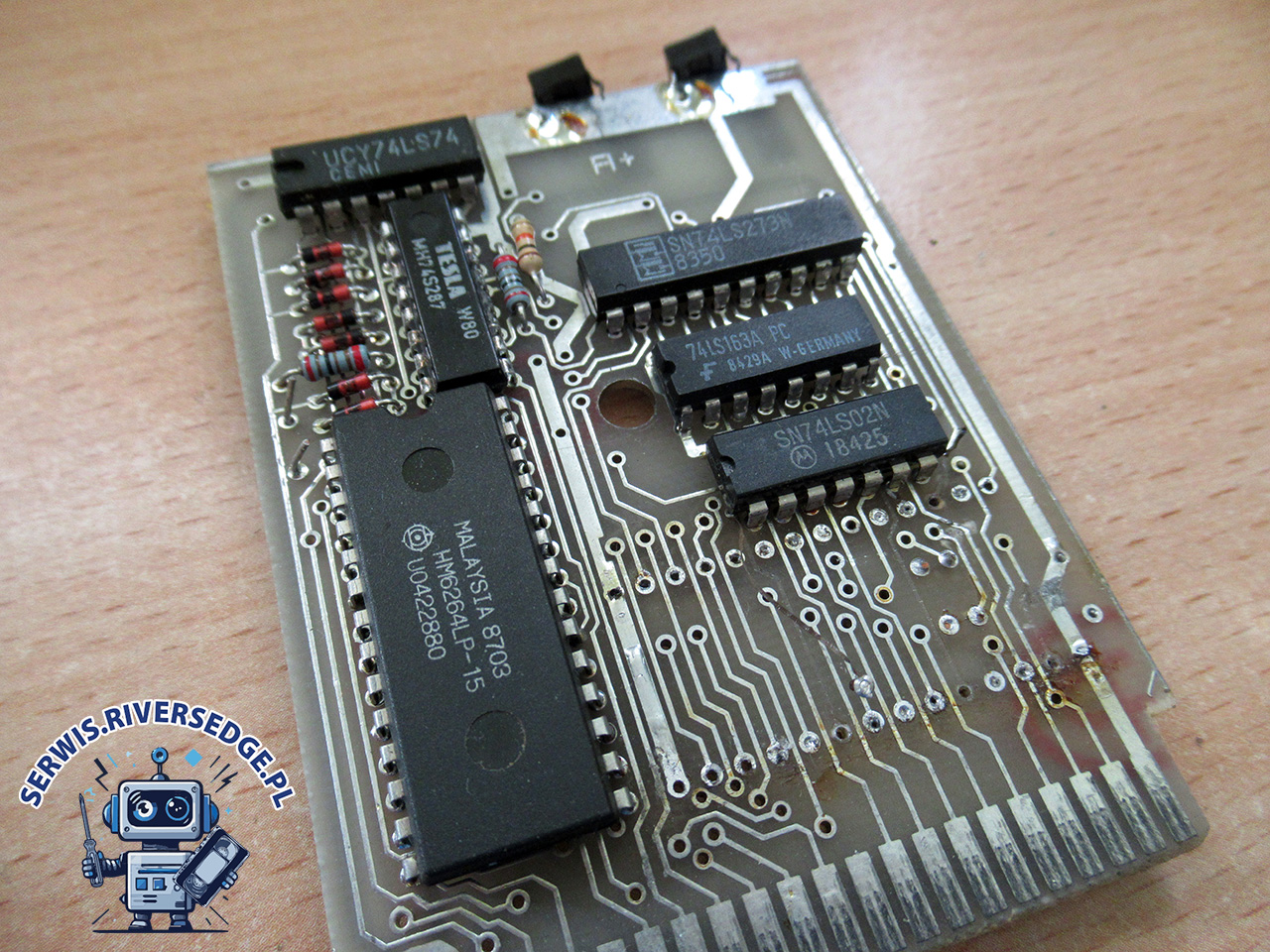

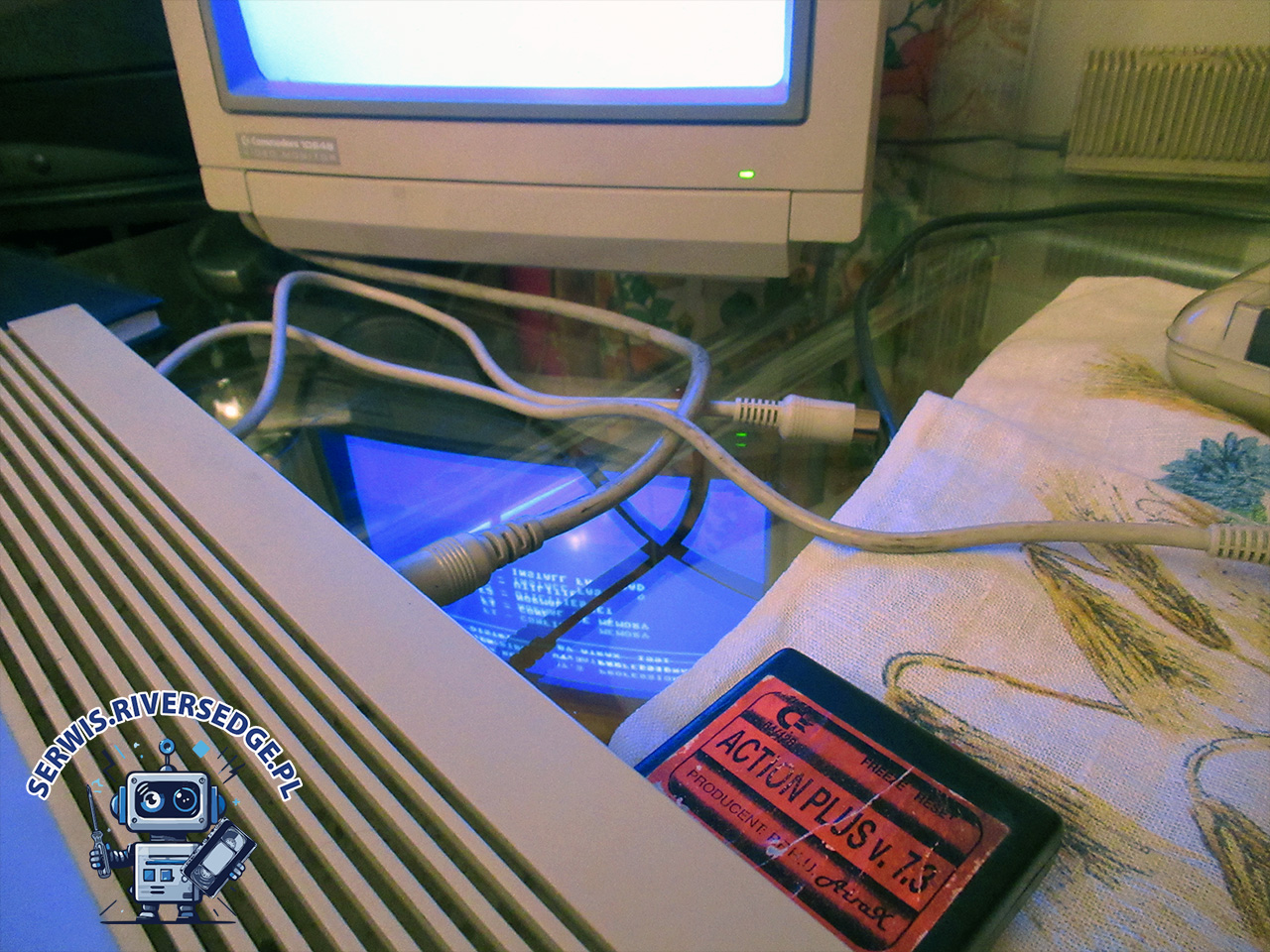

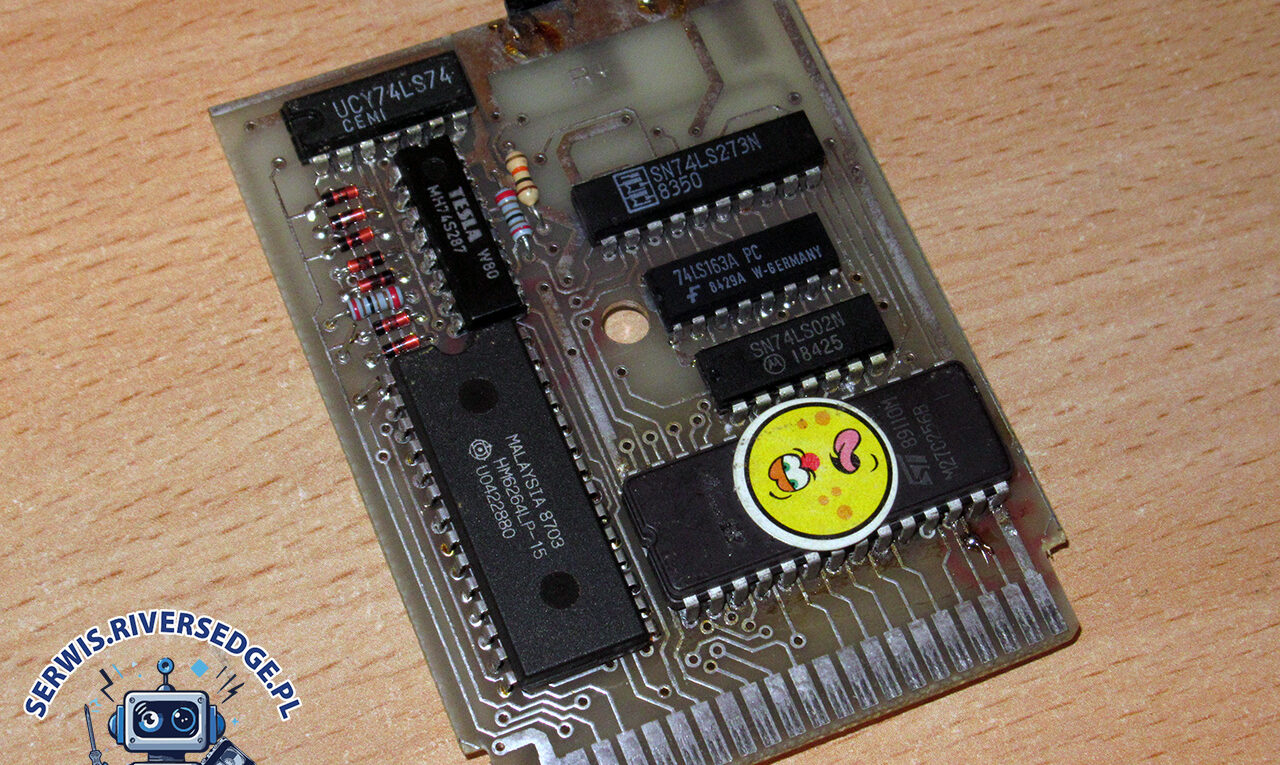

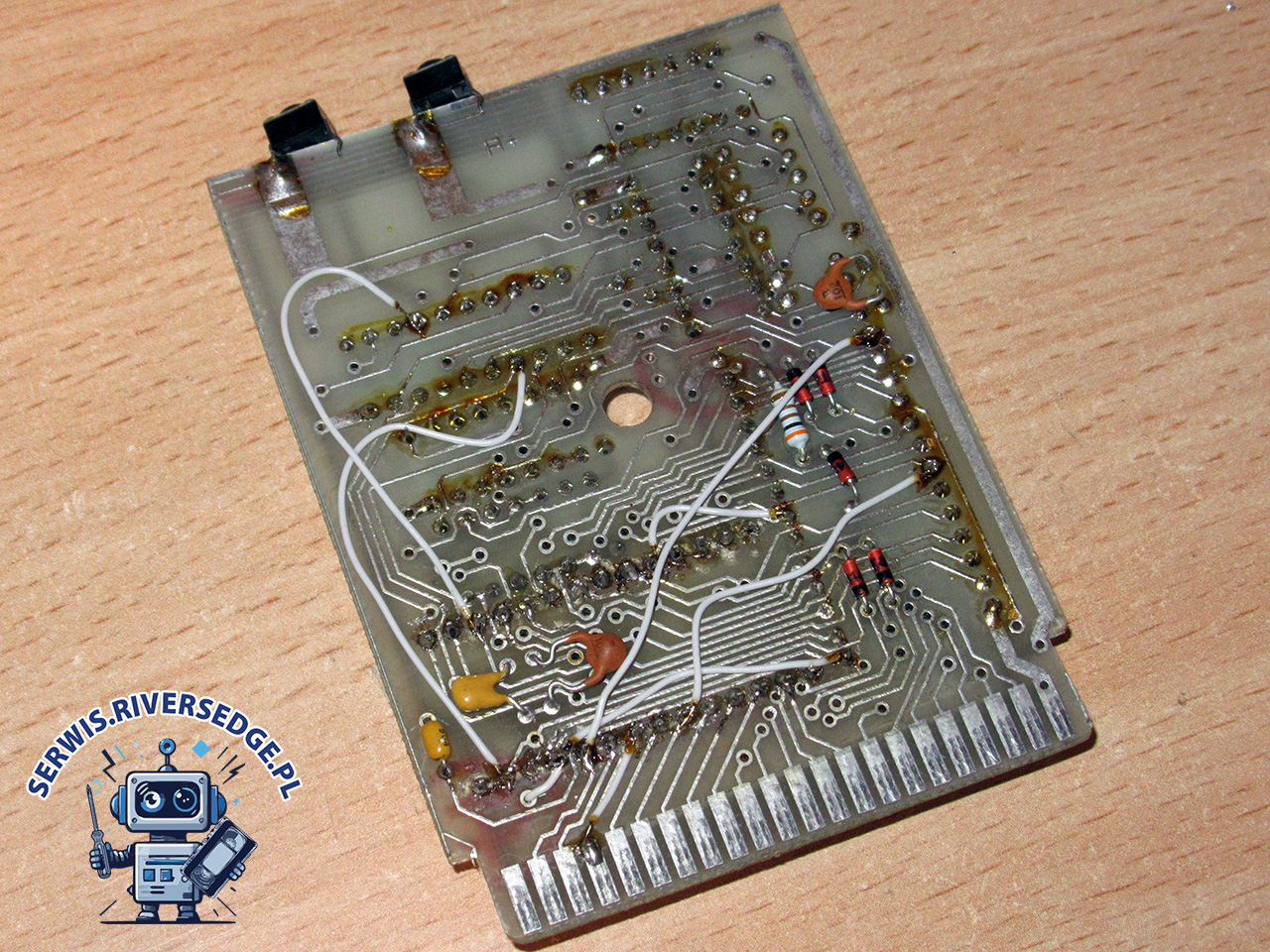

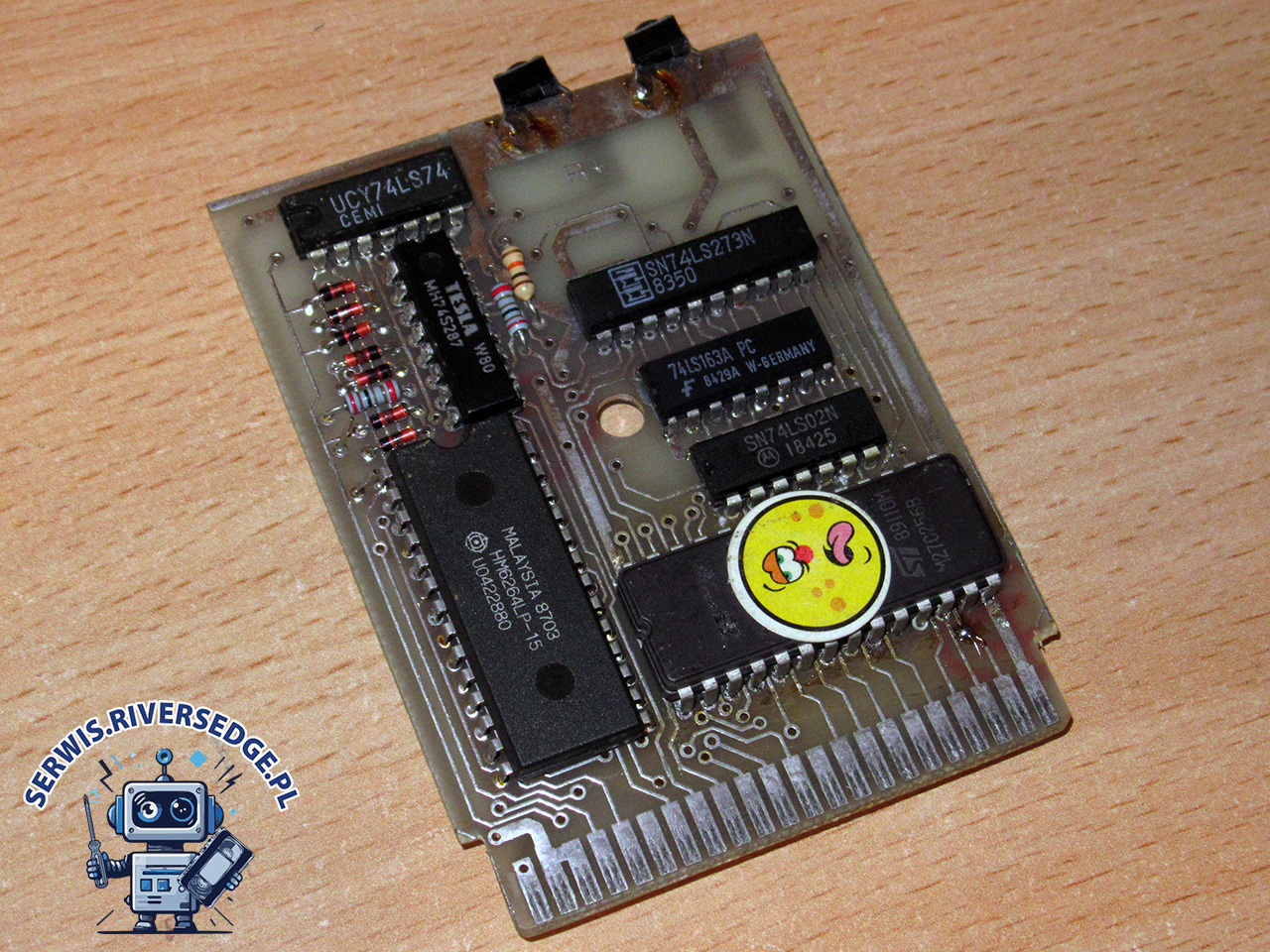

Oględziny PCB kartridża Action Replay v7.3 wykazały przerwy lub całkowity brak łącznie sześciu ścieżek. Ich rekonstrukcja wymagała cierpliwości oraz pomiarów zgodności z drugim, sprawnym egzemplarzem kartridża. Należało również zaprogramować układ EPROM prawidłowym wsadem. Po około 2 godzinach pracy Action Replay v7.3 był gotowy do uruchomienia. Ekran monitora wnet wypełnił prawidłowy niebieski ekran startowy. Dalsze testy potwierdziły przywrócenie pełnej funkcjonalności kartridża.

Zlecenie naprawy kartridża Action Replay v7.3 wykonałem 23 lutego 2024 roku.

Poniższe zdjęcia prezentują przebieg naprawy.
