Naprawa Commodore 64C po wylutowaniu modulatora

Opublikowano przez

Historia sprzętu

Płyta główna Commodore 64C 250469 (Rev. B) z 1991 roku. Przekazana na serwis w celu przywrócenia do działania po niezbyt precyzyjnym wylutowaniu modulatora. Płyta była pozbawiona SID-a oraz miała przerwaną cewkę przy układzie CIA.

Naprawa płyty głównej Commodore 64C z uszkodzonym modulatorem

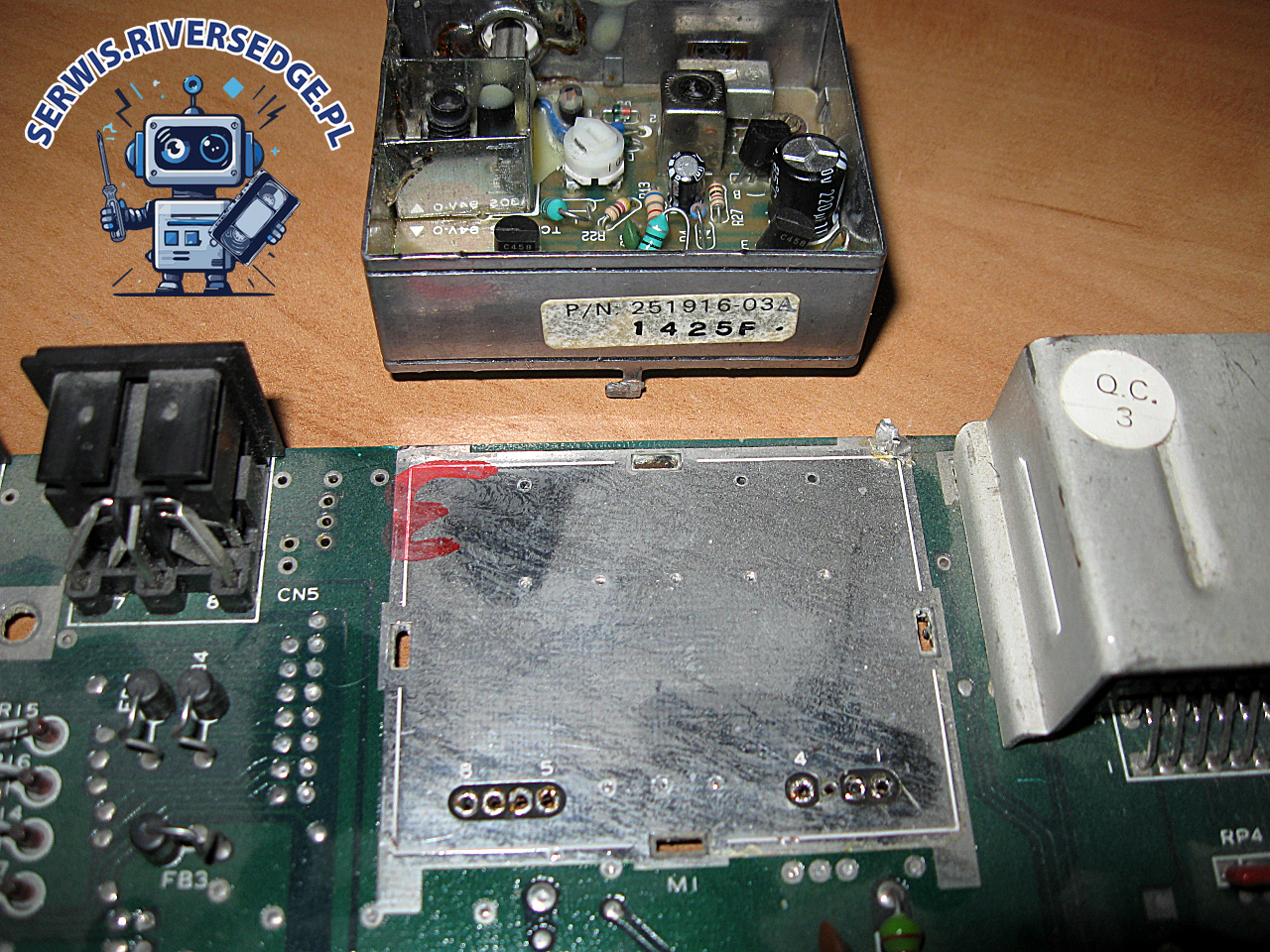

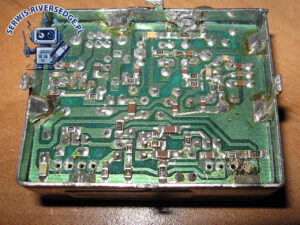

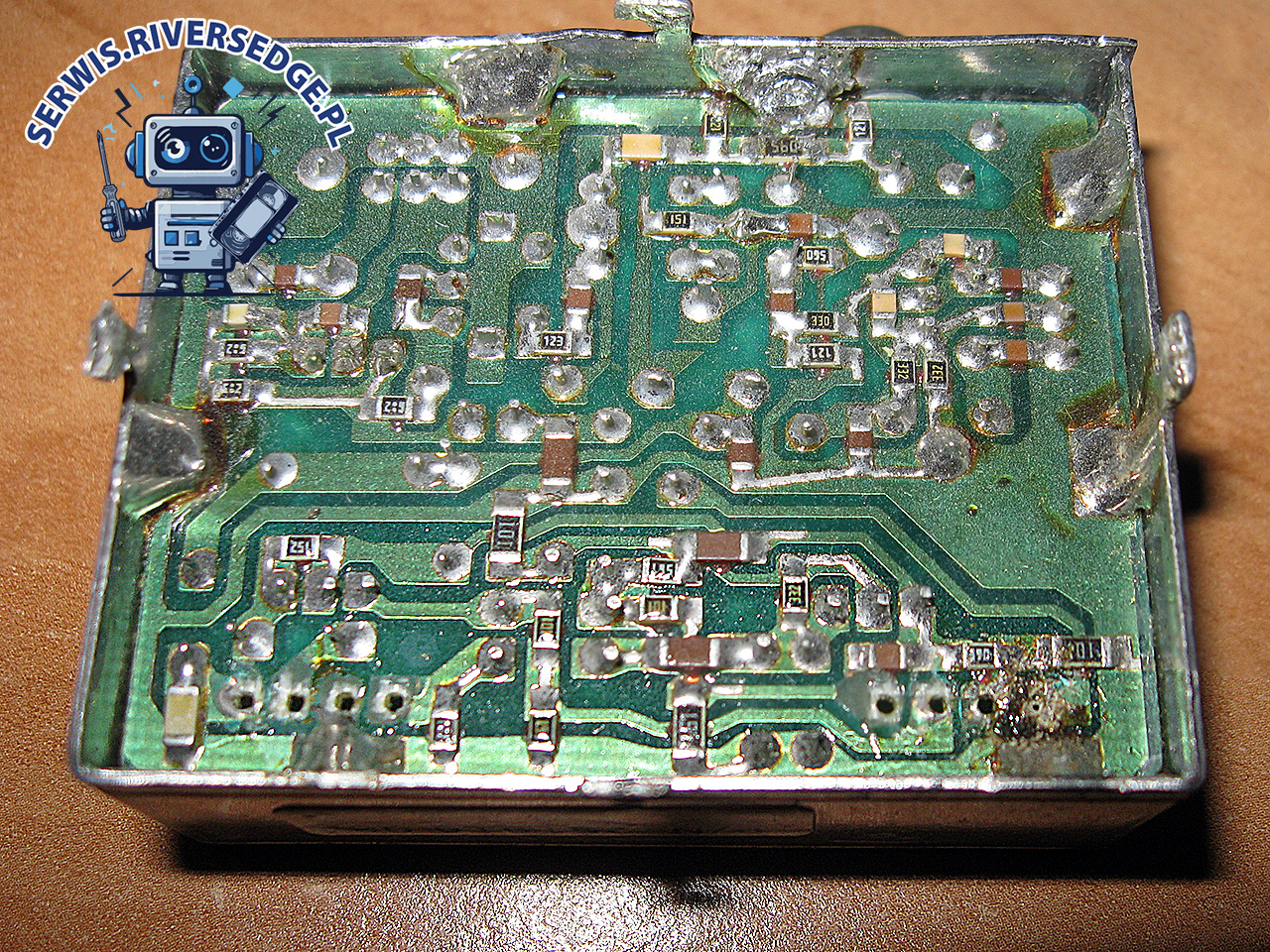

Oględziny modulatora wykazały, iż jest on dosyć mocno uszkodzony. Brakowało pinów, jak i urwane były w zasadzie wszystkie pola lutownicze ze ścieżkami. Ze względu na rozległość uszkodzeń zdecydowałem się przelutować modulator z innej płyty głównej.

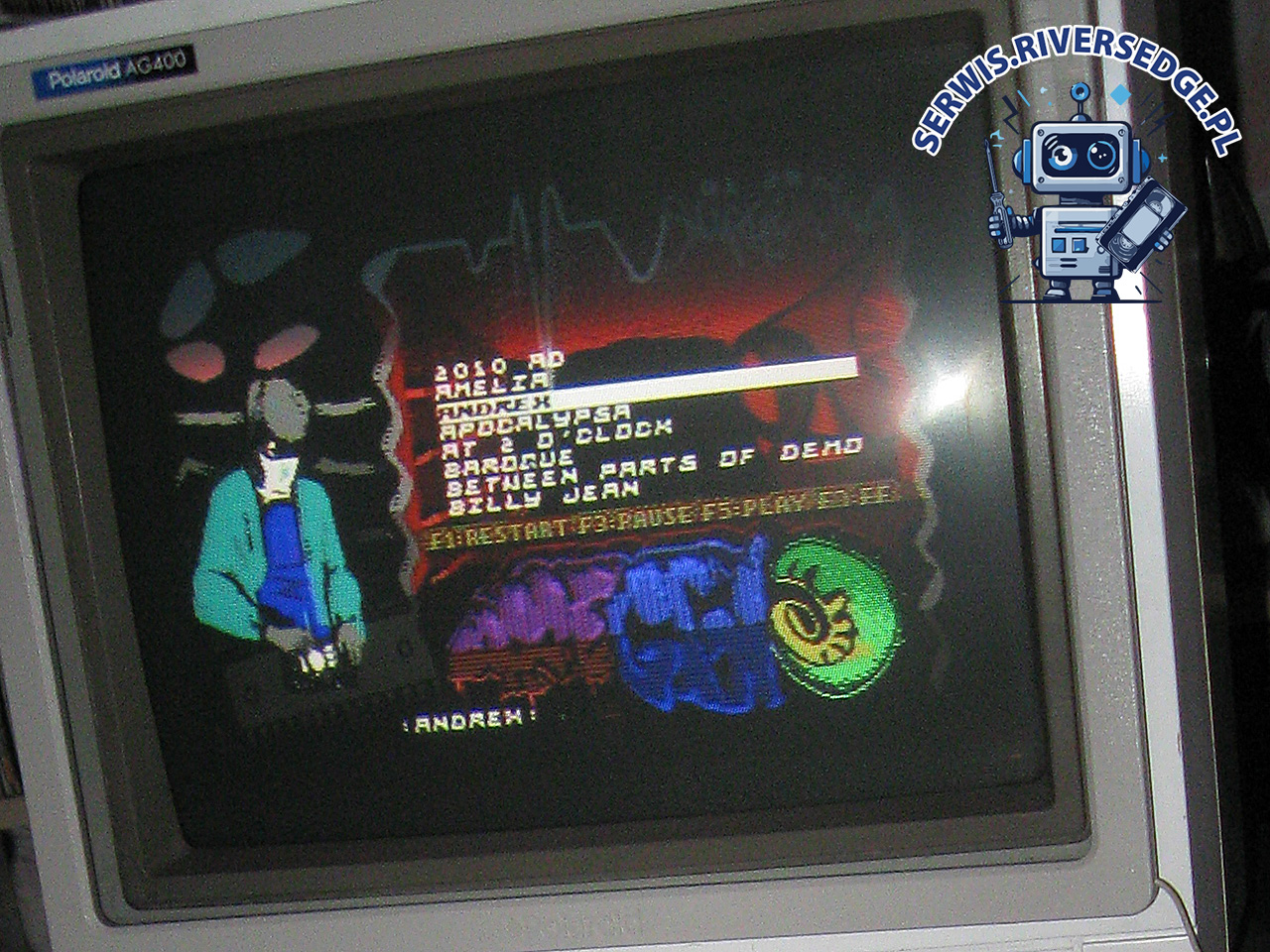

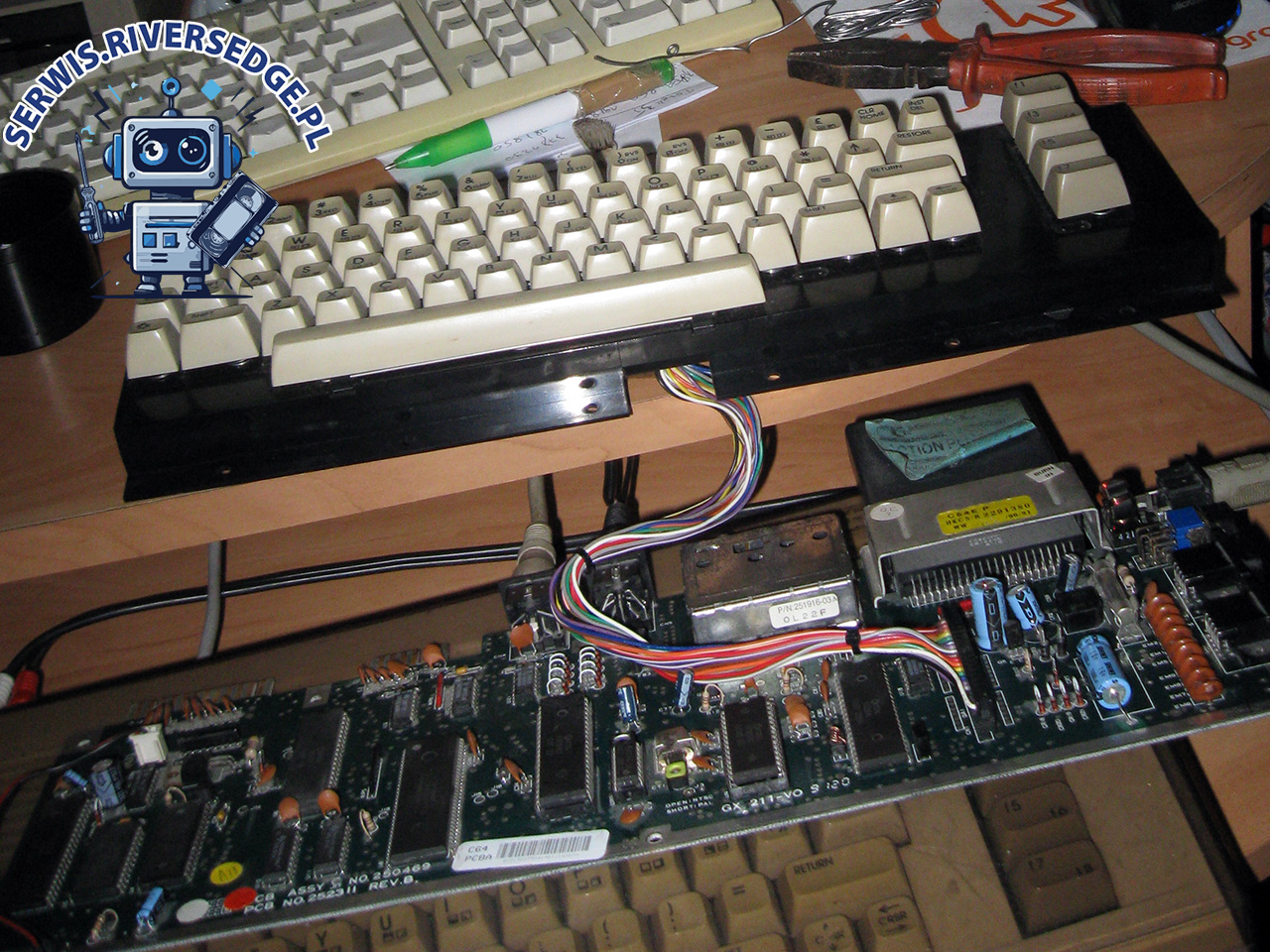

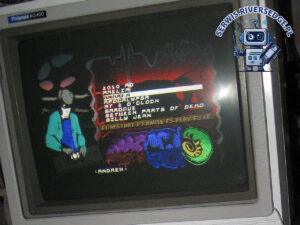

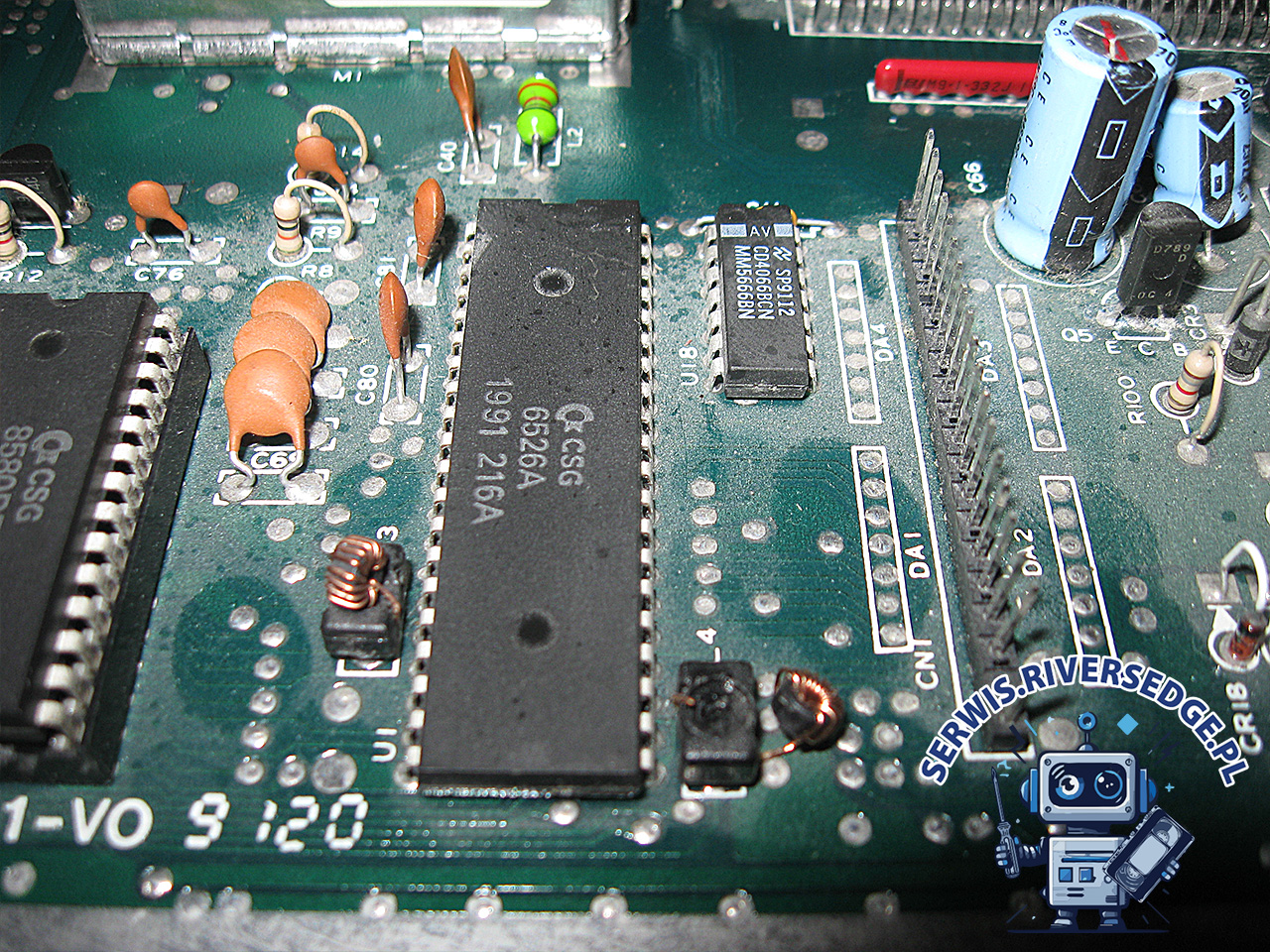

W następnej kolejności wymieniłem cewkę L4 zlokalizowaną przy układzie U1 (CIA). Jej przerwa odpowiadała za brak działania kombinacji klawiszy RUN/STOP + RESTORE. Na koniec wstawiłem brakującego SID-a 8580 i przystąpiłem do testów. Płyta główna po moich zabiegach okazała się być w pełni sprawna.

Zlecenie naprawy płyty głównej Commodore 64C z wylutowanym i uszkodzonym modulatorem zrealizowałem 9 czerwca 2011 r.

Poniższe zdjęcia prezentują przebieg naprawy (skromna dokumentacja fotograficzna).
