Naprawa Commodore 64 z uszkodzonym oscylatorem

Opublikowano 8 marca, 202520 września, 2025 przez V-12

Historia sprzętu

Płyta główna 250407 z 1983 roku, przysłana w komplecie z drugą płytą na serwis w celu usunięcia usterki związanej z wyświetlaniem tzw. czarnego ekranu śmierci.

Naprawa Commodore 64 wyświetlającego czarny ekran z szarymi zakłóceniami

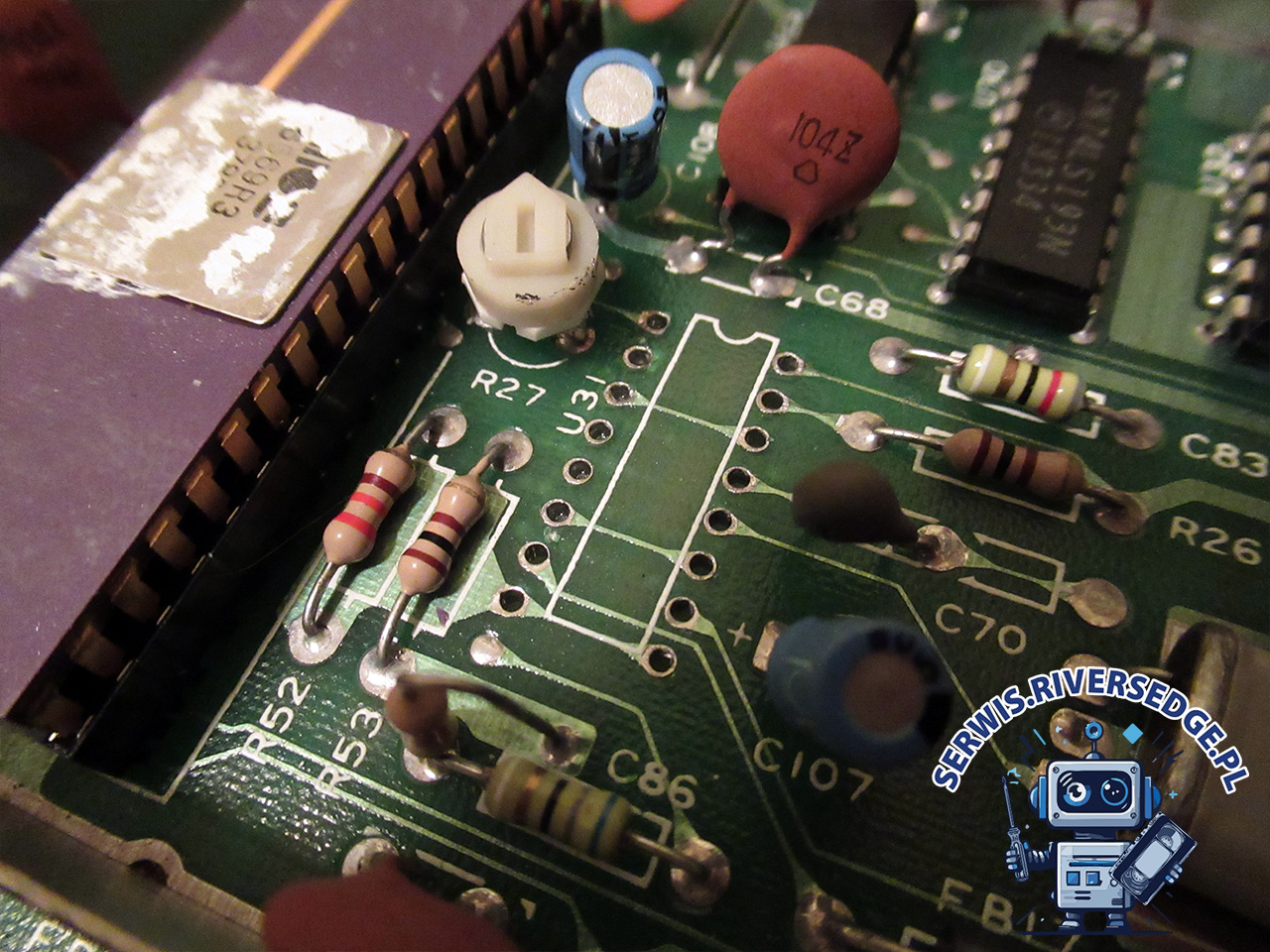

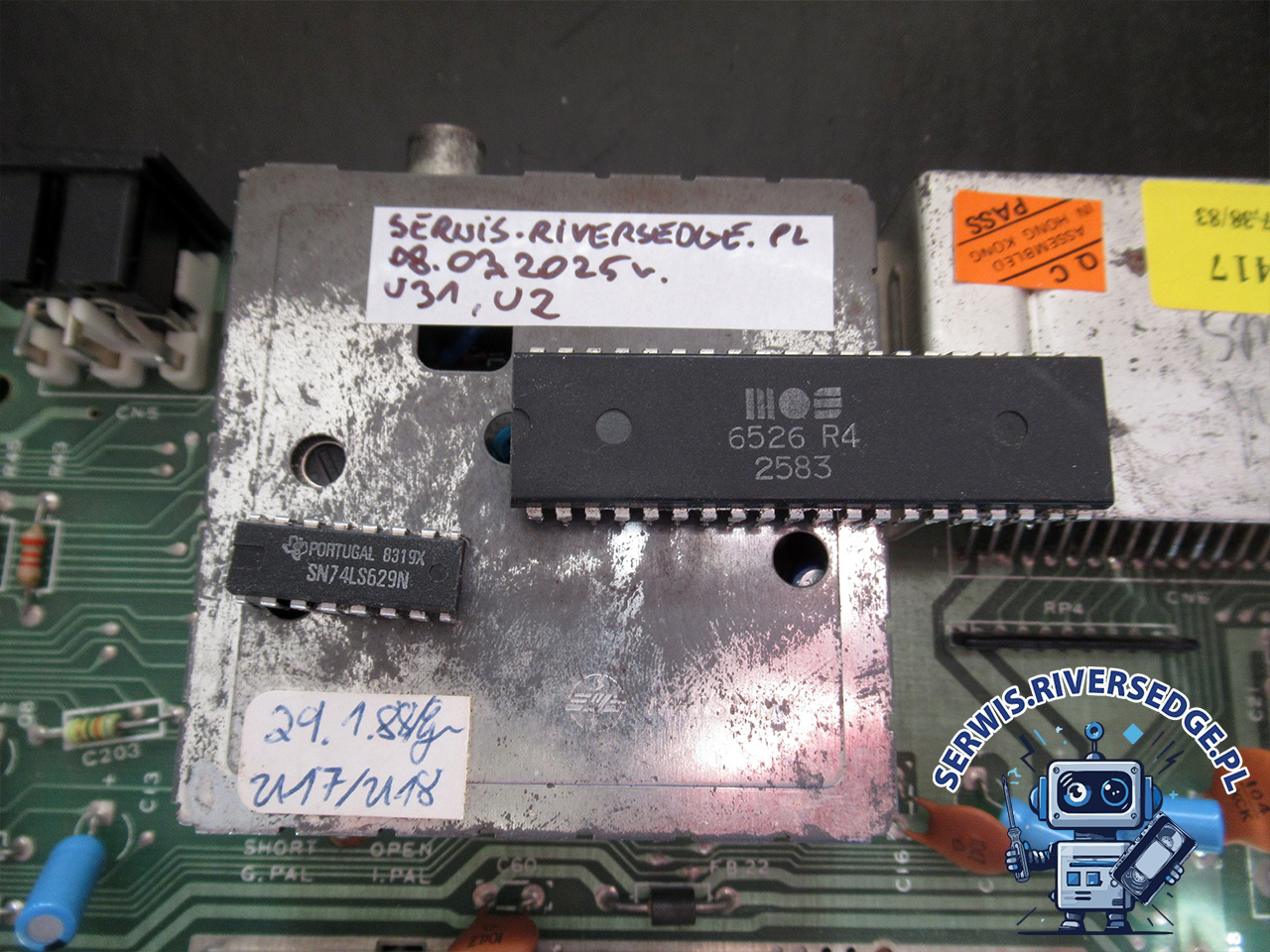

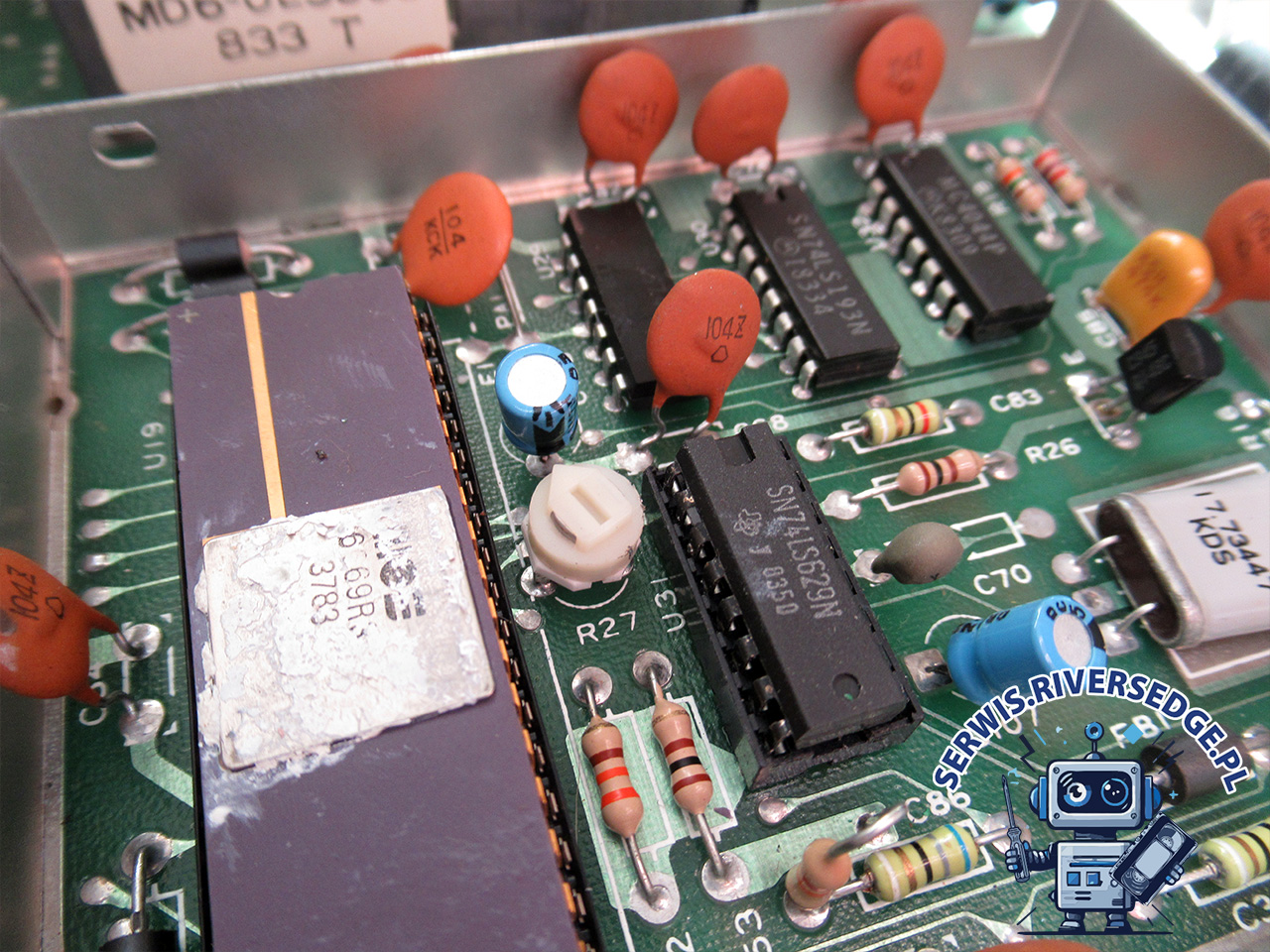

Pierwsze uruchomienie płyty głównej w warunkach serwisowych potwierdziło występowanie usterki, jednakże nie była ona typowa dla większości przypadków tzw. czarnego ekranu śmierci. Komputer generował na czarnym tle drobne „zakłócenia” w szarym kolorze. Objaw ten wskazywał na uszkodzenie oscylatora 74LS629N. I rzeczywiście – po wymianie układu komputer zgłosił się z prawidłowym ekranem startowym.

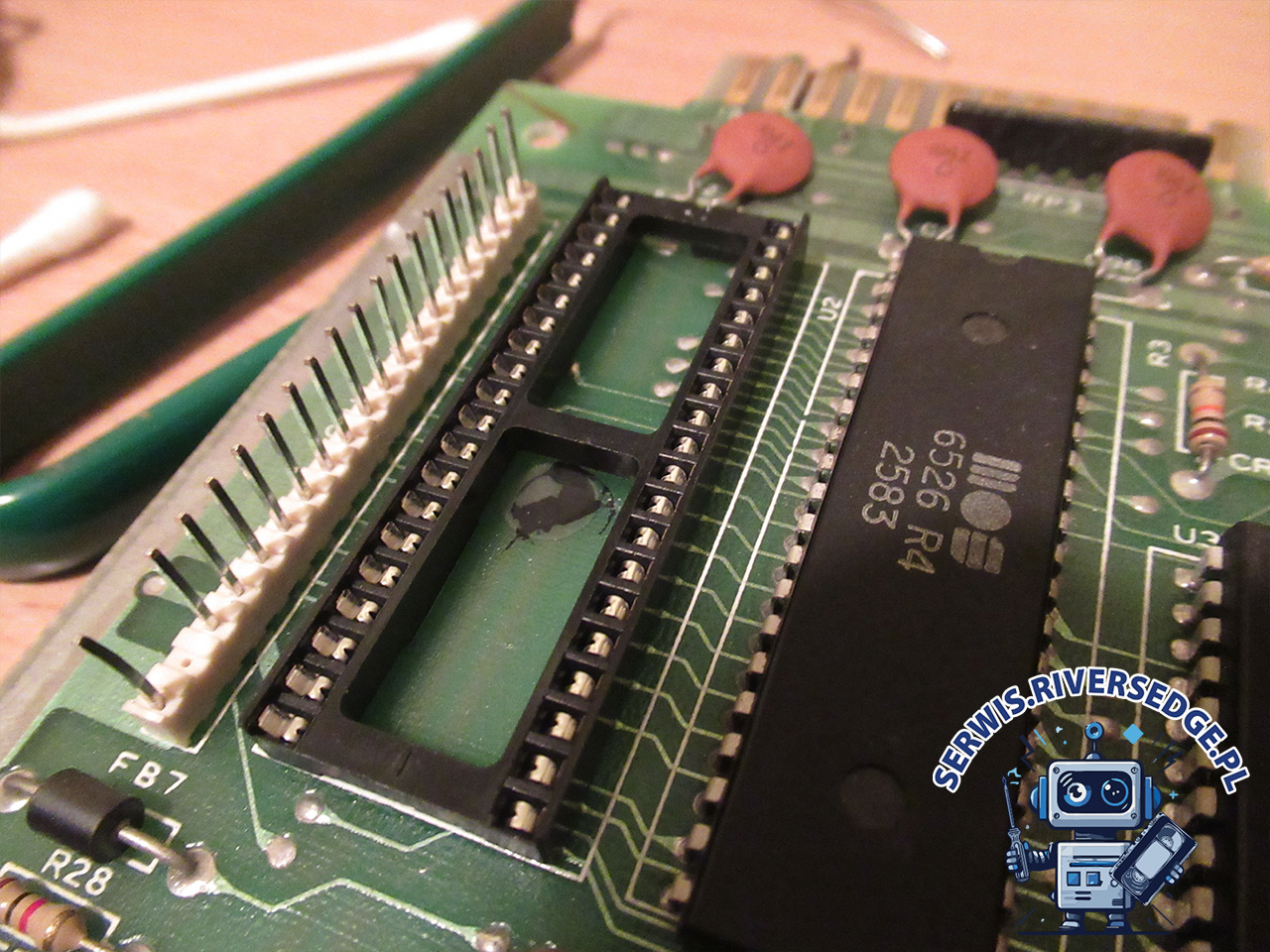

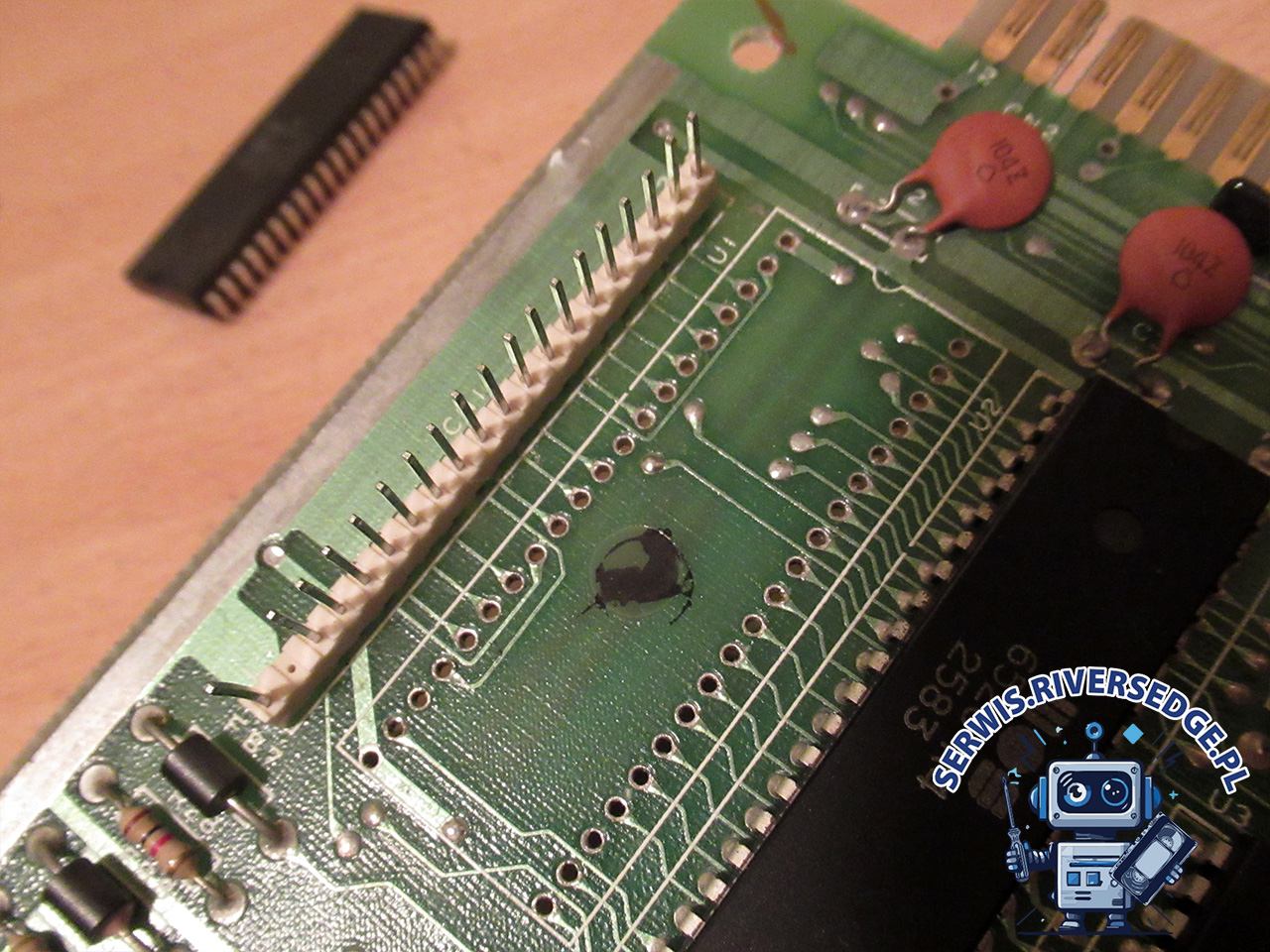

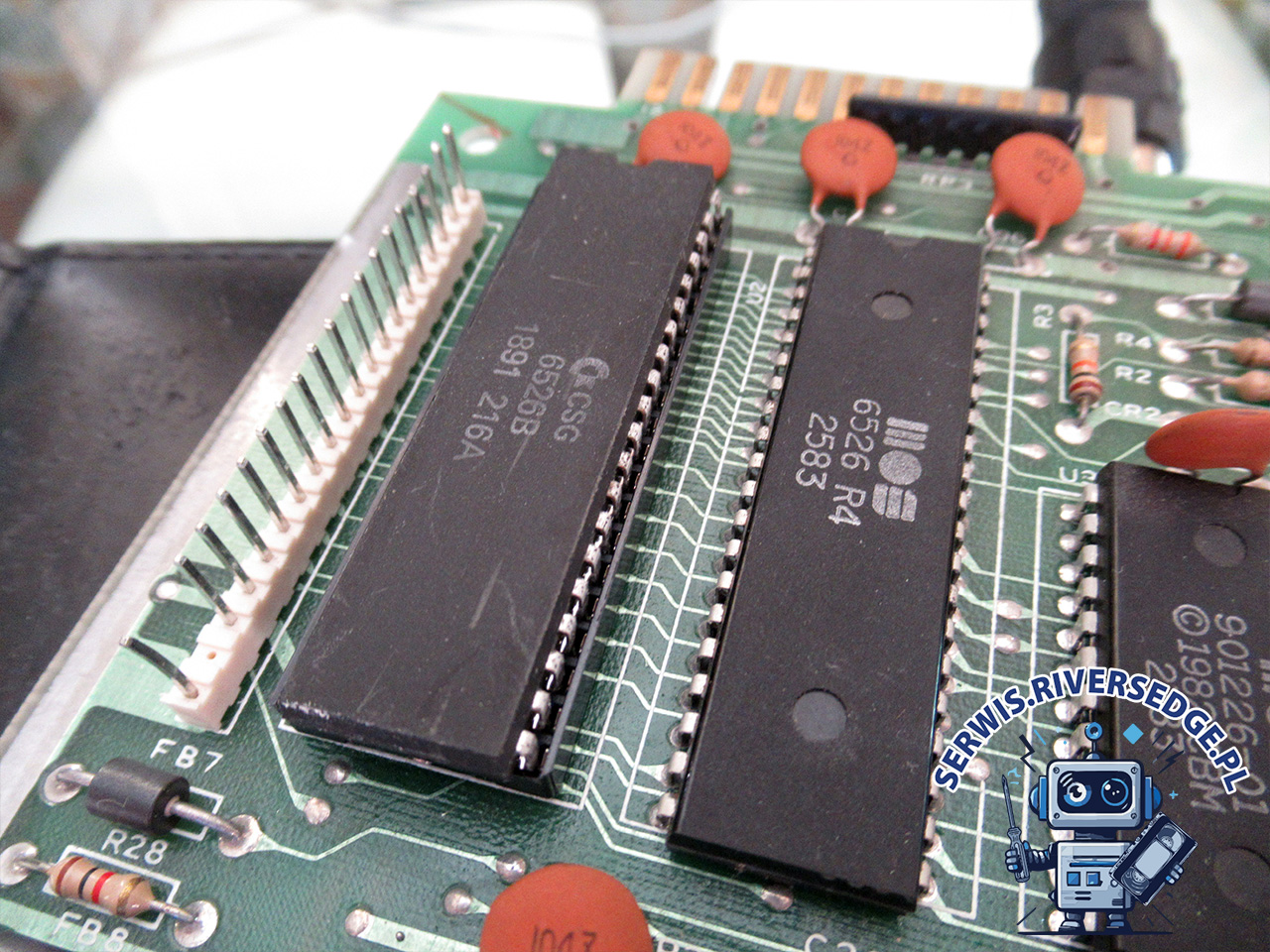

Szybki test klawiatury nie wykazał żadnej usterki. Radość z naprawy okazała się przedwczesna. Pogłębione testy wykazały obecność usterki związanej z brakiem odczytu danych z magnetofonu (linia READ). Przystąpiłem zatem do wymiany układu U1 (CIA 6526). Po udanej operacji komputer odzyskał pełną sprawność.

Zlecenie naprawy komputera Commodore 64 wykonałem 8 marca 2025 roku.

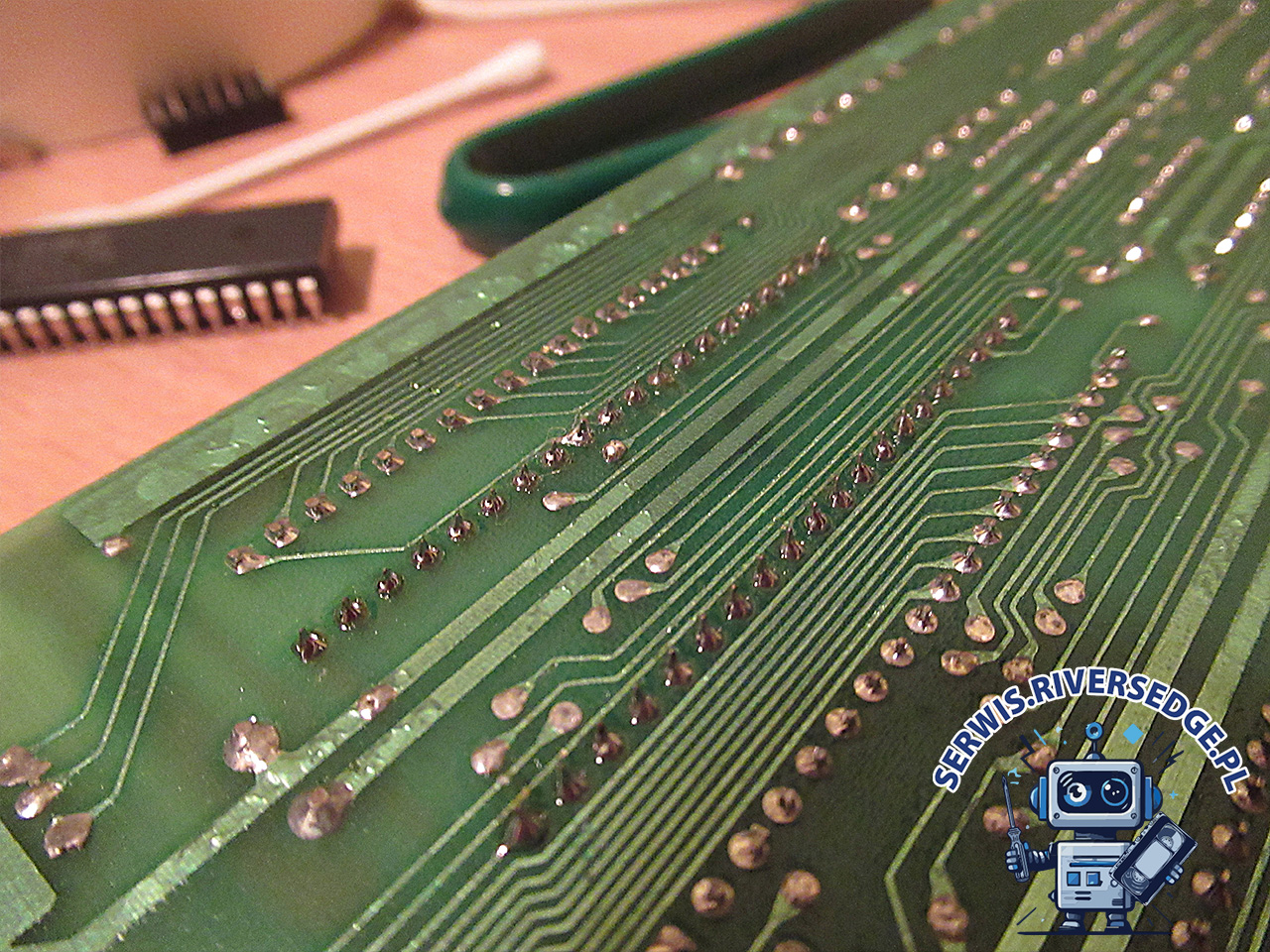

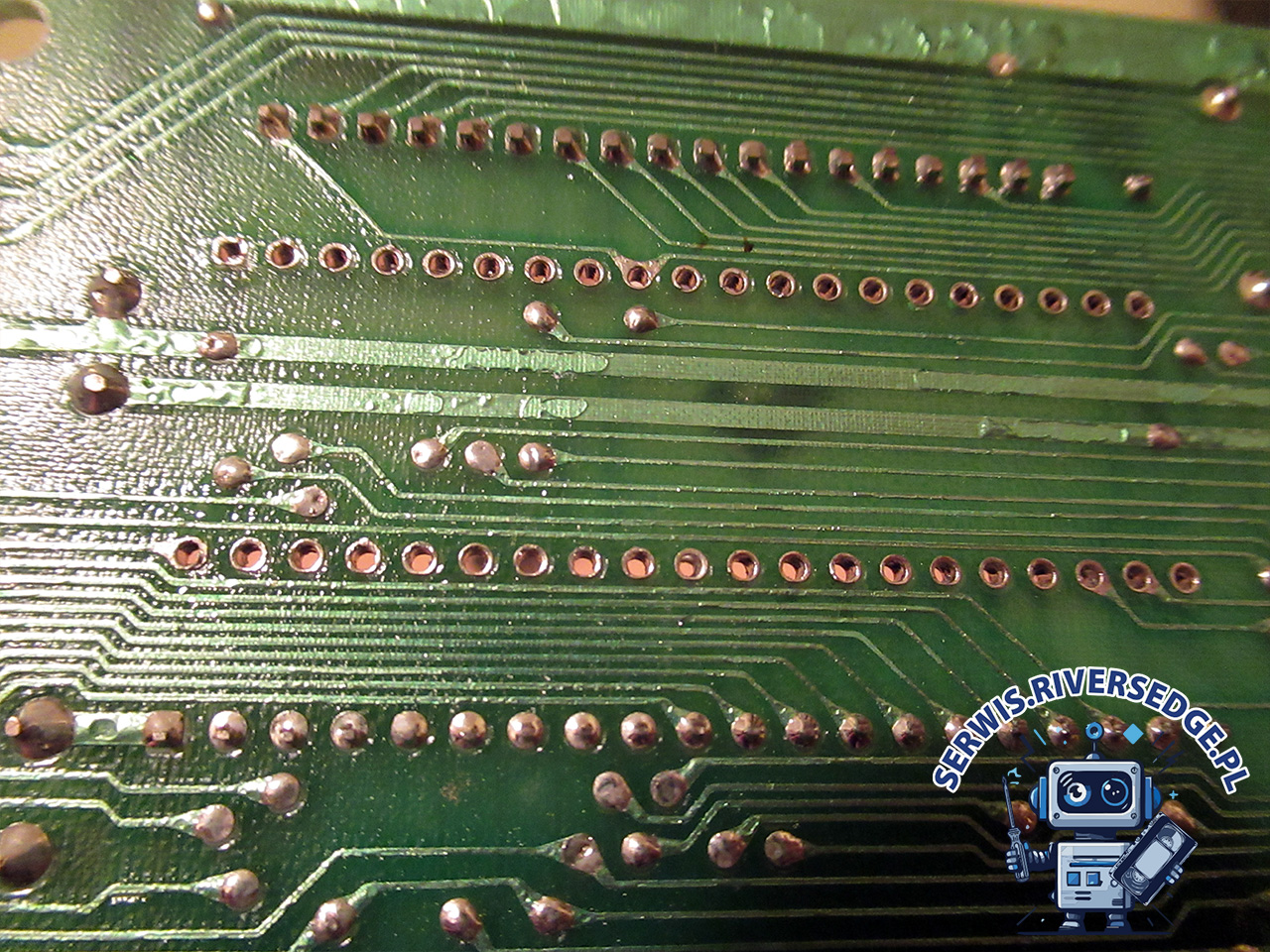

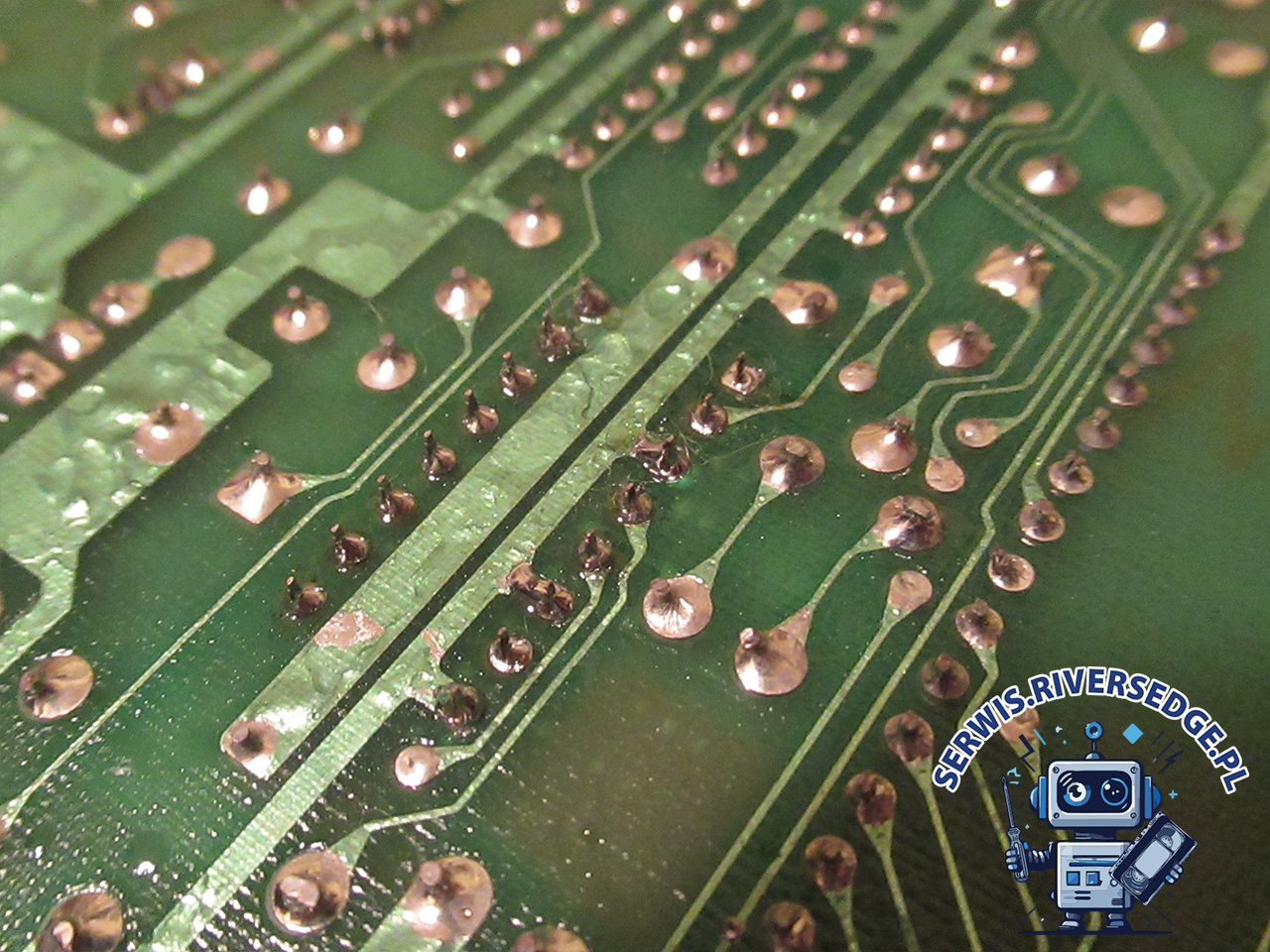

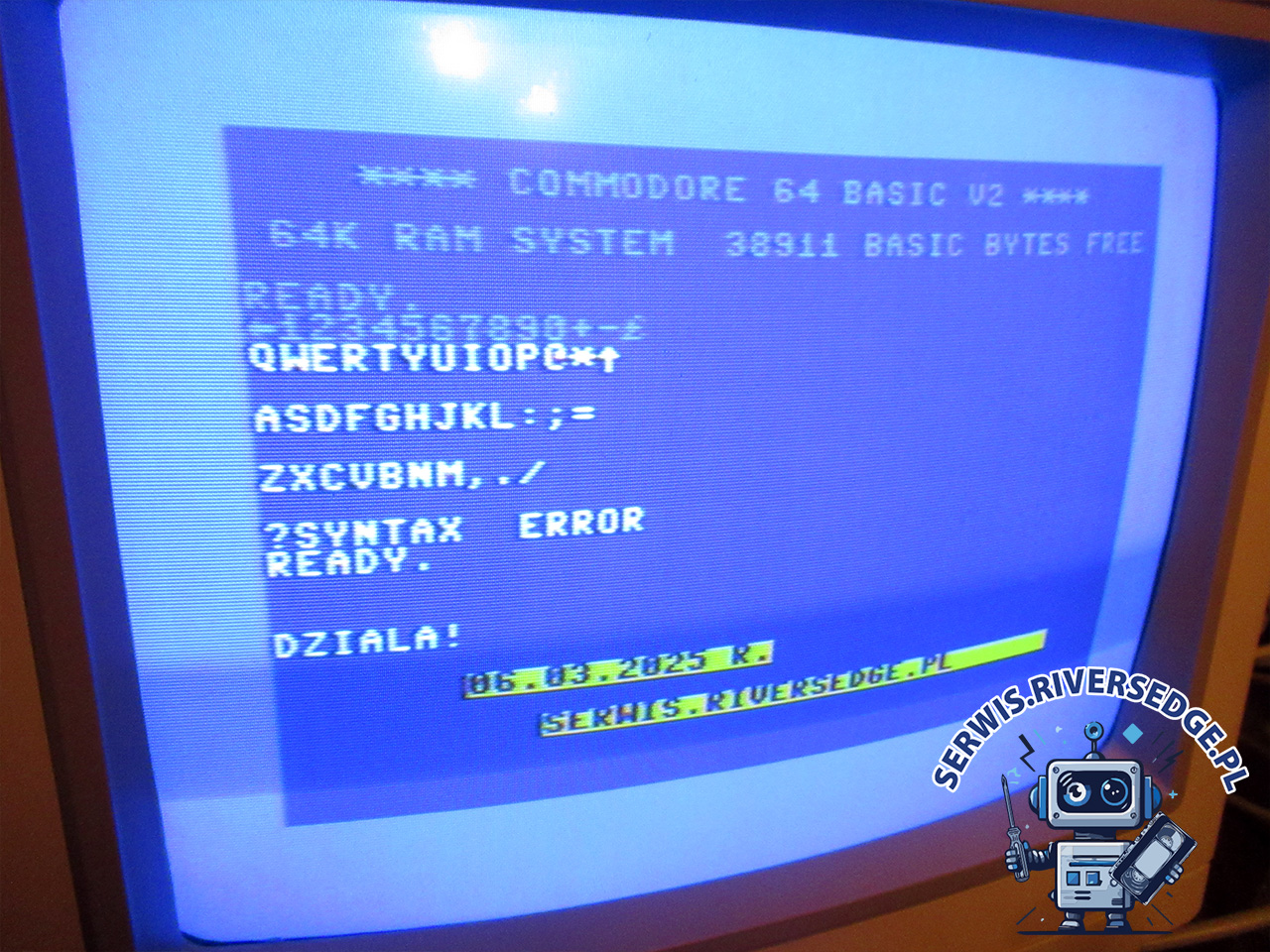

Poniższe zdjęcia prezentują przebieg naprawy.
