Częściowo odczytująca dane stacja Commodore 1541 II

Opublikowano przez

Historia urządzenia i stan wizualny

Stacja 1541 II z kolekcji Pawła w ładnym stanie wizualnym. Dostarczona osobiście na serwis w celu usunięcia usterki związanej z błędami w odczycie danych. Właściciel stacji tak przedstawił jej historię:

Stację kupiłem nową w 1993 r. W latach 1994-96 pomagałem organizować młody skład, inspirowany krajową i zagraniczną demo sceną. Stacja furczała kilka(naście) godzin na dobę, trawiąc dziesiątki dyskietek przesyłanych wśród kolegów. 🙂 Prawdopodobnie jeszcze w 1996 r. zanieczyszczona, eksploatowana do końca dyskietka uszkodziła głowicę, rysując np. ziarnkiem piasku. Dyskietki czyszczącej (tej, którą zabezpieczyłem stację do przesyłki) używałem lata temu. Pomogła tyle, co umarłemu kadzidło.

Naprawa stacji dysków Commodore 1541 II odczytującej część danych z dyskietki

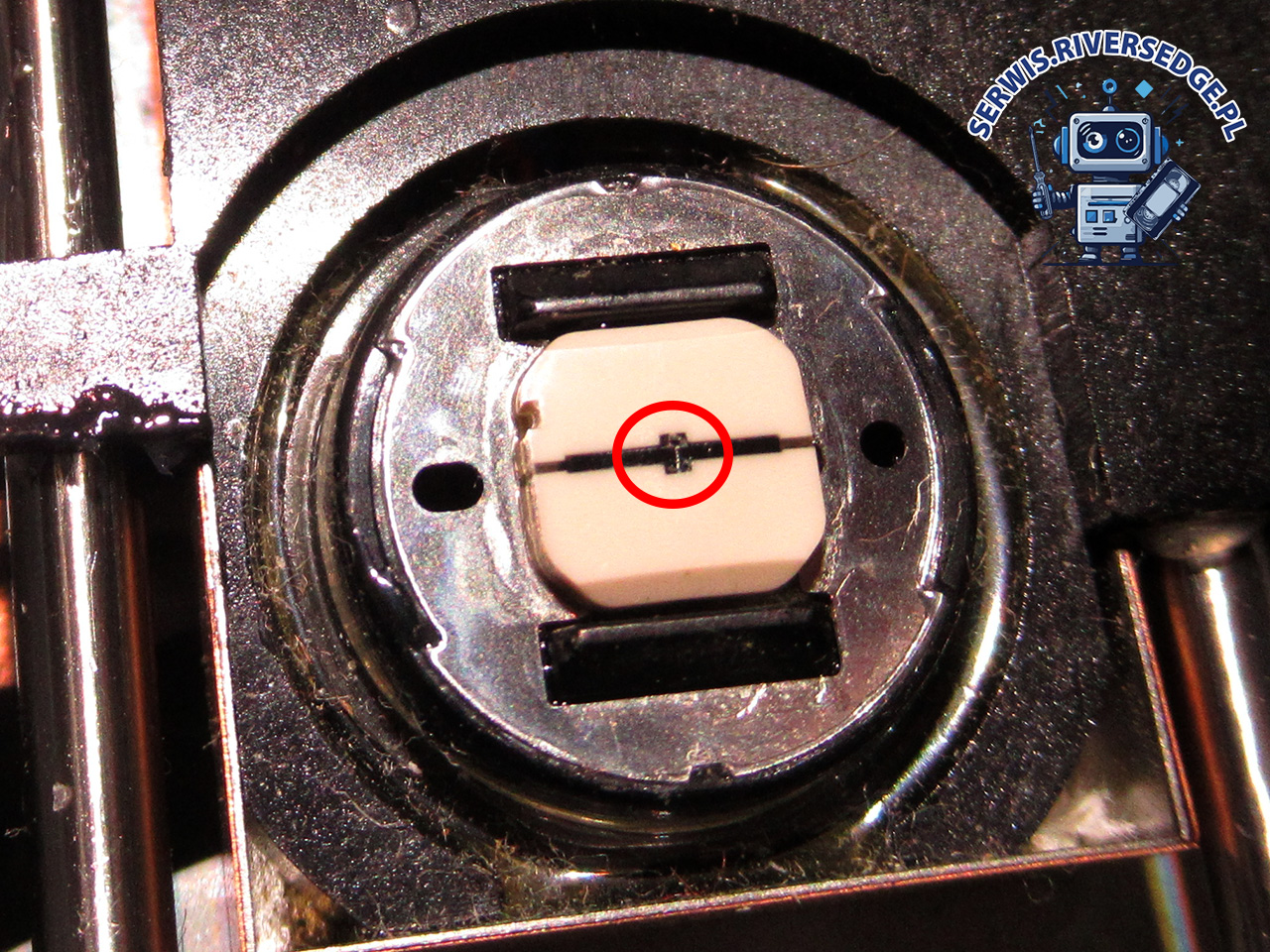

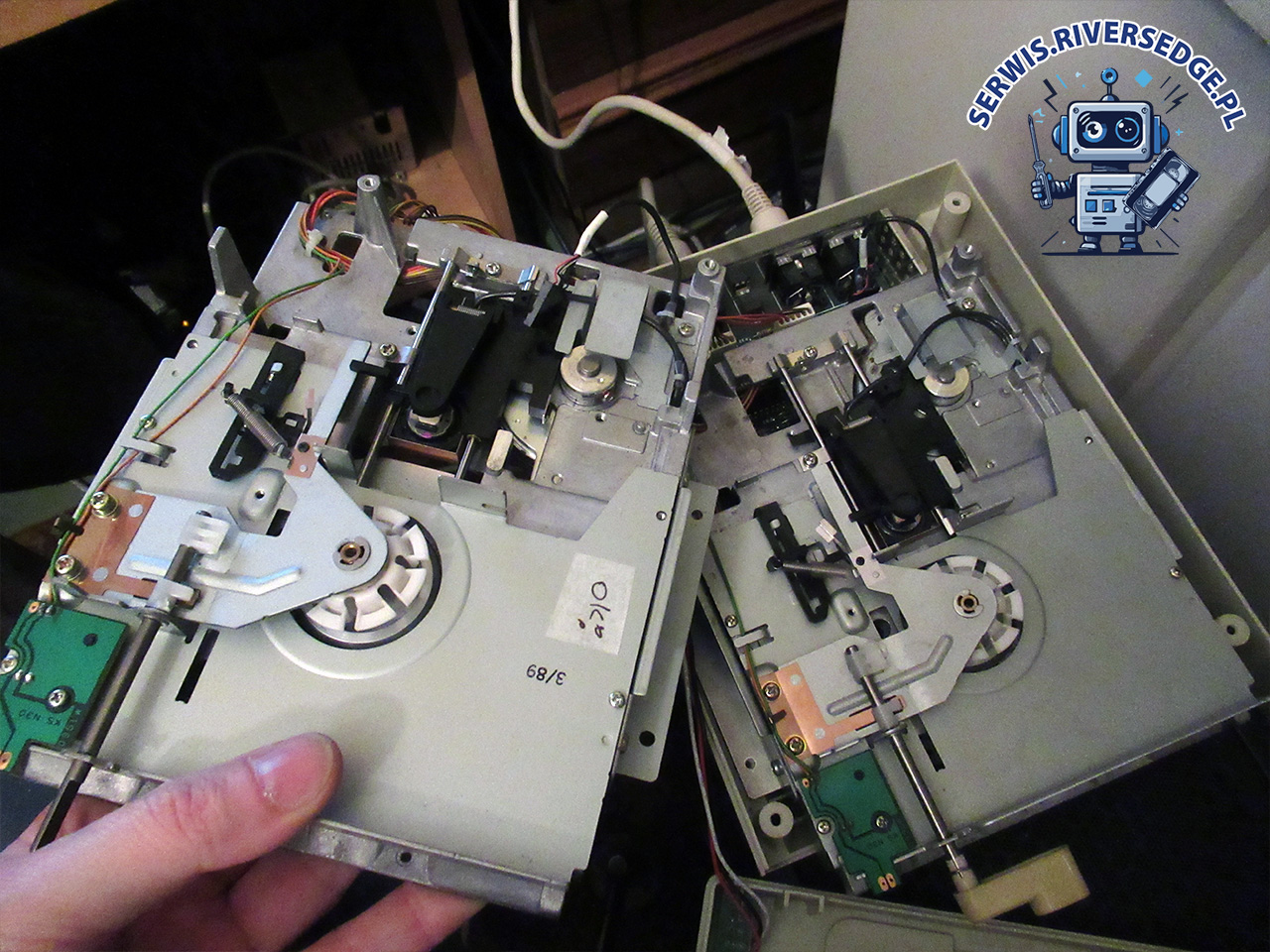

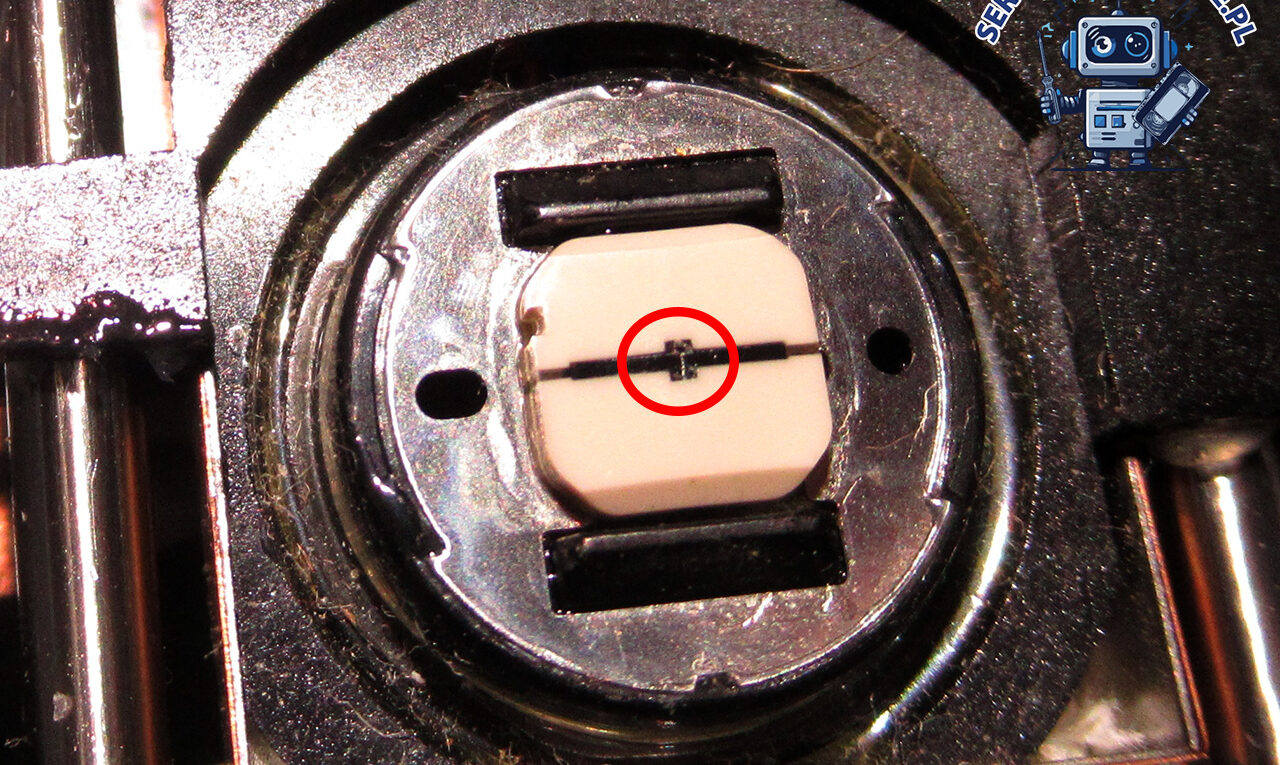

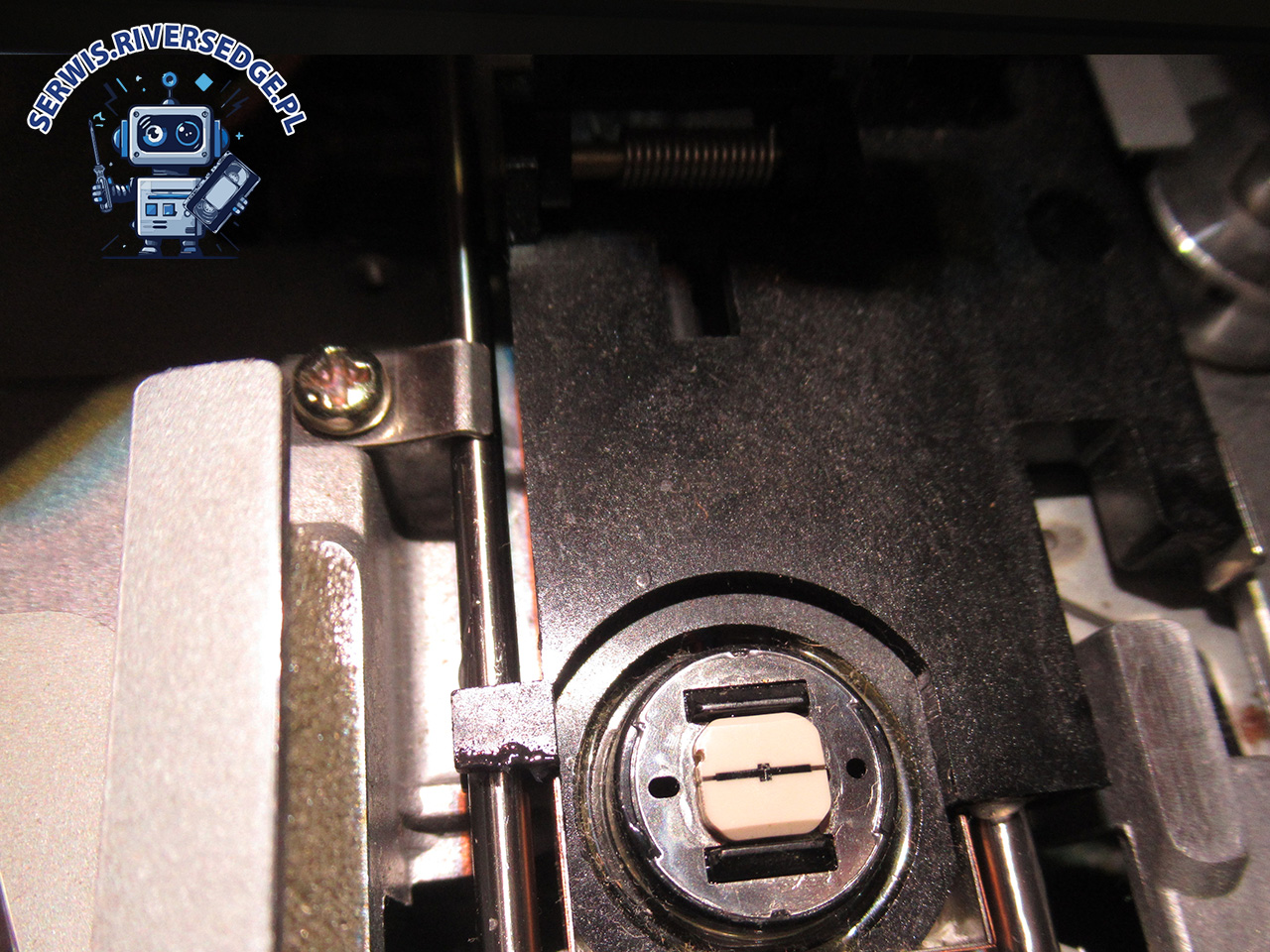

Podczas testów okazało się, że stacja przejawia niestabilny sposób wczytywania danych i generuje losowo błędy odczytu z dyskietki. Tak nietypowy i rzadko spotykany objaw sugerował częściowe uszkodzenie napędu. Oczyszczenie i nasmarowanie prowadnic oraz próba kalibracji nie przyniosły poprawy. Dopiero wykonanie zdjęcia głowicy aparatem fotograficznym w trybie makro ujawniło mikrorysę na jej powierzchni, niewidoczną gołym okiem. To ona odpowiadała za losowe błędy odczytu. Ze względu na specyfikę usterki, po konsultacji z klientem wymieniłem w stacji napęd na sprawny.

Zlecenie naprawy stacji dysków Commodore 1541 II zrealizowałem 7 czerwca 2025 roku.

Poniższe zdjęcia prezentują przebieg naprawy (skromna dokumentacja serwisowa).
