Czarny ekran z Commodore 64 – naprawa podwójnej usterki

Opublikowano przez

Historia sprzętu

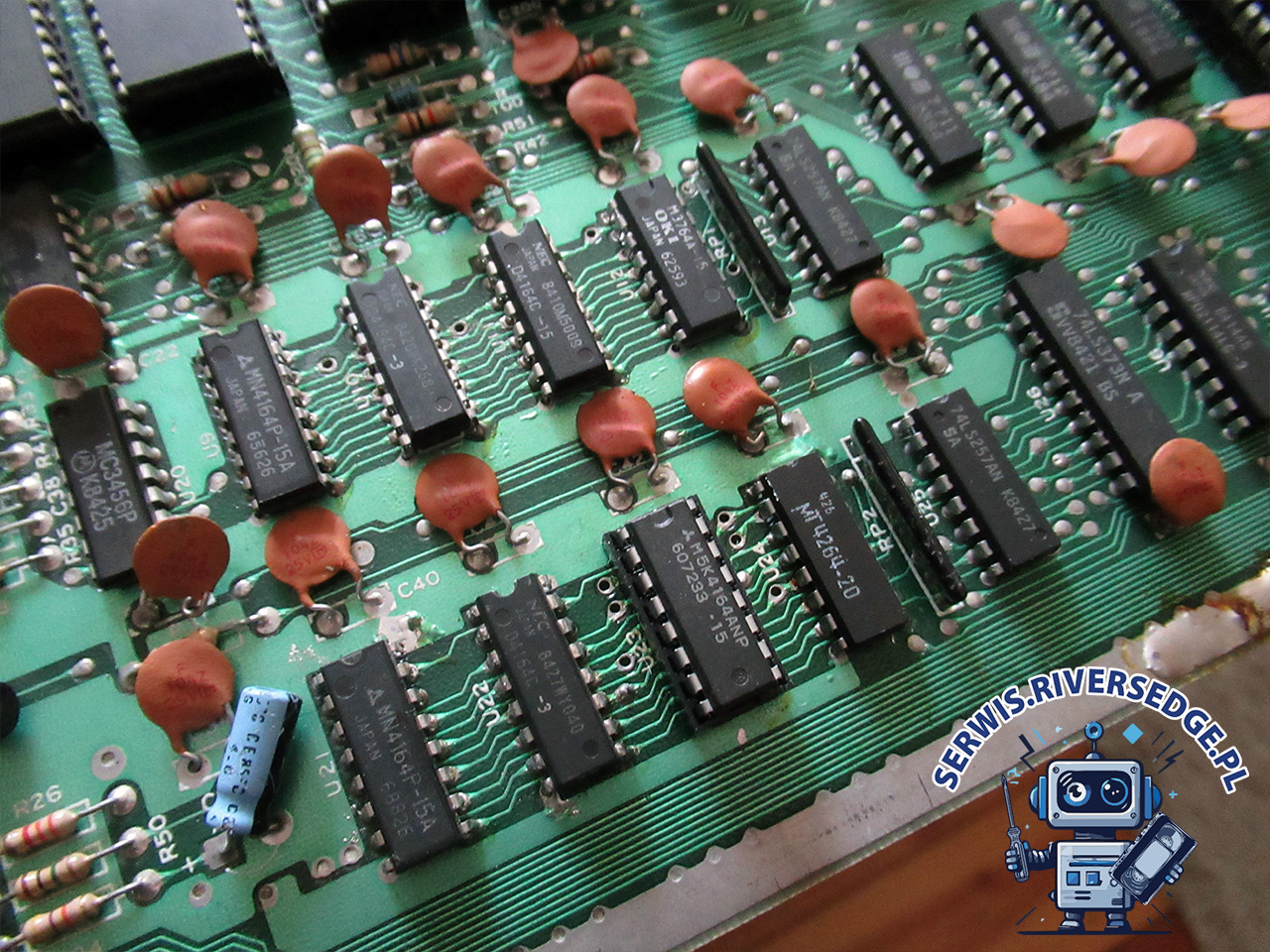

Płyta główna 250425 po odnowieniu przez firmę Commodore w 1991 roku. Przysłana w komplecie z drugą płytą na serwis w celu usunięcia usterki związanej z wyświetlaniem tzw. czarnego ekranu śmierci.

Naprawa Commodore 64 wyświetlającego czarny ekran

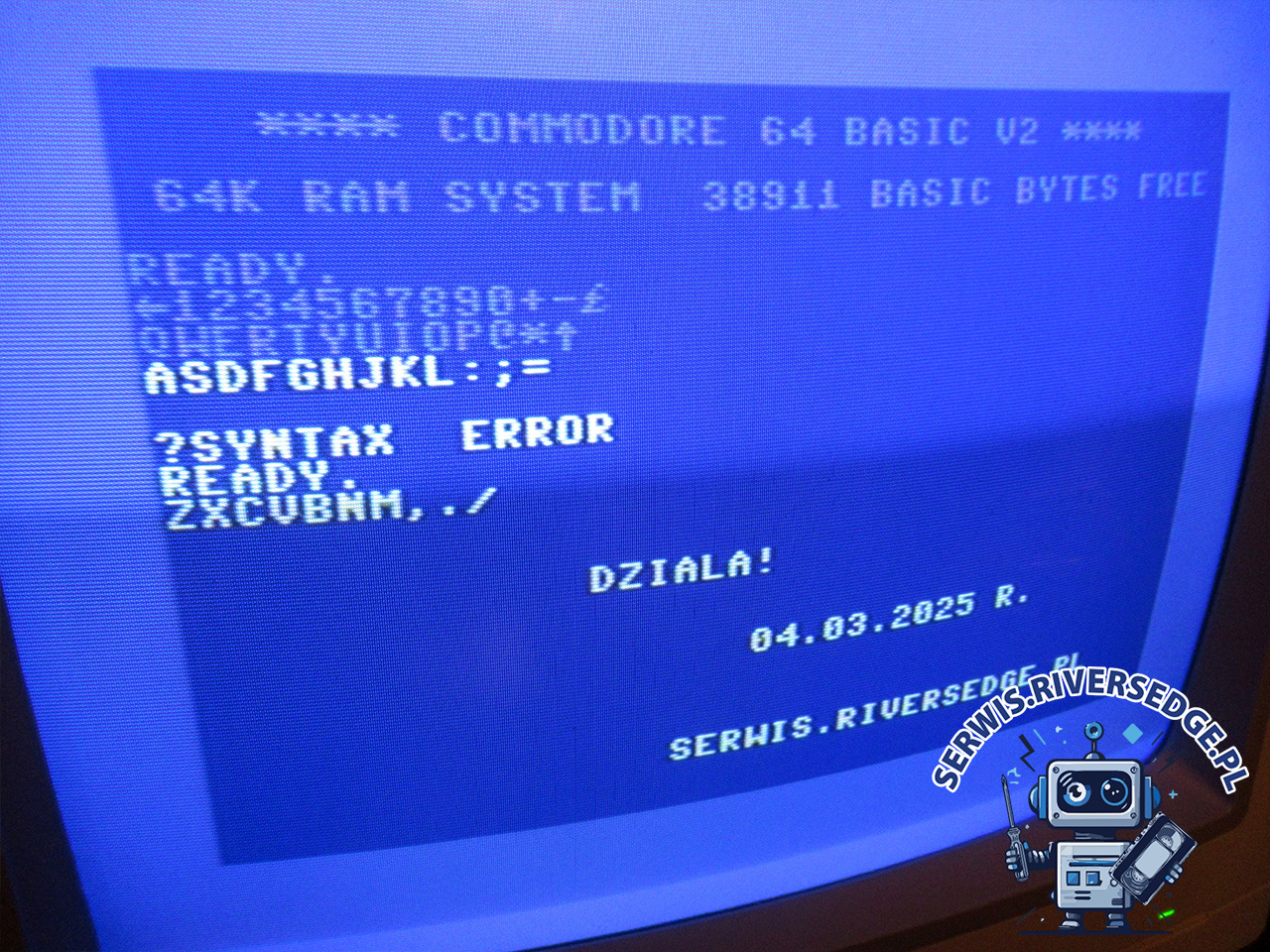

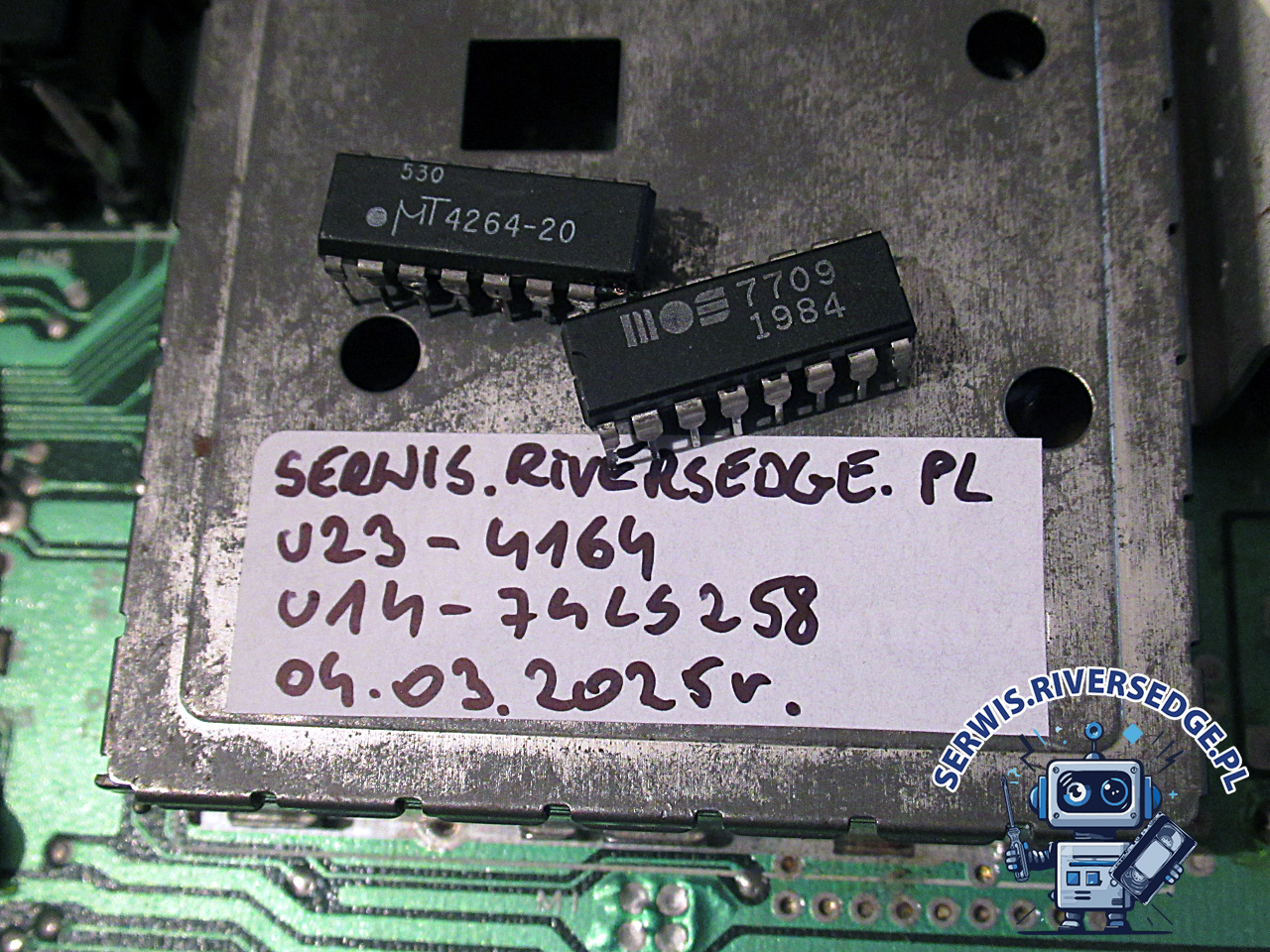

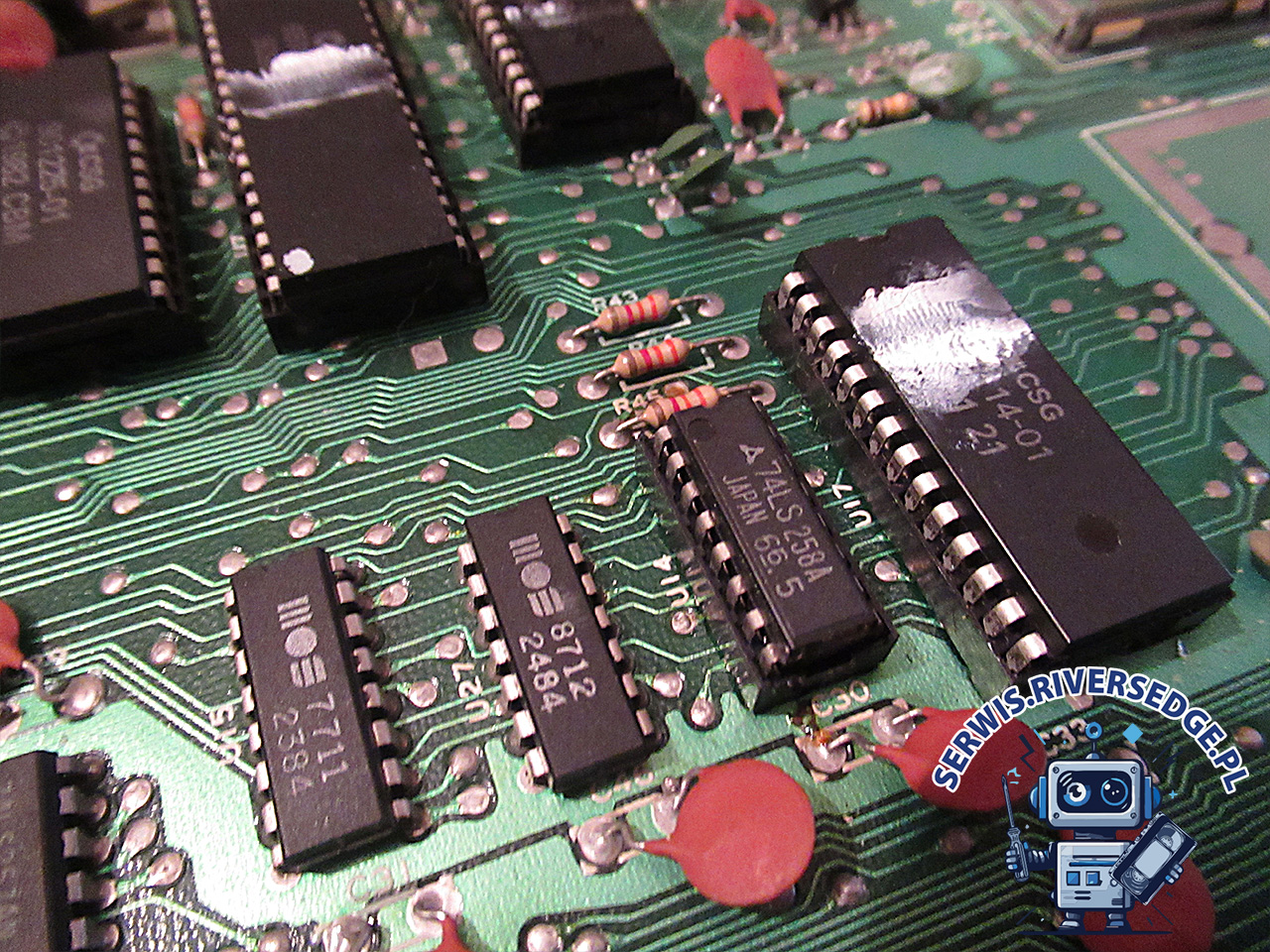

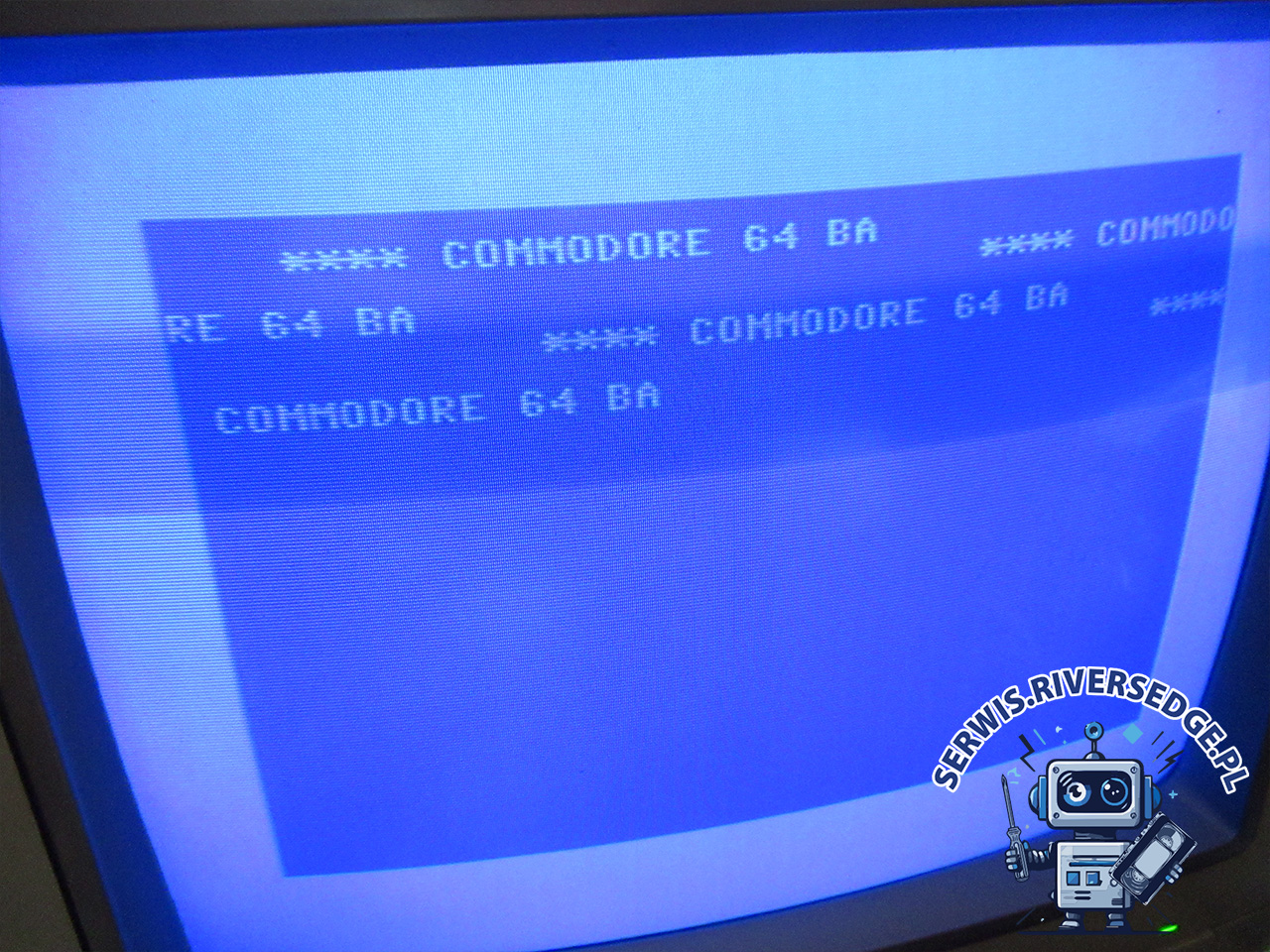

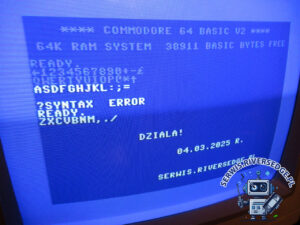

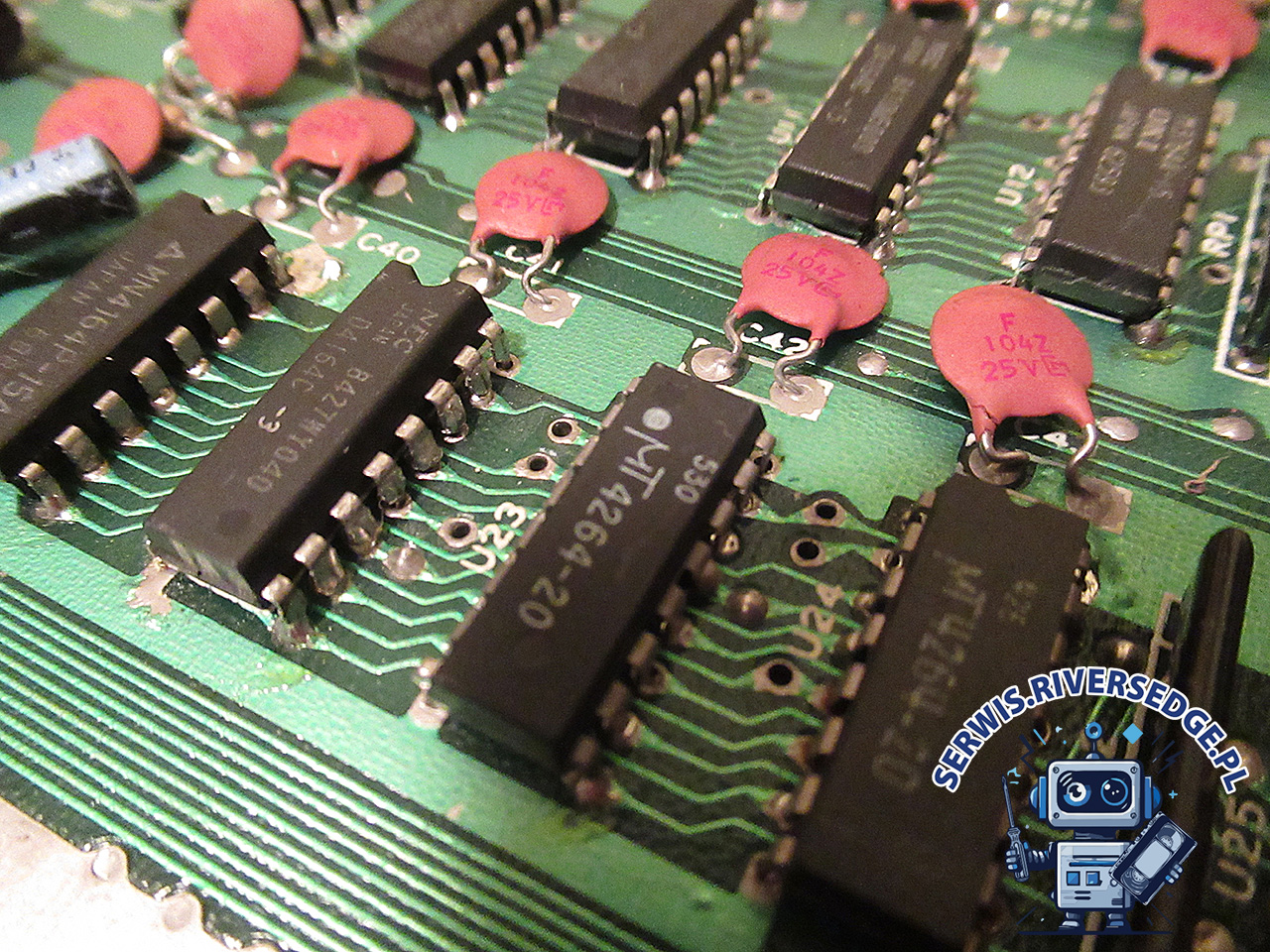

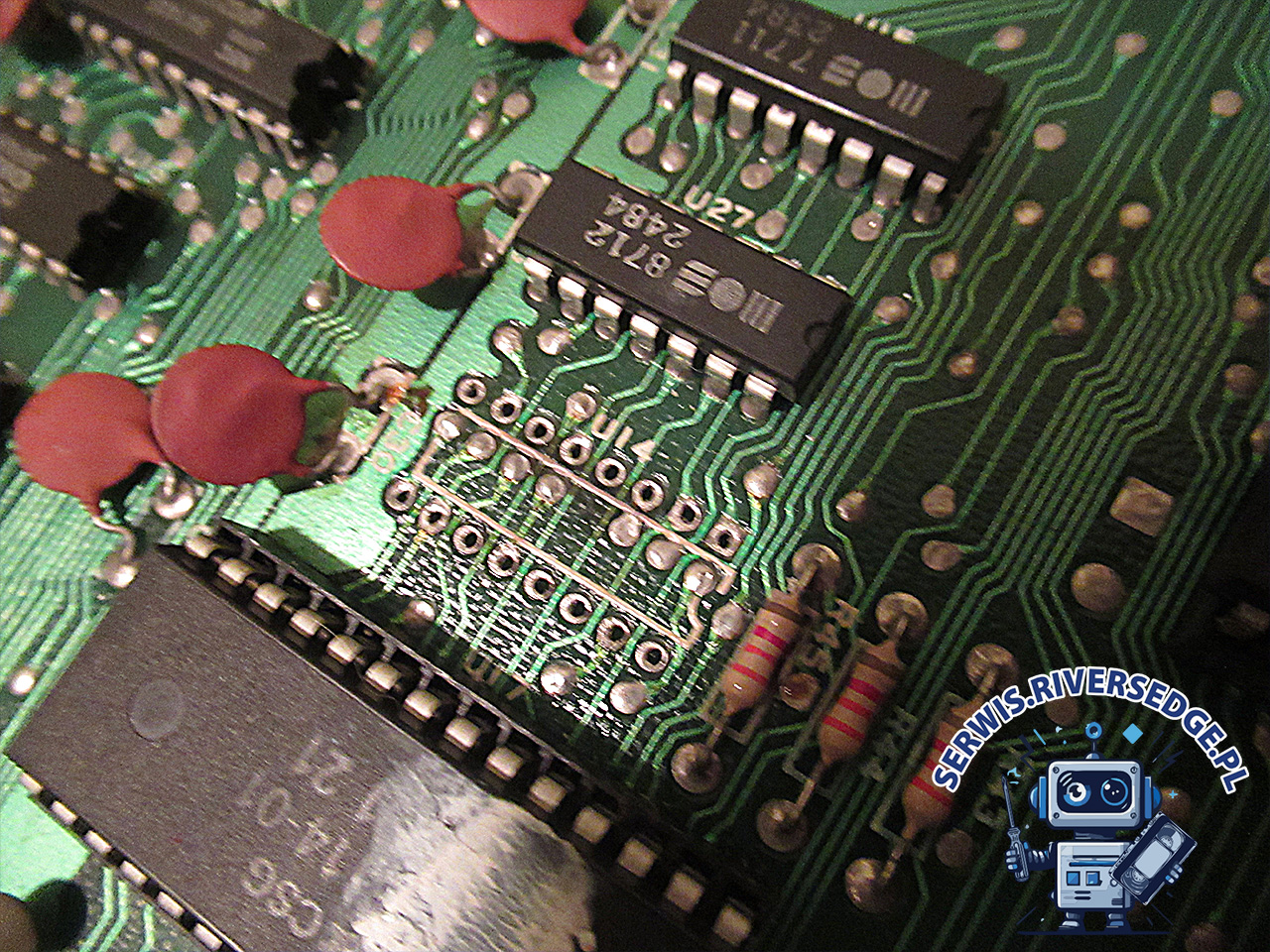

W pierwszej kolejności przeprowadziłem test diagnostyczny, który wykazał uszkodzenie kości pamięci 4164 (U23). Po wstawieniu podstawki i zamontowaniu sprawnego układu, komputer zgłosił się z niebieskim ekranem startowym, ale z powielonym dwukrotnie napisem „COMMODORE 64 BA”. Objaw ten jest stosunkowo często wywoływany przez uszkodzenie układu U14 74LS258 (zamiennik 7709). I rzeczywiście – po wstawieniu sprawnego układu komputer wyświetlił prawidłowy ekran startowy. Dalsze testy nie wykazały innych usterek.

Zlecenie naprawy komputera Commodore 64 wykonałem 4 marca 2025 roku.

Poniższe zdjęcia prezentują przebieg naprawy.

Jeżeli chcesz, by Twój Commodore 64 został ożywiony, zapraszam do kontaktu ze mną za pośrednictwem formularza kontaktowego.
