Commodore 64 z czarnym ekranem i brakiem komunikacji z peryferiami

Opublikowano 8 czerwca, 202522 września, 2025 przez V-12

Historia sprzętu

Płyta główna 250466 z 1986 roku, przysłana w komplecie z drugą płytą na serwis w celu usunięcia usterki związanej z wyświetlaniem tzw. czarnego ekranu śmierci.

Naprawa Commodore 64 wyświetlającego czarny ekran

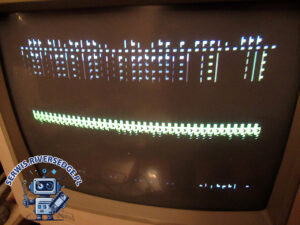

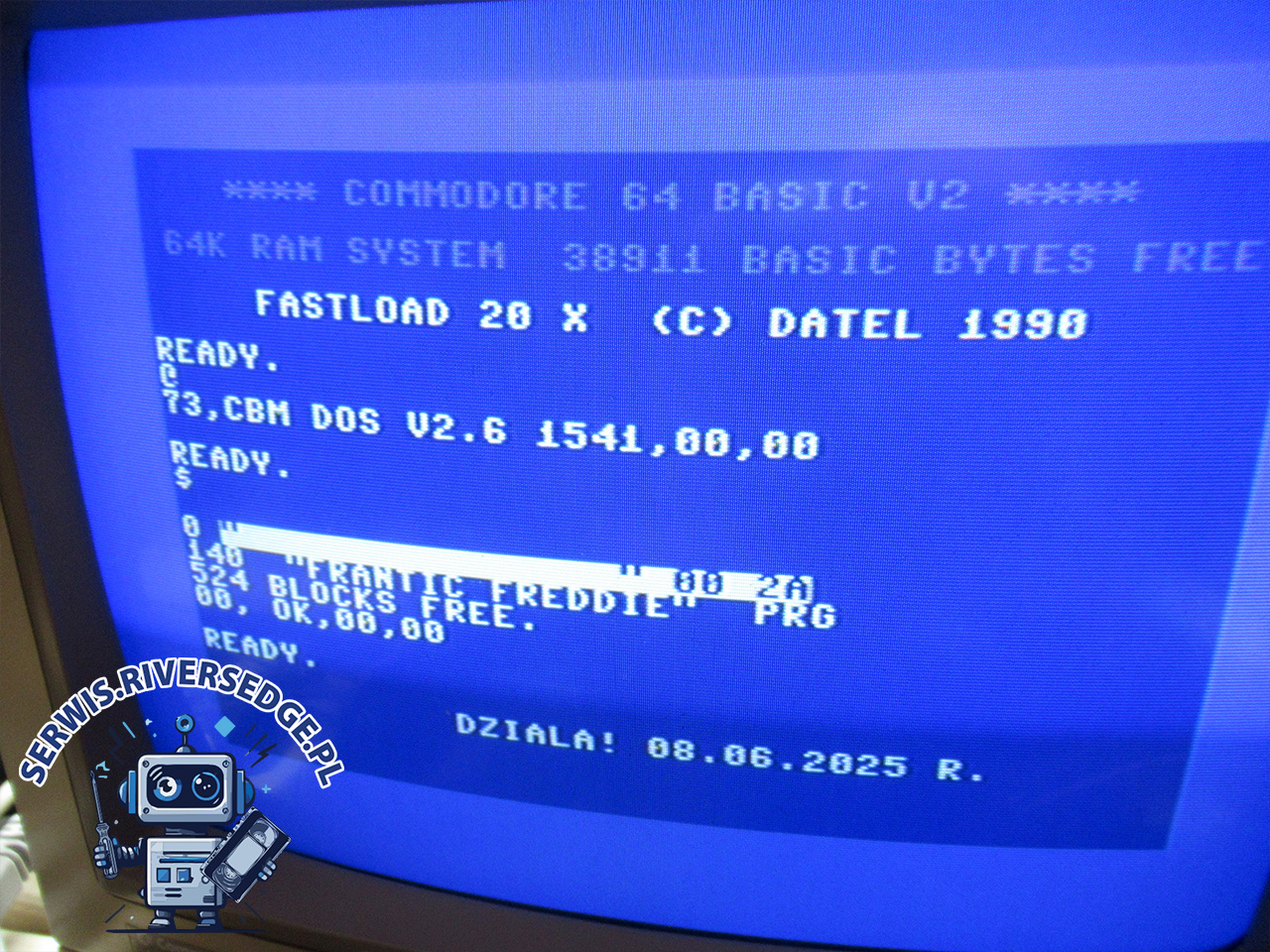

Pierwsze uruchomienie płyty głównej w warunkach serwisowych potwierdziło występowanie usterki. Jedyną oznakę życia komputer wykazał przy próbie wyświetlenia menu z kartridża Ultimate. Na ekranie ukazały się mocno zniekształcone artefakty. Manualna inspekcja termiczna wykazała przegrzewanie się układu U9 (4464). Po wymianie kości RAM komputer przywitał mnie prawidłowym ekranem startowym.

Dalsze testy wykazały brak komunikacji komputera ze stacją dyskietek. Tym razem winowajcą okazał się układ U8 (7406). Po jego wymianie komputer zaczął prawidłowo przekazywać komendy i odbierać dane od stacji dyskietek.

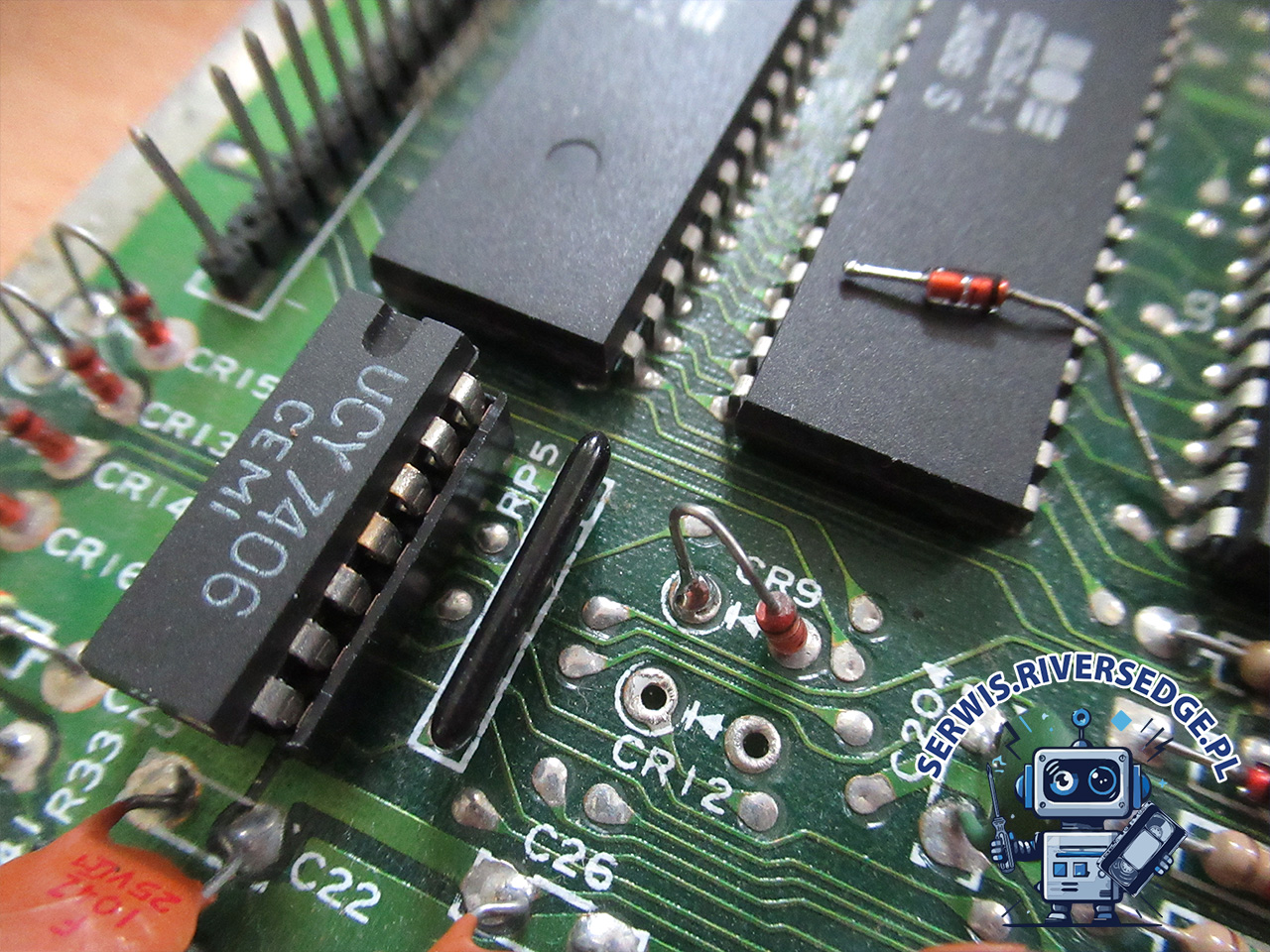

Nie był to jednak koniec prac serwisowych. Kolejne testy wykazały brak komunikacji komputera z magnetofonem. Analiza schematu i pomiary pozwoliły odnaleźć winowajcę, jakim okazała się spalona dioda CR12. Po jej wymianie komputer odzyskał pełną sprawność.

Zlecenie naprawy komputera Commodore 64 wykonałem 8 czerwca 2025 roku.

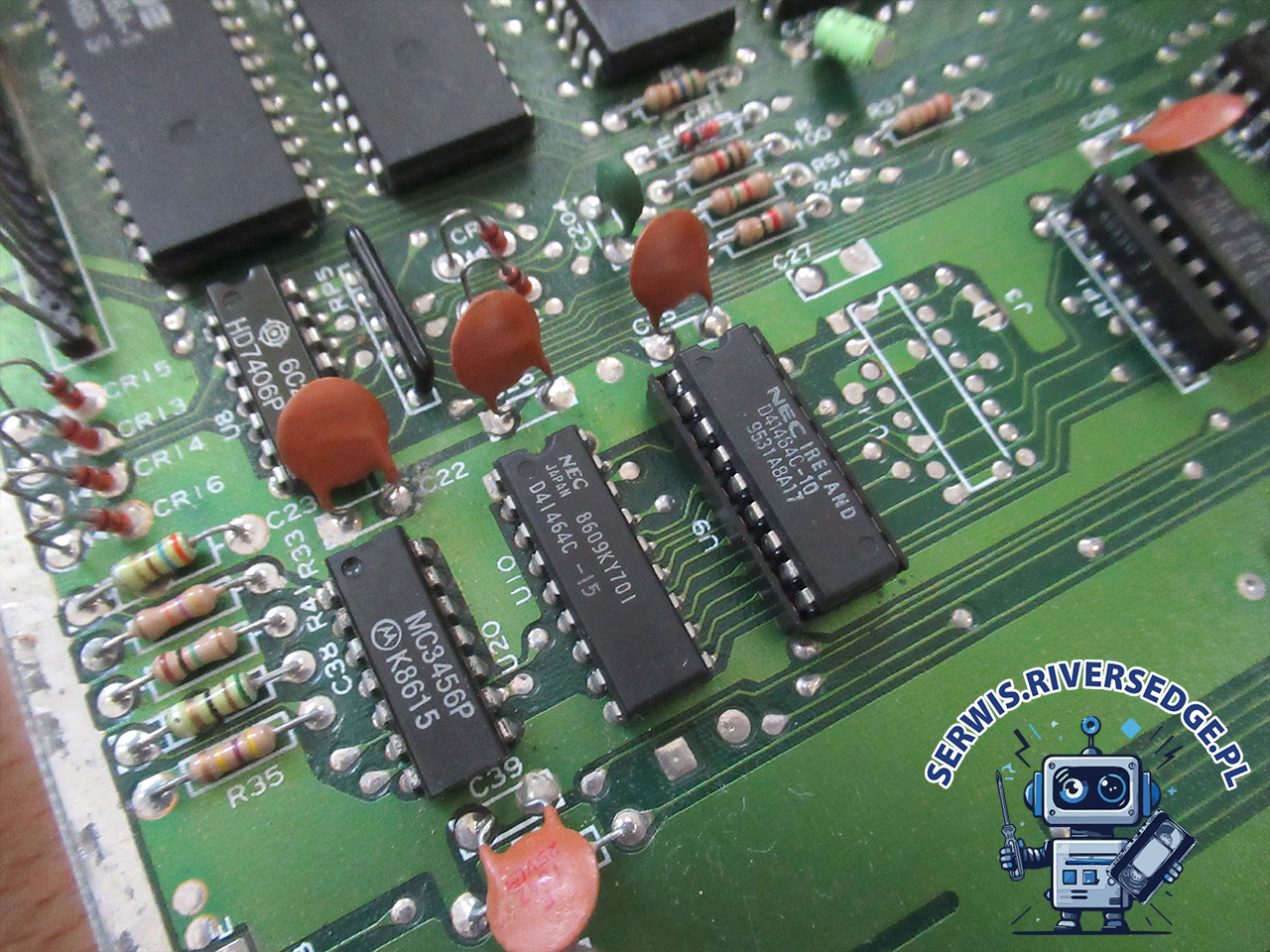

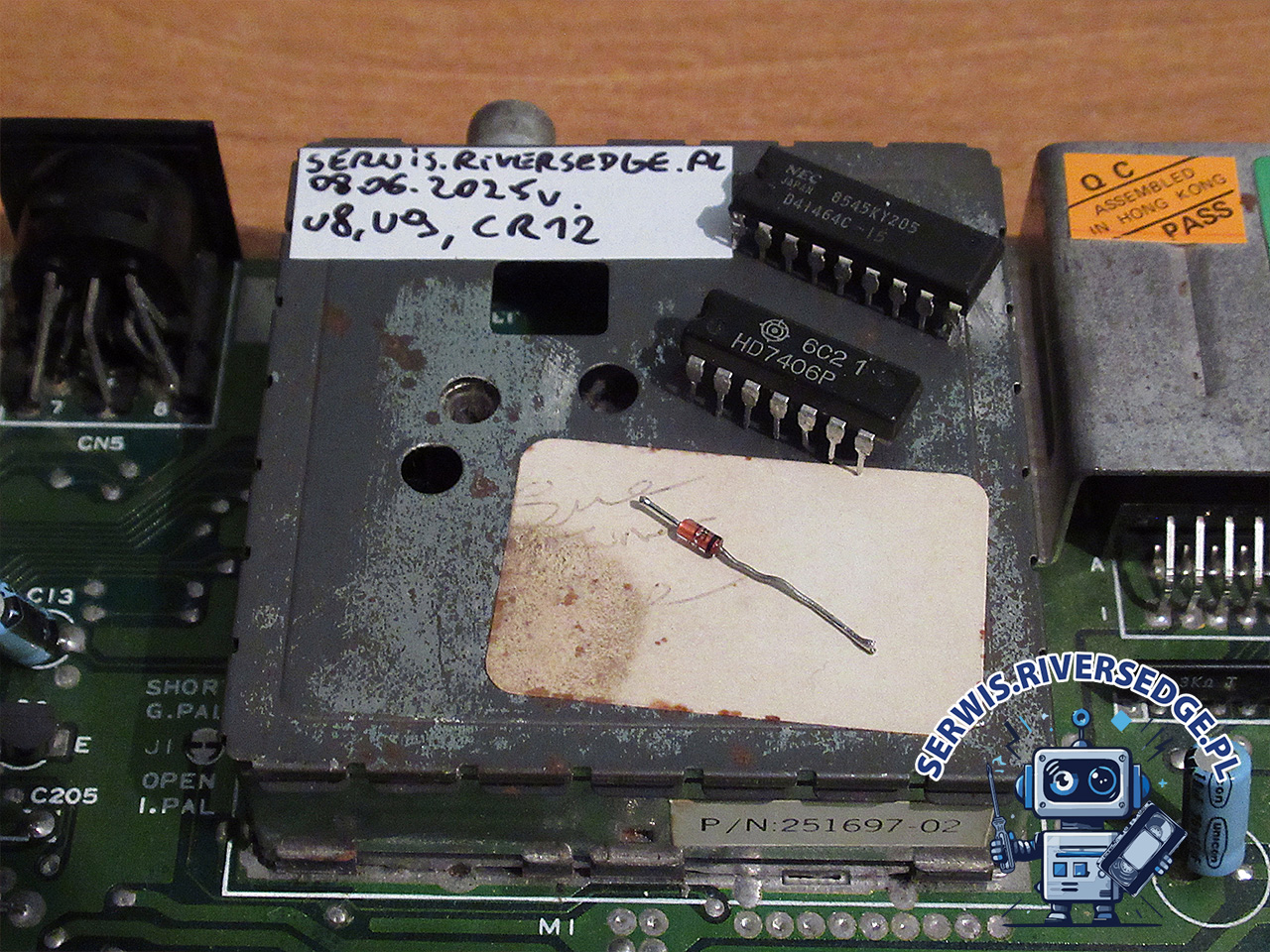

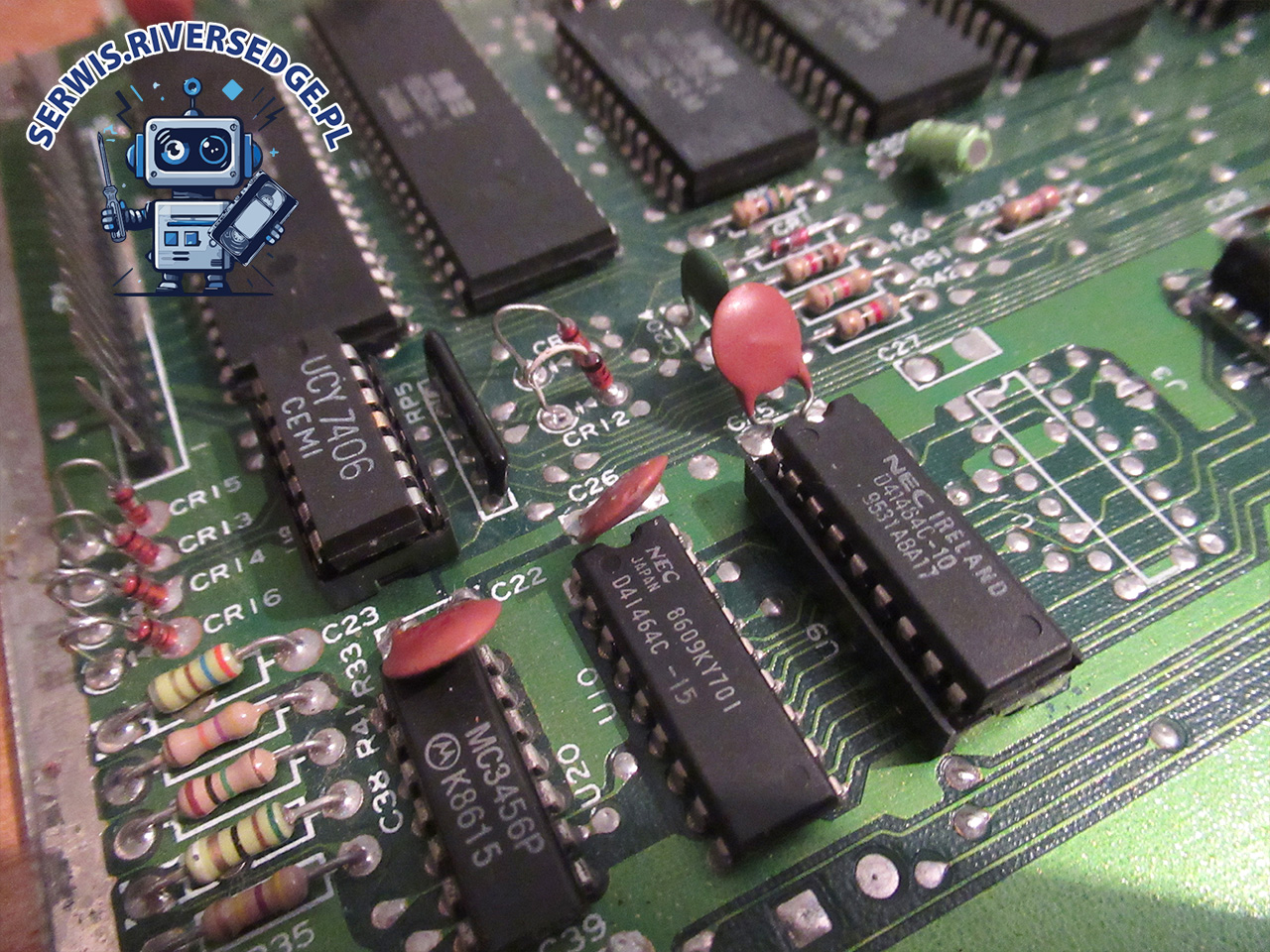

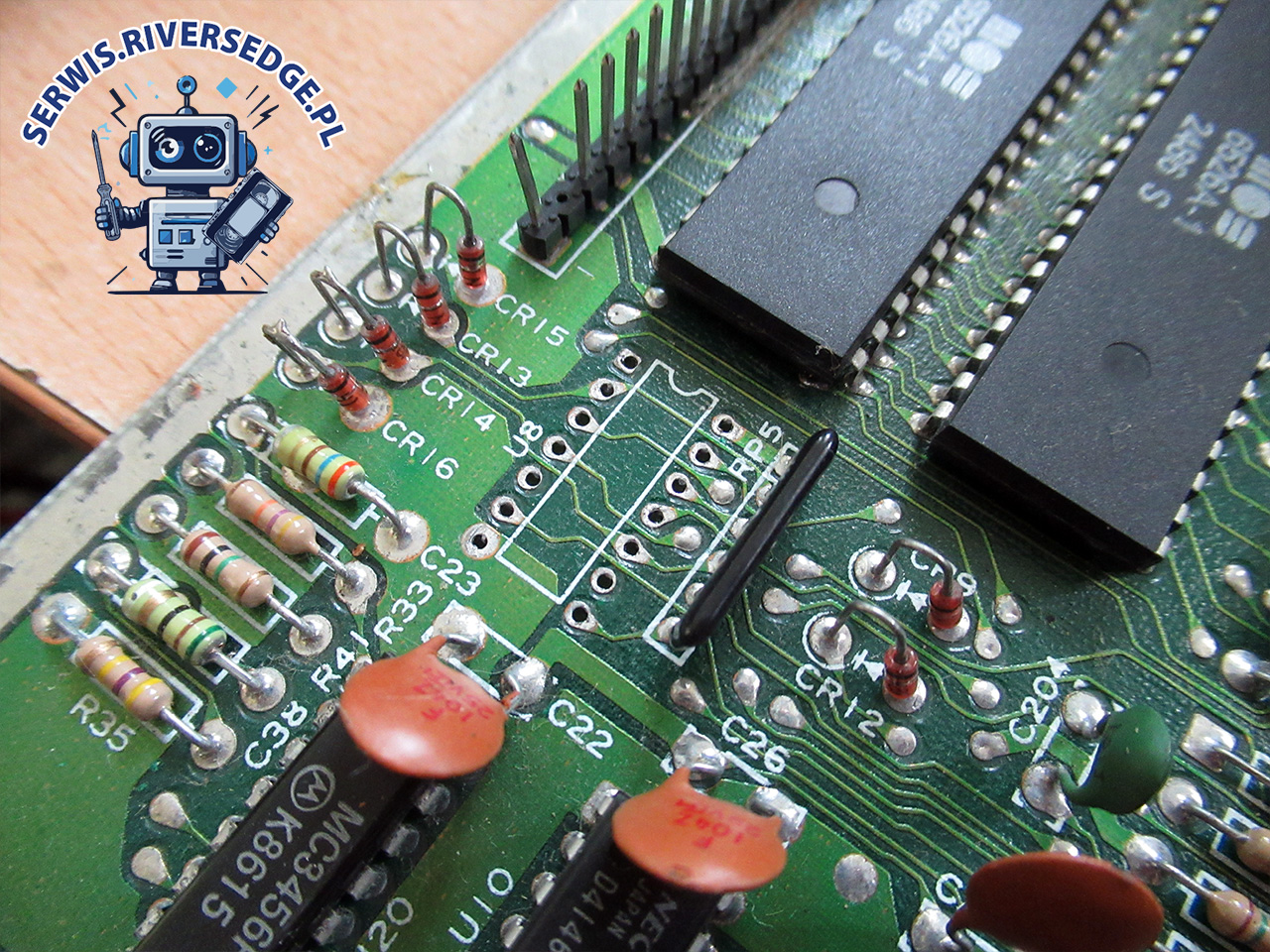

Poniższe zdjęcia prezentują przebieg naprawy.
