Brak zasilania w Commodore 64 (+bonus)

Opublikowano 8 stycznia, 202512 stycznia, 2025 przez V-12

Historia komputera i stan wizualny

Komputer w ładnym stanie wizualnym, pochodzący z kolekcji Sebastiana. Przysłany do naprawy w celu usunięcia usterki związanej z brakiem napięć na płycie głównej.

Naprawa Commodore 64 z zabrudzonym włącznikiem zasilania

Komputer Commodore 64 przy pierwszym uruchomieniu w warunkach serwisowych nie wykazywał żadnych oznak życia, włącznie z brakiem zapalenia czerwonej diody POWER. Pomiary wykazały brak przewodzenia sygnałów na włączniku zasilania. Po jego wylutowaniu, rozebraniu, przeczyszczeniu, złożeniu i wlutowaniu, komputer po otrzymaniu napięcia zapalił diodę POWER, ale wyświetlił tzw. „czarny ekran śmierci”.

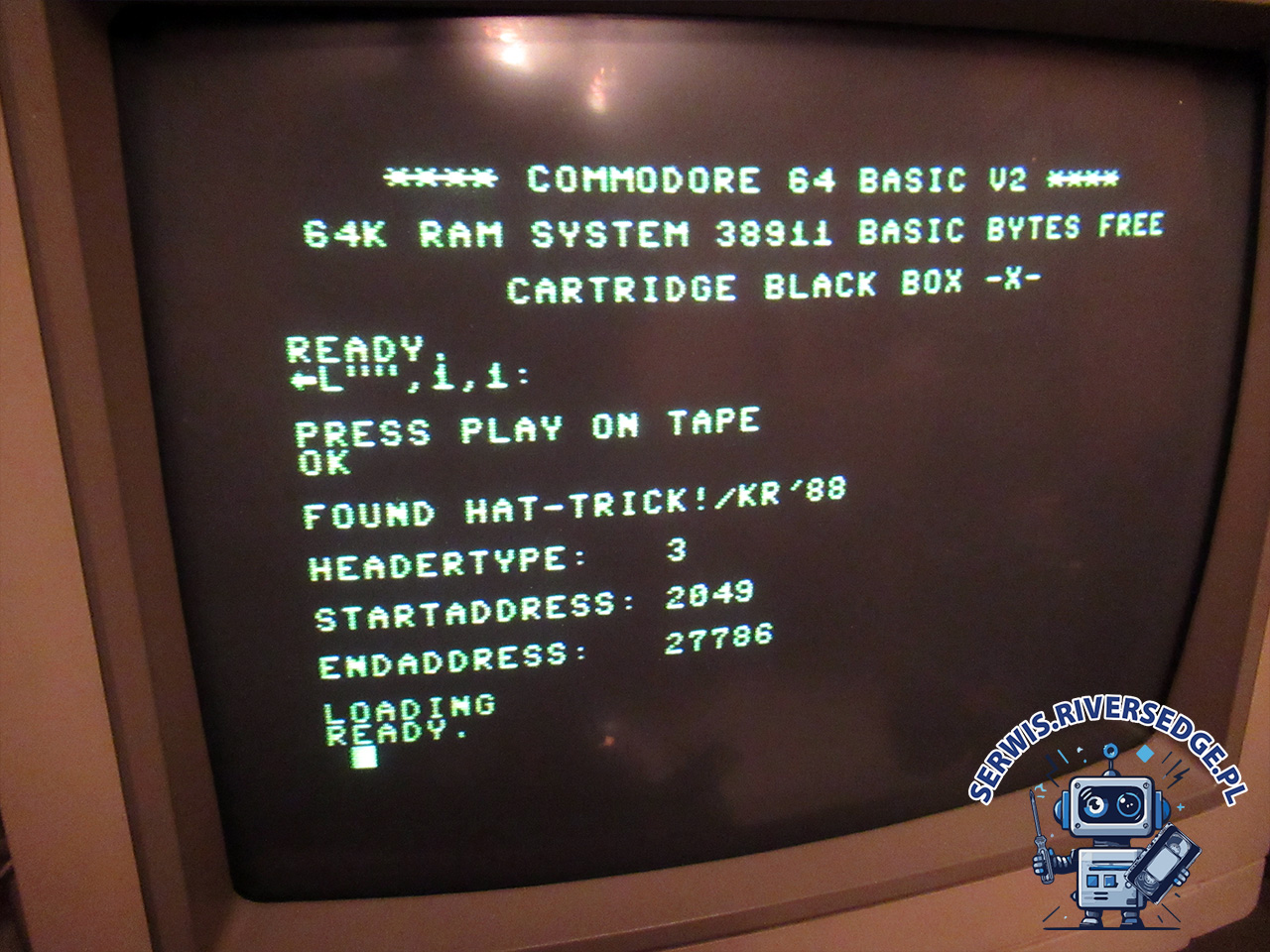

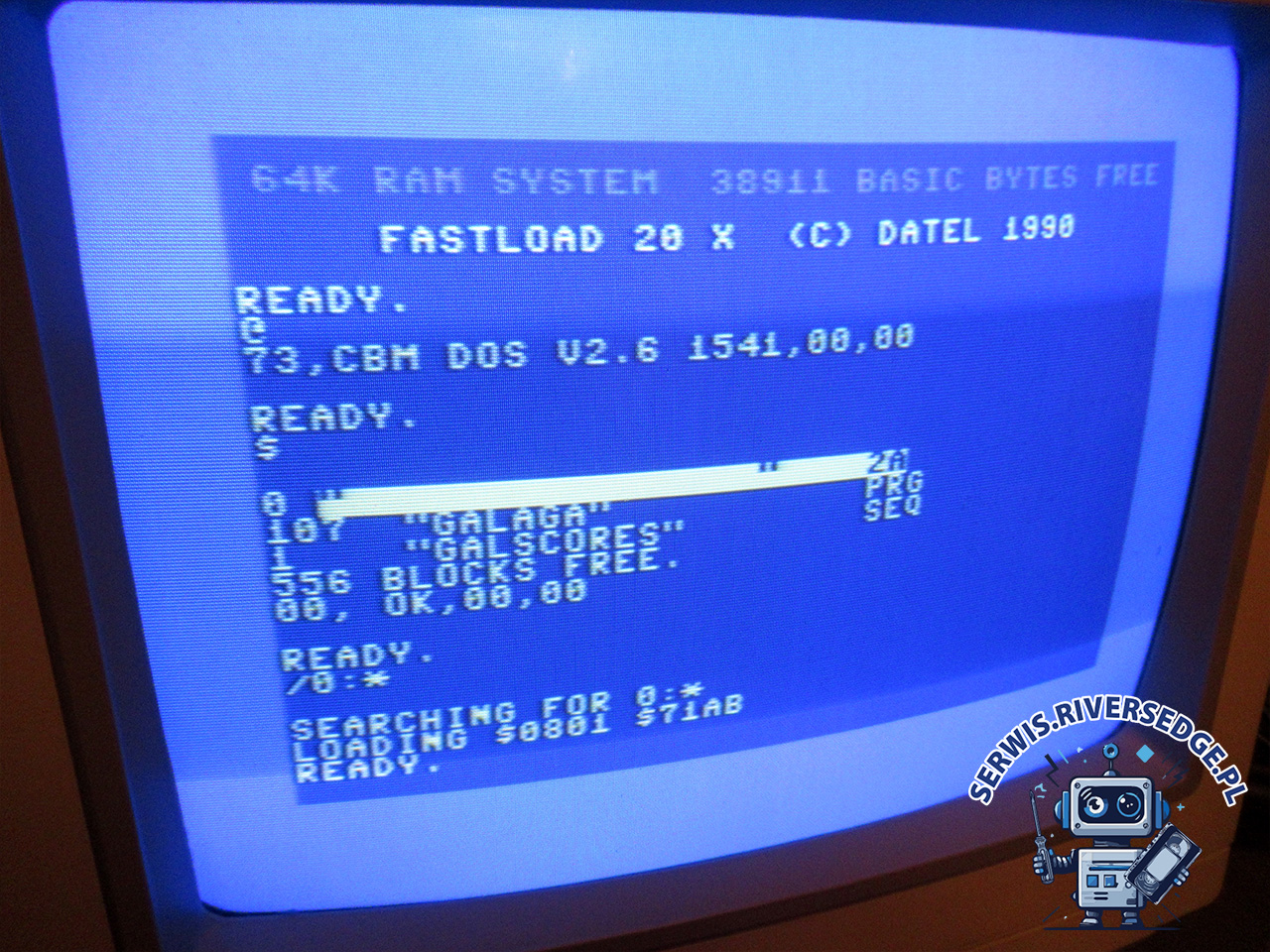

Obserwacja ekranu podczas uruchamiania Commodore 64 pozwoliła wskazać, iż winowajcą może być układ graficzny VIC 6569. Jest to stosunkowo rzadka usterka w starszych modelach C64, aczkolwiek w tym konkretnym przypadku mogło dość do wcześniejszego przegrzania układu w efekcie demontażu fabrycznej osłony metalowej, pełniącej funkcję radiatora (widoczne ślady po paście termoprzewodzącej na układach VIC i SID). Ekran przy starcie C64 prezentował jednorazowe mignięcie w białym kolorze. Po wymianie układu VIC komputer odzyskał sprawność, a pozostałe testy peryferii nie wykazały dodatkowych usterek.

Zlecenie naprawy komputera Commodore 64 zrealizowałem 8 stycznia 2025 roku.
