Brak odczytu danych ze stacji Commodore 1541 ze Słowacji

Historia urządzenia i stan wizualny

Stacja Commodore 1541 z kolekcji Josefa. Przysłana ze Słowacji wraz z Commodore 64 i Datasette w celach diagnostyczno-serwisowych. Zgodnie z deklaracją właściciela, stacja przestała pracować po jej rozebraniu, wyczyszczeniu i złożeniu. Niesprawna była również zielona dioda od zasilania.

Naprawa stacji dysków Commodore 1541 ze Słowacji

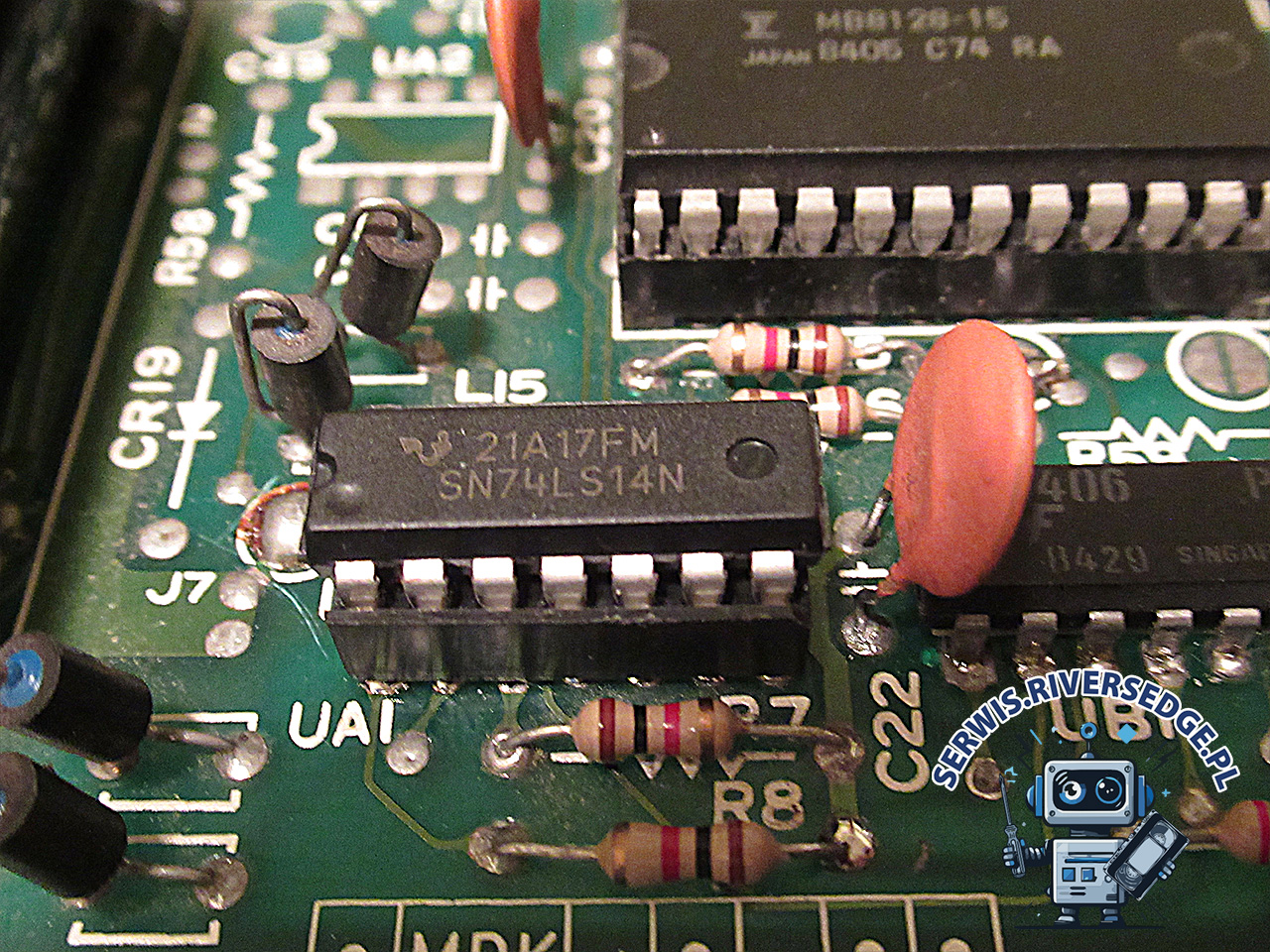

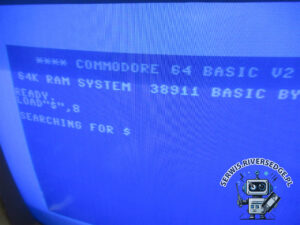

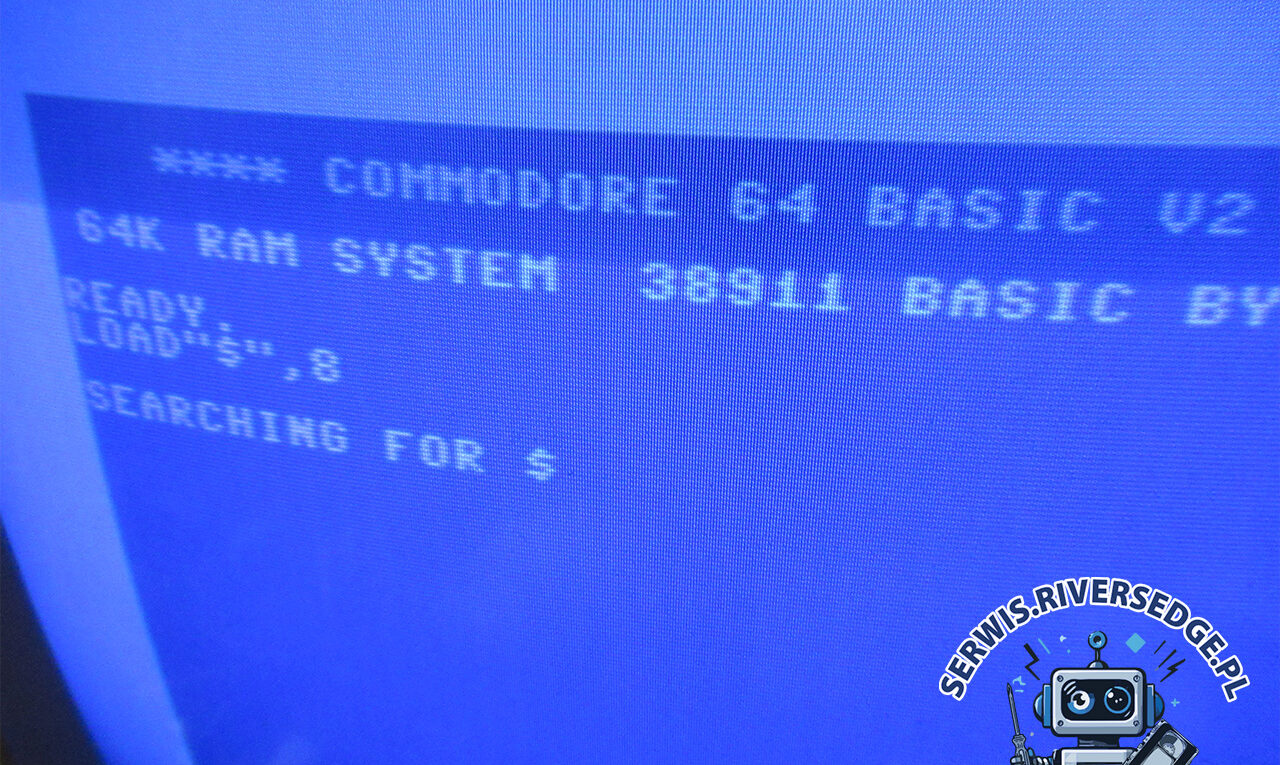

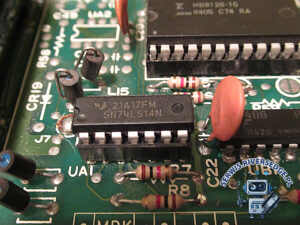

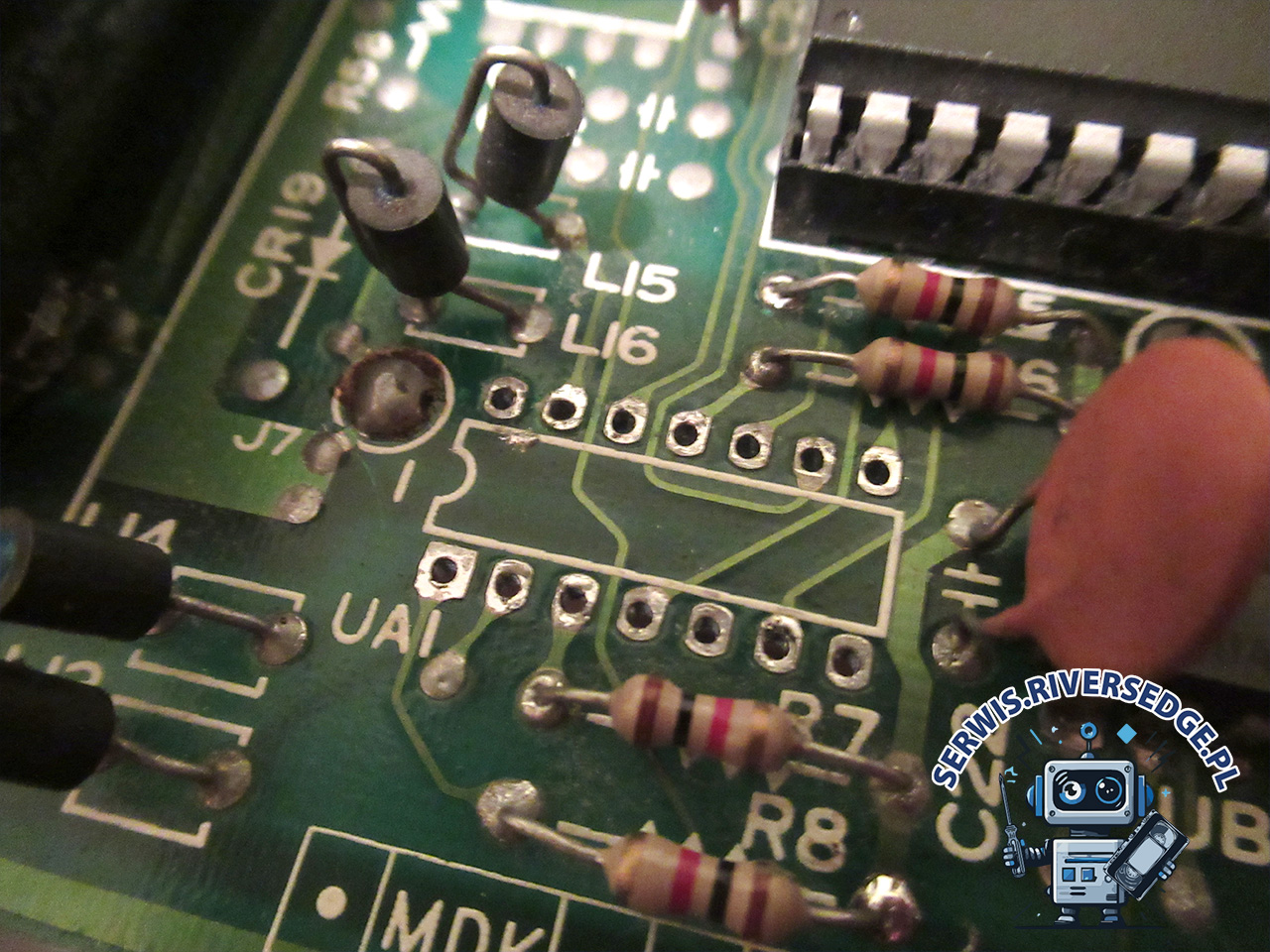

Stacja Commodore 1541 powodowała zawieszanie się komputera przy próbie wczytania pliku lub katalogu. Objawy wskazywały na problemy z transmisją sygnału na linii ATN. Weryfikacja testerem poprawności działania wszystkich układów TTL, odpowiadających za przesył sygnału ATN do układu VIA, nie wykazała żadnych usterek. Dopiero pogłębione testy z użyciem sprawnej stacji dyskietek pozwoliły zlokalizować subtelne uszkodzenie układu UA1 (74LS14). Był to pierwszy przypadek w mojej działalności serwisowej, w którym tester układów TTL okazał się zawodny. Wniosek: pełną pewność co do sprawności danego układu można uzyskać wyłącznie poprzez jego instalację w działającym sprzęcie.

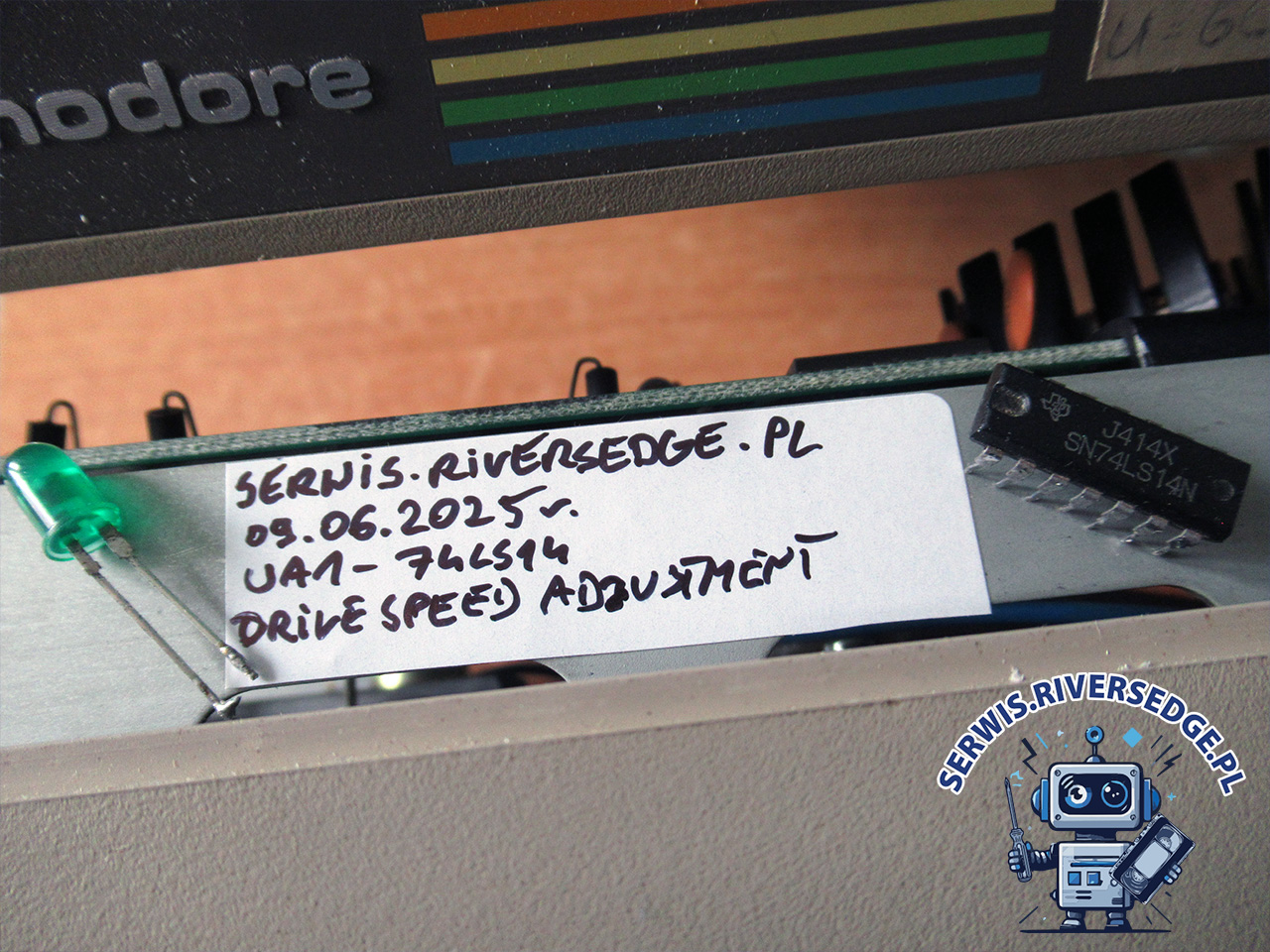

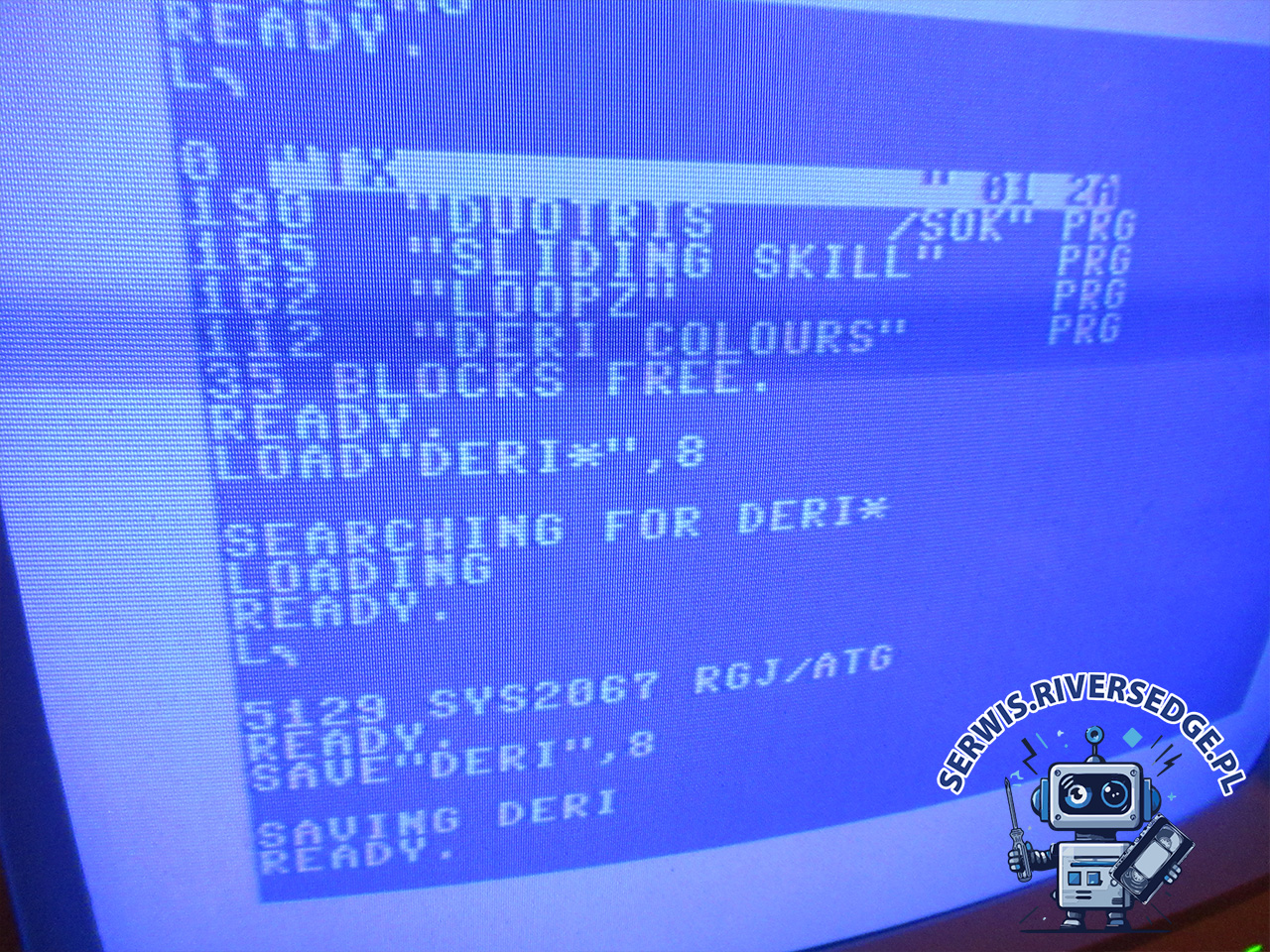

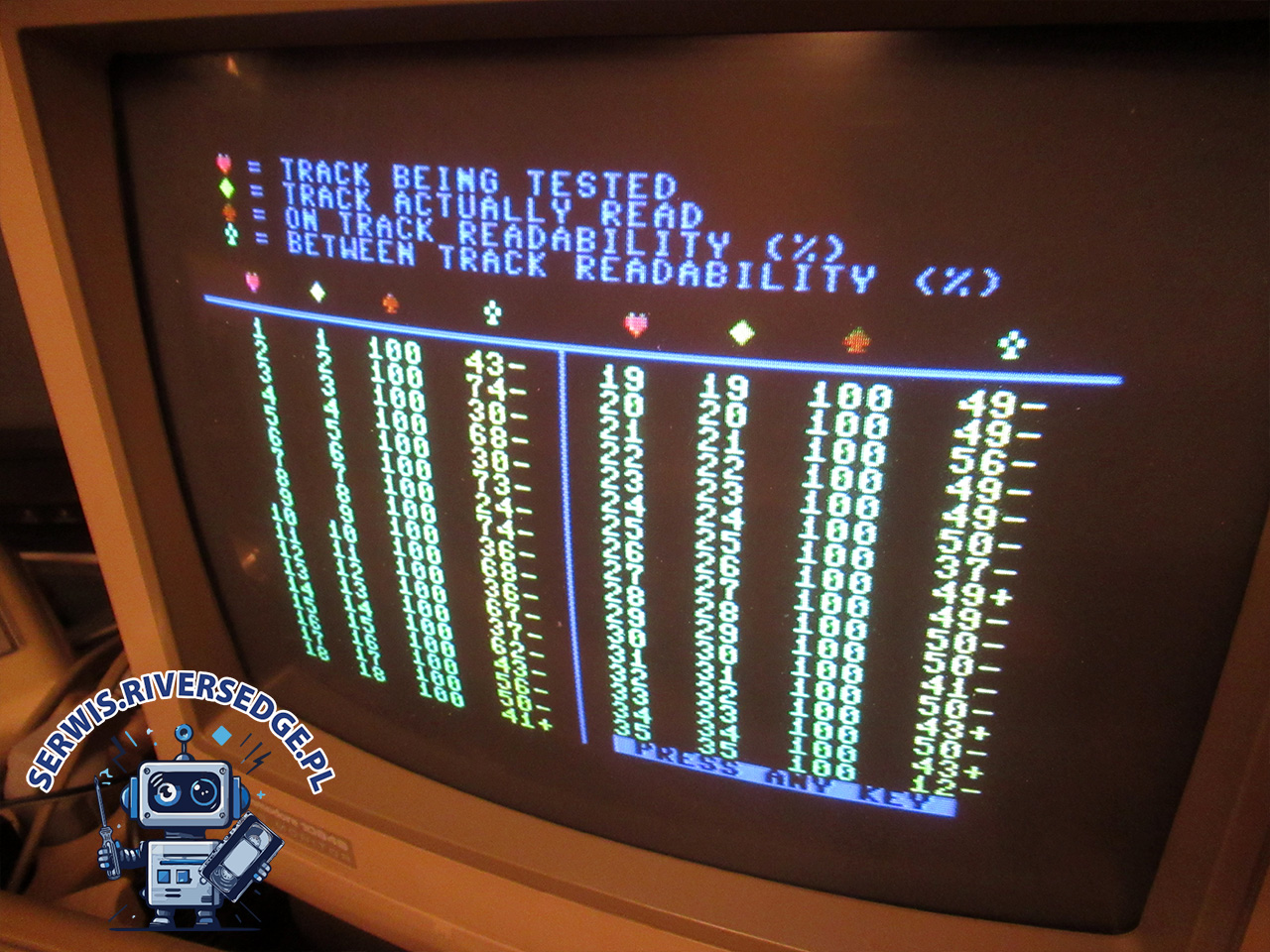

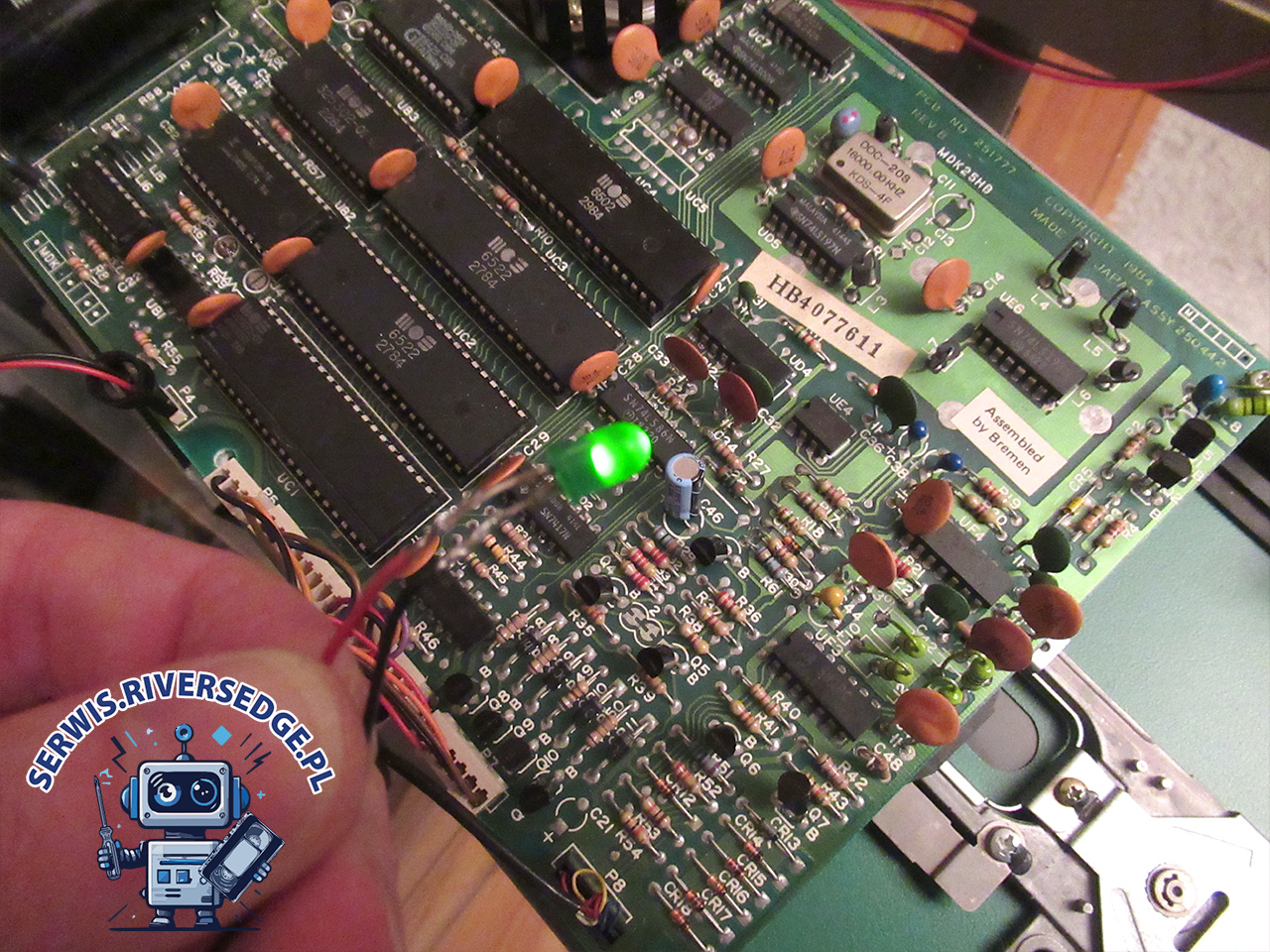

Po zainstalowaniu sprawnego układu 74LS14 zauważyłem sporadyczne problemy z odczytem danych. Okazało się, że napęd stacji wymagał kalibracji. Po jej wykonaniu urządzenie odzyskało pełną sprawność. Na zakończenie wymieniłem na sprawną uszkodzoną diodę LED sygnalizującą zasilanie płyty głównej.

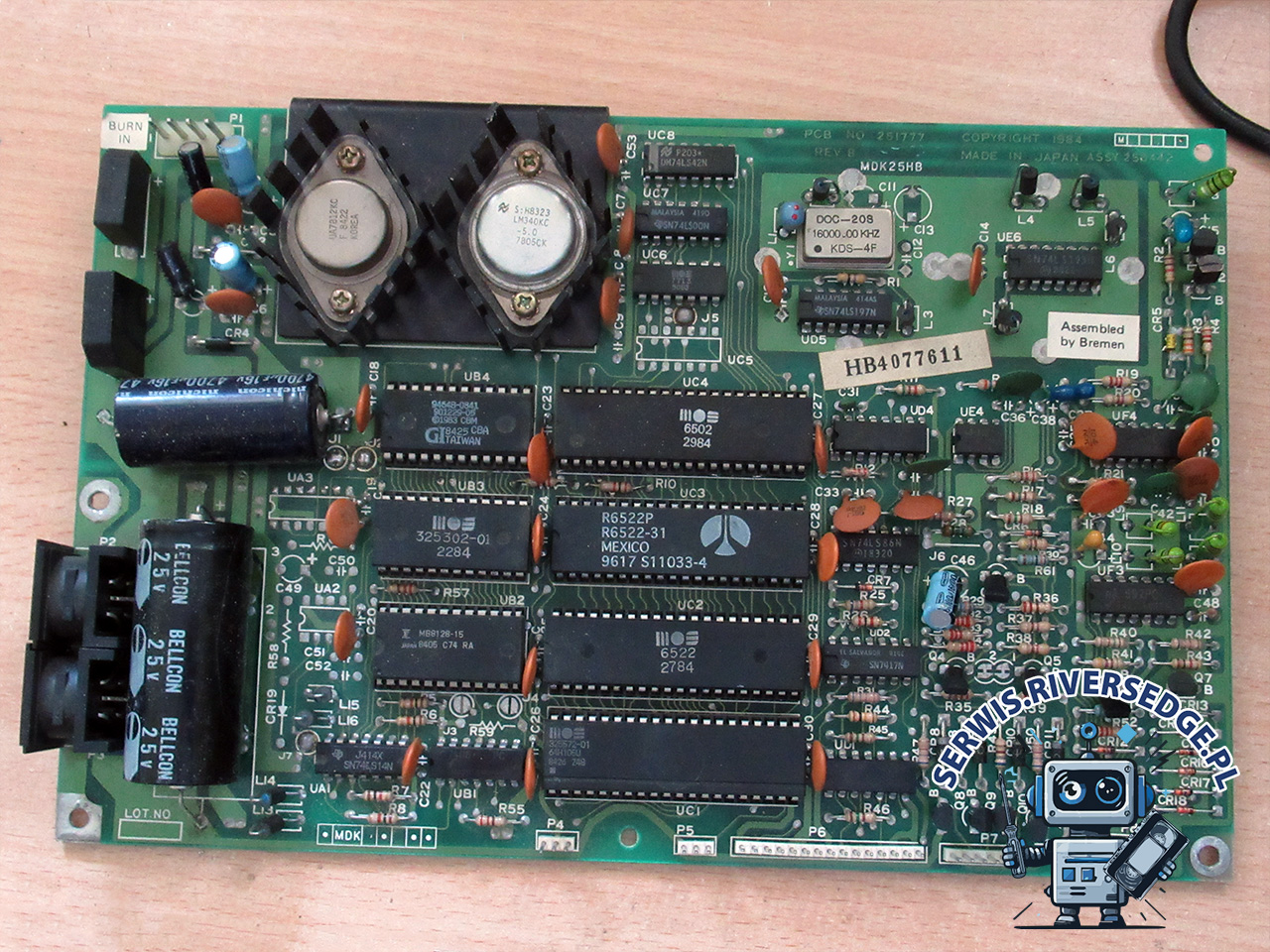

Na podstawie wykrytych usterek oraz analizy schematu doszedłem do wniosku, że właściciel stacji omyłkowo zamienił miejscami wtyki przewodów prowadzących do złączy P4 i P5. W rezultacie napięcie 12 V obecne na pinie złącza P5 zostało podane na diodę LED, co doprowadziło do jej uszkodzenia, a przy okazji w niewielkim stopniu naruszyło układ UA1. Sytuacja ta wskazuje, jak ważne jest zachowanie szczególnej ostrożności i kontrola poprawności połączeń przewodów podczas rutynowych prac związanych z czyszczeniem wnętrza urządzeń elektronicznych.

Zlecenie naprawy stacji dysków Commodore 1541 zrealizowałem 9 czerwca 2025 roku.

Poniższe zdjęcia prezentują przebieg naprawy.
